Amplificador Fibra Óptica IFM OU5043 PNP M12

Pré-visualizar: OU5043 IFM - Amplificador Fibra Óptica IFM Automação Industrial PNP M12 10-36V DC

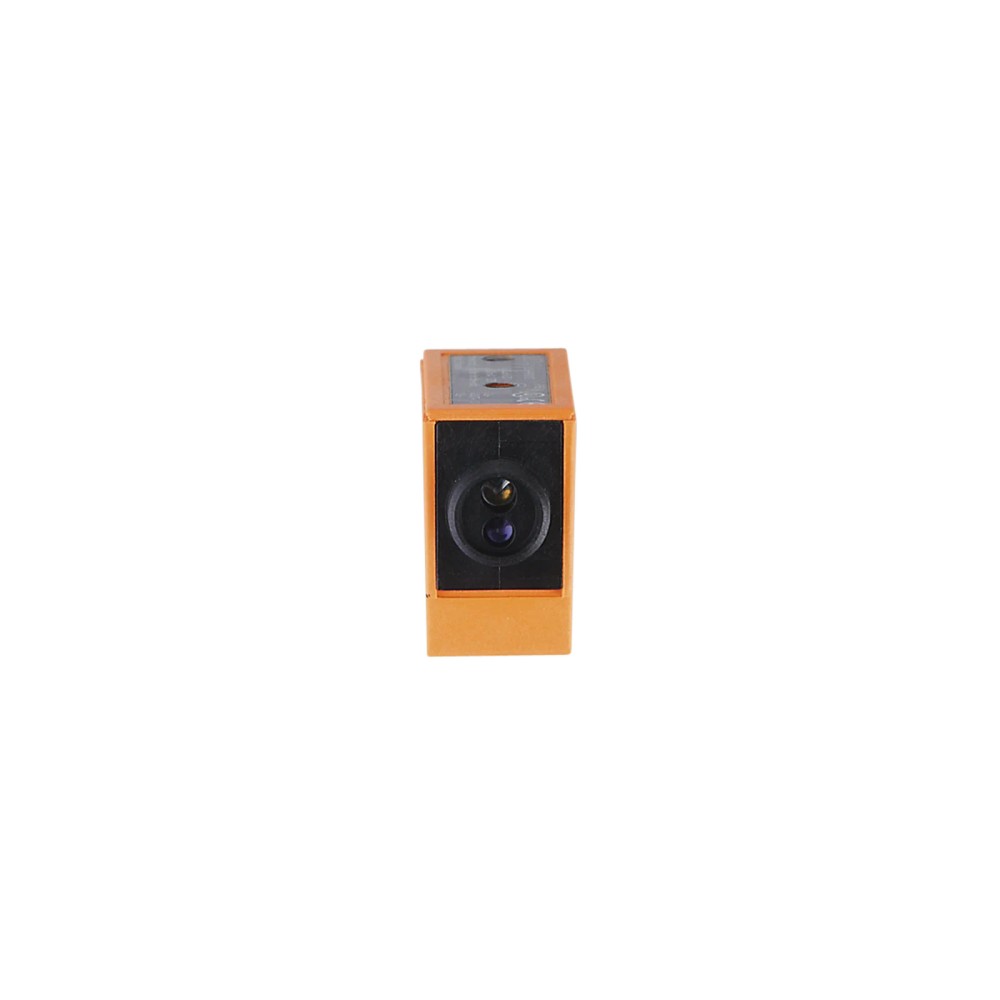

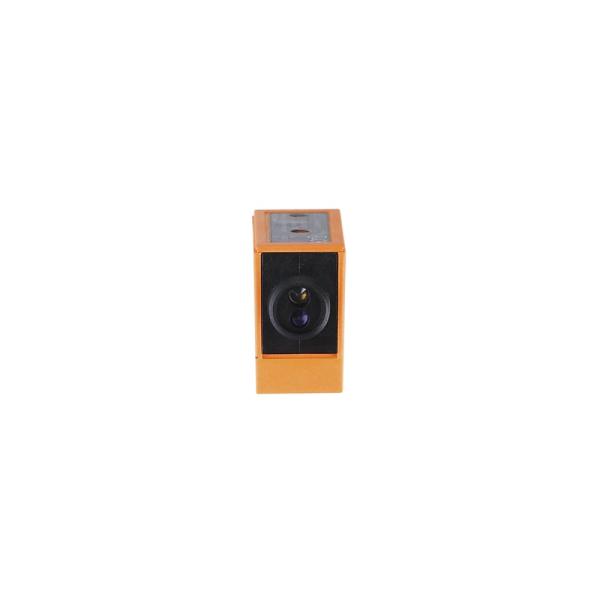

OU5043 IFM - Amplificador Fibra Óptica IFM Automação Industrial PNP M12 10-36V DC

Imagem meramente ilustrativa

R$ 3.229,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OU5043
EAN: 4021179180511
NCM do produto: 85365090

Destaques do Produto Saída PNP...mais

Fechar menu

Saiba mais sobre: "OU5043 IFM - Amplificador Fibra Óptica IFM Automação Industrial PNP M12 10-36V DC"

Destaques do Produto

Saída

PNP

Alimentação

10–36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Alcance

0–40 mm em reflexão difusa; até 0,12 m em sensores por barreira

Frequência de comutação

100 Hz

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

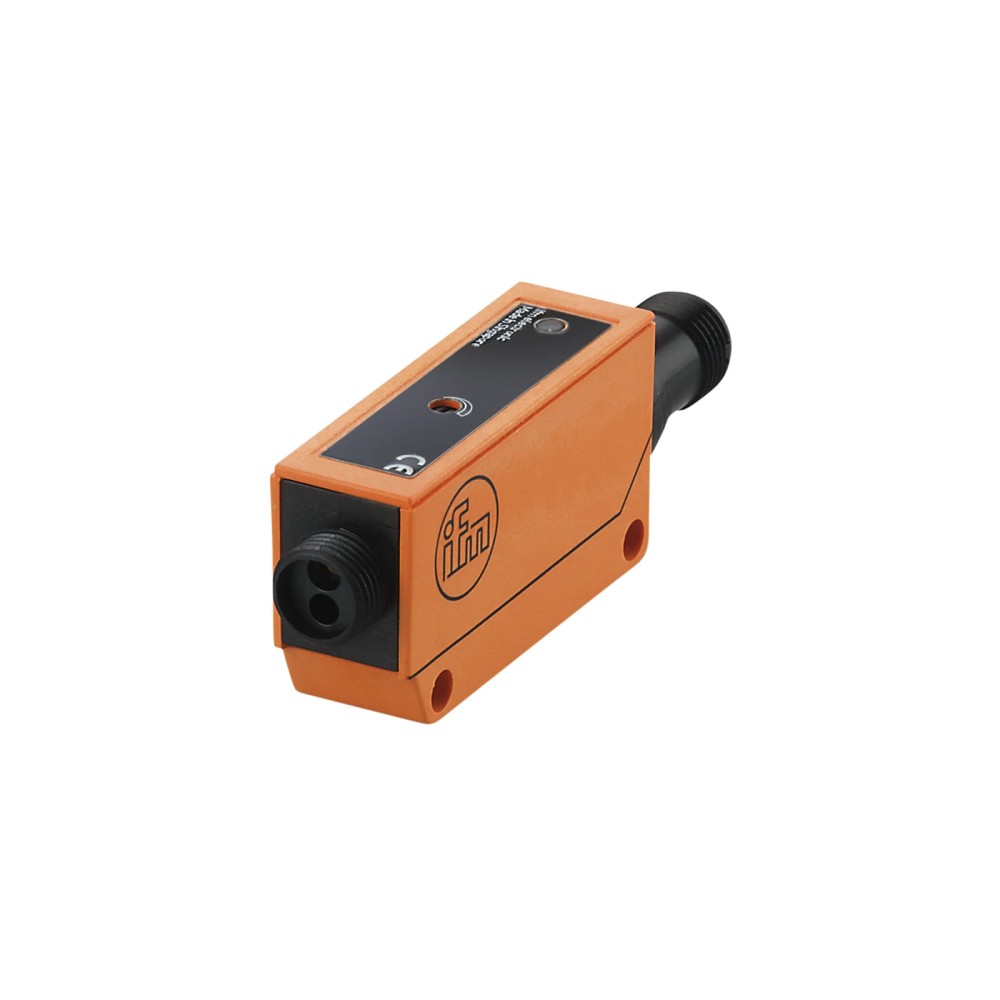

Sobre o Amplificador para fibra óptica IFM OU5043, PNP, M12, 10–36 V DC

O IFM OU5043 é um amplificador para fibra óptica destinado a aplicações industriais e de automação. Possui saída de comutação PNP, conexão elétrica M12 de 4 contatos e alimentação de 10 a 36 V DC. O alcance informado depende do modo de detecção: 0–40 mm para sensores de reflexão difusa e até 0,12 m para sensores fotoelétricos por barreira.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Amplificador para fibra óptica
Alimentação	10–36 V DC
Saída	PNP; comutação com luz
Conexão elétrica	M12, codificação A, 4 contatos
Alcance informado	0–40 mm em reflexão difusa; até 0,12 m em sensores por barreira
Frequência de comutação	100 Hz
Proteção do invólucro	IP65
Temperatura ambiente	−25 a 80 °C
Dimensões	28 × 16 × 56 mm
Comprimento de onda	880 nm, infravermelho

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem amplificação de sinal de fibra óptica e saída PNP.
Instalações cuja alimentação esteja entre 10 e 36 V DC e cuja entrada aceite saída PNP.
Aplicações com sensores de reflexão difusa dentro do alcance informado de 0–40 mm ou sensores fotoelétricos por barreira dentro do alcance informado de até 0,12 m.
Ambientes dentro da faixa de temperatura ambiente de −25 a 80 °C, considerando a proteção IP65 do invólucro.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN, pois a ficha especifica saída PNP.
Não selecionar para alimentação fora da faixa de 10–36 V DC.
Não considerar o alcance de 0–40 mm como alcance universal: a ficha distingue reflexão difusa de sensores fotoelétricos por barreira, cujo alcance informado é até 0,12 m.

APLICAÇÕES E USO

Uso declarado: aplicações industriais e de automação industrial com amplificação para fibra óptica.
Para detecção por reflexão difusa, a ficha informa alcance de 0–40 mm; verifique se a distância real e a montagem atendem a esse limite.
Para sensores fotoelétricos por barreira, a ficha informa alcance de detecção de 0–0,12 m; confirme a configuração óptica da aplicação.
A operação deve permanecer dentro de 10–36 V DC e de −25 a 80 °C. A adequação a condições ambientais específicas deve ser confirmada com o datasheet.

COMO ESCOLHER

Antes de comprar o Amplificador para fibra óptica IFM OU5043, PNP, M12, 10–36 V DC, verifique estes pontos:

Quando escolher o OU5043

Escolha este modelo quando a aplicação exigir amplificador para fibra óptica com saída PNP, alimentação de 10–36 V DC e conexão elétrica M12 de 4 contatos, e quando o alcance requerido estiver dentro do valor aplicável ao modo de detecção.

Quando avaliar outra configuração

Avalie outra versão se o controlador exigir saída NPN ou se a alimentação disponível estiver fora de 10–36 V DC. Confirme também se o alcance e o modo de detecção da aplicação correspondem aos valores especificados para reflexão difusa ou barreira.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Amplificador para fibra óptica	Classificação do equipamento conforme a ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada no cadastro do produto.
Quantidade de canais	1	Número de canais especificado.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10–36 V DC	Faixa de alimentação informada.
Consumo de corrente	35 mA (a 24 V)	Condição de referência indicada na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.

Saída e comutação
Função elétrica	PNP	Tipo de saída especificado.
Modo de saída	Comutação com luz	Modo de comutação informado.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	100 Hz	Frequência máxima informada para comutação DC.

Detecção óptica
Tipo de luz	Infravermelha	Fonte de luz especificada.
Comprimento de onda	880 nm	Comprimento de onda informado.
Alcance em reflexão difusa	0–40 mm	Alcance informado para sensores de reflexão difusa.
Alcance em sensores fotoelétricos por barreira	0–0,12 m	Alcance de detecção informado para sensores fotoelétricos por barreira.
Alcance ajustável	Sim	Ajustabilidade declarada na ficha; consulte o datasheet para procedimento e condições.

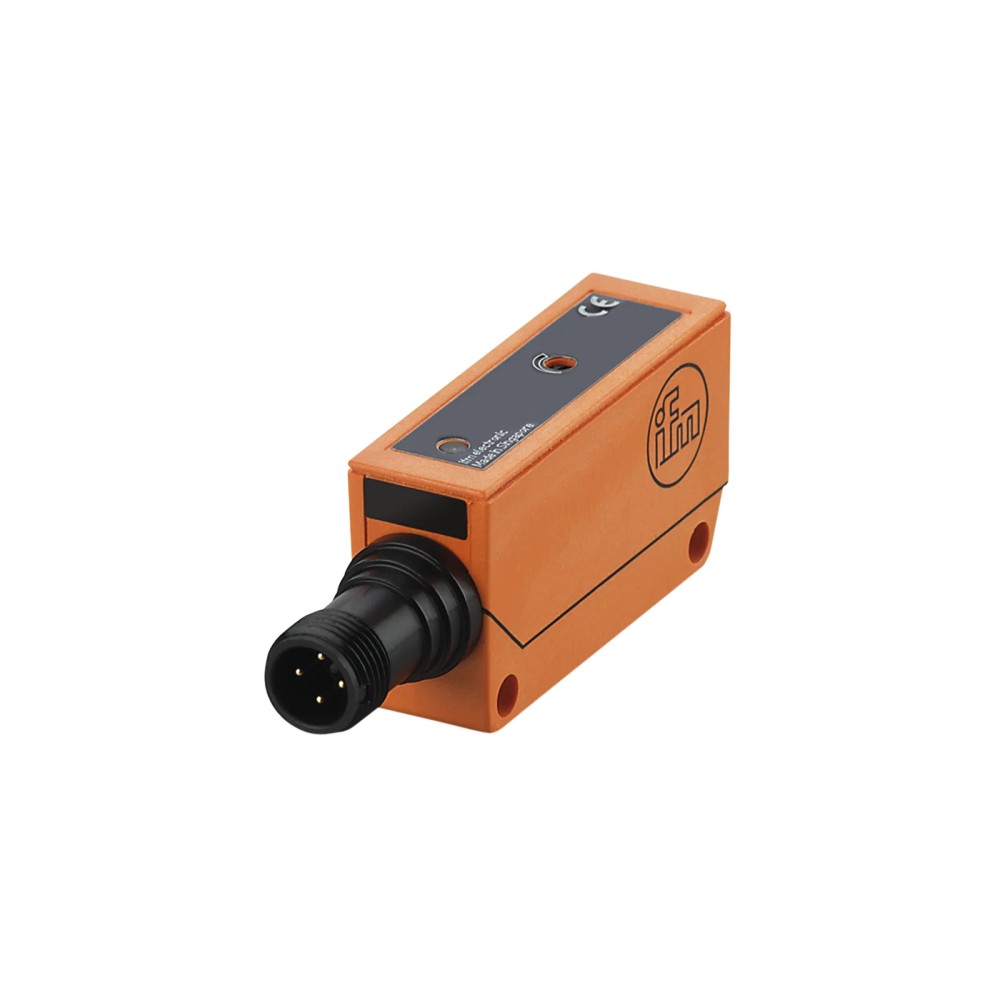

Conexões
Conexão elétrica	1 × M12, codificação A, 4 contatos	Tipo e configuração da conexão elétrica informados.

Condições ambientais e conformidade
Temperatura ambiente de operação	−25 a 80 °C	Faixa de temperatura informada.
Grau de proteção	IP65	Grau de proteção declarado para o invólucro; não determina, por si só, condições de instalação.
Normas EMC	EN 60947-5-2 / EN 55011 classe B	Referências de compatibilidade eletromagnética informadas.
MTTF	653 anos	Valor declarado na ficha; não equivale a prazo de garantia nem a vida útil assegurada.

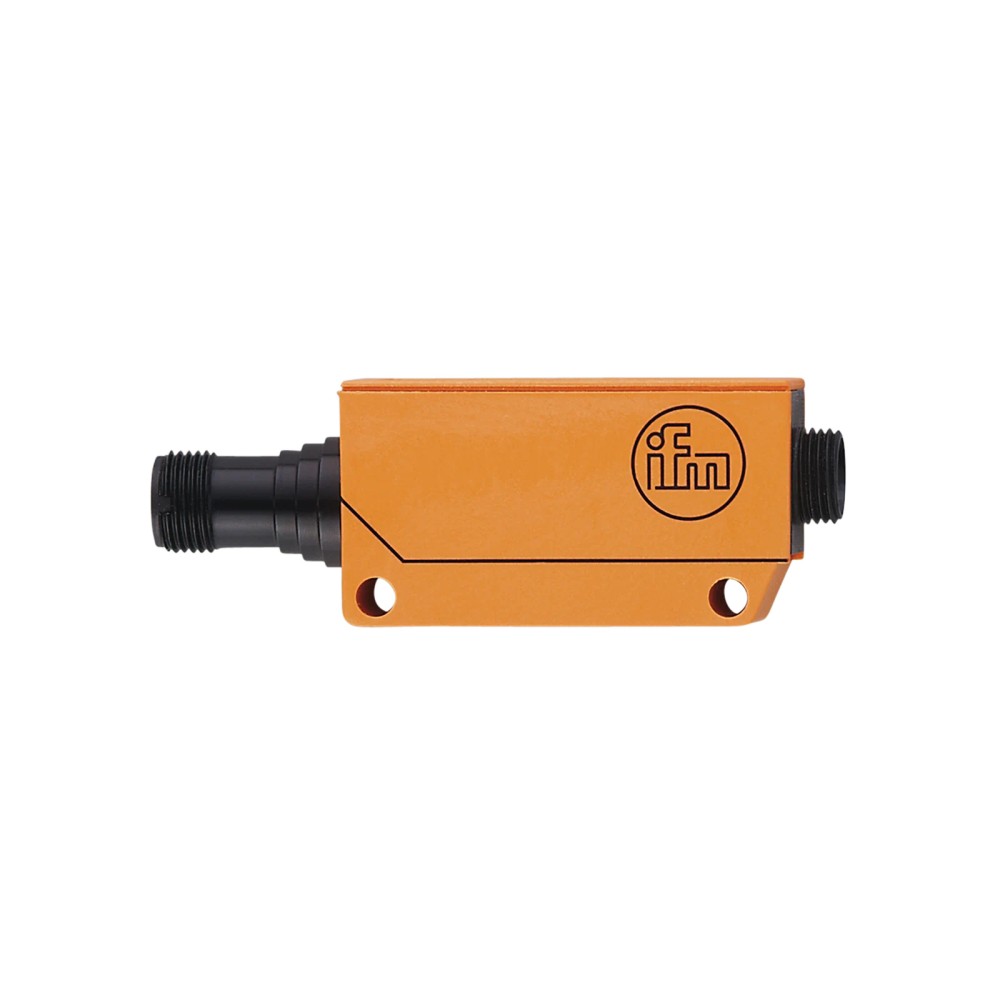

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado.
Dimensões	28 × 16 × 56 mm	Largura × altura × profundidade, conforme dados cadastrados.
Material do invólucro	PPO modificado	Material especificado para o invólucro.
Material da lente/protetor frontal	Vidro	Material informado para o protetor frontal.
Peso	75,5 g	Peso declarado no conjunto de atributos do produto.

Indicação e elementos de operação
Indicação de status	1 LED amarelo	Indicação visual do status de chaveamento.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; não há compatibilidade de rede ou protocolo especificada.

• Saída de comutação PNP; a compatibilidade depende de a entrada do dispositivo conectado aceitar sinal PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10–36 V DC. A ficha não especifica pinagem; consulte o datasheet antes da ligação.

Processo Não aplicável: a ficha informa conexão elétrica M12 e não especifica conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal de comutação PNP e alimentação disponível de 10–36 V DC	✓	A saída PNP e a faixa de alimentação correspondem às especificações informadas.
Entrada que exige saída NPN	✗	O produto é especificado com saída PNP; não há saída NPN informada.
Aplicação de reflexão difusa com distância de detecção de até 40 mm	✓	A ficha informa alcance de 0–40 mm para sensores de reflexão difusa.
Aplicação com sensor fotoelétrico por barreira e distância dentro do alcance informado de até 0,12 m	✓	A ficha informa alcance de detecção de 0–0,12 m para sensores fotoelétricos por barreira.
Alimentação fora de 10–36 V DC	✗	A tensão disponível ficaria fora da faixa de operação especificada.
Dispositivo que exige protocolo de comunicação específico	✗	A ficha não especifica protocolo de comunicação; confirme a necessidade da aplicação antes da seleção.

INSTALAÇÃO

Como instalar o Amplificador para fibra óptica IFM OU5043, PNP, M12, 10–36 V DC

Confirme no projeto que a saída PNP é compatível com a entrada do controlador e que a alimentação está entre 10 e 36 V DC.
Verifique se a aplicação utiliza reflexão difusa ou sensor fotoelétrico por barreira e selecione o alcance correspondente informado na ficha.
Instale o equipamento respeitando as dimensões de 28 × 16 × 56 mm e a orientação prevista no conjunto.
Conecte o conector M12 de codificação A e 4 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Ajuste o alcance conforme as instruções do fabricante e a necessidade da aplicação; a ficha confirma que o alcance é ajustável, mas não detalha o procedimento.
Energize dentro da faixa especificada e verifique o status de chaveamento pelo LED amarelo; valide a resposta da saída no controlador.

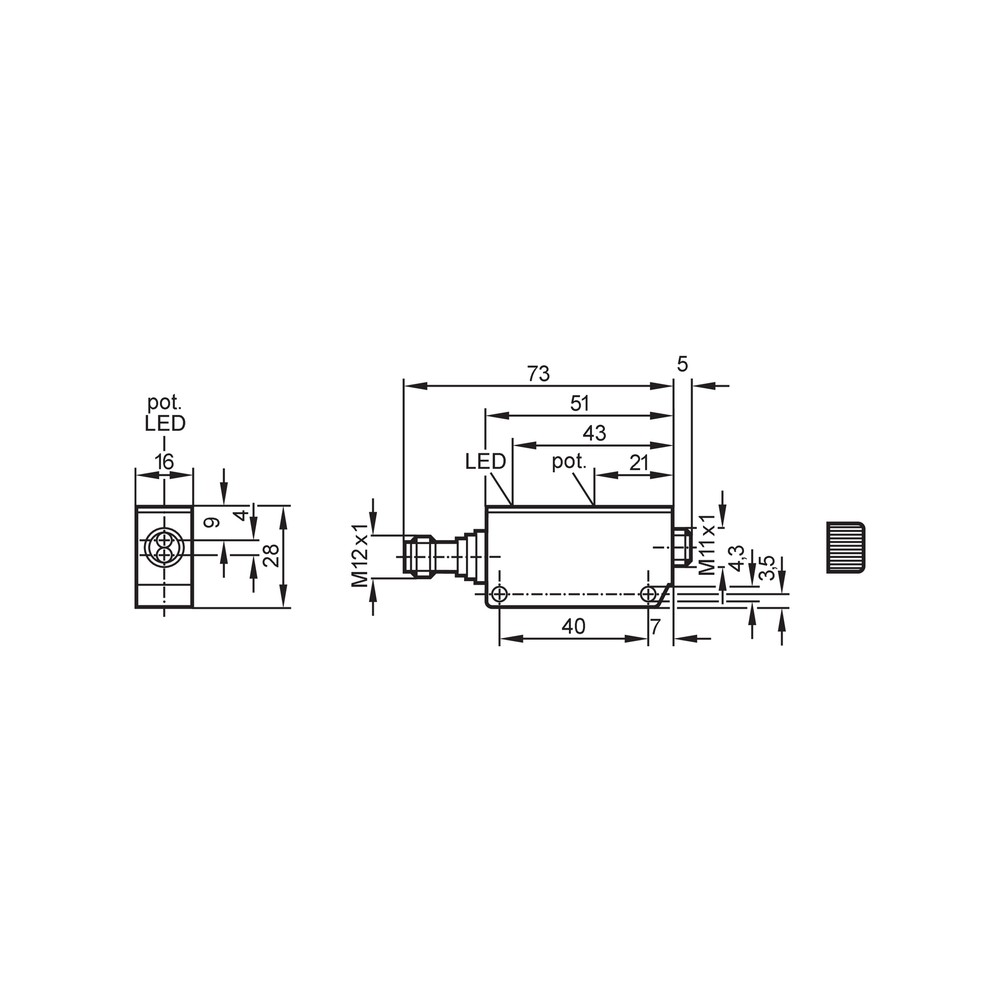

Desenho Dimensional

ACESSÓRIOS

Flange angular E20211 (1 unidade)
Chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante a detecção.	Alimentação fora da faixa especificada, ligação incompatível com PNP ou condição de detecção fora do alcance aplicável.	Meça a alimentação no equipamento, confirme a compatibilidade PNP da entrada e valide o modo de detecção e a distância conforme o datasheet.
O controlador não reconhece o sinal de saída.	Entrada do controlador configurada ou projetada para outro tipo de saída, como NPN, em vez de PNP.	Confira a especificação da entrada do controlador e confirme que aceita sinal PNP; verifique também a ligação M12 conforme a pinagem oficial.
O estado indicado pelo LED não corresponde ao estado esperado da máquina.	Modo de comutação com luz ou ajuste de alcance incompatível com a condição de detecção da aplicação.	Compare a condição de luz da aplicação com o modo de saída especificado e confira o ajuste e a distância de detecção conforme o manual ou datasheet.
Funcionamento intermitente ou ausência de resposta após a conexão.	Conector M12 mal encaixado, contatos sem continuidade ou alimentação interrompida.	Com o circuito desenergizado, verifique o encaixe e a continuidade da conexão; depois confirme a tensão de alimentação nos terminais conforme a pinagem do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OU5043 em português (Datasheet) Desenho em escala IFM OU5043 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OU5043 e para que serve?

É um amplificador para fibra óptica destinado a aplicações industriais e de automação. Possui saída PNP e conexão elétrica M12; os alcances variam conforme o modo de detecção.

O que acompanha o amplificador?

A ficha informa uma flange angular E20211 e uma chave de fenda como materiais incluídos. A embalagem está cadastrada como uma peça.

Esse modelo funciona com entrada NPN?

A ficha especifica saída PNP, não NPN. Para uma entrada que exija NPN, selecione uma versão compatível com essa exigência.

Posso alimentar o OU5043 com uma fonte fora de 10 a 36 V DC?

Não; a faixa de operação informada é de 10 a 36 V DC. A ficha não especifica funcionamento fora desses limites.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro a tensão de alimentação, a compatibilidade PNP da entrada e se a distância está dentro do alcance aplicável ao modo de detecção. Consulte o datasheet para confirmar a ligação e o ajuste.

A leitura fica instável; como faço um diagnóstico inicial?

Verifique o encaixe do M12, a continuidade da alimentação e a condição de detecção em relação ao ajuste de alcance. A ficha não identifica uma causa única para instabilidade.

É melhor comprar o amplificador sozinho ou um conjunto?

A ficha lista o OU5043 com uma flange angular E20211 e uma chave de fenda incluídas. Não há informação de um kit alternativo; confirme os componentes necessários para a instalação antes da compra.

Quando devo escolher outro modelo em vez do OU5043?

Considere outra versão se a aplicação exigir saída NPN ou alimentação fora de 10–36 V DC. Também confirme que o alcance requerido corresponde ao modo de detecção disponível.

Como conecto o M12 sem correr o risco de ligar os pinos incorretamente?

A ficha identifica um conector M12 de codificação A com 4 contatos, mas não informa a pinagem. Consulte o datasheet do fabricante antes de realizar a ligação.

Como confirmo o funcionamento após a instalação?

Energize o equipamento dentro da faixa especificada, aplique a condição de detecção prevista e observe o LED amarelo de status de chaveamento. Confirme também a resposta da saída no dispositivo conectado.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação especificado para o OU5043; requer entrada do dispositivo conectado compatível com sinal PNP. (Ref.: Função elétrica: PNP)

M12

Tipo de conexão elétrica indicado para o equipamento; a ficha especifica codificação A e 4 contatos. (Ref.: Conexão elétrica: 1 × M12, codificação A, 4 contatos)

IP65

Grau de proteção do invólucro informado na ficha; a adequação às condições reais de instalação deve ser confirmada no datasheet. (Ref.: Grau de proteção: IP65)

Frequência de comutação

Frequência de chaveamento DC indicada para a saída do equipamento. (Ref.: Frequência de comutação DC: 100 Hz)

Comprimento de onda

Valor que caracteriza a luz infravermelha especificada para a detecção óptica. (Ref.: Comprimento de onda: 880 nm)
