Sensor Óptico Tipo Forquilha IFM OPU205 120mm PNP

Pré-visualizar: OPU205 IFM - Sensor Óptico Tipo Forquilha IFM Detecção de objetos 120mm PNP Claro/Escuro

OPU205 IFM - Sensor Óptico Tipo Forquilha IFM Detecção de objetos 120mm PNP Claro/Escuro

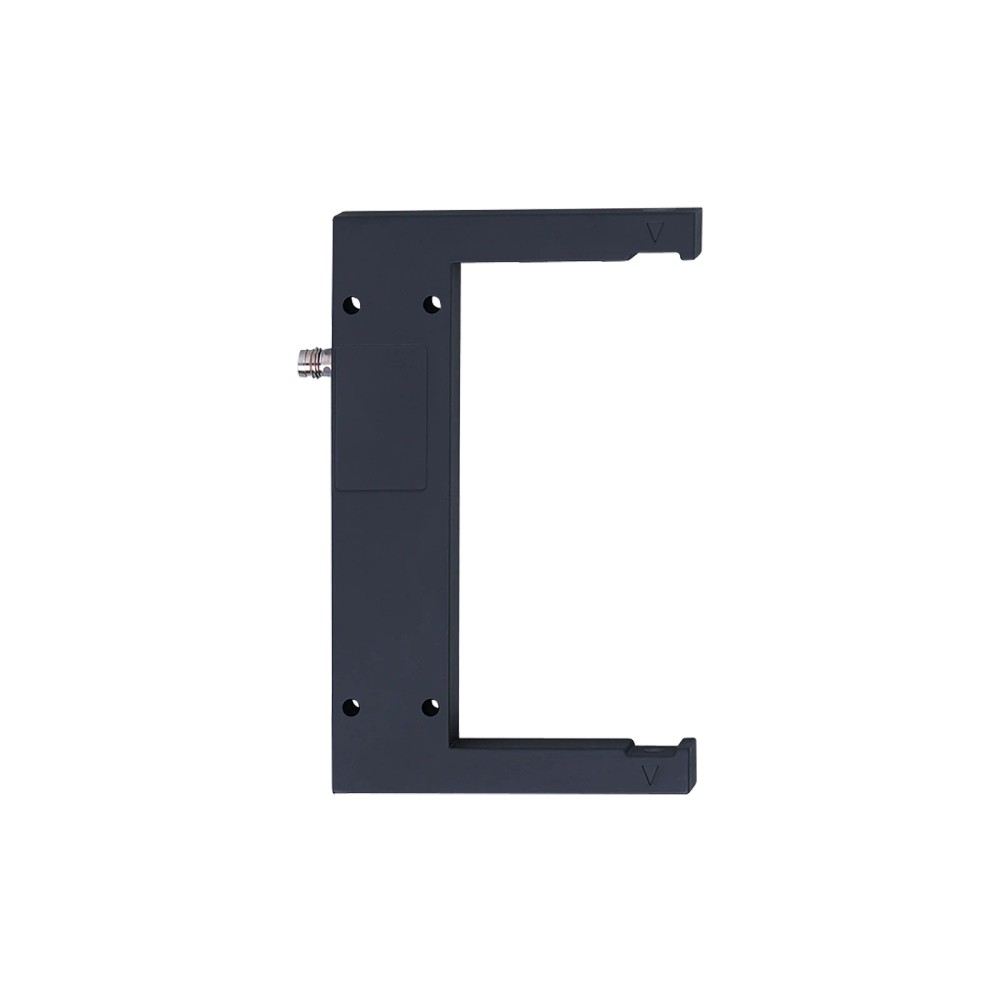

Imagem meramente ilustrativa

R$ 3.102,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OPU205
EAN: 4021179243223
NCM do produto: 85365090

Destaques do Produto Largura da Forquilha...mais

Fechar menu

Saiba mais sobre: "OPU205 IFM - Sensor Óptico Tipo Forquilha IFM Detecção de objetos 120mm PNP Claro/Escuro"

Destaques do Produto

Largura da Forquilha

120 mm

Tipo de Saída

PNP

Modo de Operação

Claro/Escuro

Tecnologia

Óptico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Óptico Tipo Forquilha IFM OPU205 120mm PNP

O OPU205 é um sensor óptico de alta precisão em formato de forquilha, ideal para detecção de objetos em processos industriais. Com uma largura de abertura de 120mm, este dispositivo oferece uma solução robusta para contagem e monitoramento de presença. Possui saída PNP e modo de comutação Claro/Escuro selecionável, garantindo flexibilidade na integração com sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	OPU205
Marca	IFM
Largura da Forquilha	120 mm
Saída	PNP
Modo de Comutação	Claro/Escuro
Dimensões	144 x 12 x 90 mm
Peso	296.5 g
GTIN	4021179243223

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças pequenas em esteiras de transporte
Contagem de objetos em linhas de montagem
Verificação de presença em guias lineares

⚠ Considere outro se precisa de:

Locais com excesso de poeira ou óleo que obstruam as lentes
Aplicação de força mecânica excessiva nas hastes da forquilha
Ambientes com vibrações extremas que possam desalinhar o emissor/receptor

APLICAÇÕES E USO

Monitoramento de passagem de peças em esteiras de transporte
Detecção de presença ou ausência de objetos em guias
Contagem rápida de componentes em linhas de montagem
Controle de orientação de peças dentro da abertura de 120mm

COMO ESCOLHER

Antes de comprar o Sensor Óptico Tipo Forquilha IFM OPU205 120mm PNP, verifique estes pontos:

Quando escolher o OPU205

Ideal para aplicações que exigem uma largura de fenda fixa de 120mm com confiabilidade na detecção e integração elétrica padrão PNP.

Quando buscar alternativas

Busque outros modelos se a sua aplicação exigir larguras de forquilha diferentes de 120mm ou se o ambiente operacional impedir o uso de sensores ópticos (ex: excesso de sujeira).

ESPECIFICAÇÕES TÉCNICAS

Características Técnicas
Tipo de sensor	Óptico	Princípio de funcionamento
Formato	Forquilha	Geometria do encapsulamento

Dados Elétricos
Saída de comutação	PNP	Tipo de sinal elétrico
Modo de comutação	Claro/Escuro (selecionável)	Lógica de operação

Dados Mecânicos
Largura da forquilha	120 mm	Espaço de detecção
Dimensões	144 x 12 x 90 mm	Tamanho físico do equipamento
Peso	296.5 g	Peso do produto

COMPATIBILIDADE

Comunicação

• N/A (Sinal digital discreto)

Conexões

Elétrica Conector padrão industrial

Processo Forquilha 120mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos opacos pequenos	✓	Ideal para este tipo de aplicação com abertura de 120mm.
Ambientes com poeira densa	✗	A poeira obstrui o caminho óptico, causando falsos positivos ou negativos.
CLP com entrada PNP	✓	Saída PNP compatível com entradas digitais padrão PNP.

INSTALAÇÃO

Como instalar o Sensor Óptico Tipo Forquilha IFM OPU205 120mm PNP

Verifique se a tensão de alimentação está desligada.
Fixe o sensor na estrutura garantindo que a forquilha não sofra tensões mecânicas.
Conecte os cabos elétricos conforme o diagrama do fabricante.
Ligue a alimentação e observe a sinalização dos LEDs.
Passe o objeto alvo pela abertura de 120mm.
Ajuste o modo Claro/Escuro se necessário conforme a lógica do seu CLP.

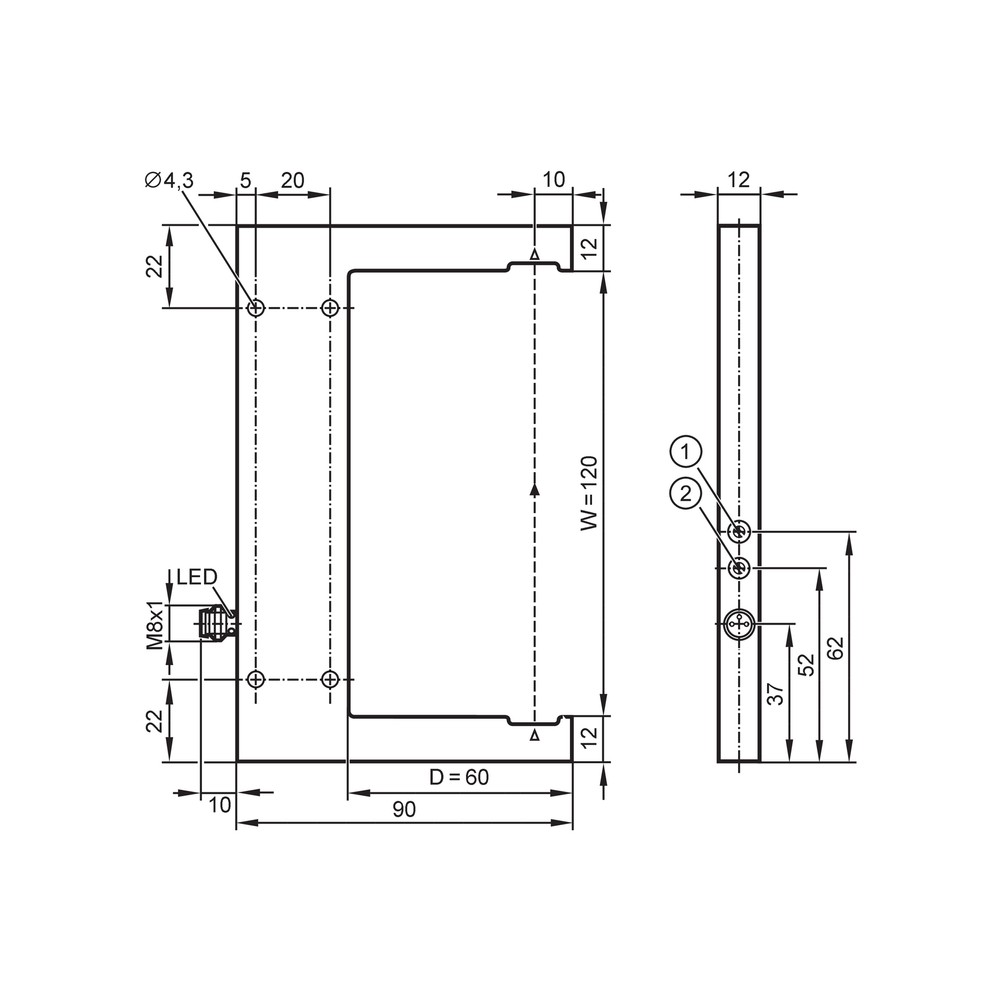

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta corretamente na passagem de objetos	Acúmulo de poeira ou resíduos nas lentes ópticas	Realizar limpeza das superfícies ópticas internas da forquilha
Detecção intermitente ou falha na leitura	Desalinhamento do objeto em relação ao centro da forquilha	Confirmar se o objeto passa centralizado na abertura de 120mm
Ausência de LED de estado	Falha na alimentação elétrica (24VDC típico)	Verificar tensão nos terminais de conexão conforme datasheet
O sinal de saída inverte a lógica esperada	Seleção incorreta de modo Claro/Escuro	Revisar a configuração do modo de comutação no seletor

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnica (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor OPU205 da IFM?

O OPU205 é um sensor óptico tipo forquilha com abertura de 120mm, utilizado para detecção precisa de objetos em processos automatizados.

Quais são as características técnicas principais deste modelo?

Este modelo possui saída PNP e modo de comutação configurável entre Claro/Escuro.

O sensor OPU205 pode ser usado em qualquer ambiente?

Não, este sensor não é adequado para ambientes com alta concentração de poeira ou resíduos que bloqueiem permanentemente o feixe óptico.

Este dispositivo é compatível com protocolos de comunicação industrial?

Não, este sensor não possui capacidade de comunicação industrial (IO-Link), operando apenas com sinal digital via saída de comutação.

O que verificar se o sensor não está detectando o objeto?

O sintoma comum é a ausência de sinal de saída mesmo com a presença do objeto. A causa provável é o desalinhamento do objeto no centro da forquilha ou lentes sujas.

Como diagnosticar falhas de operação básica?

Verifique se a luz indicadora de estado altera ao bloquear a forquilha manualmente. Se não alterar, limpe as lentes e verifique a alimentação elétrica.

Devo escolher este sensor ou um sensor barreira convencional?

Este sensor é uma unidade dedicada com uma largura de forquilha fixa de 120mm. Se sua aplicação exige larguras variáveis, considere modelos de forquilhas ajustáveis ou sensores barreira convencionais.

Este sensor substitui equipamentos com IO-Link?

Este é um item unitário focado na detecção rápida. Para sistemas que exigem feedback de dados de diagnóstico, sensores com IO-Link são a alternativa recomendada.

Quais cuidados tomar na instalação?

A instalação requer alinhamento físico do objeto dentro da forquilha. Evite impactos mecânicos nas hastes da forquilha, pois o desalinhamento óptico interno prejudica a detecção.

Como garantir a correta procedência e instalação?

A procedência é da IFM, fabricante com padrão de qualidade industrial global. A instalação deve seguir o diagrama elétrico do manual para garantir a proteção do circuito.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão) quando o sensor é ativado. (Ref.: Saída de comutação)

Forquilha (Fork Sensor)

Formato do sensor onde emissor e receptor estão fixos em lados opostos de uma abertura, eliminando a necessidade de alinhamento individual. (Ref.: Formato)

Comutação Claro/Escuro

Função que permite escolher se o sensor deve sinalizar na presença (escuro) ou ausência (claro) de luz. (Ref.: Modo de comutação)

SKU

Código de identificação único de estoque para controle interno do produto. (Ref.: OPU205)

Datasheet

Documento técnico que consolida todas as especificações e limites operacionais do dispositivo. (Ref.: Folha de dados)
