Destaques do Produto

Alcance

0,05 a 0,5 m

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

18 a 30 V DC

Conexão elétrica

M12 A-coded, 5 contatos

Saídas

Analógica 0–10 V ou 4–20 mA; digital PNP/NPN parametrizável

Proteção do invólucro

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

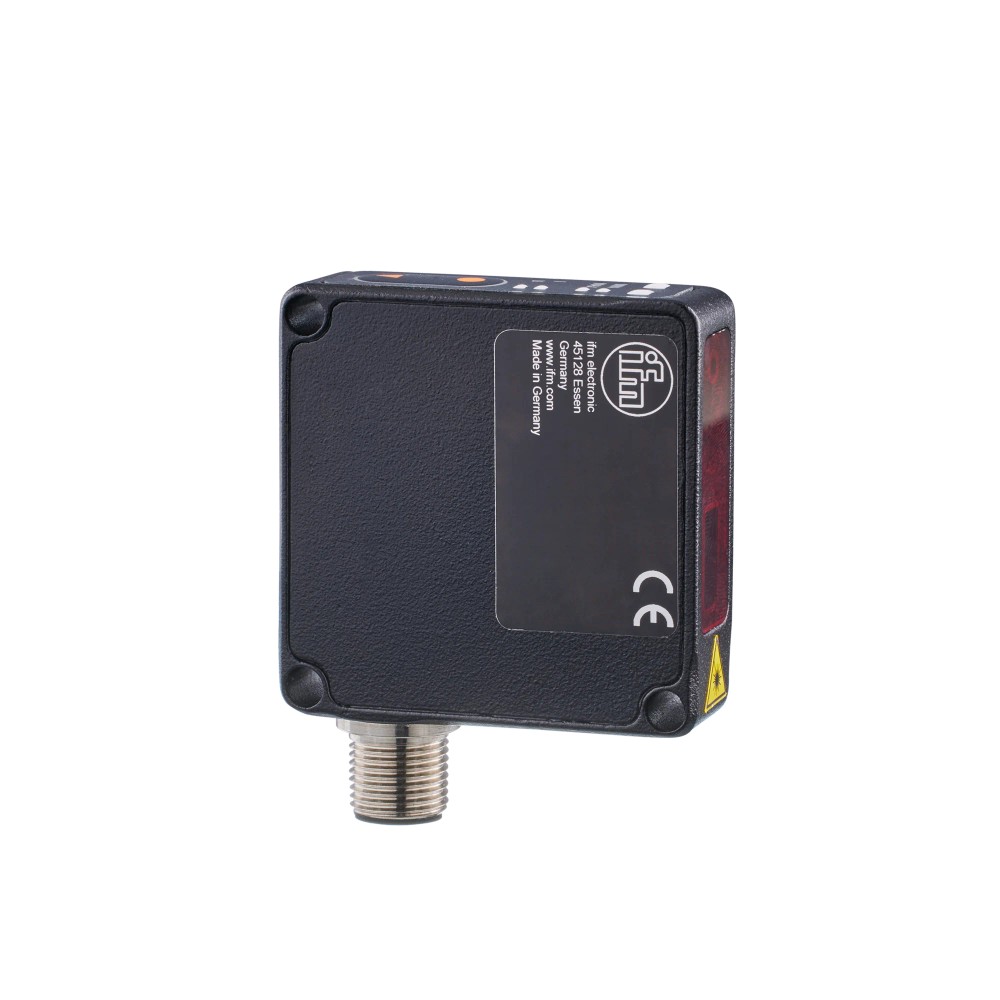

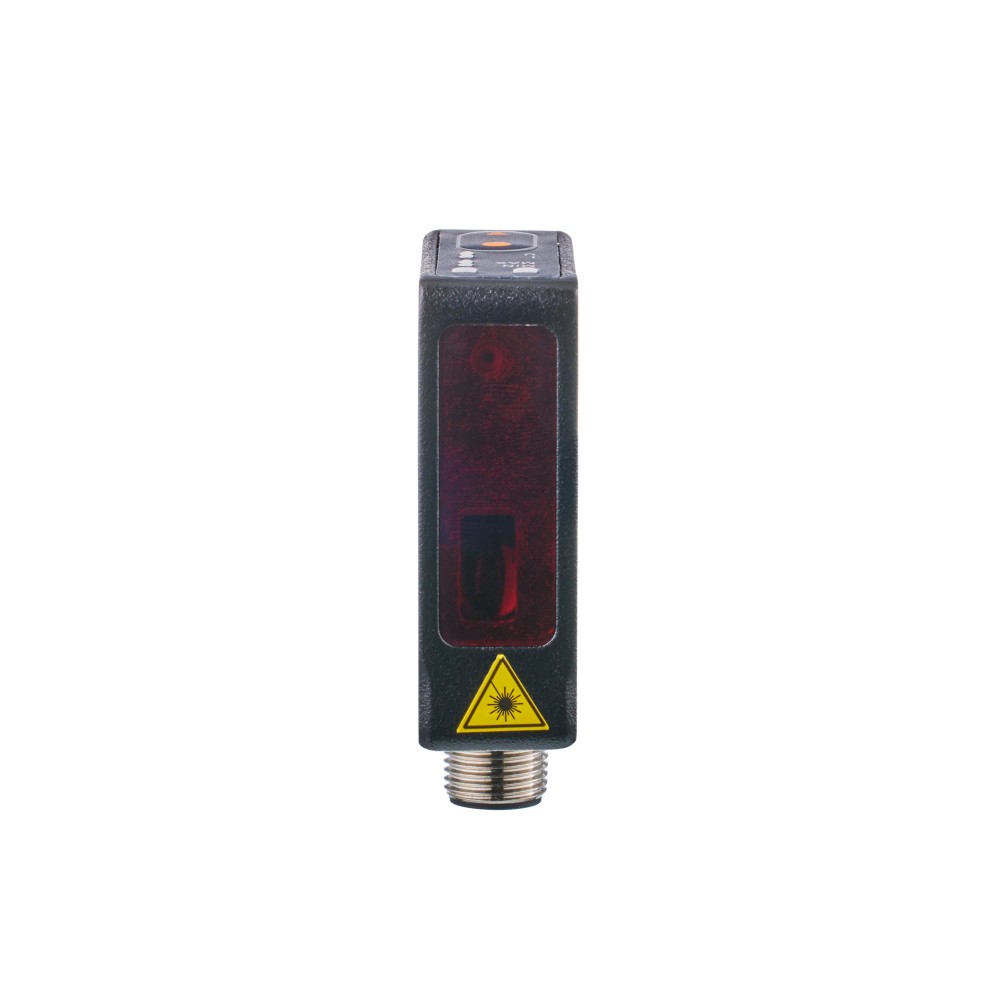

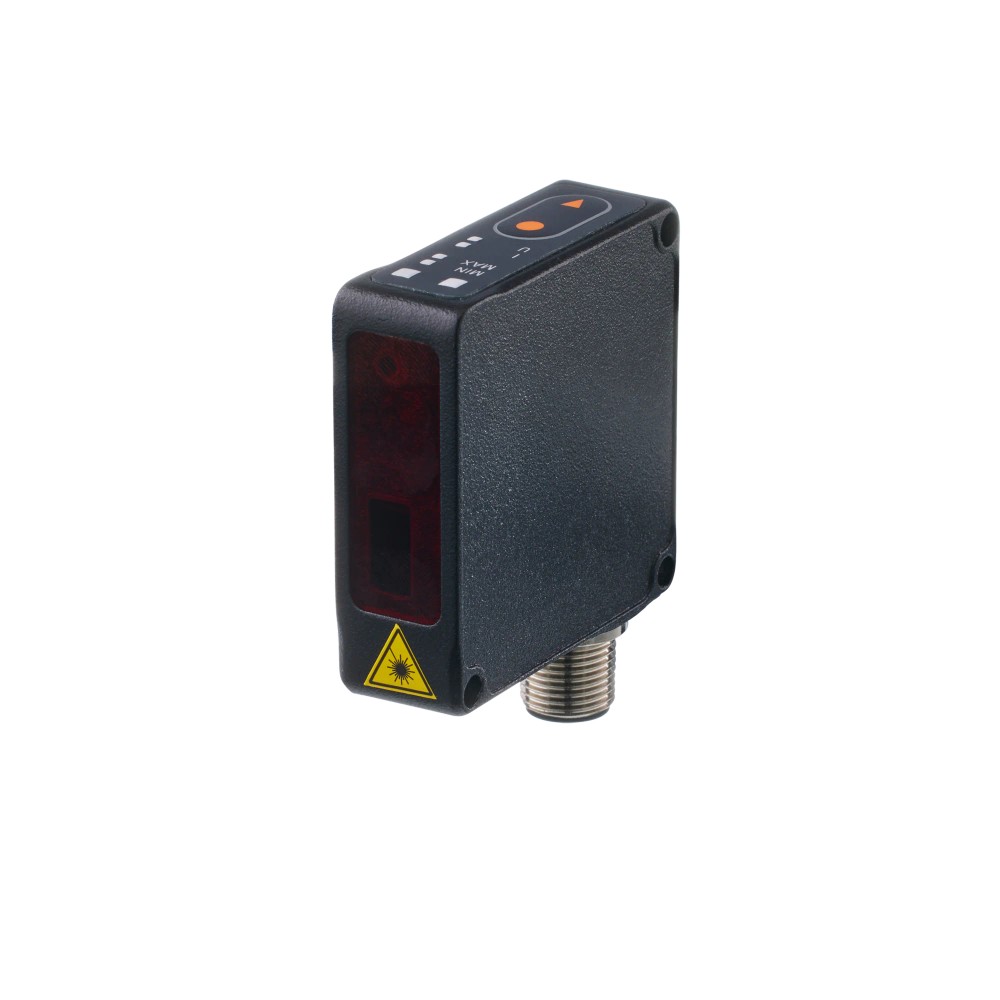

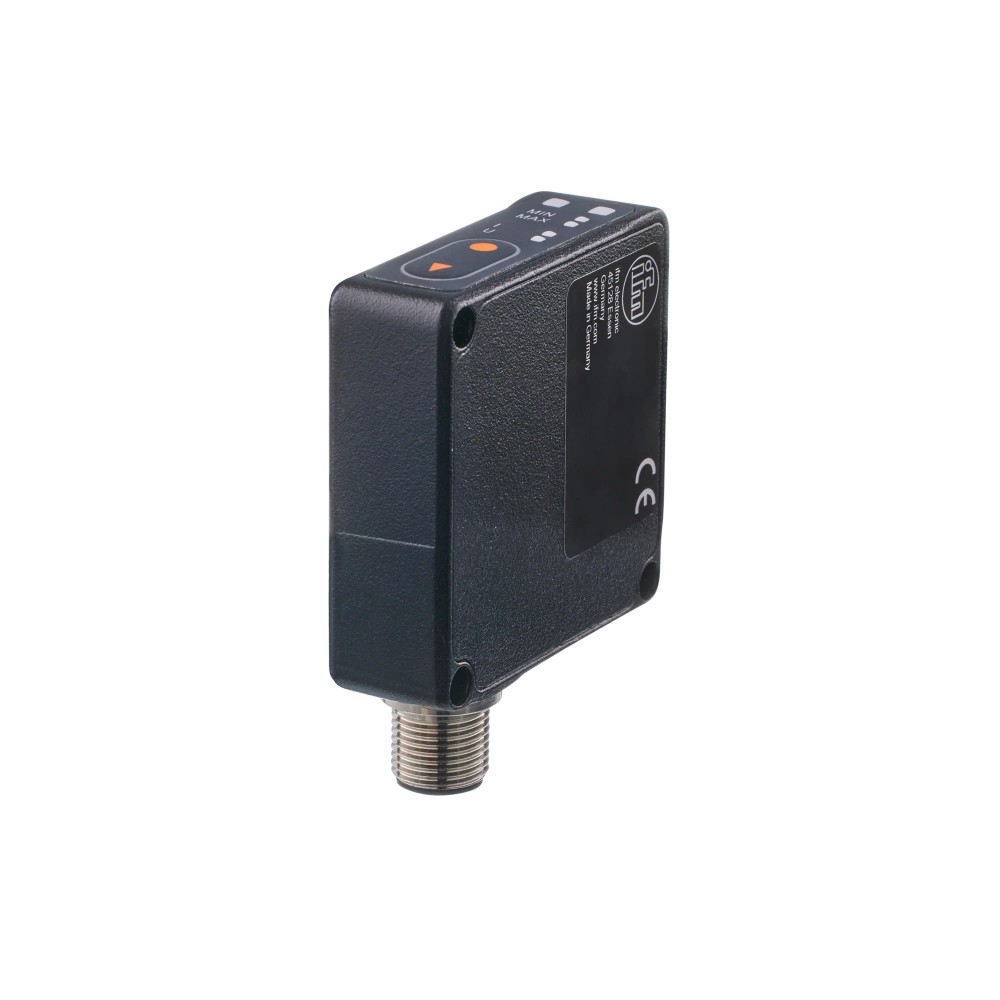

Sobre o Sensor Óptico de Distância IFM OMH555 com IO-Link, 0,05 a 0,5 m, IP65/IP67

O IFM OMH555 é um sensor óptico para detecção e medição de distância em aplicações de automação industrial. Mede entre 0,05 e 0,5 m e dispõe de interface IO-Link. Possui saída analógica de tensão ou corrente e saída de comutação PNP/NPN parametrizável. Seu invólucro tem proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Função	Detecção e medição de distância
Alcance de medição	0,05 a 0,5 m (6 a 90% de remissão)
Interface	IO-Link 1.1; modo SIO disponível
Saída de comutação	PNP/NPN parametrizável; abertura/fechamento parametrizável
Saída analógica	0 a 10 V ou 4 a 20 mA
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 5 contatos
Proteção	IP65 e IP67
Dimensões	51 x 51 x 17 mm
Temperatura ambiente	0 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que exijam medição óptica de distância dentro da faixa de 0,05 a 0,5 m.
Instalações com alimentação de 18 a 30 V DC e conexão elétrica M12 A-coded de 5 contatos.
Sistemas que aceitem IO-Link 1.1 ou operação em modo SIO e as saídas analógica e digital especificadas.

⚠ Considere outro se precisa de:

Não selecione para medir distâncias fora da faixa especificada de 0,05 a 0,5 m.
Não conecte a uma alimentação fora da faixa de 18 a 30 V DC.
Não considere compatibilidade com qualquer mestre IO-Link garantida: a ficha indica classe A para a porta do master exigida; confirme a configuração do sistema.

APLICAÇÕES E USO

Aplicação informada pelo fabricante/cadastro: automação industrial. A ficha não detalha setores, materiais-alvo ou máquinas específicas.
Possibilidade de uso: monitorar distância de um alvo em uma instalação industrial quando o ponto de medição estiver entre 0,05 e 0,5 m e as condições de remissão estiverem dentro de 6 a 90%; validar a aplicação com o datasheet e testes no processo real.
A operação deve respeitar a faixa ambiente de 0 a 60 °C e a alimentação de 18 a 30 V DC. A ficha não comprova desempenho para alvos, condições ópticas ou distâncias além das especificadas.

COMO ESCOLHER

Antes de comprar o Sensor Óptico de Distância IFM OMH555 com IO-Link, 0,05 a 0,5 m, IP65/IP67, verifique estes pontos:

Escolha o OMH555

Quando a distância a medir estiver entre 0,05 e 0,5 m, a alimentação disponível for de 18 a 30 V DC e a instalação puder usar conexão M12 A-coded de 5 contatos. A ficha informa IO-Link 1.1, modo SIO, saída analógica de tensão ou corrente e saída digital parametrizável.

Avalie outra configuração

Procure uma alternativa se a faixa necessária estiver fora de 0,05 a 0,5 m, se a alimentação não atender a 18–30 V DC ou se o sistema exigir conexão, comunicação ou tipo de saída diferente dos especificados. A ficha não fornece comparação com outros modelos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor óptico de distância	Classificação informada na ficha.
Função	Detecção de distância	Função indicada nos dados do anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro; não define por si só uma aplicação específica.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro.
Modelo, SKU e part number	OMH555	Identificação do produto.
GTIN	4021179338844	Código de identificação comercial informado.

Faixa de medição e óptica
Alcance de medição	0,05 a 0,5 m (6 a 90% de remissão)	Faixa informada pelo fabricante, vinculada às condições de remissão indicadas.
Alcance ajustável	Sim	A faixa de detecção pode ser ajustada.
Fonte de luz	Luz vermelha, comprimento de onda de 630 nm	Características ópticas especificadas.
Diâmetro máximo da mancha de luz	1 mm	Valor informado para a faixa máxima.
Classe de proteção do laser	Classe 1	Classificação indicada; normas de segurança listadas na ficha.
Normas de segurança laser	EN/IEC 60825-1:2007; EN/IEC 60825-1:2014; 21 CFR 1040.10	Referências declaradas para segurança laser.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 30 mA	Valor informado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Certificado UL / alimentação	Fontes de alimentação Class 2	Indicação registrada no cadastro do produto.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD/plástico e 8 kV AD/metal; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-6 AF com fio: 10 V; EN 61000-4-4 Burst: 2 kV; EN 55011 classe B	Níveis e normas de referência declarados na ficha.

Entradas e saídas
Saída de comutação	PNP/NPN parametrizável; abertura/fechamento parametrizável	Funções e tipo elétrico configuráveis.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Quantidade de entradas digitais	1	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinal da saída analógica de tensão	0 a 10 V (IEC 61131-2)	Tipo e faixa de sinal informados.
Sinal da saída analógica de corrente	4 a 20 mA (IEC 61131-2)	Tipo e faixa de sinal informados.
Carga máxima	500 Ω	Valor máximo registrado na ficha; verificar a condição correspondente no datasheet.
Resistência mínima de carga	5000 Ω	Valor registrado para a configuração elétrica indicada; consultar o datasheet para correlacionar com o tipo de saída.
Corrente constante máxima da saída de comutação DC	100 mA	Limite especificado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC	2,2 V	Limite especificado para a saída de comutação.
Entradas	Laser ligado/desligado	Função de entrada declarada.
Função Teach	Sim	Recurso de ajuste informado.
Ajustes de parâmetros	Histerese, janela, 2 pontos, retardo no ligamento/desligamento, processos de comutação, função Teach, filtro, modo claro/escuro, desativação do laser e modo de operação	Possibilidades de parametrização indicadas na ficha.

Precisão e estabilidade
Resolução (50 a 300 mm)	0,3 mm	Especificação válida para a faixa indicada.
Resolução (300 a 500 mm)	0,5 mm	Especificação válida para a faixa indicada.
Repetibilidade (50 a 300 mm)	0,3 mm	Especificação válida para a faixa indicada.
Repetibilidade (300 a 500 mm)	1 mm	Especificação válida para a faixa indicada.
Erro de linearidade da saída analógica	±0,22%	Erro especificado para a saída analógica.
Compensação de temperatura	Sim	Recurso informado pelo fabricante.

Tempos e frequência
Frequência de comutação DC	150 Hz	Frequência máxima especificada para comutação DC.
Retardo de prontidão	< 0,3 s	Tempo de prontidão informado.
Tempo mínimo do ciclo do processo	3,2 ms	Parâmetro do processo IO-Link informado.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.1	Protocolo e revisão declarados.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa/modo de transferência informado.
Padrão SDCI	IEC 61131-9	Norma associada à comunicação indicada.
Modo SIO	Sim	Modo de operação declarado.
Porta de master requerida	Classe A	Requisito informado para o master IO-Link.
DeviceID padrão suportado	1571	Identificador informado na ficha.
Conexão elétrica	1 x M12, codificação A, 5 contatos	Especificação da interface elétrica; não representa conexão de processo.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Classes declaradas para o invólucro; observar condições de instalação e conexão do fabricante.
Temperatura ambiente	0 a 60 °C	Faixa de operação informada.
Temperatura de armazenamento	-10 a 65 °C	Faixa de armazenamento informada.
Resistência a choques	EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Ensaio e condições declarados.
Estabilidade de vibração	EN 60068-2-6 Fc; 10–55 Hz, amplitude de 1 mm; 5 min de duração e 30 min por eixo na ressonância ou a 55 Hz	Ensaio e condições declarados.

Dados mecânicos
Invólucro	Retangular, zinco moldado sob pressão	Formato e material indicados.
Protetor frontal	Plástico	Material informado.
Dimensões	51 x 51 x 17 mm	Comprimento, largura e altura informados no cadastro.
Peso	127,3 g	Peso indicado no cadastro do produto.
Torque máximo de aperto	5 Nm	Limite informado; aplicar conforme instruções do fabricante.
Vida útil típica	50.000 h	Valor típico registrado na ficha; não é uma garantia de vida útil em qualquer condição.
MTTF	552 anos	Valor registrado no cadastro; métrica estatística, não equivale à vida útil garantida.

Displays e elementos de operação
Indicação de status de chaveamento	1 LED amarelo	Indicador visual declarado.
Indicação de tensão de alimentação	1 LED verde	Indicador visual declarado.
Indicação de modo de operação	4 LEDs brancos	Indicadores visuais declarados.

Dados comerciais e embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9031.49.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2, 38,4 kBaud; tempo mínimo de ciclo do processo de 3,2 ms.

• Modo SIO disponível.

• Porta de master requerida: classe A. DeviceID suportado (default): 1571.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 5 contatos. Alimentação de 18 a 30 V DC; classe de proteção III. Saída de comutação DC PNP/NPN parametrizável, corrente constante máxima de 100 mA e queda de tensão máxima de 2,2 V. Saída analógica configurável como 0–10 V ou 4–20 mA. Confirmar a pinagem no datasheet antes de ligar.

Processo Não há conexão de processo mecânica especificada para este sensor; não confundir a conexão elétrica M12 com uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre IO-Link com porta classe A e suporte à revisão 1.1	✓	A ficha informa IO-Link 1.1 e classe A para a porta do master requerida; validar a configuração do dispositivo e do ciclo de processo.
Controlador que utiliza o sensor em modo SIO	✓	O modo SIO está indicado como disponível.
Sistema que aceita saída analógica de 0–10 V ou 4–20 mA	✓	As duas formas de saída analógica constam da ficha; verificar a entrada e a configuração do equipamento conectado.
Medição entre 0,05 e 0,5 m, nas condições de remissão informadas	✓	A faixa publicada é 0,05 a 0,5 m para 6 a 90% de remissão.
Alimentação fora de 18 a 30 V DC	✗	A tensão de operação especificada é de 18 a 30 V DC.
Aplicação que exige medição fora de 0,05 a 0,5 m	✗	A faixa de medição informada para o modelo não cobre distâncias fora desse intervalo.

INSTALAÇÃO

Como instalar o Sensor Óptico de Distância IFM OMH555 com IO-Link, 0,05 a 0,5 m, IP65/IP67

Confirme que a distância de medição necessária está entre 0,05 e 0,5 m e verifique as condições de remissão especificadas.
Confira a tensão disponível; a operação indicada é de 18 a 30 V DC.
Verifique se o sistema utiliza conexão elétrica M12 A-coded de 5 contatos e consulte o datasheet para a pinagem antes de energizar.
Instale e fixe o sensor respeitando o torque máximo informado de 5 Nm e as dimensões do desenho dimensional.
Configure a interface IO-Link ou o modo SIO, a saída desejada, os parâmetros de comutação e a função Teach conforme a aplicação.
Após a ligação, confira os LEDs de alimentação, chaveamento e modo de operação; valide a medição e a saída no controlador.

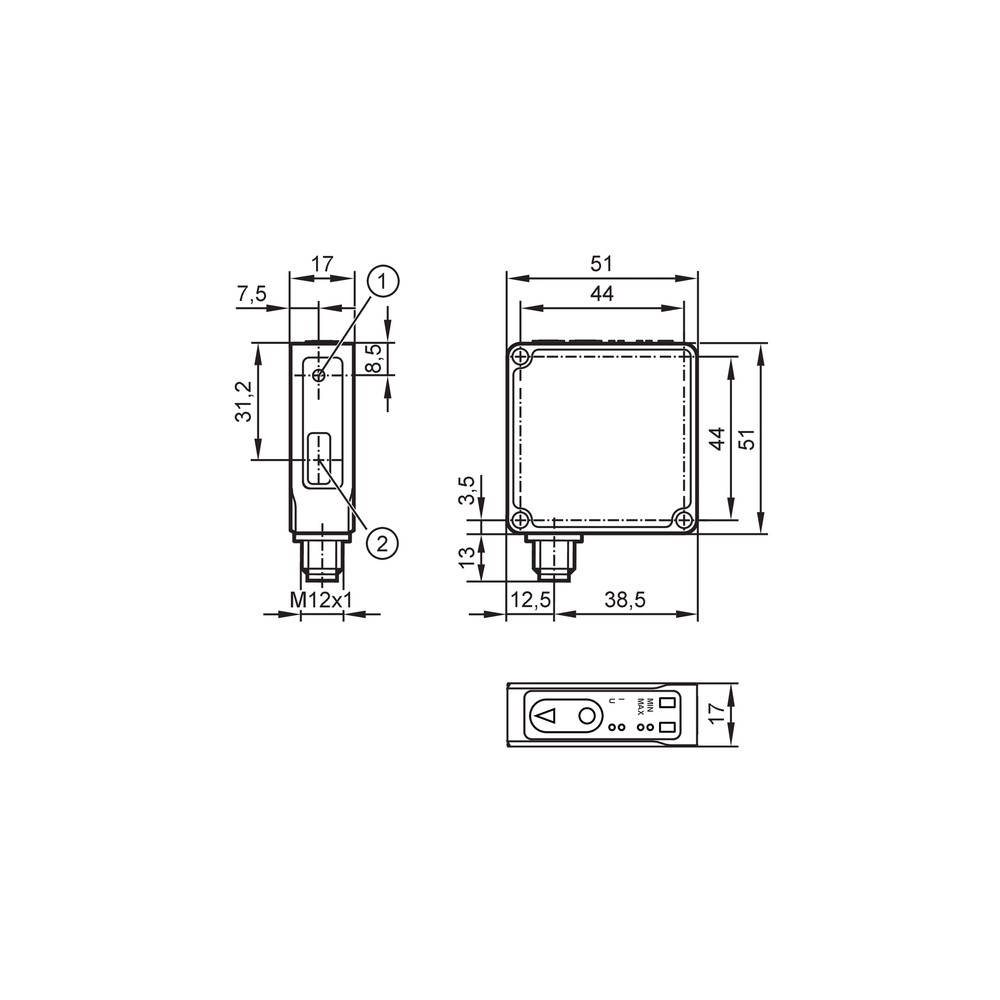

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia ou não apresenta indicação de alimentação.	Alimentação ausente, polaridade incorreta ou tensão fora da faixa especificada.	Meça a tensão no conector e confirme 18 a 30 V DC, a polaridade e a conexão conforme a pinagem do datasheet.
A distância ou o estado de comutação não corresponde ao esperado.	Alvo fora da faixa de medição, condições de remissão fora do intervalo indicado ou parâmetros de detecção inadequados.	Confira a distância e a condição do alvo; verifique os parâmetros de alcance, Teach, filtro e modo de comutação.
O controlador não reconhece a comunicação IO-Link.	Configuração incompatível de master, porta ou parâmetros de comunicação.	Confirme IO-Link 1.1, porta classe A, COM2 a 38,4 kBaud e DeviceID padrão 1571; teste o modo SIO quando aplicável.
A saída não é reconhecida pelo equipamento conectado.	Tipo de saída, parametrização PNP/NPN ou sinal analógico não corresponde à entrada do controlador; também pode haver erro de ligação.	Verifique a pinagem no datasheet, a configuração da saída e se a entrada aceita PNP/NPN ou o sinal analógico selecionado (0–10 V ou 4–20 mA).

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM OMH555 (PT-BR) (Datasheet) Desenho em escala do OMH555 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OMH555 e para que serve?

É um sensor óptico de distância para detecção e medição em aplicações industriais. A faixa especificada é de 0,05 a 0,5 m.

Com quais sistemas de comunicação ele pode trabalhar?

O sensor oferece IO-Link 1.1 e modo SIO. Para IO-Link, a ficha indica porta de master classe A e transferência COM2 a 38,4 kBaud.

O produto acompanha cabo ou conector M12?

A ficha especifica uma conexão elétrica M12 A-coded de 5 contatos, mas não informa cabo ou conector avulso incluso. A embalagem é indicada como uma peça.

Ele serve para medir distâncias maiores que 0,5 m?

Não: a faixa de medição informada para o OMH555 termina em 0,5 m. Para uma faixa maior, selecione um modelo cuja ficha cubra a distância necessária.

Posso usar esse sensor com alimentação de 12 V DC?

A tensão especificada é de 18 a 30 V DC, portanto 12 V DC está fora da faixa informada. Não energize fora das condições do fabricante.

O sensor está ligado, mas não detecta o alvo. O que verifico antes de trocar?

Confira se o alvo está entre 0,05 e 0,5 m e se a remissão está dentro da condição indicada de 6 a 90%. Verifique também o ajuste de alcance e a função Teach.

A comunicação IO-Link não aparece no controlador; o que pode estar acontecendo?

Verifique a porta classe A, a revisão IO-Link 1.1 e a configuração COM2 a 38,4 kBaud. Confira também a pinagem e o DeviceID padrão 1571.

Como escolher entre a saída analógica e a saída PNP/NPN?

Use a saída analógica se a entrada do controlador aceitar 0–10 V ou 4–20 mA; use a saída digital se o sistema aceitar PNP ou NPN parametrizado. Confirme os requisitos da entrada e a configuração no datasheet.

Que cuidados devo ter na instalação elétrica e mecânica?

Consulte o datasheet para identificar os contatos do M12 antes de energizar e respeite a alimentação de 18 a 30 V DC. Para a fixação, observe o torque máximo informado de 5 Nm.

Qual a procedência ou garantia deste produto?

A ficha técnica fornecida identifica a marca IFM, mas não informa condições de garantia ou procedência comercial. Consulte o anúncio ou o fornecedor para confirmar essas condições.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados entre sensor e master. (Ref.: IO-Link 1.1; IEC 61131-9.)

Modo SIO

Modo de operação indicado para uso sem comunicação IO-Link. (Ref.: Modo SIO: sim.)

Remissão

Parcela da luz incidente refletida pelo alvo, condição associada à faixa de medição informada. (Ref.: 6 a 90% de remissão.)

PNP/NPN

Tipos de saída de comutação cuja configuração deve corresponder à entrada do controlador. (Ref.: saída PNP/NPN parametrizável.)

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de elementos, conforme condições definidas para cada classe. (Ref.: IP65 e IP67.)
