OK5008 IFM - Amplificador para Fibra Óptica ifm Automação Industrial PNP, M12, 660nm

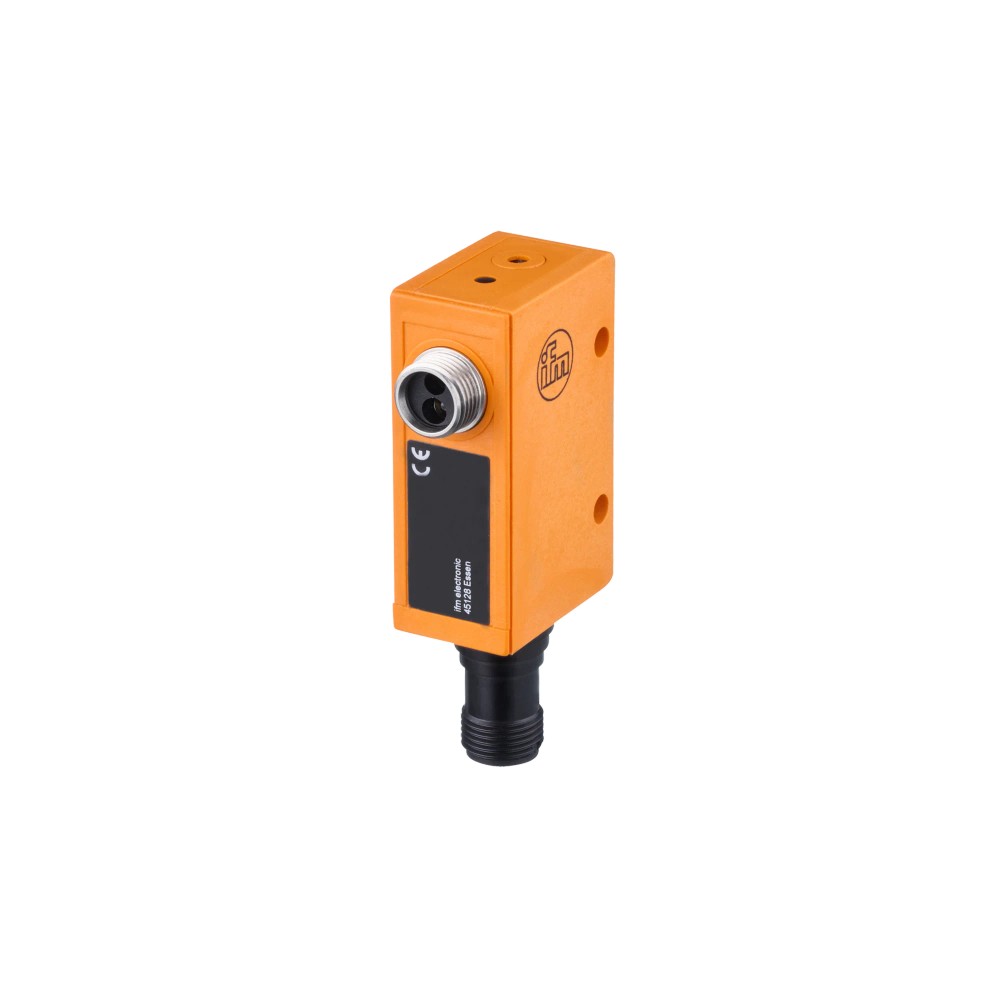

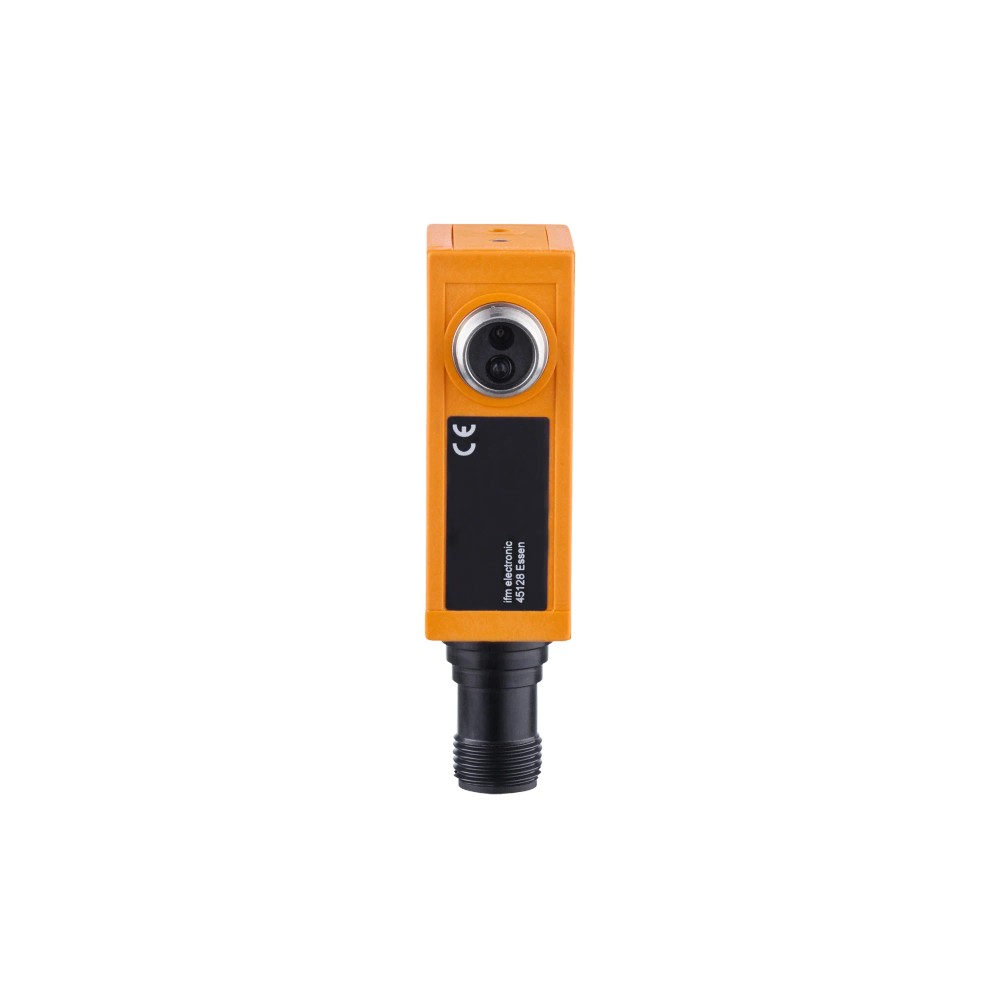

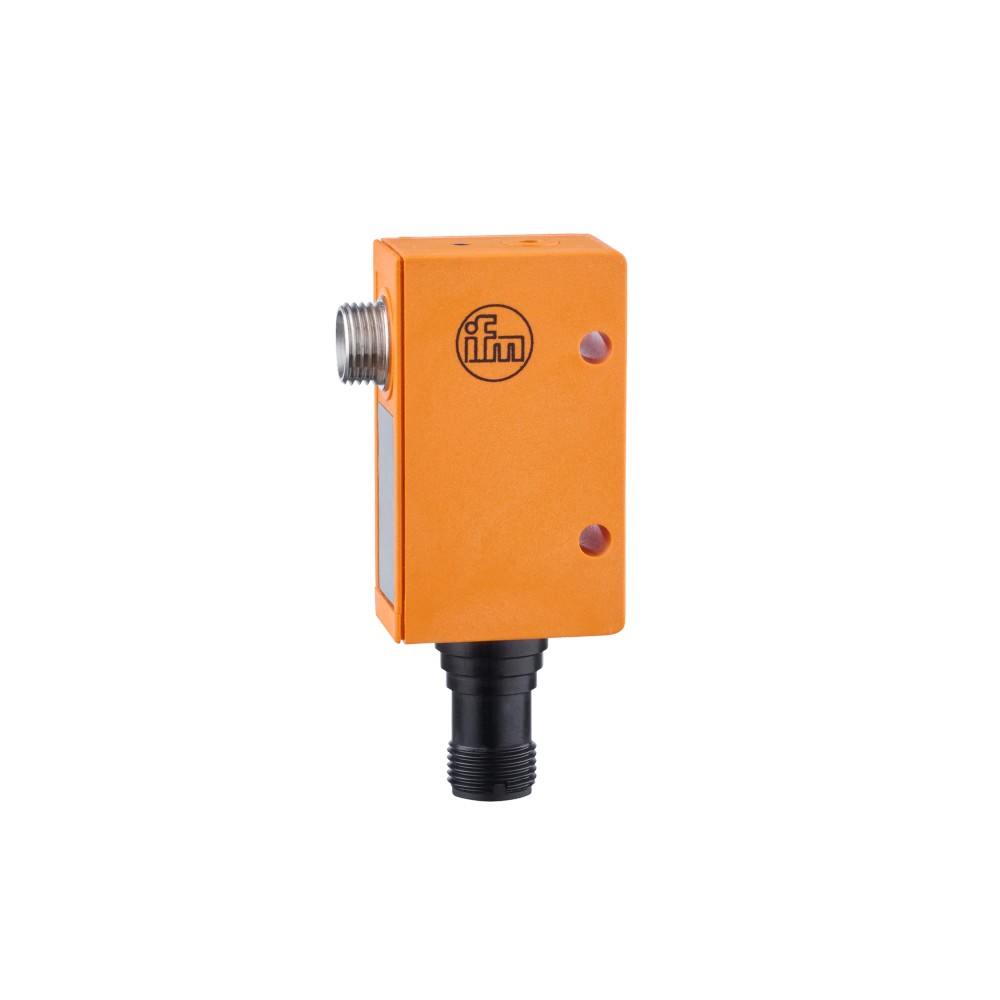

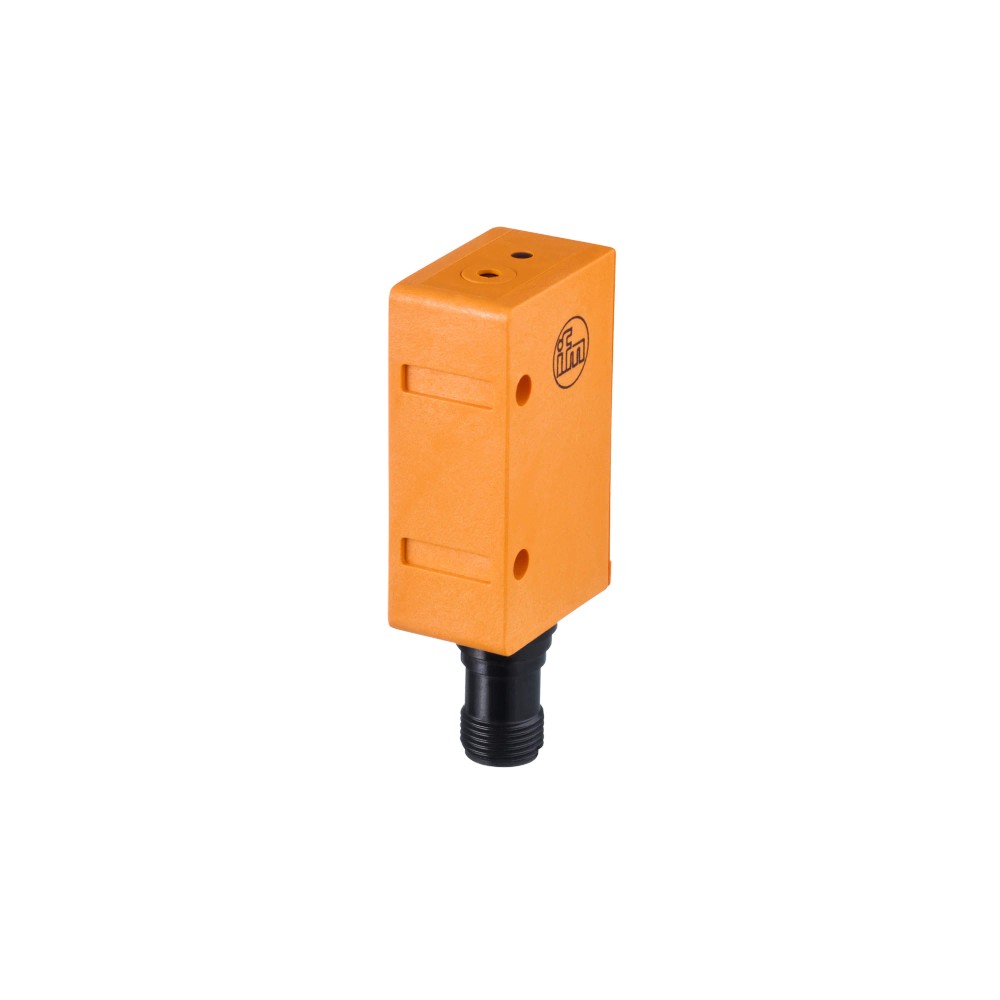

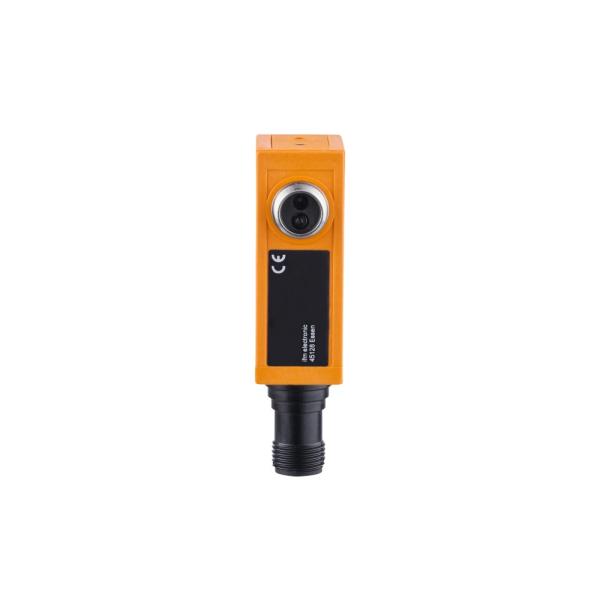

Imagem meramente ilustrativa

R$ 3.401,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OK5008
EAN: 4021179176767
NCM do produto: 85365090

Destaques do Produto Tipo Amplificador...mais

Fechar menu

Saiba mais sobre: "OK5008 IFM - Amplificador para Fibra Óptica ifm Automação Industrial PNP, M12, 660nm"

Destaques do Produto

Tipo

Amplificador para fibra óptica

Saída

PNP

Alimentação

10 a 36 V DC

Conexão elétrica

M12, 4 contatos, codificação A

Alcance

0 a 40 mm em reflexão difusa; 0 a 0,12 m em barreira

Temperatura ambiente

-25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OK5008 IFM - Amplificador para Fibra Óptica ifm Automação Industrial PNP, M12, 660 nm

O OK5008 é um amplificador para fibra óptica destinado a aplicações industriais e de automação. Utiliza luz vermelha de 660 nm e possui saída PNP com comutação Claro/Escuro programável. A conexão elétrica é M12 de 4 contatos, com alimentação de 10 a 36 V DC. O alcance informado varia conforme a configuração: 0 a 40 mm em reflexão difusa ou 0 a 0,12 m em barreira.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Amplificador para fibra óptica
Saída	PNP; modo Claro/Escuro programável
Alimentação	10 a 36 V DC
Conexão elétrica	M12, 4 contatos, codificação A
Tipo de luz / comprimento de onda	Luz vermelha; 660 nm
Alcance informado	Reflexão difusa: 0 a 40 mm; barreira: 0 a 0,12 m
Grau de proteção	IP 65
Temperatura ambiente	-25 a 60 °C
Dimensões / peso	50 x 19 x 35 mm; 66 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que utilizem amplificador para fibra óptica com saída PNP e alimentação de 10 a 36 V DC.
Instalações compatíveis com conexão elétrica M12 de 4 contatos, codificação A.
Aplicações que possam operar dentro dos alcances especificados para reflexão difusa ou barreira e da temperatura ambiente de -25 a 60 °C.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que exija saída diferente de PNP; a ficha deste modelo especifica saída PNP.
Não selecionar para alimentação fora da faixa de 10 a 36 V DC.
Não considerar como sensor completo: o produto é um amplificador para fibra óptica; a fibra óptica compatível deve ser definida conforme a aplicação e a documentação do fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e de automação industrial com amplificador para fibra óptica.
Aplicação em reflexão difusa, quando o alcance requerido estiver entre 0 e 40 mm, conforme valor informado para esse modo.
Aplicação por barreira, quando o alcance requerido estiver entre 0 e 0,12 m, conforme valor informado para esse modo.
A operação deve permanecer na faixa ambiente de -25 a 60 °C e utilizar alimentação de 10 a 36 V DC.
A seleção da fibra óptica e a confirmação de desempenho para o objeto, montagem e ambiente específicos devem ser feitas com o datasheet do fabricante; esses detalhes não estão discriminados na ficha fornecida.

COMO ESCOLHER

Antes de comprar o OK5008 IFM - Amplificador para Fibra Óptica ifm Automação Industrial PNP, M12, 660 nm, verifique estes pontos:

Escolha o OK5008 quando

A aplicação exigir amplificador para fibra óptica, saída PNP, alimentação de 10 a 36 V DC e conexão M12 de 4 contatos com codificação A. Verifique também se o alcance requerido está dentro do valor informado para o modo de detecção escolhido.

Considere outra configuração quando

A instalação exigir uma saída diferente de PNP, tensão fora da faixa de operação ou alcance superior aos limites informados. Para selecionar fibra óptica compatível e confirmar o modo de detecção, consulte o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Amplificador para fibra óptica	Categoria funcional informada para o OK5008.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação informado na ficha.
Quantidade de canais	1	Número de canais informado pelo fabricante.
Código do produto / SKU / Part Number	OK5008	Identificação do modelo.
GTIN	4021179176767	Identificador comercial informado para o produto.
Marca	ifm / ifm electronic	Fabricante identificado na ficha.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	30 mA a 24 V	Condição de referência informada na ficha.
Classe de proteção	III	Classificação elétrica informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção contra curto-circuito indicada na ficha.

Saída e comutação
Função elétrica / saída	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro, programável	Modo de saída selecionável conforme configuração.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo constante informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	120 Hz	Frequência de comutação especificada.
Indicador de status de chaveamento	1 LED amarelo	Elemento de indicação informado.

Detecção óptica
Tipo de luz	Luz vermelha	Fonte de luz indicada para o amplificador.
Comprimento de onda	660 nm	Comprimento de onda nominal informado.
Alcance em reflexão difusa	0 a 40 mm	Faixa de alcance informada para sensores de reflexão difusa.
Alcance em barreira	0 a 0,12 m	Faixa de alcance informada para sensores fotoelétricos por barreira.
Alcance ajustável	Sim	Ajustabilidade do alcance indicada na ficha.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo, codificação e quantidade de contatos informados.

Condições ambientais e conformidade
Temperatura ambiente de operação	-25 a 60 °C	Faixa de temperatura de operação especificada.
Grau de proteção	IP 65	Grau de proteção informado pelo fabricante.
Certificações EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética listadas na ficha.
MTTF	529 anos	Valor MTTF declarado nos dados do produto; não representa garantia nem vida útil garantida.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o corpo do produto.
Material do invólucro	PPO modificado	Material indicado na ficha.
Dimensões	50 x 19 x 35 mm	Dimensões informadas para o produto.
Peso	66 g	Peso informado nos dados do produto.

Material incluído
Acessórios e itens incluídos	Chave de fenda; 2 parafusos M4 x 25 mm; 2 arruelas; 2 anéis de pressão; 2 porcas	Itens declarados como material incluído na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha técnica; a interface descrita é uma saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída de comutação PNP, corrente máxima constante de 250 mA. Confirmar pinagem no datasheet antes da ligação.

Processo Não se aplica conexão de processo de fluido. Trata-se de amplificador para fibra óptica; a conexão mecânica da fibra não está especificada nos dados disponíveis e deve ser confirmada no datasheet do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC de 10 a 36 V, entrada compatível com sinal PNP e conector M12 de 4 contatos, codificação A	✓	As características elétricas informadas incluem alimentação nessa faixa, saída PNP e conexão M12 com 4 contatos e codificação A; confirmar pinagem e carga no datasheet.
Sistema que exige sinal de saída NPN	✗	A ficha especifica saída PNP para este modelo.
Aplicação de reflexão difusa com distância de detecção de até 40 mm	✓	O alcance informado para reflexão difusa é de 0 a 40 mm; o resultado depende da instalação e das condições da aplicação.
Aplicação por barreira com distância de detecção de até 0,12 m	✓	O alcance informado para sensores fotoelétricos por barreira é de 0 a 0,12 m.
Ambiente com temperatura fora de -25 a 60 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 60 °C.
Rede que exige protocolo de comunicação industrial	✗	A ficha informa saída de comutação PNP e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o OK5008 IFM - Amplificador para Fibra Óptica ifm Automação Industrial PNP, M12, 660 nm

Confirme que o modelo requerido é OK5008 e que a aplicação utiliza saída PNP.
Verifique se a alimentação disponível está entre 10 e 36 V DC e se a carga respeita os limites da saída informados no datasheet.
Confirme que o conector disponível é M12 de 4 contatos, codificação A; consulte a pinagem oficial antes de fazer a ligação.
Instale o amplificador de modo compatível com a fibra óptica selecionada, seguindo as instruções do fabricante para a fibra e sua conexão.
Selecione e ajuste o modo de detecção e o alcance conforme a aplicação; respeite os limites informados para reflexão difusa ou barreira.
Após a ligação, verifique o indicador LED amarelo e teste a comutação no sistema antes de liberar a operação.

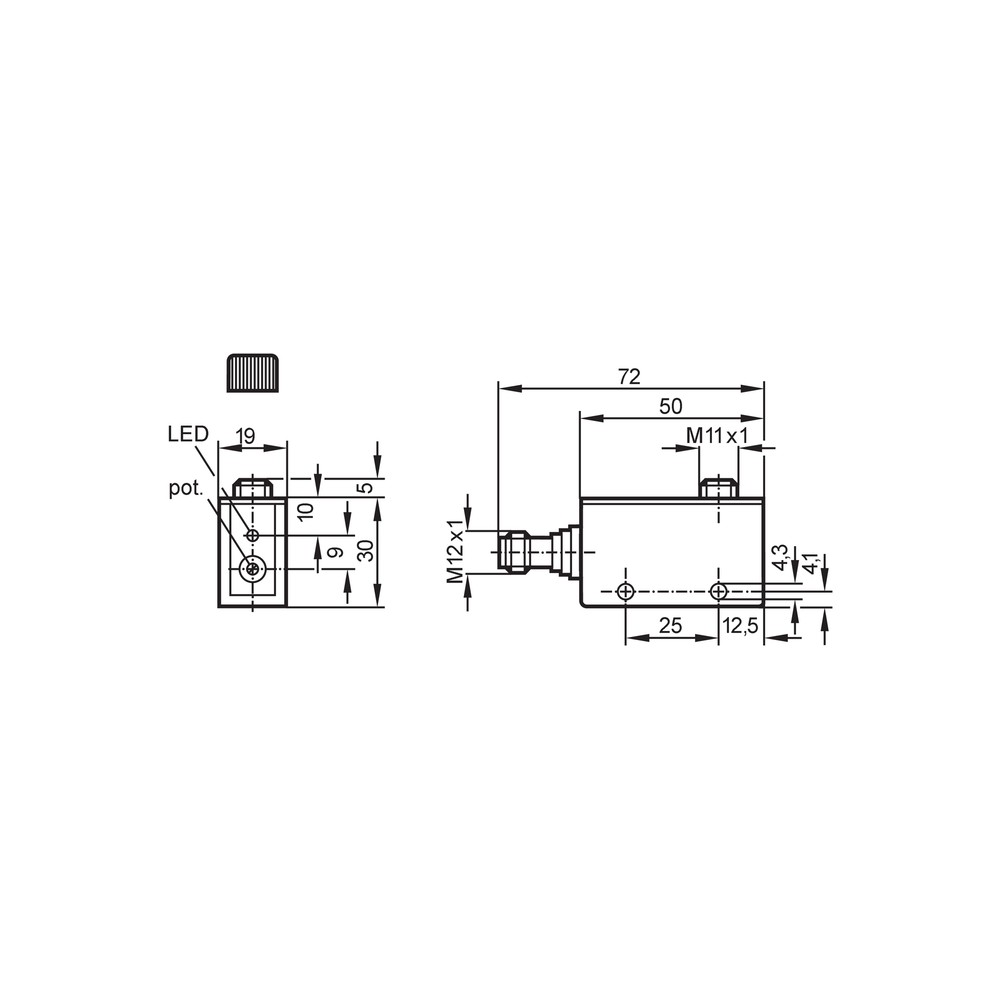

Desenho Dimensional

ACESSÓRIOS

Chave de fenda
2 parafusos M4 x 25 mm
2 arruelas
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o objeto está presente.	Alimentação ausente ou fora da faixa, ligação incorreta da saída PNP ou ajuste de detecção incompatível com a aplicação.	Meça a alimentação nos terminais, confira a pinagem no datasheet e observe o LED amarelo enquanto testa o objeto.
A saída permanece acionada ou não acionada conforme o esperado.	Modo Claro/Escuro programado diferente da lógica esperada pelo sistema.	Verifique a programação do modo de comutação e compare o comportamento com a lógica da entrada conectada.
Detecção instável ou alcance menor que o esperado.	Distância acima do alcance informado para o modo utilizado ou configuração/alinhamento da fibra não adequado à aplicação.	Identifique se a aplicação é por reflexão difusa ou barreira, confira a distância e consulte as instruções do fabricante para a fibra.
O amplificador interrompe a comutação ou a saída não aciona a carga.	Possível curto-circuito, sobrecarga, corrente de carga acima do limite ou ligação elétrica incorreta.	Desenergize o circuito, inspecione a fiação e a carga, confirme que a corrente não excede 250 mA e verifique a alimentação antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet OK5008 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OK5008 e para que tipo de sistema ele serve?

É um amplificador para fibra óptica da ifm destinado a aplicações industriais e de automação. Possui saída PNP e comutação Claro/Escuro programável.

O OK5008 funciona com qual tensão e tipo de saída?

Opera com alimentação de 10 a 36 V DC e fornece saída de comutação PNP. A corrente máxima constante especificada para a saída é 250 mA.

O que acompanha o produto?

A ficha informa uma chave de fenda, dois parafusos M4 x 25 mm, duas arruelas, dois anéis de pressão e duas porcas.

Posso ligar o OK5008 em um sistema que espera saída NPN?

Não como substituição direta: este modelo é especificado com saída PNP. Confirme o tipo de entrada do sistema antes da instalação.

Ele serve para alimentação AC ou acima de 36 V?

A ficha especifica alimentação de 10 a 36 V DC. Não há indicação de alimentação AC ou de operação acima desse limite.

O LED não indica comutação; o que devo verificar antes de trocar o amplificador?

Confira primeiro a alimentação, a pinagem do M12 no datasheet e o ajuste do alcance e do modo Claro/Escuro. A ficha identifica um LED amarelo para status de chaveamento.

A saída não aciona a carga; como verifico se há sobrecarga?

Verifique a corrente da carga e a fiação antes de substituir o produto. A corrente máxima constante da saída é 250 mA, e a ficha informa proteção contra curto-circuito e sobrecarga.

Devo comprar o amplificador avulso ou um conjunto com fibra óptica?

O item é identificado como amplificador para fibra óptica, e os dados fornecidos não especificam um conjunto de fibras incluído. Confirme separadamente a fibra compatível no datasheet ou com o fabricante.

Como escolho entre reflexão difusa e barreira para este modelo?

Use os limites correspondentes ao modo da aplicação: 0 a 40 mm para reflexão difusa e 0 a 0,12 m para barreira. Confirme a configuração da fibra e da instalação na documentação do fabricante.

Qual conector e pinagem devo usar na instalação?

A conexão informada é M12 de 4 contatos, codificação A. Consulte o datasheet do OK5008 para a pinagem; não presuma a função dos contatos apenas pela forma do conector.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação especificado para o OK5008.

Modo Claro/Escuro

Lógica de comutação programável indicada para a saída do amplificador.

Comprimento de onda

Medida que caracteriza a luz vermelha utilizada pelo amplificador.

Grau de proteção IP

Classificação de proteção do invólucro indicada na ficha do produto.

MTTF

Tempo médio até falha declarado como dado estatístico do produto; não equivale a vida útil garantida.
