Sensor de Reflexão Difusa Laser IFM OJ5158

Pré-visualizar: OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8

OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8

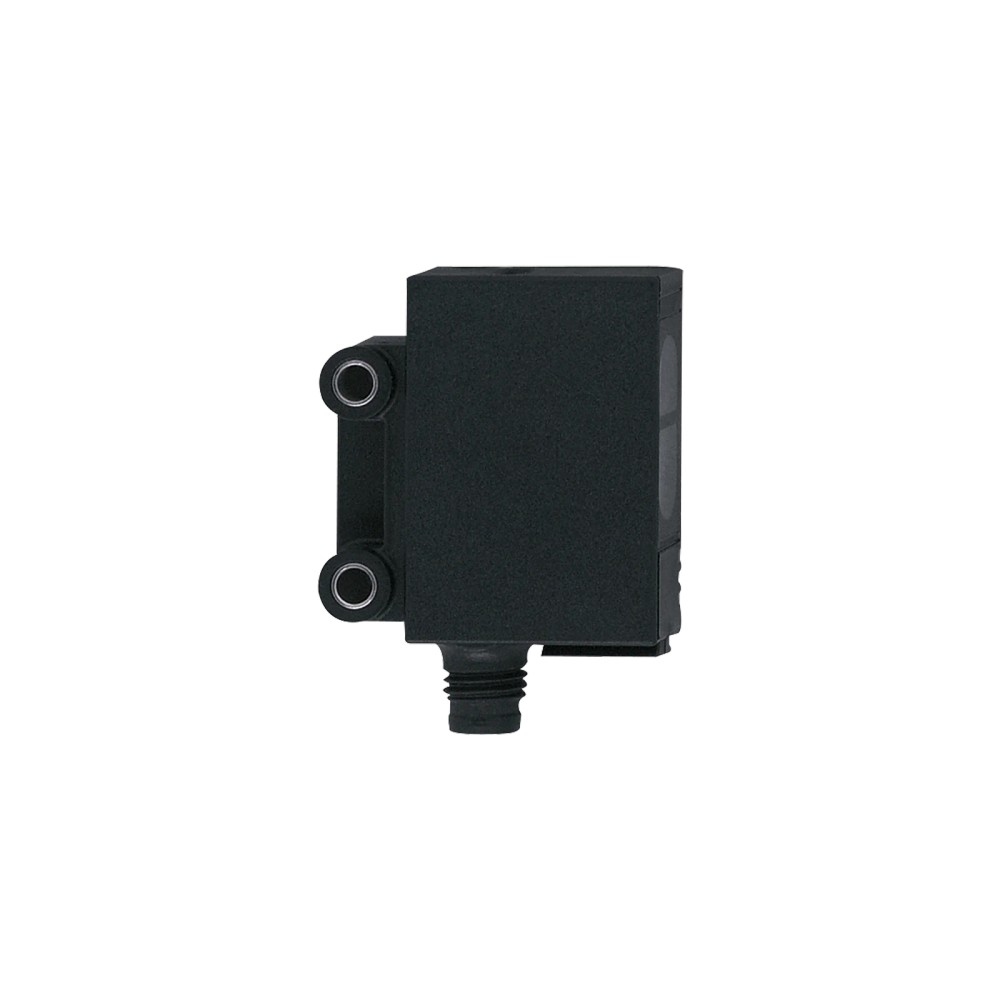

Imagem meramente ilustrativa

R$ 2.333,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5158
EAN: 4021179176590
NCM do produto: 85365090

Destaques do Produto Tipo Reflexão Difusa...mais

Fechar menu

Saiba mais sobre: "OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8"

Destaques do Produto

Tipo

Reflexão Difusa Laser

Alcance

150 mm

Saída

PNP

Conexão

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8

O sensor IFM OJ5158 é um dispositivo de reflexão difusa com emissão laser, projetado para detecção precisa de objetos em ambientes industriais com alcance de 150 mm. Ele opera com saída PNP e oferece configuração de modo de comutação claro/escuro, sendo protegido sob norma IP67. Sua robustez e precisão o tornam adequado para máquinas que exigem alta repetibilidade em espaços confinados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	OJ5158
Tecnologia	Laser
Alcance	150 mm
Saída	PNP
Grau de proteção	IP 67
Conexão	M8
Peso	28.25 g
Modo de comutação	Programável Claro/Escuro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença em linhas de montagem
Contagem de objetos pequenos
Posicionamento preciso de peças em máquinas

⚠ Considere outro se precisa de:

Ambientes com excesso de partículas que obstruam a lente laser
Distâncias de detecção superiores a 150 mm
Aplicações que exigem saída tipo NPN

APLICAÇÕES E USO

Detecção de objetos em esteiras de transporte
Monitoramento de presença em posições fixas
Contagem de peças em processos automáticos
Aplicação em ambientes com necessidade de proteção IP67

COMO ESCOLHER

Antes de comprar o OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8, verifique estes pontos:

Escolha este produto se:

Necessita de detecção precisa de objetos pequenos em distâncias curtas (até 150mm) utilizando tecnologia laser.

Considere outra opção se:

Seu sistema exige alcance superior a 150mm ou se o sinal de saída necessário for do tipo NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados ópticos
Tipo de sensor	Reflexão difusa	Princípio de funcionamento ótico
Tecnologia de emissão	Laser	Fonte de luz do sensor

Faixa de medição
Alcance	150 mm	Distância nominal de detecção

Dados elétricos
Saída de comutação	PNP	Tipo de sinal elétrico de saída
Modo de operação	Comutação de modo Claro/Escuro (programável)	Lógica de funcionamento

Dados mecânicos
Grau de proteção	IP 67	Proteção contra sólidos e líquidos
Conexão	M8	Interface de conexão física

COMPATIBILIDADE

Comunicação

• Digital (PNP)

Conexões

Elétrica Conector M8

Processo Montagem por rosca/suporte (padrão compacto)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes Industriais com água/poeira	✓	O grau de proteção IP67 garante resistência a condições de umidade e partículas.
Detecção de longas distâncias (> 200mm)	✗	O alcance nominal é limitado a 150 mm.
Sistemas de CLP com entrada PNP	✓	A saída do sensor é compatível com lógica positiva padrão industrial.

INSTALAÇÃO

Como instalar o OJ5158 IFM - Sensor Reflexão Difusa Laser IFM Detecção de objetos PNP 150mm IP67 M8

Verifique se a tensão de alimentação está na faixa compatível (24V).
Posicione o sensor a uma distância nominal de 150mm do alvo.
Conecte o cabo M8 de acordo com o diagrama de pinagem disponível.
Fixe o sensor utilizando os suportes adequados para garantir estabilidade.
Ajuste o modo de comutação (claro/escuro) conforme a necessidade do sistema.
Teste o alinhamento do feixe laser antes de iniciar a operação contínua.

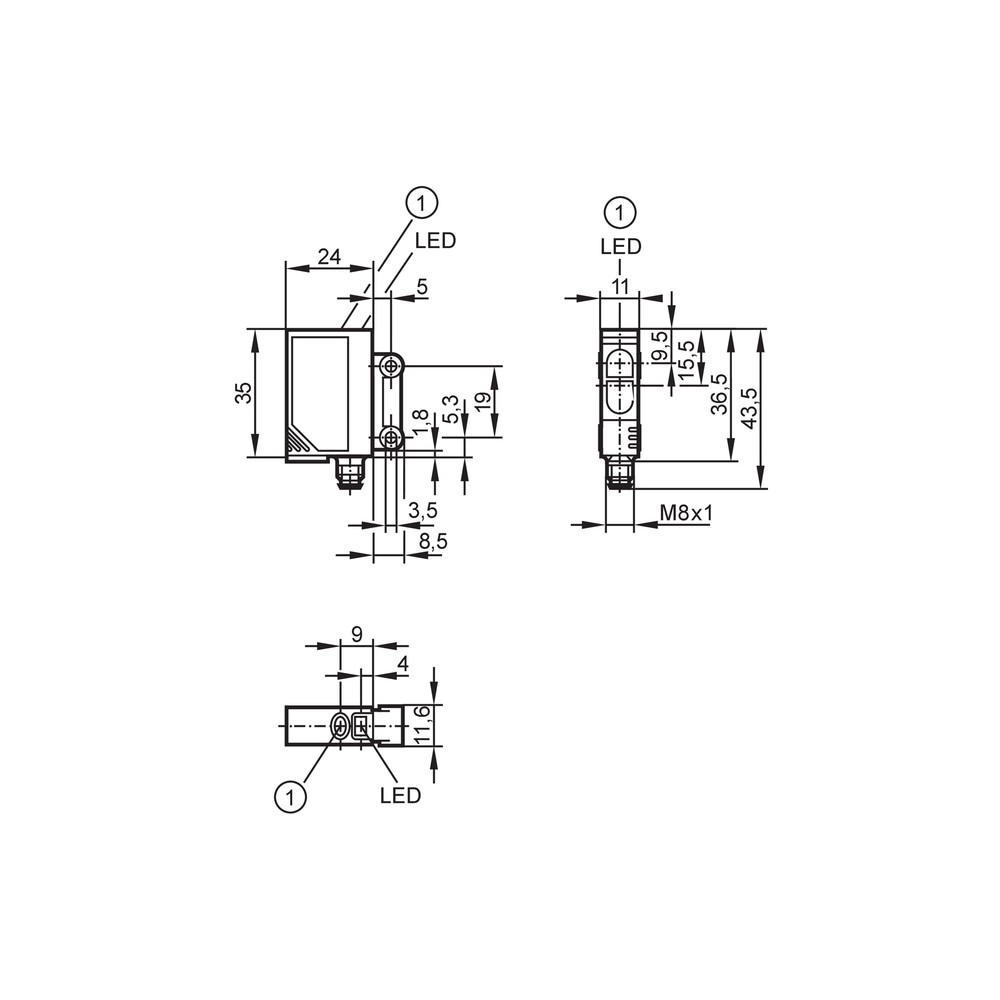

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comutação instável	Obstrução da lente	Limpar a lente e verificar a presença de sujeira ou poeira
LEDs indicadores apagados	Falha na alimentação	Medir a tensão de 24V nos pinos do conector M8
Detecção intermitente	Desalinhamento do objeto	Verificar se o objeto passa dentro do feixe laser e na distância de 150mm
Saída comutando ao contrário	Configuração incorreta	Verificar a programação do modo claro/escuro

DOCUMENTAÇÃO TÉCNICA

Datasheet OJ5158 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM OJ5158?

Este sensor é um dispositivo de detecção fotoelétrica por reflexão difusa a laser, ideal para detecção precisa de objetos em curtas distâncias de até 150 mm.

Quais as principais vantagens desta tecnologia de emissão laser?

Este modelo utiliza emissão laser com luz vermelha, garantindo alta precisão para a detecção de objetos pequenos ou em posições críticas.

O sensor pode detectar qualquer tipo de material?

O sensor não é indicado para detecção de objetos transparentes ou altamente reflexivos sem testes prévios, nem para distâncias superiores a 150 mm.

Posso ajustar o alcance deste sensor para 300 mm?

Não, este modelo possui alcance fixo de 150 mm; para distâncias maiores, deve-se consultar a linha de sensores com maior alcance da IFM.

O que fazer se o sensor não estiver detectando o objeto?

Se a luz de status não acender ou a saída não comutar, verifique primeiro se a alimentação de 24V está correta no pino 1 e 3 do conector M8.

Como diagnosticar problemas de falha de detecção?

O sintoma comum é a perda de detecção ou erros de comutação; a causa pode ser o desalinhamento da lente ou sujeira, verificável visualmente na face sensora.

Este modelo é compatível com entradas NPN?

Este sensor possui saída PNP, sendo ideal para sistemas que exigem lógica positiva, enquanto outros modelos podem utilizar NPN.

A comutação de modo claro/escuro é ajustável?

Sim, é possível configurar o modo de comutação entre claro ou escuro diretamente no dispositivo conforme a necessidade da automação.

Quais cuidados são necessários na instalação?

A instalação exige o alinhamento perpendicular ao objeto e a limpeza periódica da lente com pano macio, evitando produtos abrasivos.

Quem fornece este sensor e qual sua origem?

A IFM ELECTRONIC LTDA. é a fabricante e responsável técnica pelo produto, garantindo a procedência industrial e conformidade com as normas IP67.

GLOSSÁRIO TÉCNICO

Reflexão Difusa

Modo de operação onde o emissor e receptor estão no mesmo corpo, detectando a luz refletida pelo próprio objeto (Ref.: Datasheet IFM).

PNP

Tipo de saída que comuta o positivo da fonte (lógica positiva), comum em automação industrial (Ref.: Norma IEC).

IP67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: IEC 60529).

Laser

Tecnologia de emissão de luz colimada que permite maior foco e precisão que sensores ópticos comuns (Ref.: Especificação técnica).

Padrão de conector circular compacto de 8 mm de diâmetro para sensores industriais (Ref.: Norma DIN).
