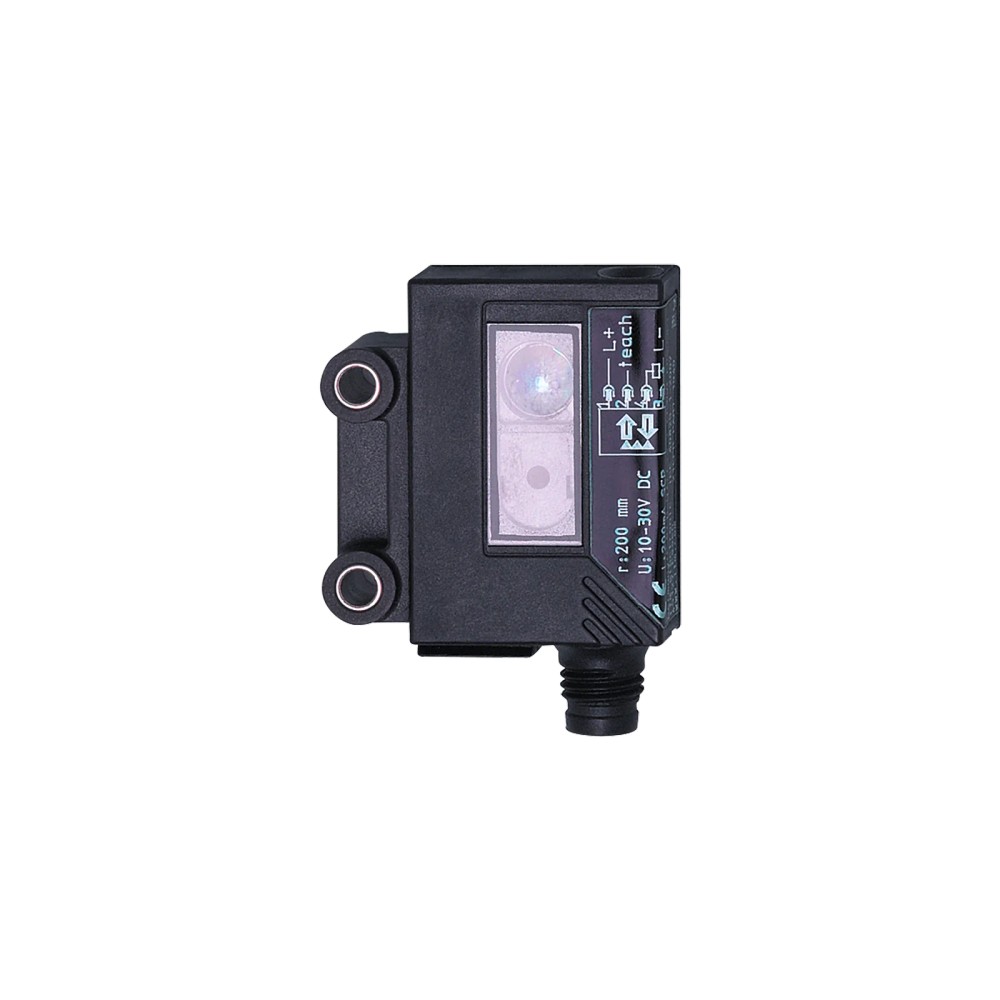

Sensor de Reflexão Difusa a Laser IFM OJ5152 200mm

Pré-visualizar: OJ5152 IFM - Sensor de Reflexão Difusa a Laser ifm Automação e Robótica 200mm PNP M8 IP67

OJ5152 IFM - Sensor de Reflexão Difusa a Laser ifm Automação e Robótica 200mm PNP M8 IP67

Imagem meramente ilustrativa

R$ 2.333,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5152
EAN: 4021179176569
NCM do produto: 85365090

Destaques do Produto Tipo Reflexão difusa...mais

Fechar menu

Saiba mais sobre: "OJ5152 IFM - Sensor de Reflexão Difusa a Laser ifm Automação e Robótica 200mm PNP M8 IP67"

Destaques do Produto

Tipo

Reflexão difusa laser

Alcance

200 mm

Saída

PNP

Conexão

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Reflexão Difusa a Laser OJ5152

O sensor OJ5152 da IFM é um dispositivo de reflexão difusa a laser com supressão de fundo, ideal para aplicações industriais de precisão. Ele oferece detecção a até 200 mm, tecnologia PNP e proteção IP67, sendo robusto para robótica e manuseio. Compacto, opera com alimentação de 10-30V DC e frequência de 1000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Referência	OJ5152
Marca	IFM
Alcance	200 mm
Tecnologia	Laser (Reflexão Difusa)
Saída	PNP
Conexão	M8
Proteção	IP67
Dimensões	35 x 24 x 11 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de robótica e montagem
Sistemas de manuseio de materiais
Aplicações que exigem supressão de fundo precisa
Contagem de peças pequenas com alta repetibilidade

⚠ Considere outro se precisa de:

Ambientes com alto nível de poeira, névoa ou fumaça que possam dispersar o feixe laser
Aplicações em áreas externas sem proteção contra intempéries
Detecção de objetos menores que 2 mm em alta velocidade sem calibração prévia

APLICAÇÕES E USO

Robótica para alinhamento e detecção de componentes
Tecnologia de montagem automatizada
Sistemas de manuseio e transporte de pequenas peças

COMO ESCOLHER

Antes de comprar o Sensor de Reflexão Difusa a Laser OJ5152, verifique estes pontos:

Quando escolher

Escolha este modelo quando precisar de detecção de objetos pequenos (até 2mm) em espaços confinados, onde a supressão de fundo é essencial para evitar leitura de objetos situados atrás do alvo.

Quando buscar outra opção

Busque alternativas se o objeto a ser detectado estiver além de 200 mm ou se o ambiente possuir alta incidência de reflexão especular que possa interferir no retorno do laser.

ESPECIFICAÇÕES TÉCNICAS

Dados Ópticos e Alcance
Alcance	15...200 mm	Faixa de detecção nominal para papel branco 200x200mm
Princípio de funcionamento	Reflexão difusa com supressão de fundo	Método de detecção óptica
Tipo de luz	Luz vermelha (650 nm)	Fonte de emissão luminosa
Classe Laser	1	Segurança conforme EN/IEC 60825-1

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admitida
Saída de comutação	PNP	Lógica de comutação elétrica
Frequência de comutação	1000 Hz	Capacidade máxima de resposta
Consumo de corrente	13 mA	Consumo típico sem carga

Dados Mecânicos e Construção
Grau de proteção	IP67	Nível de vedação contra sólidos e líquidos
Conexão	M8 (4 pinos)	Interface de conexão elétrica
Dimensões	35 x 24 x 11 mm	Gabinete retangular
Material da lente	PMMA	Material do protetor frontal

COMPATIBILIDADE

Comunicação

• Standard Switching Output (PNP)

Conexões

Elétrica Conector M8 (A-coded, 4 polos)

Processo M8

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Robótica / Montagem	✓	O tamanho compacto e a precisão do laser atendem perfeitamente a esses requisitos.
Ambientes Externos (Sem proteção)	✗	O IP67 não garante proteção contra sol direto ou condições climáticas agressivas de longo prazo.
Detecção de objetos opacos pequenos	✓	A resolução de 2mm e tecnologia laser são ideais para esta finalidade.

INSTALAÇÃO

Como instalar o Sensor de Reflexão Difusa a Laser OJ5152

Limpe a superfície de montagem para garantir a fixação estável.
Posicione o sensor utilizando os parafusos e porcas inclusos no kit.
Conecte o cabo M8 ao sensor, garantindo o travamento completo do conector.
Verifique a tensão de 10-30V DC antes de energizar o sistema.
Realize o alinhamento óptico visando o objeto alvo.
Verifique o LED verde para confirmar operação e o amarelo para status de comutação.

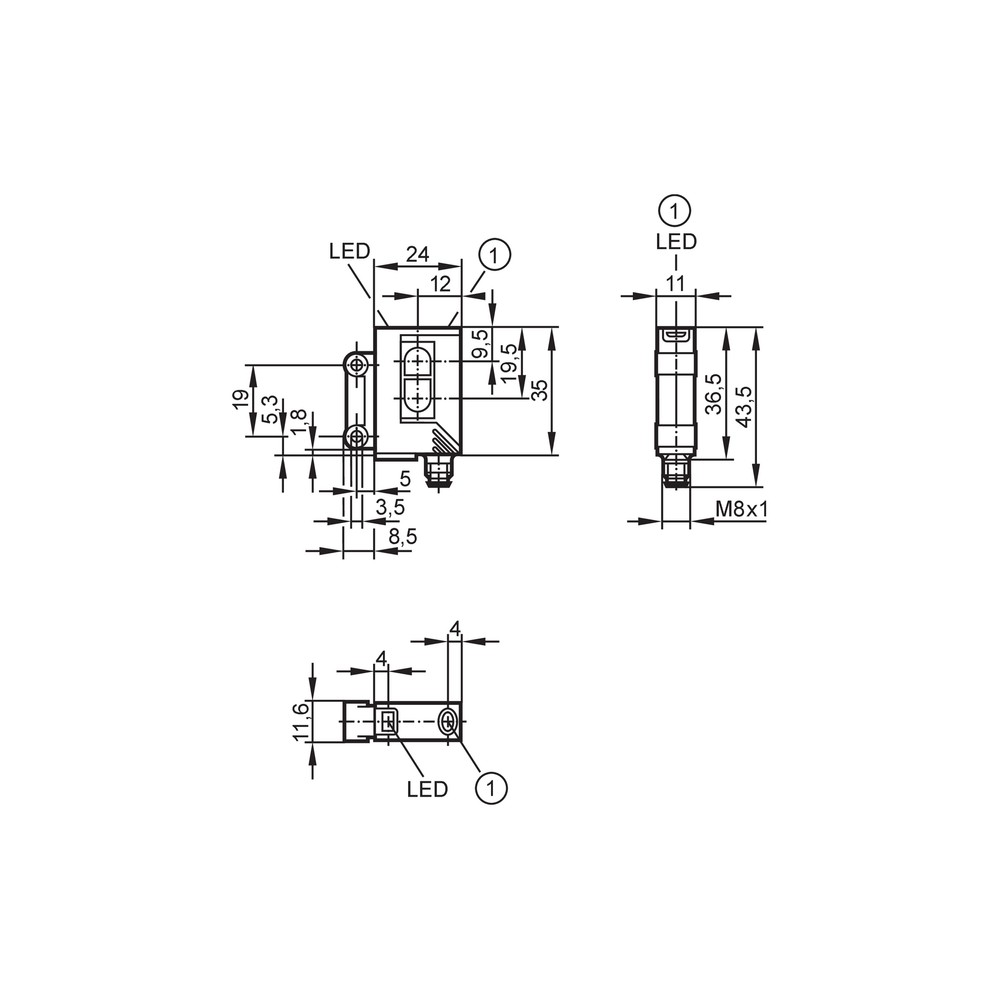

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Parafusos (2 unidades)
Anéis de pressão (2 unidades)
Porcas (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou não emite luz.	Tensão de alimentação incorreta ou fora da faixa de 10-30V DC.	Meça a tensão nos pinos de alimentação do conector M8.
Detecção de objetos de fundo ou falsos positivos.	Falha no ajuste da supressão de fundo (sensibilidade alta demais).	Ajuste o potenciômetro ou configuração para diminuir o alcance útil.
Objeto presente, mas o sensor não comuta.	Alinhamento incorreto do feixe laser com o objeto.	Verifique o LED de status; reajuste o posicionamento do sensor.
Comutação intermitente ou erro de sinal.	Conector M8 frouxo ou pinos danificados.	Inspecione visualmente os pinos e certifique-se de que o conector está firmemente rosqueado.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial OJ5152 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OJ5152 e onde ele é utilizado?

O OJ5152 é um sensor de reflexão difusa a laser projetado para detecção precisa de objetos em automação industrial, sendo ideal para robótica e linhas de montagem.

Quais itens acompanham o sensor na embalagem?

O produto acompanha: 2 parafusos, 2 anéis de pressão e 2 porcas para a fixação do componente.

Este sensor pode ser utilizado em aplicações externas sem proteção?

Este sensor não é adequado para ambientes externos expostos a luz solar intensa, poeira excessiva ou condições climáticas severas, pois sua tecnologia laser e grau de proteção IP67 são otimizados para ambientes industriais controlados.

O OJ5152 funciona para detectar vidro ou materiais transparentes?

Não, este modelo não é compatível com detecção de materiais transparentes (como vidro ou garrafas PET) a menos que haja uma superfície de remissão adequada conforme as especificações de alcance, pois o princípio é reflexão difusa.

Meu sensor parou de funcionar, o que devo verificar primeiro?

Se o sensor parar de comutar, verifique a tensão de alimentação (10-30V DC) e certifique-se de que a fiação do conector M8 está íntegra.

O sensor está disparando com objetos no fundo, como resolver?

Se o sensor detecta objetos indevidos no fundo, a causa provável é a configuração da sensibilidade. Realize o ajuste da supressão de fundo para garantir que apenas o objeto desejado seja detectado.

Por que escolher este modelo laser em vez de um sensor infravermelho convencional?

A escolha entre este modelo e um sensor fotoelétrico comum depende da precisão e do tamanho do objeto. O laser de classe 1 do OJ5152 permite detectar objetos a partir de 2mm com maior precisão que sensores infravermelhos padrão.

Quais as vantagens de comprar este modelo por aqui?

A compra direta deste canal oferece faturamento direto pelo fornecedor (IFM), garantindo procedência e suporte oficial sem a necessidade de intermediários ou cotações adicionais.

Quais os cuidados essenciais na instalação?

A instalação exige o alinhamento do feixe laser com o objeto. Certifique-se de fixar o sensor com os acessórios inclusos e verificar a queda de tensão máxima de 2,5V na saída.

Como é garantida a procedência deste sensor?

Este componente é um item de automação industrial manufaturado pela IFM, com procedência garantida e suporte técnico conforme normas da marca.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Recurso que permite ao sensor ignorar objetos localizados atrás da distância de detecção definida, mantendo a precisão (Ref.: Característica especial).

PNP

Tipo de saída de comutação que comuta o positivo (tensão de alimentação) para a carga (Ref.: Saída de comutação).

IP67

Classificação de proteção contra penetração de poeira e imersão temporária em água (Ref.: Grau de proteção).

Laser Classe 1

Classificação de laser segura sob condições normais de operação, sem necessidade de proteção ocular adicional (Ref.: Classe de proteção do laser).

Reflexão Difusa

Princípio onde o sensor detecta a luz refletida diretamente pelo objeto alvo, não exigindo um refletor separado (Ref.: Princípio de funcionamento).
