Sensor Reflexão Difusa IFM OJ5148

Pré-visualizar: OJ5148 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP IP67 M8

OJ5148 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP IP67 M8

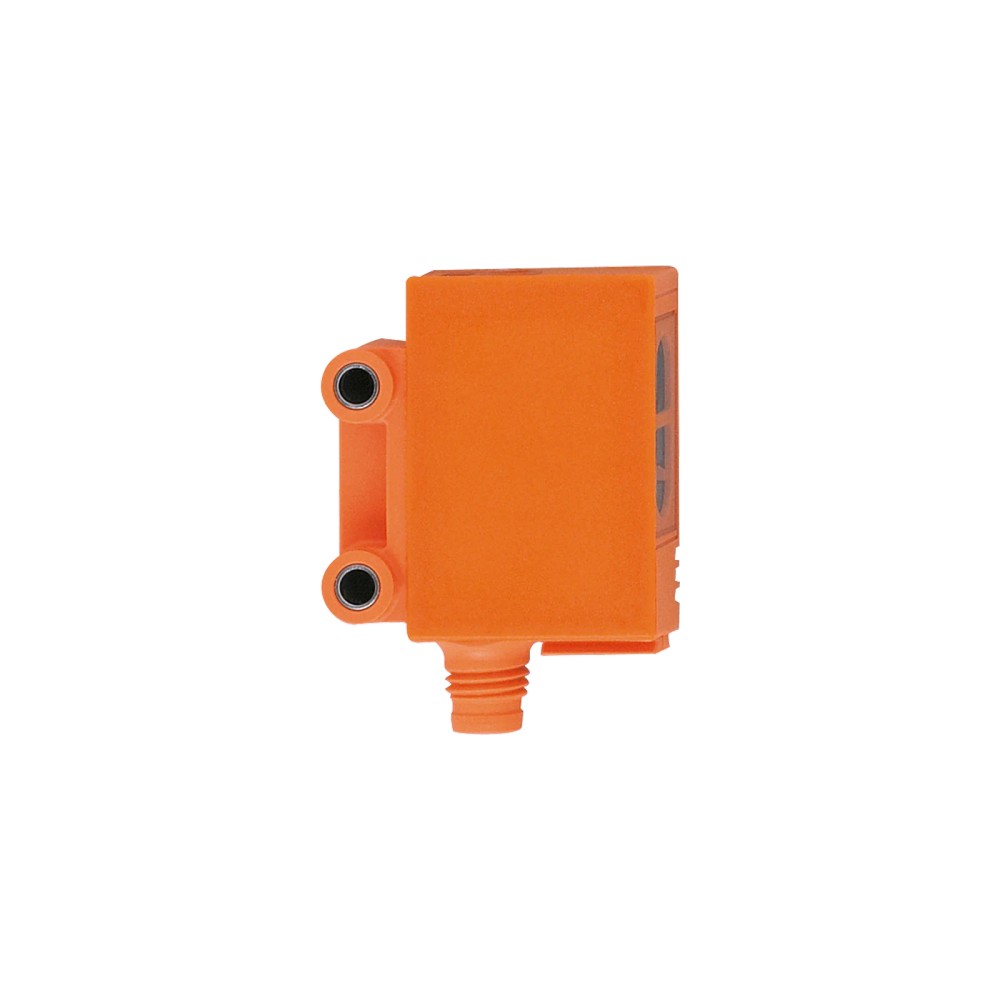

Imagem meramente ilustrativa

R$ 1.677,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5148
EAN: 4021179176552
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "OJ5148 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP IP67 M8"

Destaques do Produto

Tecnologia

Reflexão difusa com supressão de fundo

Alcance especificado

15 a 400 mm

Tipo de saída

PNP

Alimentação

10 a 30 V DC

Conexão elétrica

M8, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OJ5148 IFM – Sensor de Reflexão Difusa com Supressão de Fundo, 400 mm, saída PNP, IP67, conexão M8

O OJ5148 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais e de automação. Opera com luz vermelha e alcance especificado de 15 a 400 mm, conforme a referência de medição indicada pelo fabricante. Possui saída de comutação PNP, conexão elétrica M8 de 4 contatos e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance	15 a 400 mm; referência: papel branco 200 × 200 mm, 90% de remissão
Saída de comutação	PNP
Modo de comutação	Claro/Escuro, programável
Tensão de operação	10 a 30 V DC
Conexão elétrica	1 × M8, codificação A, 4 contatos
Grau de proteção	IP67
Frequência de comutação	1.000 Hz em DC
Dimensões	35 × 11 × 24 mm
Temperatura de operação	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em sistemas industriais e de automação, quando a aplicação requer saída PNP e a distância de detecção está dentro do alcance especificado.
Instalações com alimentação de 10 a 30 V DC, conexão elétrica M8 de codificação A com 4 contatos e condições ambientais dentro de -25 a 60 °C.
Aplicações em que sejam pertinentes a supressão de fundo e a programação do modo de comutação Claro/Escuro.

⚠ Considere outro se precisa de:

Não selecione para uma interface que exija saída diferente de PNP sem confirmar a compatibilidade elétrica do sistema.
Não selecione para alimentação fora da faixa de 10 a 30 V DC ou para uma aplicação que exija alcance além de 400 mm.
Não assuma que a conexão M8 garante compatibilidade elétrica: confirme codificação, número de contatos e pinagem do equipamento correspondente.

APLICAÇÕES E USO

Detecção de objetos em máquinas e sistemas de automação industrial, desde que a distância de detecção esteja dentro do alcance especificado e a instalação considere a referência de medição do fabricante: papel branco de 200 × 200 mm com 90% de remissão.
Aplicações que necessitam de saída PNP e alimentação de 10 a 30 V DC; a entrada do controlador ou dispositivo receptor deve ser compatível com o sinal e a pinagem do sensor.
Instalações com temperatura ambiente de operação entre -25 e 60 °C e requisito de proteção IP67, observadas as condições de montagem e uso indicadas no datasheet.
Possibilidade inferida: detecção de presença de peças ou produtos em linhas automatizadas. Validar previamente o comportamento com o material, cor, acabamento, geometria e distância reais do alvo; a ficha não especifica desempenho para cada material.

COMO ESCOLHER

Antes de comprar o OJ5148 IFM – Sensor de Reflexão Difusa com Supressão de Fundo, 400 mm, saída PNP, IP67, conexão M8, verifique estes pontos:

Escolha o OJ5148 quando

A aplicação requer um sensor de reflexão difusa com supressão de fundo, saída PNP, alimentação de 10 a 30 V DC e detecção dentro do alcance declarado pelo fabricante. Considere também a conexão M8 de codificação A, com 4 contatos.

Avalie outra opção quando

A interface exigir saída que não seja PNP, a alimentação estiver fora de 10 a 30 V DC, a distância necessária exceder 400 mm ou a conexão elétrica não corresponder a M8, codificação A, 4 contatos. Para outras exigências de detecção, valide a aplicação e os limites no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5148	Código do produto informado no anúncio e no datasheet.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Categoria de produto	Sensor fotoelétrico	Classificação do produto no anúncio.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio e característica de detecção informados pelo fabricante.
Aplicação	Aplicações industriais e automação industrial	Descrição de aplicação fornecida na ficha; a adequação depende das condições reais de instalação.
Característica especial	Supressão de fundo	Característica indicada na ficha do produto.
Princípio de funcionamento	Sensores de reflexão difusa	Classificação funcional informada pelo fabricante.

Dados ópticos e faixa de detecção
Alcance	15 a 400 mm	Faixa informada para papel branco de 200 × 200 mm com 90% de remissão; o alcance depende da referência especificada.
Fonte de luz	Luz vermelha	Tipo de luz indicado na ficha.
Comprimento de onda	660 nm	Comprimento de onda informado para a fonte luminosa.
Alcance ajustável	Sim	A ficha informa ajuste do alcance/alcance de detecção.
Diâmetro máximo da mancha de luz	18 mm	Dimensão informada para a mancha de luz no alcance.
Orientação da lente	Óptica lateral	Orientação indicada na ficha.
Material da lente/protetor frontal	PMMA	Material indicado para o protetor frontal.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Valor informado na ficha; consulte o datasheet para as condições detalhadas de medição.
Classe de proteção elétrica	III	Classe indicada na ficha do produto.
Observação de alimentação	Tensão de serviço “supply class 2” conforme cULus	Observação registrada na ficha; consulte o fabricante para aplicação e interpretação normativa.
Norma EMC	EN 60947-5-2	Norma de referência informada para compatibilidade eletromagnética.

Saídas e interfaces elétricas
Função elétrica / saída de comutação	PNP	Tipo de saída indicado na ficha.
Modo de comutação	Claro/Escuro, programável	Modo de comutação informado como programável.
Conexão elétrica	1 × M8; codificação A; 4 contatos	Especificação da conexão elétrica; confirme a pinagem antes da instalação.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente constante informado para a saída; não exceder o valor especificado.
Frequência de comutação DC	1.000 Hz	Frequência informada para operação em DC.
Proteção contra curto-circuitos	Sim; versão por impulso	Proteção especificada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Trava eletrônica	Sim	Recurso indicado na ficha.

Condições ambientais e confiabilidade
Temperatura ambiente de operação	-25 a 60 °C	Faixa de temperatura informada para operação.
Grau de proteção	IP67	Grau declarado na ficha; respeite as condições de instalação e uso do fabricante.
MTTF	556 anos	Valor informado na ficha como MTTF; não representa garantia ou vida útil assegurada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	35 × 11 × 24 mm	Comprimento × largura × altura, conforme dados do produto.
Material do invólucro	ABS	Material indicado para o invólucro.
Material da janela dos LEDs	SEPS	Material indicado na ficha para a janela dos LEDs.
Material do botão	SEPS	Material indicado na ficha.
Peso	34,9 g	Valor informado no dataset do produto.
Material incluído	2 parafusos, 2 anéis de pressão e 2 porcas	Itens indicados como incluídos na ficha.

Displays e elementos de operação
Display de operação	1 × LED verde	Indicador de operação informado na ficha.
Display de status de chaveamento	1 × LED amarelo	Indicador de status de chaveamento informado na ficha.

Identificação comercial e regulatória
SKU / Part Number	OJ5148	Identificação do produto no anúncio.
GTIN	4021179176552	Código GTIN informado na ficha.
NCM	8536.50.90	Classificação informada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade indicada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação de dados informado na ficha; o produto é especificado com saída de comutação PNP.

• A conexão indicada é 1 × M8, codificação A, com 4 contatos. Confirme a pinagem no datasheet antes de conectar.

Conexões

Elétrica Conexão elétrica M8, codificação A, 4 contatos; saída de comutação PNP; tensão de operação de 10 a 30 V DC. A compatibilidade elétrica depende também da pinagem e dos requisitos da entrada do dispositivo conectado, que devem ser conferidos no datasheet.

Processo Não há conexão de processo informada. Trata-se de sensor fotoelétrico; a montagem mecânica deve ser conferida conforme o desenho dimensional e a aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP, alimentação de 10 a 30 V DC e conexão M8 de codificação A com 4 contatos	✓	Corresponde às especificações elétricas e de conexão informadas; confirme a pinagem e os requisitos da entrada no datasheet e no dispositivo receptor.
Entrada que requer sinal de saída diferente de PNP	✗	A ficha especifica saída PNP; não informa uma variante de saída diferente neste modelo.
Sistema alimentado fora de 10 a 30 V DC	✗	A tensão de operação indicada para o sensor é de 10 a 30 V DC.
Detecção de objetos dentro do alcance especificado, com a referência de medição indicada	✓	O alcance informado é de 15 a 400 mm para papel branco de 200 × 200 mm com 90% de remissão; o comportamento com outros alvos deve ser validado na aplicação.
Aplicação que exige detecção além de 400 mm	✗	O alcance máximo informado na ficha é 400 mm.
Ambiente dentro da faixa de temperatura de operação e com requisito de proteção IP67	✓	A ficha informa temperatura de operação de -25 a 60 °C e grau de proteção IP67; a instalação deve respeitar as condições de uso especificadas pelo fabricante.

INSTALAÇÃO

Como instalar o OJ5148 IFM – Sensor de Reflexão Difusa com Supressão de Fundo, 400 mm, saída PNP, IP67, conexão M8

Confirme no datasheet que a aplicação atende à faixa de alimentação, saída PNP, distância de detecção e temperatura de operação especificadas.
Confira o espaço de montagem e as dimensões do sensor no desenho em escala antes de fixá-lo.
Posicione a óptica lateral voltada para a área de detecção e alinhe o sensor com o alvo, respeitando a distância prevista para a aplicação.
Fixe o sensor utilizando os elementos de montagem compatíveis; a ficha informa que acompanham o produto 2 parafusos, 2 anéis de pressão e 2 porcas.
Antes de energizar, verifique a compatibilidade da conexão M8, codificação A, dos 4 contatos e da pinagem com o cabo e o dispositivo receptor. Consulte o datasheet para a ligação.
Alimente dentro de 10 a 30 V DC e verifique a indicação dos LEDs e a comutação no sistema; programe o modo Claro/Escuro conforme a necessidade da aplicação.

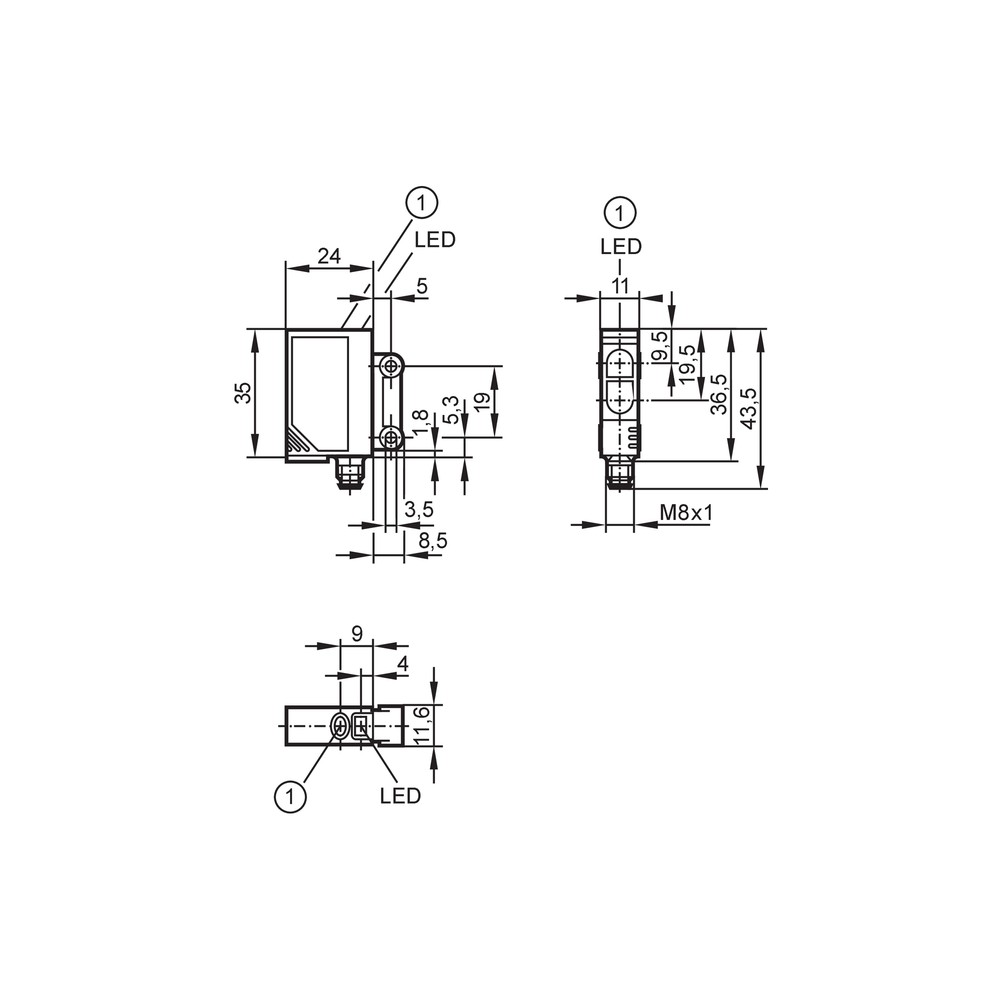

Desenho Dimensional

ACESSÓRIOS

2 parafusos
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está presente.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP ou distância/condição do alvo diferente da referência de detecção.	Meça a alimentação e confirme que está entre 10 e 30 V DC; confira a pinagem no datasheet e teste a detecção dentro do alcance indicado, considerando a referência de alvo informada.
A saída permanece acionada ou não apresenta o estado esperado.	Modo Claro/Escuro programado diferente do necessário para a lógica da aplicação, ou incompatibilidade entre a saída PNP e a entrada receptora.	Verifique a programação do modo de comutação e confirme no esquema do sistema que a entrada aceita sinal PNP; consulte o datasheet para o procedimento de configuração.
Detecção instável quando o alvo ou o fundo muda.	Condições reais de remissão, cor, acabamento, geometria ou distância diferentes da referência de alcance especificada.	Compare a instalação com a referência de papel branco de 200 × 200 mm e 90% de remissão; teste a posição e o ajuste do alcance com o alvo real, dentro da faixa permitida.
O sensor não opera após a conexão ou apresenta comportamento elétrico irregular.	Conexão M8 com pinagem incompatível, polaridade incorreta ou carga que excede os limites da saída.	Desenergize o circuito e confira codificação, contatos e pinagem no datasheet; depois valide a alimentação, a polaridade e se a carga respeita o limite de corrente constante de 200 mA.

DOCUMENTAÇÃO TÉCNICA

Datasheet OJ5148 em português (Datasheet) Desenho em escala OJ5148 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OJ5148 e para que tipo de sistema ele serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado a aplicações industriais e de automação. A ficha especifica saída PNP e alcance de 15 a 400 mm, conforme a referência de medição do fabricante.

O que acompanha o sensor?

A ficha informa 2 parafusos, 2 anéis de pressão e 2 porcas como material incluído. Não há indicação de cabo ou fonte de alimentação como item incluído.

O OJ5148 funciona com uma entrada que exige saída NPN?

A ficha especifica saída PNP e não informa uma versão NPN deste modelo. Confirme o tipo de entrada do equipamento receptor antes da compra.

Posso alimentar o OJ5148 com tensão AC?

A ficha informa operação de 10 a 30 V DC. Não há especificação de alimentação AC para este modelo.

O LED acende, mas o sensor não detecta o objeto; o que devo verificar?

Verifique se o objeto está dentro do alcance e compare as condições do alvo com a referência de papel branco de 200 × 200 mm e 90% de remissão. Confira também o alinhamento e a programação do modo Claro/Escuro.

A saída não muda de estado no controlador; preciso trocar o sensor?

Antes de trocar, confirme a compatibilidade da entrada com saída PNP, a pinagem M8 e a alimentação de 10 a 30 V DC. Verifique também se o modo Claro/Escuro programado corresponde à lógica esperada.

Quando devo escolher este modelo em vez de um sensor de outra tecnologia?

Escolha o OJ5148 quando a aplicação for compatível com reflexão difusa com supressão de fundo, saída PNP, alimentação de 10 a 30 V DC e alcance especificado de até 400 mm. Para requisitos diferentes, compare as especificações da aplicação com o datasheet de outra opção.

Este sensor é vendido como kit com cabo e fonte?

A ficha lista o sensor e os elementos de montagem — parafusos, anéis de pressão e porcas —, mas não indica cabo ou fonte como itens incluídos. Confirme os componentes necessários para a instalação separadamente.

Como faço a ligação M8 sem inverter os contatos?

Confira no datasheet a pinagem correspondente à conexão M8 de codificação A com 4 contatos antes de ligar. A ficha resumida não detalha a função de cada contato.

Há informação de garantia ou procedência técnica na ficha?

A ficha do produto não informa condições de garantia. Para instalação e ligação, consulte o datasheet oficial do OJ5148.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que o sensor recebe a luz refletida pelo próprio objeto detectado.

Supressão de fundo

Característica indicada para distinguir o alvo do fundo dentro das condições de detecção previstas pelo fabricante.

PNP

Tipo de saída de comutação especificado para o sensor; a entrada receptora deve ser eletricamente compatível.

Modo Claro/Escuro

Lógica de comutação selecionável informada para o produto; deve ser configurada conforme a lógica requerida pelo sistema.

IP67

Grau de proteção declarado na ficha do produto; as condições de instalação e uso devem seguir as orientações do fabricante.
