Sensor de Reflexão Difusa IFM OJ5144

Pré-visualizar: OJ5144 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 400mm M8 IP67

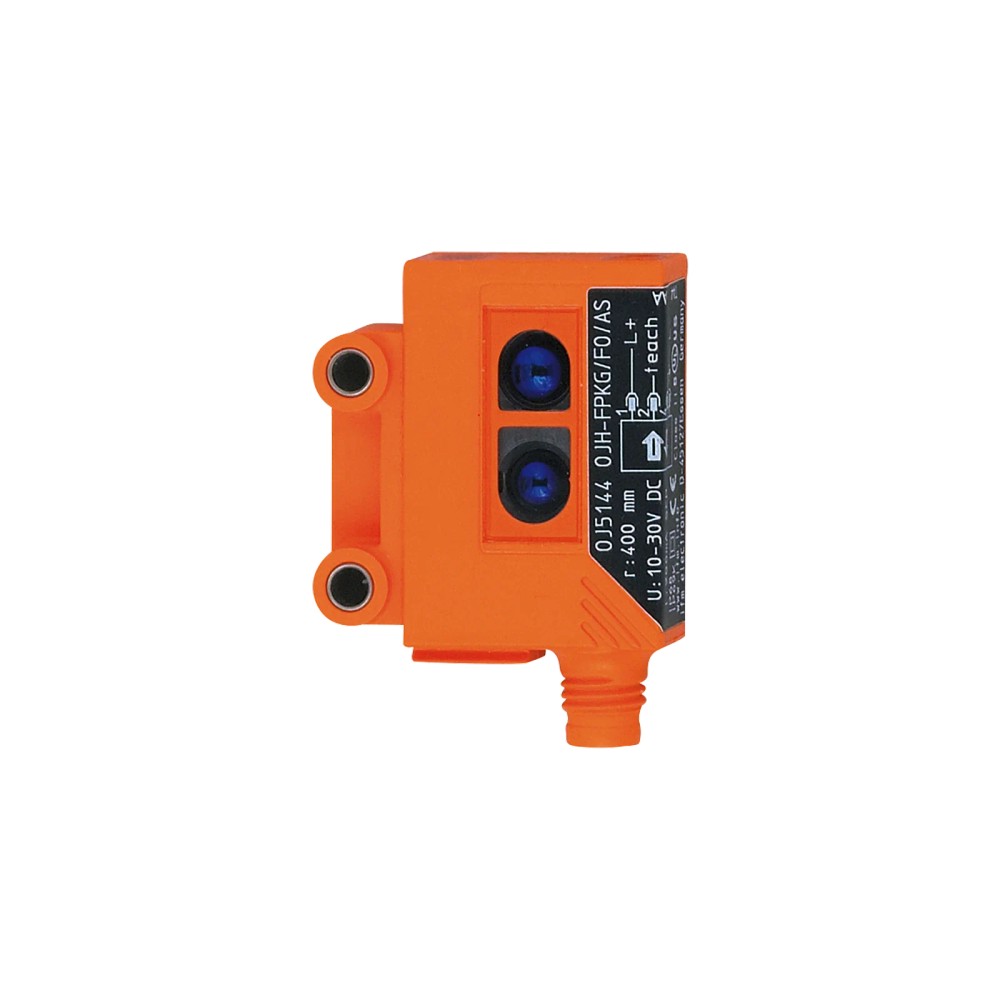

OJ5144 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 400mm M8 IP67

Imagem meramente ilustrativa

R$ 1.648,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5144
EAN: 4021179176545
NCM do produto: 85365090

Destaques do Produto Alcance 400 mm...mais

Fechar menu

Saiba mais sobre: "OJ5144 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 400mm M8 IP67"

Destaques do Produto

Alcance

400 mm

Saída

PNP

Conexão

Supressão de Fundo

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Reflexão Difusa IFM OJ5144 com Supressão de Fundo 400mm PNP M8

O OJ5144 é um sensor fotoelétrico de reflexão difusa com supressão de fundo da IFM, projetado para detecção precisa em automação industrial. Ele opera com luz vermelha visível, oferecendo um alcance ajustável de 15 a 400 mm e saída PNP. É uma solução compacta, robusta com proteção IP67, ideal para ambientes industriais que exigem alta confiabilidade no chaveamento.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	400 mm
Saída	PNP
Fonte de Luz	Luz Vermelha
Conexão	M8
Proteção	IP 67
Tensão	10-30 V DC
Frequência	1000 Hz
Material	ABS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças opacas em esteiras transportadoras.
Controle de presença em máquinas de montagem automatizadas.
Aplicações em espaços reduzidos devido ao formato compacto.

⚠ Considere outro se precisa de:

Ambientes com alta interferência de luz infravermelha externa.
Detecção de materiais transparentes (vidro, PET) sem tratamento superficial.
Superfícies com reflexão especular que possam confundir a supressão de fundo.

APLICAÇÕES E USO

Detecção de presença de peças em linhas de montagem.
Controle de fluxo de objetos em esteiras transportadoras.
Automação de máquinas operatrizes que exigem detecção sem contato físico.
Monitoramento de posição onde o fundo (máquina/estrutura) deve ser ignorado.

COMO ESCOLHER

Antes de comprar o Sensor de Reflexão Difusa IFM OJ5144 com Supressão de Fundo 400mm PNP M8, verifique estes pontos:

Escolha este modelo quando:

Necessitar de um sensor de reflexão difusa que ignore fundos fixos (supressão de fundo) dentro de um alcance de 400 mm com saída PNP em ambientes industriais padrão.

Busque outra opção quando:

A aplicação exigir detecção a distâncias superiores a 400 mm, comunicação por protocolo IO-Link ou se o objeto for transparente, o que exigiria um sensor de barreira ou tecnologia diferente.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Princípio de funcionamento	Sensores de reflexão difusa	Tipo de detecção optoeletrônica
Supressão de fundo	Sim	Capacidade de ignorar objetos distantes

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Saída de comutação	PNP	Tipo de sinal elétrico
Corrente de saída	200 mA	Capacidade máxima de carga
Consumo de corrente	25 mA	Consumo em repouso

Performance Óptica
Alcance	15...400 mm	Distância nominal de operação
Fonte de luz	Luz vermelha	Comprimento de onda de 660 nm

Dados Mecânicos
Grau de proteção	IP 67	Resistência a contaminantes
Dimensões	35 x 24 x 11 mm	Invólucro retangular
Material da lente	PMMA	Protetor frontal

COMPATIBILIDADE

Comunicação

• N/A (Saída binária padrão)

Conexões

Elétrica Conector M8, 4 polos, codificação A

Processo Montagem por parafusos (inclusos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos em ambiente fabril com poeira	✓	O grau de proteção IP67 e a tecnologia de luz vermelha garantem estabilidade em ambientes típicos de fábrica.
Conexão com CLP (Controlador Lógico Programável)	✓	Saída PNP é compatível com a grande maioria das entradas de CLPs industriais padrão 24V.
Uso em sistemas de rede Fieldbus (ex: Profinet, EtherCAT)	✗	O sensor é um dispositivo binário simples (IO) e não possui interface de comunicação de rede nativa.

INSTALAÇÃO

Como instalar o Sensor de Reflexão Difusa IFM OJ5144 com Supressão de Fundo 400mm PNP M8

Verifique a integridade da embalagem e o conector M8 do sensor.
Utilize os parafusos e porcas inclusos para fixar o sensor em suporte rígido.
Alinhe a face óptica do sensor perpendicularmente ao objeto a ser detectado.
Conecte o cabo M8 (codificação A) garantindo o aperto correto para vedação IP67.
Aplique tensão de alimentação (10-30V DC) e verifique o LED verde de operação.
Realize testes de acionamento posicionando objetos no alcance de 400mm e observe o LED amarelo.

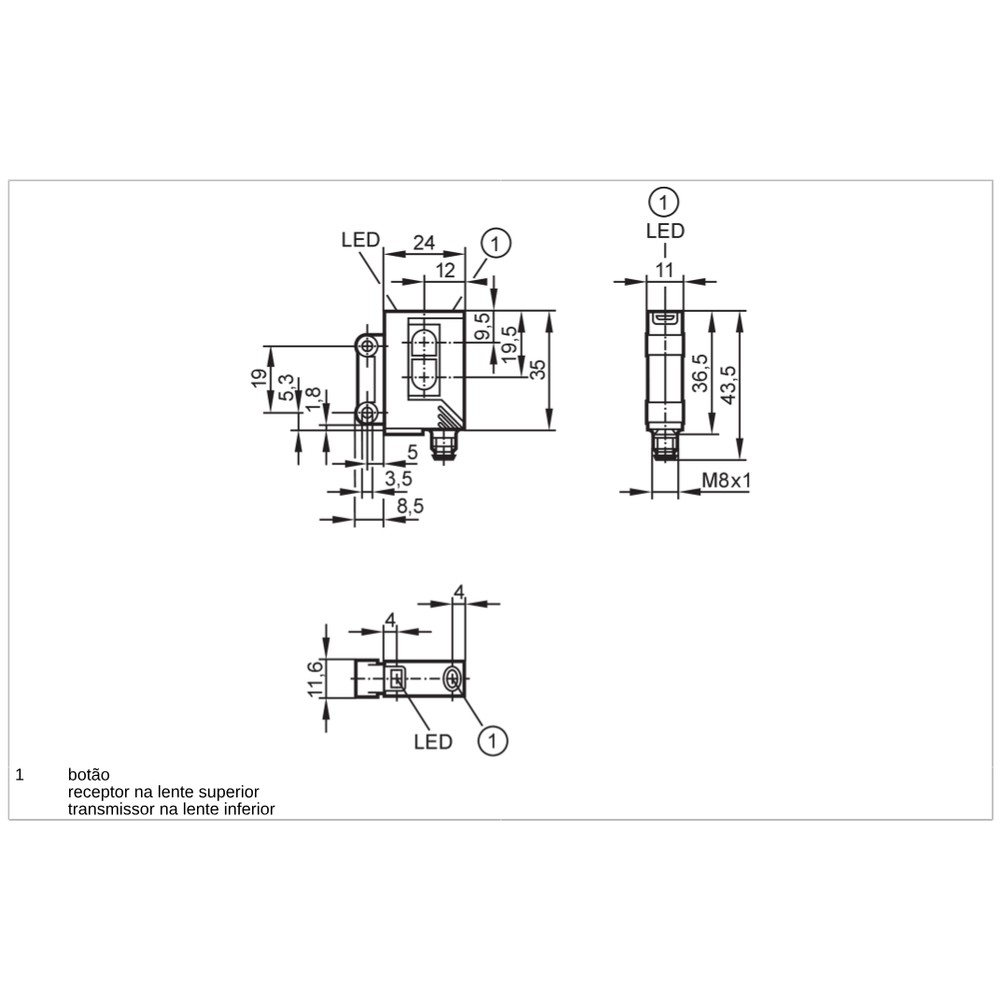

Desenho Dimensional

ACESSÓRIOS

2 parafusos de fixação
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta intermitentemente.	Objeto fora da faixa de 15-400mm ou lente suja.	Limpar a lente e ajustar a distância entre o sensor e o objeto.
LED de operação verde apagado.	Tensão fora da faixa 10-30V DC ou curto na saída.	Medir a tensão no conector M8 e verificar status do controlador.
Sinal não chega ao CLP ou controlador.	Cabo M8 mal conectado ou quebrado.	Testar continuidade do cabo de conexão.
Sensor aciona invertido (aciona quando deveria estar parado).	Configuração de modo Claro/Escuro incorreta.	Verificar a programação do modo de comutação no controlador ou sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OJ5144 e qual sua principal função?

Este sensor é um dispositivo fotoelétrico de reflexão difusa com supressão de fundo, projetado para detecção precisa de objetos em automação industrial, operando com luz vermelha e alcance de até 400 mm.

Quais itens acompanham o sensor na embalagem?

O sensor acompanha 2 parafusos, 2 anéis de pressão e 2 porcas para fixação, conforme as especificações do fabricante.

Este sensor pode ser usado para detectar objetos transparentes ou espelhados?

O OJ5144 não é indicado para detecção de objetos transparentes ou superfícies com brilho especular extremo, onde a supressão de fundo pode ser superada pela reflexão da luz.

O sensor OJ5144 suporta comunicação via IO-Link?

Não, este modelo não possui comunicação IO-Link. Ele opera com saída de comutação binária padrão PNP.

Como identificar se o sensor parou de detectar os objetos?

O sintoma comum é o LED amarelo de status não acender ao passar um objeto, podendo indicar falha na detecção, desalinhamento da peça ou falha na alimentação elétrica.

O que verificar antes de substituir o sensor por suspeita de defeito?

Verifique a tensão de alimentação de 10...30V DC no conector M8 e confirme se a saída PNP está sendo lida pelo controlador. Se a falha persistir, verifique a integridade do cabo M8 e as conexões.

Por que escolher este modelo com supressão de fundo ao invés de um sensor comum?

A escolha entre modelos depende do range e tipo de saída. O OJ5144 oferece supressão de fundo fixa para 400mm, sendo superior a sensores de reflexão simples em ambientes com fundos reflexivos próximos.

O sensor OJ5144 é vendido como um sistema completo ou requer acessórios de montagem adicionais?

O kit com parafusos e porcas de montagem garante a instalação imediata, sem necessidade de peças adicionais para fixação em superfícies padrão de painéis ou estruturas de máquina.

Quais cuidados de instalação são necessários para este sensor?

Recomenda-se realizar a montagem em local protegido de vibrações excessivas e limpar periodicamente a lente PMMA com pano macio para garantir que não haja acúmulo de poeira interferindo na luz vermelha.

Como funciona a garantia e procedência do produto?

A origem é garantida pela rede logística da IFM. A garantia segue os termos da fabricante para dispositivos de automação industrial, conforme certificado que acompanha o produto.

GLOSSÁRIO TÉCNICO

Supressão de Fundo

Tecnologia que permite ao sensor ignorar objetos localizados atrás do alcance ajustado, focando apenas no alvo pretendido. (Ref.: Característica especial)

PNP

Configuração de saída de transistor onde a carga é conectada entre a saída e o terra (source). (Ref.: Saída de comutação)

IP67

Classificação de proteção contra ingresso de poeira e submersão temporária em água. (Ref.: Grau de proteção)

Padrão de conector circular de 8mm utilizado para conexão elétrica industrial. (Ref.: Conexão elétrica)

Luz Vermelha

Fonte de luz visível utilizada para facilitar o alinhamento óptico do sensor durante a instalação. (Ref.: Tipo de luz)
