Sensor Retro-reflexivo a Laser IFM OJ5136

Pré-visualizar: OJ5136 IFM - Sensor Retro-reflexivo a Laser IFM Robótica e Montagem 8m PNP M8 IP67

OJ5136 IFM - Sensor Retro-reflexivo a Laser IFM Robótica e Montagem 8m PNP M8 IP67

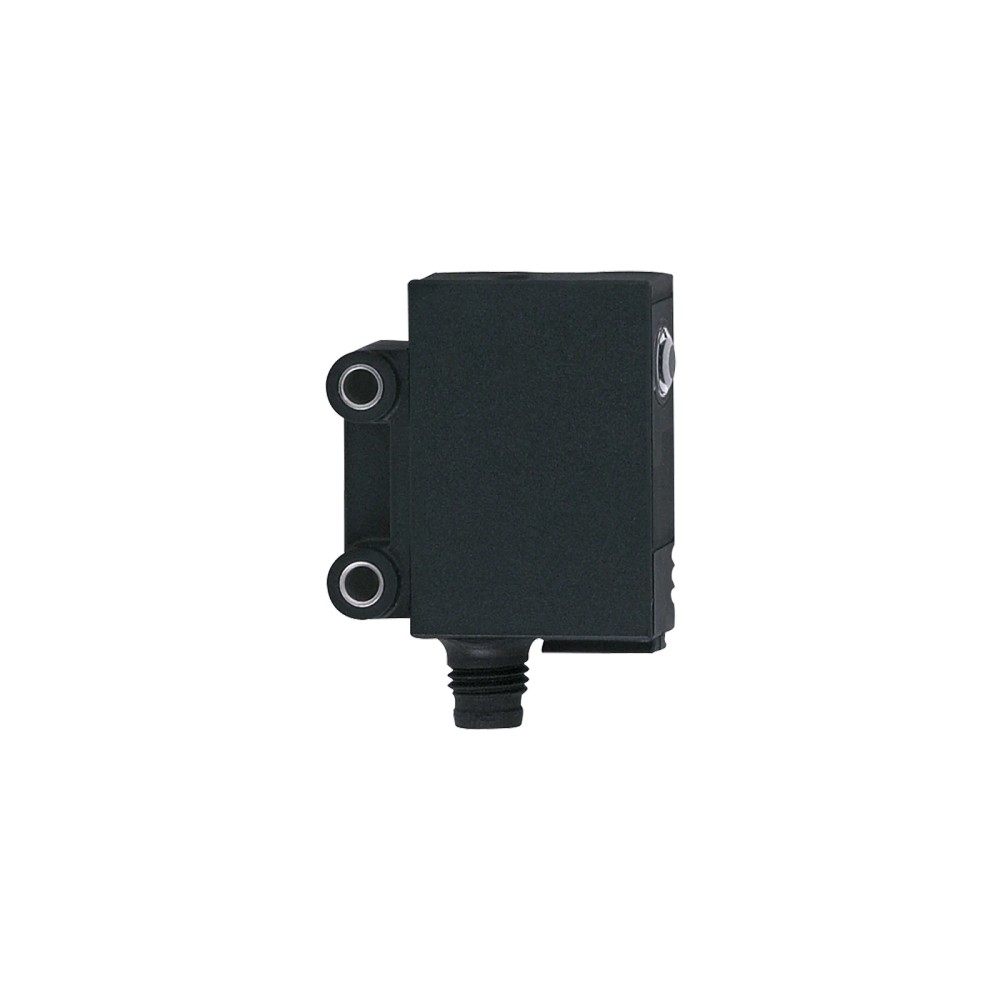

Imagem meramente ilustrativa

R$ 2.448,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5136
EAN: 4021179176491
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OJ5136 IFM - Sensor Retro-reflexivo a Laser IFM Robótica e Montagem 8m PNP M8 IP67"

Destaques do Produto

Tecnologia

Retro-reflexivo a laser, luz vermelha de 650 nm

Alcance nominal

8 m sobre refletor prismático especificado

Tipo de saída

PNP

Alimentação

10 a 30 V DC

Conexão

M8, codificação A, 4 contatos

Proteção e temperatura

IP 67; −10 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retro-reflexivo a laser IFM OJ5136, 8 m, saída PNP, conexão M8, IP 67

O IFM OJ5136 é um sensor fotoelétrico retro-reflexivo a laser para detecção de objetos em aplicações de robótica, montagem e manuseio. Seu alcance sobre refletor prismático é de até 8 m, com saída PNP e modo Claro/Escuro programável. Opera com alimentação de 10 a 30 V DC e possui conexão elétrica M8 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Retro-reflexivo a laser
Alcance sobre refletor prismático	8 m, com refletor 50 × 50 mm E20722
Saída de comutação	PNP
Modo de comutação	Claro/Escuro, programável
Alimentação	10 a 30 V DC
Conexão elétrica	1 × M8, codificação A, 4 contatos
Grau de proteção	IP 67
Temperatura ambiente de operação	−10 a 60 °C
Dimensões	35 × 11 × 24 mm
Classe do laser	1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações de robótica, tecnologia de montagem e manuseio, conforme aplicação indicada pelo fabricante.
Instalações que utilizem refletor prismático e demandem alcance de até 8 m nas condições especificadas para o refletor 50 × 50 mm E20722.
Circuitos de controle compatíveis com saída PNP, alimentação de 10 a 30 V DC e conexão elétrica M8 de 4 contatos.

⚠ Considere outro se precisa de:

Não especificar para aplicação sem refletor prismático: o princípio é retro-reflexivo e o alcance informado é referenciado ao refletor. A ficha não informa operação sem refletor.
Não selecionar para circuitos que exijam saída NPN ou alimentação fora de 10 a 30 V DC; esses requisitos não correspondem às especificações declaradas.
Não dimensionar para operação fora da faixa de temperatura ambiente de −10 a 60 °C ou para distâncias superiores ao alcance especificado.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em sistemas de robótica, tecnologia de montagem e manuseio, utilizando refletor prismático.
Em instalações com o refletor E20722 de 50 × 50 mm, o alcance especificado é de até 8 m; confirme a geometria e o alinhamento da instalação com o datasheet.
A saída PNP permite uso em circuitos de controle compatíveis com esse tipo de saída e alimentação de 10 a 30 V DC; a ficha não identifica protocolos de comunicação.
A faixa de temperatura ambiente informada é de −10 a 60 °C. A ficha não especifica desempenho para condições fora dessa faixa nem identifica materiais de alvo específicos.

COMO ESCOLHER

Antes de comprar o Sensor retro-reflexivo a laser IFM OJ5136, 8 m, saída PNP, conexão M8, IP 67, verifique estes pontos:

Escolha o OJ5136 quando

A aplicação requer detecção retro-reflexiva a laser, alcance de até 8 m sobre refletor prismático especificado, saída PNP, alimentação de 10 a 30 V DC e conexão M8 de 4 contatos.

Avalie outra configuração quando

O circuito exigir saída NPN, a alimentação disponível não estiver entre 10 e 30 V DC, ou a aplicação ultrapassar os limites declarados de alcance e temperatura. Para necessidades de detecção sem refletor, consulte o fabricante sobre outra tecnologia ou modelo; a ficha deste produto não declara esse modo de operação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5136; designação OJPLFPKG/SO/AS	Identificação do produto conforme ficha do fabricante.
Marca	IFM	Marca indicada no anúncio.
SKU / Part Number	OJ5136	Código de identificação do produto.
GTIN	4021179176491	Identificador comercial informado.
Tipo de produto	Sensor retro-reflexivo a laser	Princípio de funcionamento indicado na ficha.
Aplicação indicada	Robótica, tecnologia de montagem e manuseio	Aplicações declaradas para o produto.

Detecção e faixa de operação
Tecnologia de detecção	Laser, luz vermelha	Tipo de emissão indicado para a detecção.
Comprimento de onda	650 nm	Comprimento de onda da luz emitida.
Alcance sobre refletor prismático	8 m	Valor especificado com refletor prismático 50 × 50 mm E20722.
Menor objeto reconhecível	2,5 mm a 0,1 m; 4 mm a 2,5 m; 8 mm a 5 m	Valores declarados para as respectivas distâncias.
Ajuste do alcance de detecção	Sim	Ficha informa alcance/alcance de detecção ajustável.
Diâmetro máximo da mancha de luz	12 mm	Diâmetro máximo informado para a mancha de luz.
Filtro de polarização	Disponível; característica especial indicada	Recurso informado na ficha do produto.
Classe do laser	1	Classificação de segurança do laser indicada pelo fabricante.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Consumo declarado na ficha.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Versão da proteção indicada para a saída.
EMC	EN 60947-5-2	Norma indicada no conjunto de dados do produto.

Saídas e comutação
Função elétrica / saída	PNP	Tipo de saída de comutação especificado.
Modo de comutação	Claro/Escuro, programável	Seleção de lógica declarada para a saída.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante informado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	2.000 Hz	Frequência de comutação declarada.

Conexões
Conexão elétrica	1 × M8; codificação A; 4 contatos	Especificação do conector elétrico.

Condições ambientais e proteção
Temperatura ambiente de operação	−10 a 60 °C	Faixa de temperatura especificada.
Grau de proteção	IP 67	Grau de proteção indicado pelo fabricante.

Dados mecânicos e materiais
Dimensões	35 × 11 × 24 mm	Dimensões do invólucro informadas.
Formato do invólucro	Retangular	Formato declarado.
Orientação da lente	Óptica lateral	Orientação da óptica conforme ficha.
Material do invólucro	ABS	Material especificado para o invólucro.
Material da janela dos LEDs e do botão	SEPS	Materiais indicados na ficha.
Material do protetor frontal	Vidro	Material informado para o protetor frontal.
Peso	28,1 g	Peso declarado no conjunto de dados.

Displays e elementos de operação
LED de status de chaveamento	1 × LED amarelo	Indicação visual de estado declarada.
LED de operação	1 × LED verde	Indicação visual de operação declarada.
LED de função	1 × LED vermelho	Indicação visual de função declarada.

Vida útil e confiabilidade
Vida útil típica	50.000 h	Valor típico informado na ficha.
MTTF	697 anos	Valor declarado pelo fabricante; não equivale a garantia nem à vida útil de cada unidade.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial; não atribuir compatibilidade com IO-Link ou outro protocolo.

• Compatibilidade elétrica indicada com circuitos que aceitem saída de comutação PNP e alimentação de 10 a 30 V DC.

• Detecção retro-reflexiva com refletor prismático; alcance declarado de 8 m com refletor 50 × 50 mm E20722.

Conexões

Elétrica Conexão elétrica 1 × M8, codificação A, 4 contatos. Saída PNP; alimentação de 10 a 30 V DC. Confirmar no datasheet a atribuição dos pinos e o cabo/conector correspondente antes da ligação.

Processo Não possui conexão de processo informada. A conexão especificada é elétrica, M8, codificação A, 4 contatos; a detecção exige refletor prismático conforme o princípio retro-reflexivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controle com entrada compatível com saída PNP e alimentação de 10 a 30 V DC	✓	A saída e a faixa de alimentação correspondem às especificações do sensor; verificar também a pinagem no datasheet.
Aplicação com refletor prismático E20722 de 50 × 50 mm, até o alcance especificado	✓	O fabricante declara alcance de 8 m sobre esse refletor.
Sistema que requer saída NPN	✗	A saída declarada para o OJ5136 é PNP.
Sistema alimentado abaixo de 10 V DC ou acima de 30 V DC	✗	A tensão de operação especificada é de 10 a 30 V DC.
Aplicação sem refletor prismático	✗	A ficha especifica princípio retro-reflexivo e alcance sobre refletor prismático; não declara operação sem refletor.
Aplicação fora de −10 a 60 °C de temperatura ambiente	✗	A faixa de temperatura ambiente informada é de −10 a 60 °C.

INSTALAÇÃO

Como instalar o Sensor retro-reflexivo a laser IFM OJ5136, 8 m, saída PNP, conexão M8, IP 67

Confirme que a aplicação utiliza o princípio retro-reflexivo e o refletor prismático previsto; para o alcance declarado, a referência é o refletor 50 × 50 mm E20722.
Verifique antes da montagem se a alimentação do circuito está entre 10 e 30 V DC e se a entrada do controlador é compatível com saída PNP.
Instale o sensor e o refletor considerando a orientação da óptica lateral e a distância de detecção prevista; consulte o desenho dimensional para posicionamento mecânico.
Conecte o sensor por M8, codificação A, 4 contatos. Consulte a pinagem oficial antes de energizar; não deduza a função dos pinos somente pelo formato do conector.
Selecione o modo Claro/Escuro conforme a lógica requerida pela aplicação e faça o ajuste de detecção indicado na documentação do fabricante.
Energize o circuito e valide a detecção e os indicadores LED; se o chaveamento não corresponder ao esperado, confira alinhamento, refletor, alimentação e configuração.

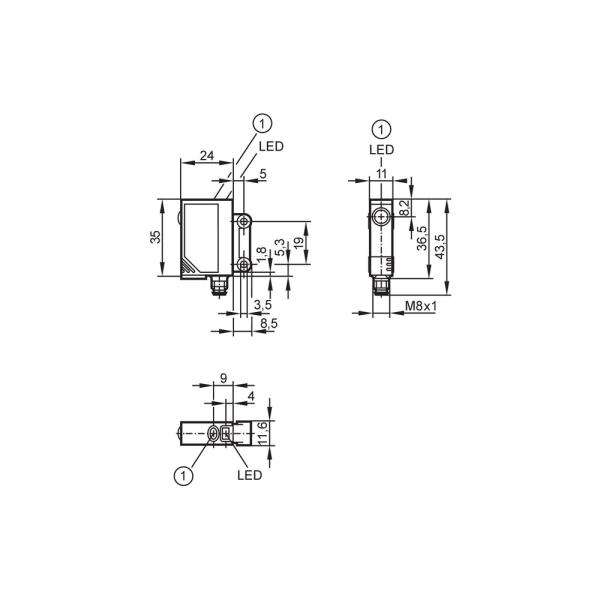

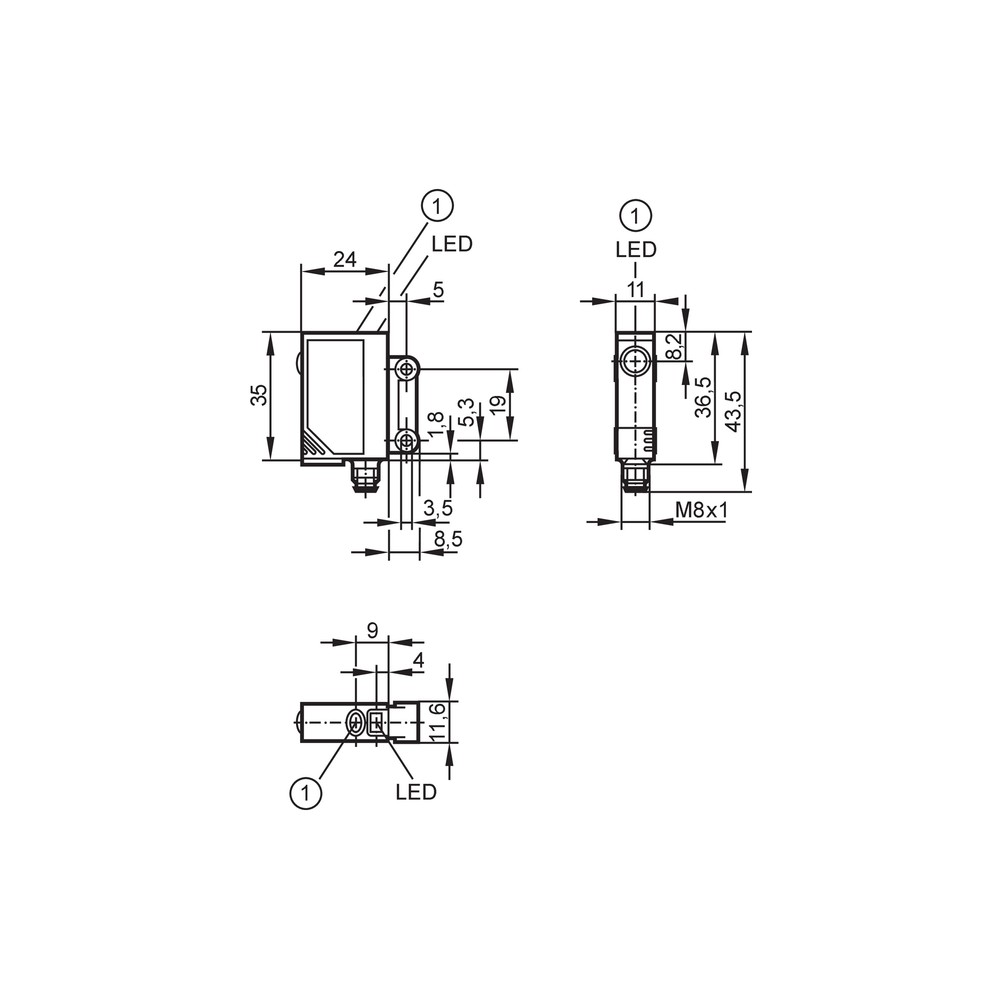

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 parafusos
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto interrompe o feixe.	Possível desalinhamento entre sensor e refletor, ausência do refletor ou refletor fora da condição prevista para a aplicação.	Confirme a presença do refletor prismático, verifique o alinhamento óptico e teste a detecção dentro do alcance especificado.
A saída não é reconhecida pelo controlador.	Possível incompatibilidade entre a saída PNP e a entrada do controlador, ligação incorreta ou alimentação fora da faixa especificada.	Meça a alimentação e confirme que está entre 10 e 30 V DC; verifique a compatibilidade da entrada com PNP e consulte a pinagem do datasheet.
O estado de saída parece invertido em relação à presença do objeto.	O modo Claro/Escuro programável pode não corresponder à lógica esperada no circuito.	Confira a configuração do modo de comutação e observe os LEDs de status durante a detecção.
A detecção fica instável ou não ocorre na distância esperada.	Possível posicionamento fora do alcance especificado, desalinhamento ou condição de refletor diferente da referência declarada.	Verifique a distância e o alinhamento e compare o refletor instalado com a referência de 50 × 50 mm E20722; consulte o datasheet para os limites de reconhecimento por distância.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OJ5136 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto e documentação disponível (Manual)

PERGUNTAS FREQUENTES

O que é o IFM OJ5136 e para que tipo de aplicação foi especificado?

É um sensor retro-reflexivo a laser indicado para robótica, tecnologia de montagem e manuseio. Detecta usando refletor prismático e fornece saída PNP.

Qual refletor e alcance devo considerar na seleção?

O alcance declarado é de 8 m com refletor prismático de 50 × 50 mm E20722. Confirme a distância e as condições da aplicação com essa referência.

O sensor funciona sem refletor ou como sensor difuso?

A ficha o define como retro-reflexivo e informa alcance sobre refletor prismático, não como sensor difuso. Ela não declara operação sem refletor.

Posso ligar este modelo a uma entrada que exige saída NPN?

A saída especificada é PNP, portanto não corresponde diretamente a uma entrada que exija NPN. Verifique a interface do controlador antes da compra.

O que verificar se o sensor não comuta na instalação?

Confira primeiro a presença e o alinhamento do refletor, a distância de detecção e a alimentação entre 10 e 30 V DC. Depois verifique a ligação e a compatibilidade da entrada com PNP.

O que pode causar uma indicação de saída invertida?

O modo Claro/Escuro é programável e pode estar configurado de forma diferente da lógica esperada. Verifique o ajuste e observe o LED de status durante a detecção.

Devo comprar o sensor avulso ou um kit com refletor?

A ficha informa que o alcance de 8 m usa como referência o refletor E20722 de 50 × 50 mm, mas não declara que esse refletor acompanha o produto. Confirme o conteúdo do fornecimento e adquira o refletor separadamente se a instalação precisar dele.

Quando escolher o OJ5136 em vez de outro tipo de sensor?

Escolha-o quando a instalação requerer detecção retro-reflexiva a laser, saída PNP e os limites elétricos e de alcance informados. Se precisar de saída NPN ou de detecção sem refletor, selecione uma configuração cuja ficha declare esses requisitos.

Que cuidados devo tomar ao instalar e alinhar o sensor?

Use o refletor previsto, alinhe-o com a óptica lateral e consulte o desenho dimensional e o datasheet para montagem e pinagem. Valide a comutação e o modo Claro/Escuro antes de liberar o sistema.

Qual é a faixa de temperatura de operação e o grau de proteção?

A faixa de temperatura ambiente especificada é de −10 a 60 °C e o grau de proteção informado é IP 67. Verifique se as condições reais da instalação permanecem dentro dos limites declarados.

GLOSSÁRIO TÉCNICO

Sensor retro-reflexivo

Sensor fotoelétrico que detecta utilizando o retorno da luz refletida por um refletor prismático. (Ref.: princípio de funcionamento retro-reflexivo)

Saída PNP

Tipo de saída de comutação identificado para ligação a uma entrada de controle compatível com PNP. (Ref.: função elétrica PNP)

Modo Claro/Escuro

Configuração que define a lógica de comutação do sensor; neste modelo, é programável. (Ref.: modo de comutação Claro/Escuro)

Grau de proteção IP 67

Classificação de proteção declarada para o invólucro; consulte a documentação do fabricante para as condições de ensaio e uso. (Ref.: grau de proteção IP 67)

Classe do laser 1

Classificação do laser indicada na ficha do fabricante. (Ref.: classe de proteção do laser 1)
