Sensor Retroreflexivo IFM OJ5126

Pré-visualizar: OJ5126 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m PNP M8

OJ5126 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m PNP M8

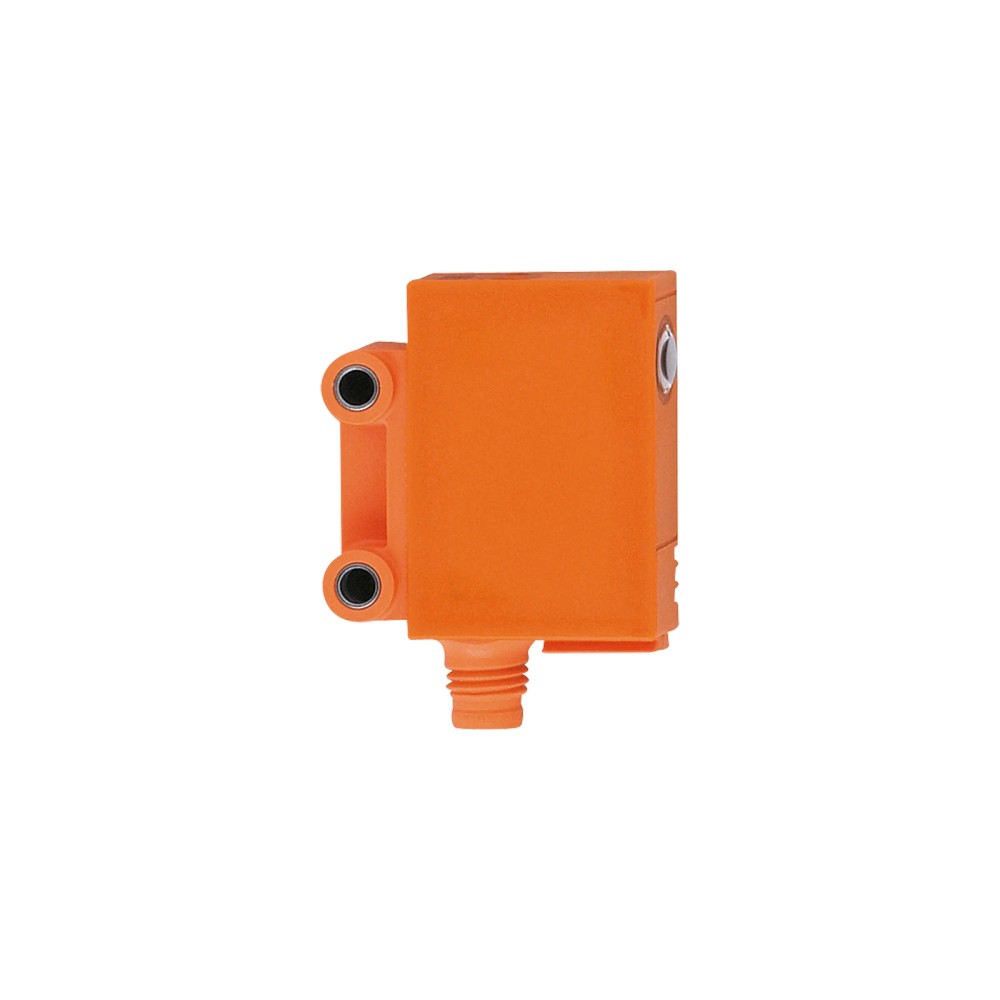

Imagem meramente ilustrativa

R$ 1.672,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5126
EAN: 4021179176446
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "OJ5126 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m PNP M8"

Destaques do Produto

Princípio de detecção

Retroreflexivo; requer refletor prismático para a operação especificada.

Alcance

Até 2 m sobre refletor prismático Ø 80 E20005.

Tipo de saída

PNP, com modo Claro/Escuro programável.

Alimentação

10...30 V DC.

Conexão

M8, codificação A, 4 contatos.

Proteção do invólucro

IP 67.

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM OJ5126, 2 m, saída PNP, conexão M8

O IFM OJ5126 é um sensor fotoelétrico retroreflexivo para detecção de objetos em aplicações industriais e de automação. Opera com luz vermelha e alcance de até 2 m sobre refletor prismático especificado. Possui saída PNP, modo Claro/Escuro programável e conexão elétrica M8 de 4 contatos. Seu invólucro tem proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo, com filtro de polarização
Alcance sobre refletor prismático	0...2 m; referência: refletor Ø 80 E20005
Fonte de luz	Luz vermelha, comprimento de onda de 660 nm
Saída	PNP; modo Claro/Escuro programável
Conexão elétrica	1 x M8, codificação A, 4 contatos
Tensão de operação	10...30 V DC
Frequência de comutação	2.000 Hz
Grau de proteção	IP 67
Dimensões	35 x 11 x 24 mm
Temperatura ambiente	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais que utilizem princípio retroreflexivo e refletor prismático compatível.
Instalações com alimentação de 10...30 V DC, entrada de controle compatível com saída PNP e conexão M8 A-coded de 4 contatos.
Aplicações em que o alcance requerido não exceda 2 m com o refletor prismático Ø 80 E20005 e a temperatura ambiente esteja entre -25 e 60 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance superior a 2 m com o refletor prismático especificado.
Instalações sem refletor prismático, pois a ficha especifica funcionamento retroreflexivo sobre refletor.
Circuitos que não aceitem saída PNP ou que operem fora da faixa de alimentação de 10...30 V DC.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e de automação industrial com detecção retroreflexiva por meio de refletor prismático.
Possibilidade de aplicação: detecção de presença de objetos em uma linha ou estação industrial, desde que a geometria permita o alinhamento entre sensor e refletor e o alcance fique dentro do limite especificado. Essa possibilidade depende da validação na máquina.
A operação deve respeitar a faixa ambiente de -25...60 °C, a alimentação de 10...30 V DC e os limites elétricos da saída. A ficha não especifica tipos de objetos ou materiais detectáveis; validar a aplicação com o datasheet e ensaio no local.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM OJ5126, 2 m, saída PNP, conexão M8, verifique estes pontos:

Escolha o OJ5126 quando

O projeto exigir detecção retroreflexiva, saída PNP, alimentação de 10...30 V DC e alcance de até 2 m usando o refletor prismático Ø 80 E20005. Confirme também o encaixe elétrico M8 A-coded de 4 contatos e a faixa de temperatura ambiente.

Busque outra configuração quando

O requisito ultrapassar o alcance declarado com o refletor de referência, exigir uma saída diferente de PNP, uma conexão elétrica diferente ou operação fora da faixa ambiental informada. A ficha não fornece dados para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor retroreflexivo IFM OJ5126	Identificação do modelo conforme anúncio e ficha técnica.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e nos dados do produto.
Tipo de sensor	Retroreflexivo	Princípio de funcionamento especificado pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação informado na ficha.
Característica especial	Filtro de polarização	Recurso óptico informado para o sensor.
Alcance sobre refletor prismático	0...2 m; refletor prismático Ø 80 E20005	Faixa declarada associada ao refletor de referência indicado.

Dados ópticos
Tipo de luz	Luz vermelha	Fonte de luz declarada.
Comprimento de onda	660 nm	Comprimento de onda informado para a luz emitida.
Diâmetro máximo da mancha de luz	64 mm	Valor máximo declarado para a mancha de luz.
Orientação da lente	Óptica lateral	Orientação óptica informada na ficha.
Alcance ajustável	Sim	A ficha informa possibilidade de ajuste do alcance de detecção; não detalha procedimento ou faixa de ajuste.
Filtro polarizador	Disponível; filtro de polarização	Característica informada para o sensor.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Observação de alimentação	Tensão de serviço “supply class 2” conforme cULus	Observação transcrita dos dados técnicos; verificar requisitos de alimentação do projeto.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação indicado.
Modo de comutação	Claro/Escuro, programável	A ficha permite programar a lógica de comutação.
Corrente constante máxima da saída DC	200 mA	Limite máximo declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	2.000 Hz	Frequência de comutação declarada para operação em DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado na ficha.

Conexão elétrica
Conector	1 x M8	Tipo de conexão elétrica informado.
Codificação e contatos	Codificação A; 4 contatos	Características do conector; consultar datasheet para a pinagem.

Indicações e elementos de operação
Display de função	1 x LED vermelho	Indicador de função informado na ficha.
Display em operação	1 x LED verde	Indicador de operação informado na ficha.
Display de status de chaveamento	1 x LED amarelo	Indicador de estado de comutação informado na ficha.
Trava eletrônica	Sim	Recurso indicado nos dados técnicos.

Condições ambientais e conformidade
Temperatura ambiente	-25...60 °C	Faixa de temperatura de operação declarada.
Grau de proteção	IP 67	Grau de proteção informado; observar as condições de instalação e conexão especificadas pelo fabricante.
Norma EMC	EN 60947-5-2	Norma de referência EMC indicada na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato declarado.
Dimensões	35 x 11 x 24 mm	Dimensões informadas; conferir desenho dimensional para orientação e montagem.
Comprimento	35 mm	Dimensão declarada.
Largura	11 mm	Dimensão declarada.
Altura	24 mm	Dimensão declarada.
Material do invólucro	ABS	Material informado nos dados do produto.
Material da janela dos LEDs	SEPS	Material informado nos dados do produto.
Material do botão	SEPS	Material informado nos dados do produto.
Material do protetor frontal/lente	Vidro	Material da lente informado na ficha.
Peso	27,55 g	Peso indicado nos dados do produto.
MTTF	854 anos	Valor MTTF informado na ficha; não equivale a período de garantia ou vida útil garantida.

Itens incluídos
Material incluído	2 parafusos, 2 anéis de pressão e 2 porcas	Acessórios indicados como incluídos nos dados do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial informado na ficha; a saída especificada é de comutação PNP.

• Compatibilidade de sinal: entrada do equipamento receptor deve aceitar saída PNP; confirmar tensão e lógica do circuito no esquema do sistema.

Conexões

Elétrica Conector 1 x M8, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída de comutação PNP, corrente constante máxima de 200 mA e queda de tensão máxima de 2,5 V. A ficha não identifica pinagem individual; consultar o datasheet antes de ligar.

Processo Não possui conexão de processo indicada. A detecção é óptica e retroreflexiva; requer refletor prismático. A referência de alcance é o refletor Ø 80 E20005.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou dispositivo compatível com saída PNP, com alimentação dentro de 10...30 V DC.	✓	A ficha especifica saída PNP e faixa de alimentação de 10...30 V DC; validar também corrente admissível e ligação no datasheet.
Detecção retroreflexiva com refletor prismático Ø 80 E20005, a até 2 m.	✓	Esse é o alcance declarado para o refletor prismático especificado.
Aplicação que exija saída NPN ou comunicação por protocolo industrial.	✗	A ficha informa saída PNP de comutação e não informa protocolo de comunicação.
Aplicação que exija mais de 2 m com o refletor de referência.	✗	O alcance informado sobre o refletor prismático Ø 80 E20005 é de 0...2 m.
Montagem com conector elétrico M8 A-coded de 4 contatos compatível e espaço para o formato de 35 x 11 x 24 mm.	✓	A conexão e as dimensões correspondem às especificações mecânicas declaradas; confirmar o encaixe do conector no equipamento e no cabo.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM OJ5126, 2 m, saída PNP, conexão M8

Confirme no projeto a necessidade de detecção retroreflexiva, o uso do refletor prismático e o alcance máximo requerido.
Verifique a alimentação de 10...30 V DC e a compatibilidade da entrada receptora com saída PNP antes da montagem.
Confira o espaço disponível e a orientação de montagem pelas dimensões e pelo desenho dimensional do fabricante.
Posicione sensor e refletor em alinhamento óptico, mantendo o percurso de detecção livre de obstruções; valide o alinhamento durante o comissionamento.
Conecte o conector M8 A-coded de 4 contatos conforme a pinagem indicada no datasheet; não determine os contatos por suposição.
Selecione e verifique o modo Claro/Escuro conforme a lógica requerida pela aplicação e confirme a comutação pelos indicadores do sensor.

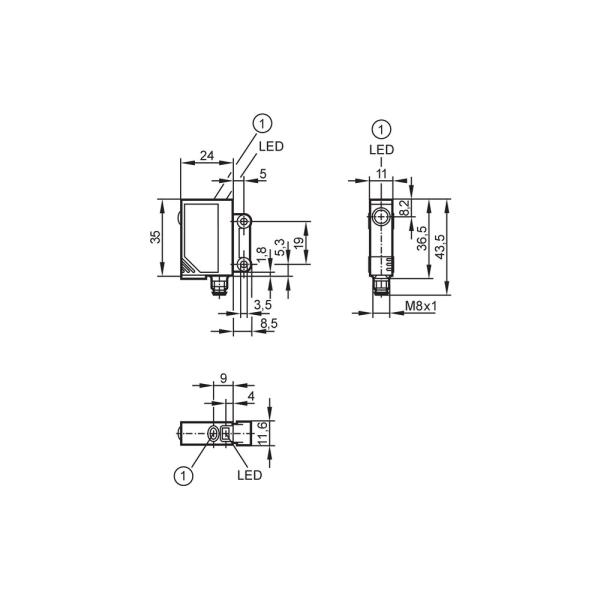

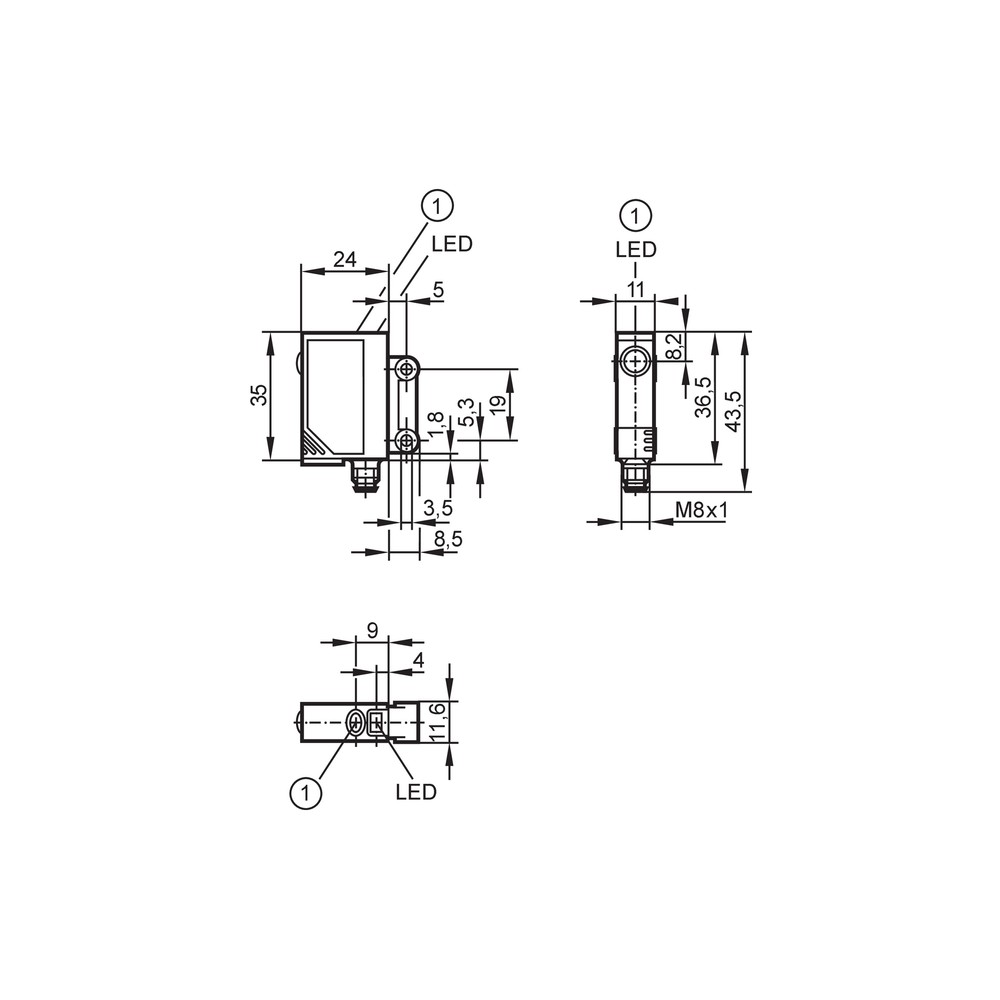

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 parafusos
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a detecção.	Alimentação fora da faixa especificada, ligação incorreta ou ausência de alinhamento com o refletor.	Meça a alimentação nos terminais conforme o esquema do fabricante e confira a pinagem no datasheet; depois verifique o alinhamento óptico e a presença do refletor.
A saída não é reconhecida pelo controlador.	Entrada receptora incompatível com PNP, ligação incorreta ou circuito que excede os limites da saída.	Confirme que a entrada aceita sinal PNP, revise a pinagem no datasheet e compare a carga com a corrente máxima constante de 200 mA e a queda de tensão máxima de 2,5 V.
A detecção fica instável ou varia com a posição do objeto.	Desalinhamento entre sensor e refletor ou percurso óptico parcialmente obstruído.	Inspecione o alinhamento e o percurso óptico; verifique a comutação após reposicionar sensor ou refletor, sem exceder o alcance especificado.
O sensor deixa de operar após a instalação em ambiente úmido ou com exposição a contaminantes.	Condição de instalação ou conexão que não preserva a proteção declarada, ou operação fora dos limites ambientais especificados.	Inspecione o conector e a instalação, confirme a faixa de temperatura e consulte as instruções do fabricante para as condições necessárias à proteção IP 67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OJ5126 em português (Datasheet) Desenho em escala IFM OJ5126 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OJ5126 e para quem ele serve?

É um sensor fotoelétrico retroreflexivo para aplicações industriais e de automação. É indicado para sistemas que usam refletor prismático e aceitam saída PNP.

O que acompanha o sensor?

A ficha lista 2 parafusos, 2 anéis de pressão e 2 porcas. A embalagem contém 1 peça.

Ele funciona sem refletor?

A especificação de alcance é dada para operação retroreflexiva sobre o refletor prismático Ø 80 E20005. A ficha não declara operação sem refletor.

Posso usar este sensor a mais de 2 metros do refletor especificado?

Não para a condição de alcance declarada: a ficha informa 0...2 m com o refletor prismático Ø 80 E20005. Para outra distância ou configuração, confirme os dados com o fabricante.

O sensor acende, mas o controlador não recebe o sinal. O que devo verificar?

Verifique se a entrada do controlador aceita PNP e confira a pinagem M8 no datasheet. Confirme também a alimentação e os limites elétricos da saída.

A saída não comuta; devo trocar o sensor?

Antes da troca, confirme a alimentação, a ligação conforme a pinagem do fabricante e o alinhamento com o refletor. Verifique também se o modo Claro/Escuro está ajustado à lógica esperada.

Como escolher entre este sensor e um modelo com outra saída?

Escolha o OJ5126 quando a entrada do sistema aceitar PNP e o projeto atender às demais condições especificadas. Se o sistema exigir outra saída, selecione uma configuração compatível; a ficha não indica um modelo alternativo.

Preciso comprar o refletor junto com o OJ5126?

A ficha declara o alcance com o refletor prismático Ø 80 E20005, mas não lista esse refletor entre os itens incluídos. Confirme se ele já está disponível na instalação ou se deve ser adquirido separadamente.

Que cuidados devo ter ao instalar a conexão M8?

Use a pinagem do datasheet para conectar os 4 contatos e não presuma a função de cada pino. Verifique a compatibilidade do conector e da entrada PNP antes de energizar.

A conexão M8 de 4 contatos garante compatibilidade com qualquer cabo M8?

Não. Além do formato, é necessário confirmar codificação A, número de contatos e compatibilidade elétrica da montagem. A pinagem deve ser conferida no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que utiliza um refletor no percurso óptico para detectar a interrupção ou alteração do feixe. (Ref.: princípio de funcionamento retroreflexivo; refletor Ø 80 E20005).

Filtro de polarização

Recurso óptico indicado na ficha para o sensor retroreflexivo. (Ref.: característica especial: filtro de polarização).

Saída PNP

Saída de comutação cuja compatibilidade deve ser verificada com a entrada do equipamento receptor. (Ref.: função elétrica PNP; corrente máxima constante de 200 mA).

Modo Claro/Escuro

Configuração da lógica de comutação indicada como programável para o sensor. (Ref.: comutação de modo Claro/Escuro programável).

IP 67

Grau de proteção declarado para o invólucro; as condições de instalação e conexão devem seguir as instruções do fabricante. (Ref.: grau de proteção IP 67).
