Receptor Fotoelétrico IFM OJ5109

Pré-visualizar: OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8

OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8

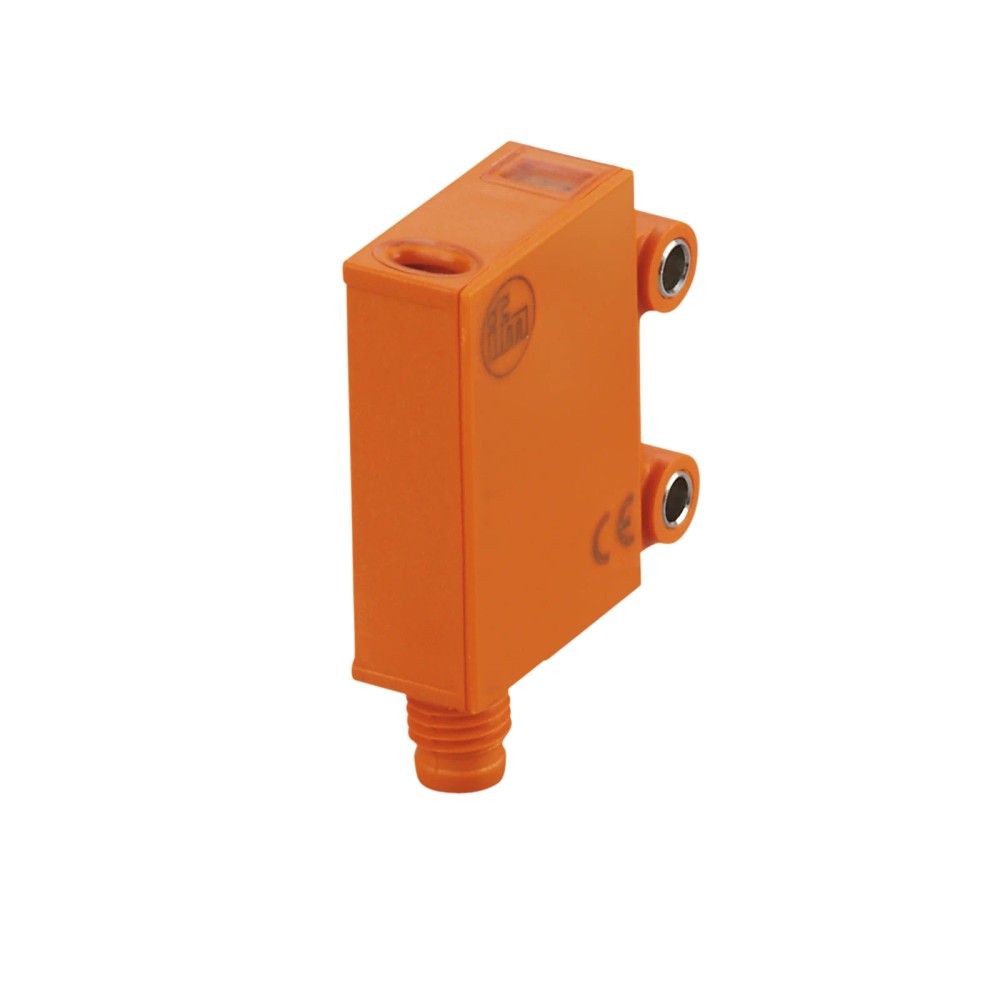

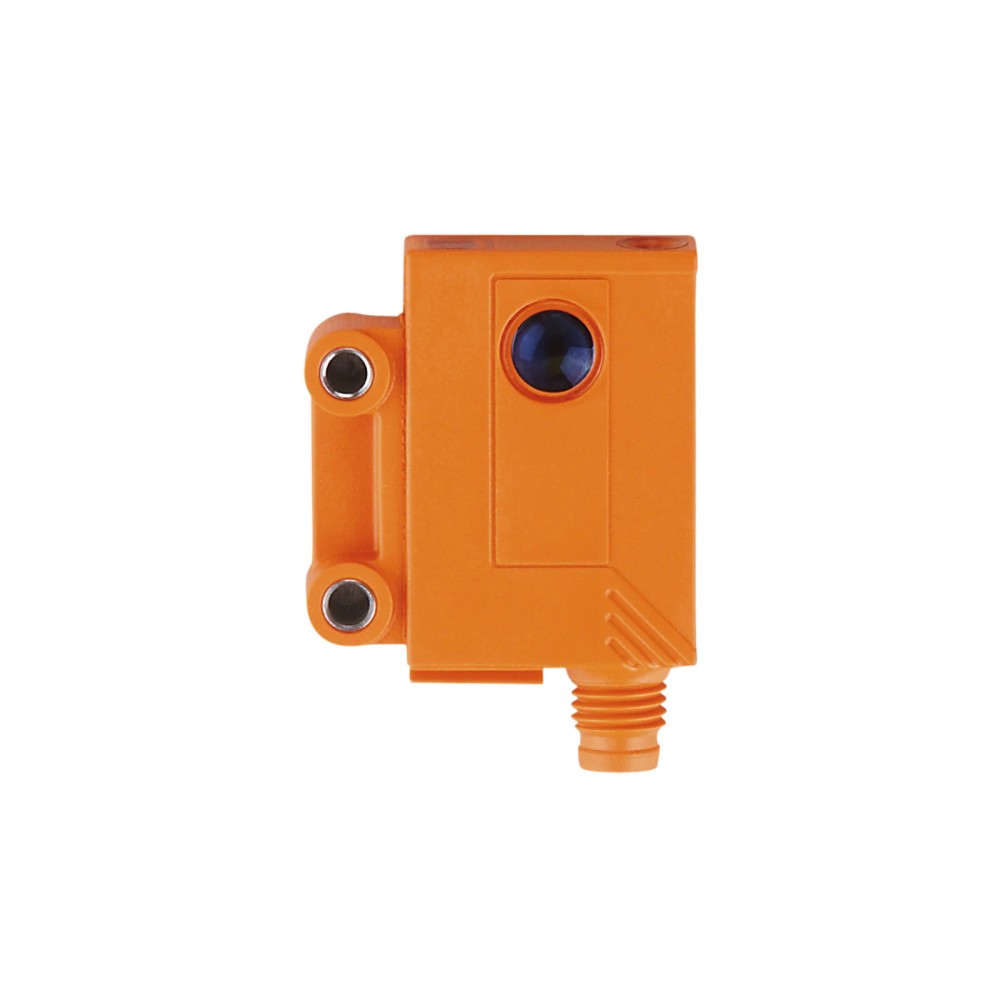

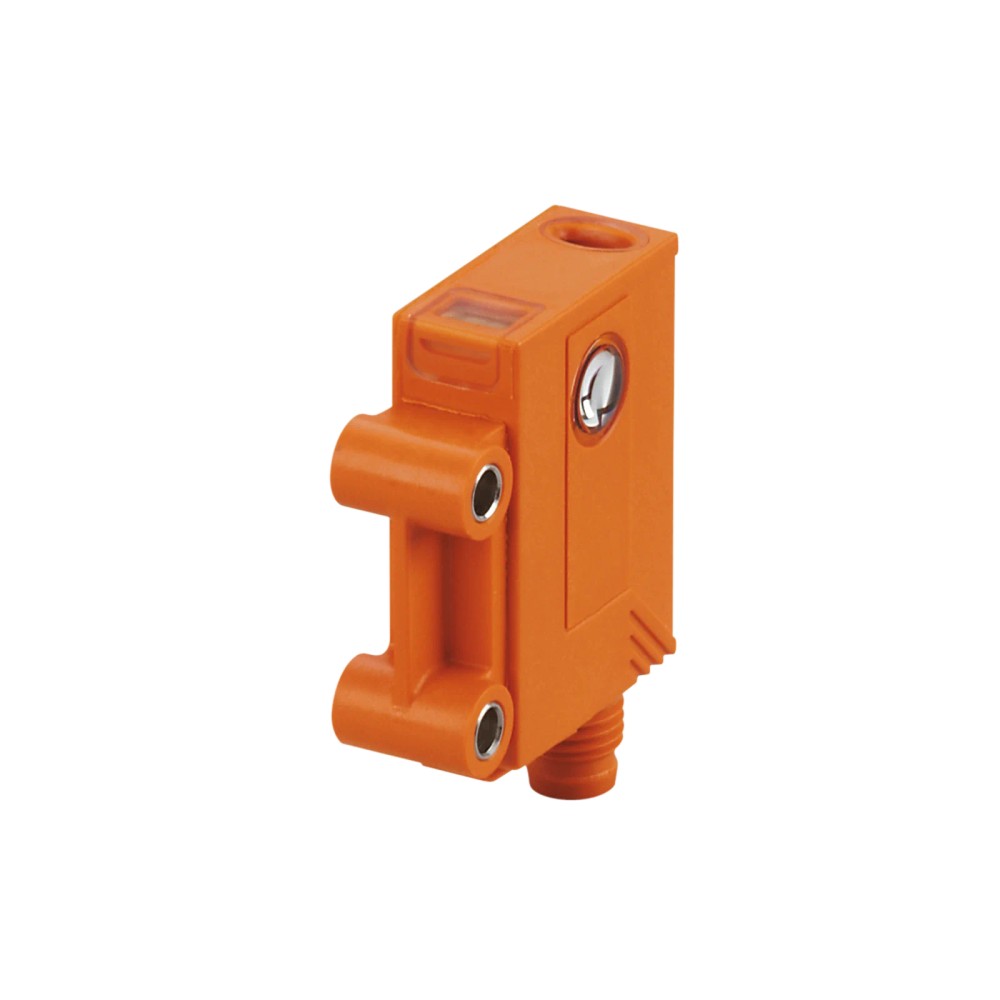

Imagem meramente ilustrativa

R$ 1.158,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5109
EAN: 4021179176378
NCM do produto: 85365090

Destaques do Produto Alcance 10 m...mais

Fechar menu

Saiba mais sobre: "OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8"

Destaques do Produto

Alcance

10 m

Saída

PNP

Conexão

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8

O OJ5109 da IFM é um receptor fotoelétrico projetado para aplicações de automação industrial utilizando o princípio de barreira. Com um alcance de detecção de 10 metros, este componente é ideal para sistemas que exigem alta frequência de comutação, chegando a 1200 Hz. Possui saída PNP programável Claro/Escuro e grau de proteção IP67, garantindo operação robusta em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	OJ5109
Alcance	10 m
Saída de Comutação	PNP
Frequência	1200 Hz
Conexão	M8
Grau de Proteção	IP 67
Tensão	10-30V DC
Material	ABS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de barreira de longo alcance até 10 metros
Automação de esteiras industriais
Contagem de peças em linhas de montagem
Detecção de presença de objetos opacos

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente superior a 60°C
Ambientes com submersão permanente em líquidos
Locais com vibração excessiva sem suporte de fixação adequado
Uso como sensor difuso ou reflexivo

APLICAÇÕES E USO

Detecção de presença e contagem em esteiras transportadoras
Monitoramento de linhas de embalagem
Sistemas de segurança física em máquinas (monitoramento de acesso)
Automação industrial geral para detecção de objetos opacos

COMO ESCOLHER

Antes de comprar o OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8, verifique estes pontos:

Escolha por Alcance

Se a aplicação exige uma distância entre emissor e receptor de até 10 metros, o OJ5109 é a escolha correta. Para distâncias menores, considere as limitações de alinhamento.

Compatibilidade Elétrica

O sensor requer lógica PNP (chaveamento positivo) e alimentação entre 10-30V DC. Certifique-se de que o CLP ou controlador de destino é compatível com esta lógica.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance	10 m	Distância máxima de operação em modo barreira
Princípio de funcionamento	Barreira	Requer par emissor/receptor
Fonte de luz	Luz vermelha	660 nm, facilita o alinhamento visual

Dados Elétricos
Tensão de operação	10-30 V DC	Faixa de alimentação contínua
Saída de comutação	PNP	Comutação do sinal positivo
Frequência de comutação	1200 Hz	Capacidade máxima de resposta por segundo
Consumo de corrente	< 12 mA	Consumo de corrente sem carga
Corrente por contato	200 mA	Capacidade de carga da saída

Condições Ambientais
Grau de proteção	IP 67	Proteção contra poeira e água
Temperatura de operação	-25 a 60 °C	Limite térmico de trabalho

Dados Mecânicos
Conexão	M8, 4 contatos	Padrão de conexão industrial
Dimensões	35 x 24 x 11 mm	Dimensões físicas do invólucro
Material	ABS	Material do invólucro

COMPATIBILIDADE

Comunicação

Conexões

Elétrica M8 (4 contatos)

Processo Montagem por parafusos M3 em presilha

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos opacos	✓	O princípio de barreira é altamente eficaz para objetos opacos.
Detecção de objetos transparentes	✗	Sensores de barreira padrão não são ideais para transparentes; requer sensores com filtro de luz polarizada ou sensores específicos para vidro.
Ambiente com respingos de água (IP67)	✓	O sensor possui classificação IP67, resistindo a jatos de água e poeira.

INSTALAÇÃO

Como instalar o OJ5109 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 10m M8

Verifique se a fonte de alimentação está desligada (10-30V DC).
Fixe o suporte de montagem (presilha E20964) no local desejado.
Instale o sensor no suporte utilizando os parafusos M3 inclusos.
Conecte o cabo M8 ao sensor, garantindo o aperto correto para vedação IP67.
Alinhe o receptor com o emissor correspondente até que o LED de sinalização indique recepção.
Realize o teste de comutação interrompendo o feixe para confirmar a resposta da saída PNP.

ACESSÓRIOS

Presilha básica: 1 (E20964)
Parafusos: 2 (M3 x 16 mm)
Anéis de pressão: 2
Porcas: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta a saída ou permanece sempre ativo/inativo.	Alinhamento ótico incorreto entre emissor e receptor ou obstrução do feixe.	Verifique o LED amarelo de status; se não acender, reajuste o alinhamento do par barreira.
Sensor sem resposta ou intermitente.	Falha na fiação ou conector M8 mal fixado.	Inspecione a continuidade do cabo e certifique-se de que o conector M8 está totalmente rosqueado.
Sensor entra em modo de proteção ou não aciona a carga.	Sobrecarga na saída de comutação (excesso de corrente > 200mA).	Meça a corrente consumida pela carga conectada à saída PNP.
Redução do alcance efetivo ou falsos gatilhos.	Sujeira acumulada na lente frontal.	Limpe a lente frontal com um pano macio e verifique se o alcance retorna ao normal.

DOCUMENTAÇÃO TÉCNICA

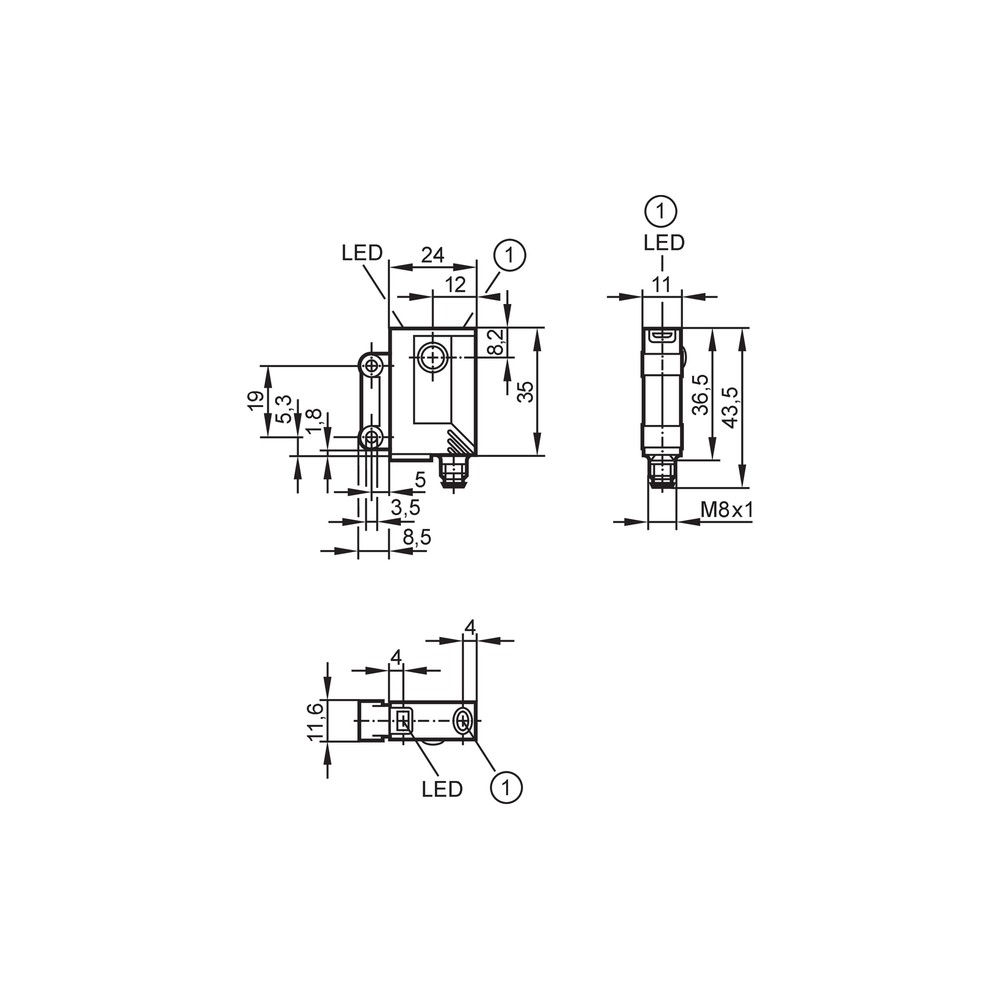

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor fotoelétrico OJ5109?

O OJ5109 é um receptor fotoelétrico de barreira com alcance de 10 metros, saída PNP e conexão M8, ideal para sistemas de detecção de presença em automação industrial.

Quais itens acompanham o produto na embalagem?

Ele acompanha presilha básica de fixação (E20964), dois parafusos M3x16mm, dois anéis de pressão e duas porcas.

Este sensor serve para detectar objetos metálicos por proximidade?

Este sensor é projetado especificamente para sistemas de barreira fotoelétrica e não é compatível com aplicações que exigem sensores indutivos ou capacitivos para detecção de metais ou líquidos por proximidade.

Este sensor pode ser usado sozinho como um sensor difuso?

Não, este modelo é um receptor de barreira. Ele não possui emissor integrado e requer um emissor de barreira compatível da linha IFM para formar o par de detecção.

O sensor não comuta quando o objeto passa. O que pode ser?

Geralmente indica falta de alinhamento entre o emissor e o receptor, ou obstrução no caminho ótico. Verifique o LED de status no receptor.

O sensor apresenta erro constante de saída. O que verificar?

Pode ser um curto-circuito na carga de saída ou uma falha na fiação. Verifique a tensão de alimentação e se a saída PNP não está excedendo a corrente máxima de 200mA.

Devo escolher este sensor de barreira ou um sensor difuso?

O OJ5109 é uma solução de barreira, oferecendo maior alcance (até 10m) comparado a sensores difusos (que dependem da reflexão do objeto), sendo mais robusto para detecção em longas distâncias.

Este modelo é a melhor opção para minha esteira?

A escolha depende do alcance necessário. Este modelo atende até 10 metros. Se a aplicação for abaixo de 1 metro, modelos difusos podem simplificar a instalação mecânica por não exigirem alinhamento de dois componentes.

Qual o principal cuidado na instalação?

A instalação deve garantir o alinhamento preciso entre o eixo ótico do emissor e do receptor. Utilize a presilha de fixação inclusa e ajuste até que o LED amarelo de status indique o chaveamento correto.

Qual a temperatura de operação e proteção do sensor?

O sensor opera em uma faixa de -25 a 60 °C e possui grau de proteção IP67, adequado para a maioria dos ambientes industriais, exceto submersão permanente ou áreas com alta exposição a agentes químicos corrosivos não especificados no manual.

GLOSSÁRIO TÉCNICO

Barreira Fotoelétrica

Princípio de detecção onde o emissor e o receptor são montados um de frente para o outro; a detecção ocorre pela interrupção do feixe de luz.

PNP

Saída de comutação que fornece o potencial positivo (V+) quando ativa (Ref.: função elétrica).

IP67

Grau de proteção que garante estanqueidade contra poeira e imersão temporária em água (Ref.: norma EN 60947-5-2).

Frequência de Comutação

Número máximo de ciclos de operação por segundo que o sensor pode processar (Ref.: 1200 Hz).

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente (Ref.: 968 anos).
