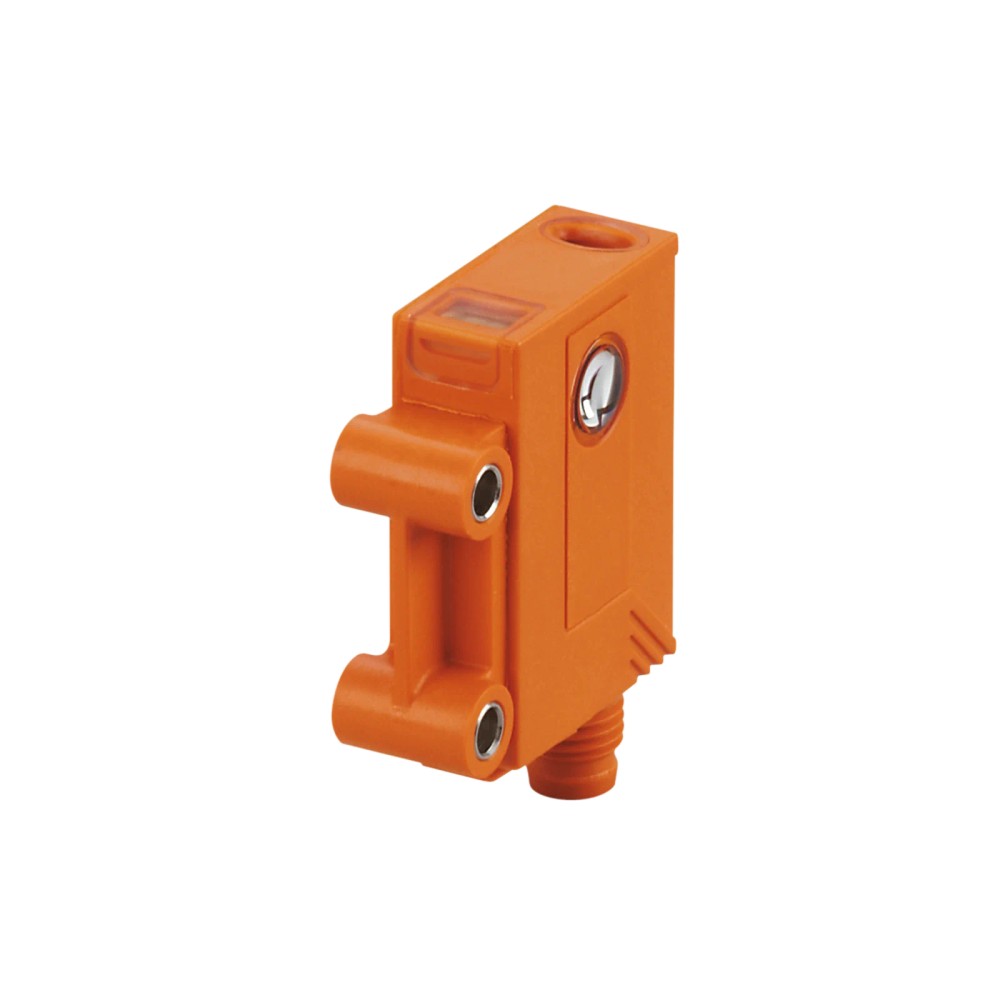

Imagem meramente ilustrativa

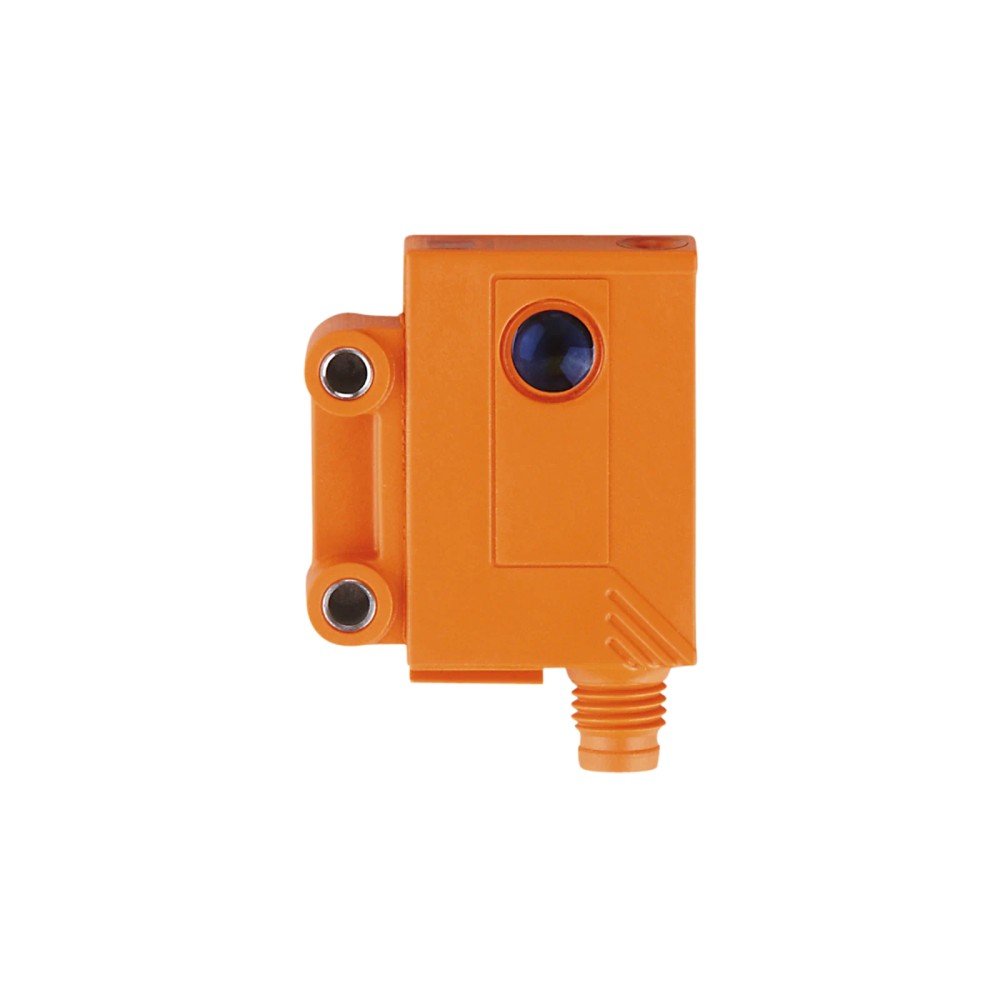

Imagem meramente ilustrativa
Imagem meramente ilustrativa

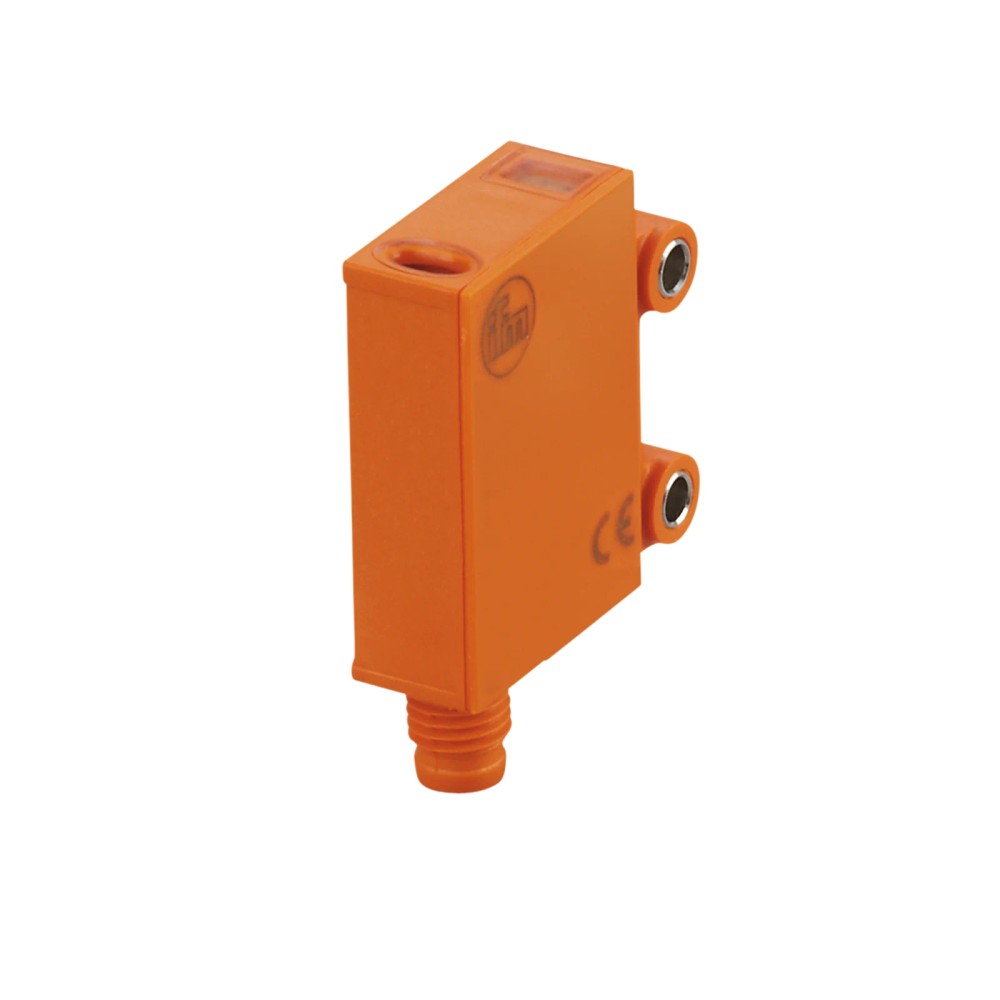

Imagem meramente ilustrativa
- Referência do fabricante: OJ5108
- EAN: 4021179176361
- NCM do produto: 85365090
Destaques do Produto
Alcance
10 m...mais
Saiba mais sobre: "OJ5108 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 10m IP67 M8"
Destaques do Produto
Alcance
10 m
Tipo de luz
Vermelha
Conexão
M8 (4 pinos)
Grau de proteção
IP 67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o OJ5108 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 10m IP67 M8
O transmissor fotoelétrico OJ5108 da IFM é um componente essencial para sistemas de barreira fotoelétrica em aplicações de automação industrial. Operando com luz vermelha, ele oferece um alcance de detecção robusto de até 10 metros. O dispositivo apresenta grau de proteção IP67 e conexão compacta M8, sendo ideal para ambientes industriais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | OJ5108 |
| Alcance | 10 m |
| Conexão | M8 |
| Proteção | IP 67 |
| Tensão | 10...30 DC V |

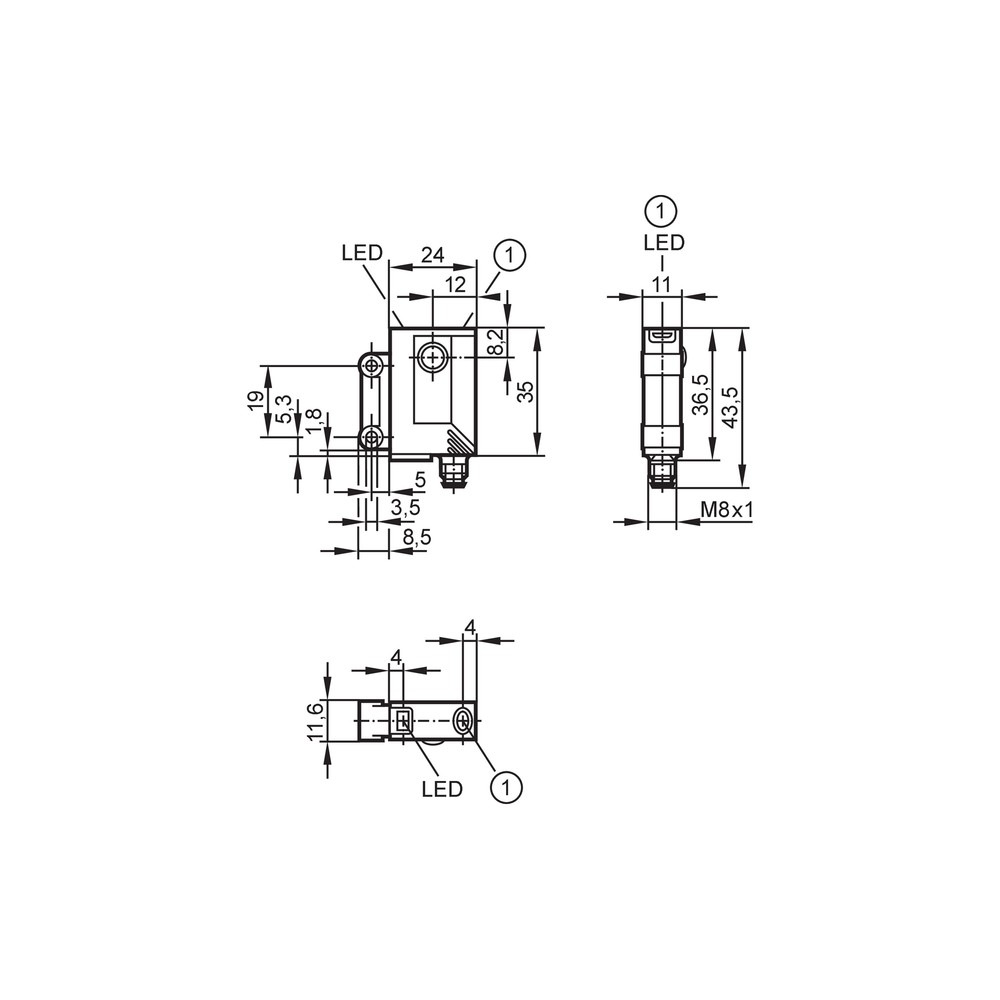

| Dimensões | 35 x 24 x 11 mm |
| MTTF | 1773 anos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial de linha de produção.
- Controle de acesso ou contagem de peças em grandes distâncias.
- Ambientes industriais que requerem proteção IP67.
⚠ Considere outro se precisa de:
- Ambientes com interferência de luz ambiente intensa que possa saturar receptores mal ajustados.
- Aplicações que exijam detecção de materiais transparentes sem a devida validação de opacidade.
- Uso como unidade autônoma de detecção (requer receptor).
APLICAÇÕES E USO
- Sistemas de transporte e logística: monitoramento de fluxo de materiais.
- Linhas de embalagem: detecção de presença ou contagem de produtos.
- Máquinas de montagem: verificação de posição de componentes.
COMO ESCOLHER
Antes de comprar o OJ5108 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 10m IP67 M8, verifique estes pontos:
Quando escolher este produto
Indicado quando sua aplicação exige um transmissor fotoelétrico de longo alcance (até 10m) com carcaça retangular compacta e alta resistência a líquidos e poeira (IP67).
Quando buscar outra opção
Busque alternativas se a distância de detecção for inferior a 1m (considere sensores de proximidade menores) ou se o ambiente exigir proteção contra atmosferas explosivas.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Detecção | ||
|---|---|---|
| Tipo de sensor | Fotoelétrico por barreira | Princípio de detecção |
| Alcance máximo | 10 m | Capacidade de detecção |
| Tipo de luz | Luz vermelha | Comprimento de onda 660nm |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 DC V | Alimentação |
| Consumo de corrente | < 19 mA | Eficiência energética |
| Classe de proteção | III | Segurança elétrica |
| Dados Mecânicos | ||
|---|---|---|
| Invólucro | Retangular | Formato físico |
| Grau de proteção | IP 67 | Resistência a ambientes |
| Dimensões | 35 x 24 x 11 mm | Gabinete |
| Condições Ambientais | ||
|---|---|---|
| Temperatura ambiente | -25...60 °C | Operação |
| MTTF | 1773 anos | Confiabilidade |
COMPATIBILIDADE
Comunicação
• Não aplicável (transmissor analógico básico)
Conexões
Elétrica
M8, 4 contatos
Processo
Montagem por parafusos com presilha E20964
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente industrial com umidade e poeira | ✓ | O grau de proteção IP67 garante a vedação necessária para estas condições. |
| Distância superior a 10 metros | ✗ | O sensor é especificado para um alcance operacional máximo de 10 metros. |
INSTALAÇÃO
Como instalar o OJ5108 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 10m IP67 M8
- Verifique a tensão da fonte de alimentação (10-30V DC).
- Fixe o transmissor usando a presilha E20964 e parafusos inclusos.
- Conecte o cabo M8 ao sensor, garantindo o aperto correto.
- Posicione o receptor na mesma linha de visada.
- Verifique se o LED verde está aceso no transmissor.
- Realize o ajuste fino até que o receptor indique recepção do feixe.
ACESSÓRIOS
- Presilha básica E20964
- Parafusos (M3 x 16 mm) - 2x
- Anéis de pressão - 2x
- Porcas - 2x
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sistema não comuta quando o objeto passa pela barreira. | Desalinhamento óptico entre o emissor e o receptor. | Verificar se o feixe de luz vermelha incide diretamente no receptor. |
| Detecção intermitente ou sinal fraco no receptor. | Acúmulo de sujeira ou poeira na lente frontal. | Limpar a lente do transmissor e do receptor com um pano macio. |
| LED verde de operação apagado. | Falha na fonte de alimentação ou tensão fora da faixa (10-30V DC). | Medir a tensão no conector M8 com um multímetro. |
| Sensor inoperante ou falhas constantes de comunicação. | Cabo ou conector M8 danificado. | Inspecionar a integridade física do cabo e dos contatos do conector. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor OJ5108 da IFM?
O OJ5108 é um transmissor fotoelétrico por barreira de luz vermelha da IFM, projetado para automação industrial com alcance de até 10 metros.
O que acompanha o produto na embalagem?
Ele é projetado para atuar como o elemento emissor em sistemas de barreira fotoelétrica, exigindo um receptor compatível para completar o circuito de detecção.
Este sensor pode ser usado em atmosferas explosivas?
Este sensor não deve ser utilizado em áreas classificadas que exijam certificação ATEX para atmosferas explosivas, pois não possui tal especificação.
Posso usar este sensor sozinho para detectar objetos?
Não, este modelo é um transmissor e não possui saída de comutação para acionar cargas diretamente; ele deve ser usado obrigatoriamente com o par receptor correspondente.
Por que meu sistema de barreira não está detectando nada?
A ausência de sinal no receptor geralmente indica alinhamento incorreto entre emissor e receptor, sujeira nas lentes ou falha na alimentação de 10-30V DC.
O que verificar antes de solicitar a substituição do sensor?
Verifique a tensão de alimentação (10-30V DC) e a integridade do cabo M8, garantindo que o LED verde de operação esteja aceso.
Este sensor substitui um sensor indutivo?
Este modelo é um componente de barreira fotoelétrica e não substitui sensores de proximidade indutivos, que detectam apenas metais através de campos eletromagnéticos.
Por que escolher este sensor em vez de um modelo de difusão?
O OJ5108 é um transmissor dedicado, sendo mais robusto para longas distâncias (até 10m) comparado a sensores de difusão que possuem alcance limitado e dependem da refletividade do objeto.
Quais os cuidados na instalação do transmissor?
A instalação exige o alinhamento preciso do feixe de luz vermelha com o receptor; utilize a presilha E20964 inclusa para fixação estável.
Qual a procedência deste componente?
A IFM garante a conformidade técnica deste componente conforme as normas industriais citadas, sendo o faturamento realizado diretamente pelo fabricante.
GLOSSÁRIO TÉCNICO
Barreira Fotoelétrica
Sistema composto por um emissor (como o OJ5108) e um receptor separados, onde a interrupção do feixe aciona uma saída. (Ref.: Princípio de funcionamento)
IP67
Grau de proteção que indica que o componente é estanque a poeira e protegido contra imersão temporária em água. (Ref.: Proteção IP)
MTTF
Tempo Médio Para Falha, indicador de confiabilidade do componente. (Ref.: 1773 anos)
Conexão M8
Padrão de conexão elétrica industrial circular com diâmetro de 8mm. (Ref.: Tipo de conexão)
Luz Vermelha
Comprimento de onda utilizado para facilitar o alinhamento visual do feixe. (Ref.: 660 nm)
