Sensor Retroreflexivo IFM OJ5086

Pré-visualizar: OJ5086 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes PNP 1.5m IP67 M8

OJ5086 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes PNP 1.5m IP67 M8

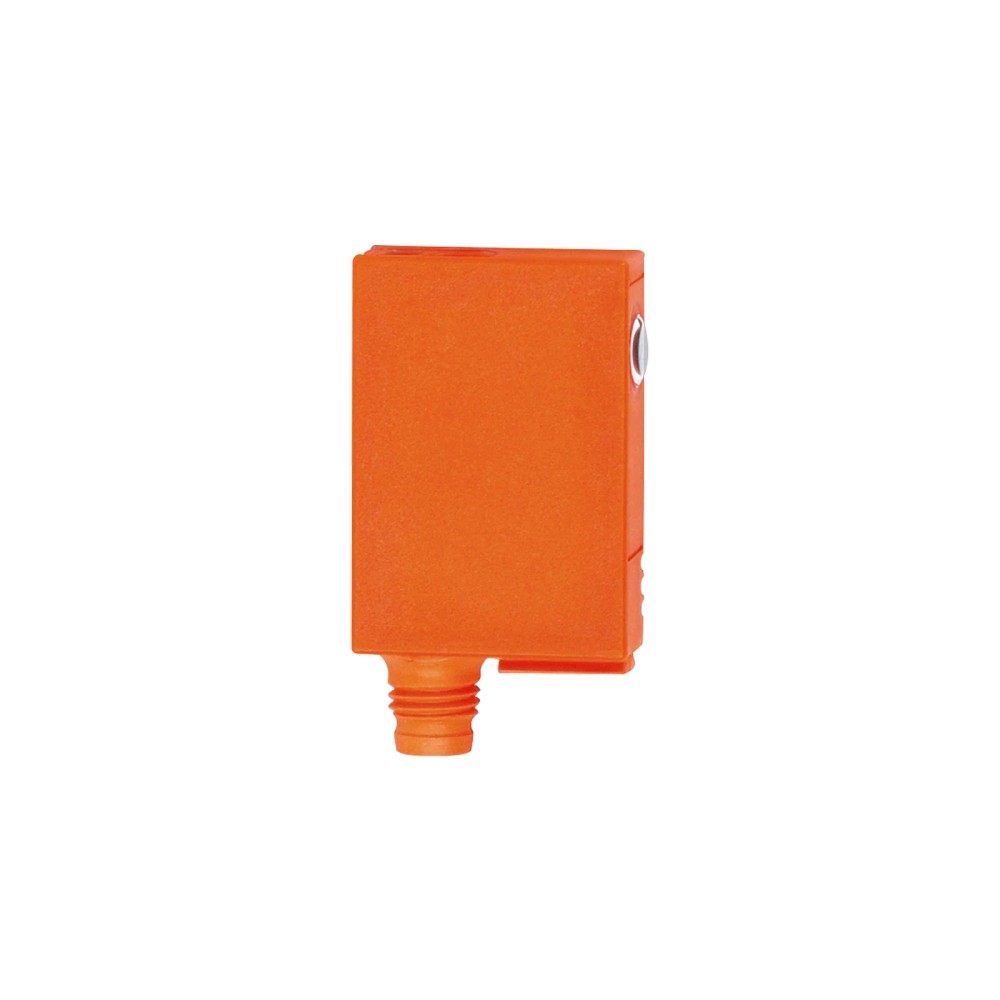

Imagem meramente ilustrativa

R$ 1.958,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5086
EAN: 4021179176293
NCM do produto: 85365090

Destaques do Produto Detecção Objetos...mais

Fechar menu

Saiba mais sobre: "OJ5086 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes PNP 1.5m IP67 M8"

Destaques do Produto

Detecção

Objetos transparentes

Princípio

Retroreflexivo com filtro de polarização

Alcance

0,2...1,5 m com refletor prismático E20722 de 50 x 50 mm

Saída

PNP, modo claro/escuro programável

Alimentação

10...30 V DC

Conexão elétrica

M8, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OJ5086 IFM — Sensor retroreflexivo para detecção de objetos transparentes, saída PNP, alcance de 1,5 m, IP67 e conexão M8

O IFM OJ5086 é um sensor fotoelétrico retroreflexivo destinado à detecção de objetos transparentes. Utiliza luz vermelha e filtro de polarização, com alcance de até 1,5 m usando o refletor prismático especificado. Possui saída PNP e modo de comutação claro/escuro programável. A conexão elétrica é M8 de 4 contatos e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Aplicação indicada	Detecção de objetos transparentes
Alcance sobre refletor prismático	0,2...1,5 m com refletor 50 x 50 mm E20722
Saída de comutação	PNP; modo claro/escuro programável
Conexão elétrica	1 x M8, codificação A, 4 contatos
Grau de proteção	IP67
Tensão de operação	10...30 V DC
Frequência de comutação	2000 Hz
Dimensões	35 x 11 x 24 mm
Temperatura ambiente	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos transparentes em aplicações compatíveis com o princípio retroreflexivo e refletor prismático.
Instalações que atendam ao alcance especificado de 0,2...1,5 m com refletor prismático 50 x 50 mm E20722.
Sistemas de controle com entrada compatível com saída PNP e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora da faixa de 10...30 V DC ou ambiente fora de 0...60 °C.
Não considerar alcance de 1,5 m sem o refletor prismático indicado; a faixa declarada é associada ao refletor 50 x 50 mm E20722.
Não conectar a uma entrada que exija saída NPN sem confirmar a compatibilidade elétrica do sistema.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos transparentes por princípio retroreflexivo, com filtro de polarização.
Em processos rápidos, a ficha associa o produto a alta frequência de comutação e especifica 2000 Hz; a adequação depende das condições reais da instalação.
Para a faixa indicada de 0,2...1,5 m, a ficha especifica refletor prismático 50 x 50 mm E20722.
As condições ambientais informadas são 0...60 °C e grau de proteção IP67; a ficha não detalha compatibilidade com agentes químicos específicos.

COMO ESCOLHER

Antes de comprar o OJ5086 IFM — Sensor retroreflexivo para detecção de objetos transparentes, saída PNP, alcance de 1,5 m, IP67 e conexão M8, verifique estes pontos:

Escolha o OJ5086 quando

A aplicação exigir detecção retroreflexiva de objetos transparentes, saída PNP, alimentação de 10...30 V DC e alcance de até 1,5 m com refletor prismático 50 x 50 mm E20722.

Avalie outra configuração quando

O controlador exigir NPN, a alimentação estiver fora de 10...30 V DC, a temperatura ambiente exceder 0...60 °C ou a aplicação exigir distância superior à faixa especificada. Confirme outra opção no catálogo do fabricante conforme esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5086	Código do produto indicado no anúncio e na ficha.
Marca	IFM	Fabricante indicado na ficha do anúncio.
Tipo de produto	Sensor retroreflexivo para detecção de objetos transparentes	Princípio e aplicação declarados para o produto.
Aplicação	Detecção de objetos transparentes; alta frequência de comutação para processos rápidos	Aplicação informada na ficha do produto.
Princípio de funcionamento	Retroreflexivo	A detecção utiliza o princípio retroreflexivo.
Característica especial	Filtro de polarização	Recurso indicado na ficha.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Tipo de luz indicado pelo fabricante.
Comprimento de onda	660 nm	Comprimento de onda especificado.
Alcance sobre refletor prismático	0,2...1,5 m, com refletor prismático 50 x 50 mm E20722	Faixa declarada em associação ao refletor especificado.
Alcance ajustável	Sim	A ficha indica possibilidade de ajuste do alcance.
Diâmetro máximo da mancha de luz	64 mm	Valor máximo informado na ficha.
Orientação da lente	Óptica lateral	Orientação óptica declarada.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Limite informado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Classe de proteção elétrica	III	Classe declarada na ficha.
Observação de alimentação	Supply class 2 conforme cULus	Observação indicada nos dados do produto.

Saídas e desempenho de comutação
Função elétrica / saída	PNP	Tipo de saída de comutação especificado.
Modo de comutação	Claro/escuro, programável	A seleção do modo é programável.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo informado para a saída.
Frequência de comutação DC	2000 Hz	Frequência especificada para comutação em DC.
Proteção contra curto-circuitos	Sim; versão por impulso	Proteção especificada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexões e interfaces
Conexão elétrica	1 x M8; codificação A; 4 contatos	Tipo, codificação e número de contatos informados.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação PNP, sem protocolo digital declarado.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado.
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente especificada.
Norma EMC	EN 60947-5-2	Norma de referência indicada na ficha.

Dados mecânicos e materiais
Dimensões	35 x 11 x 24 mm	Dimensões totais informadas.
Formato do invólucro	Retangular	Formato declarado.
Materiais	Invólucro: ABS; elemento de fixação: zinco moldado sob pressão; janela dos LEDs: SEPS; botão: SEPS	Materiais listados na ficha.
Material do protetor frontal	Vidro	Material indicado para o protetor frontal.
Peso	27,35 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Indicadores LED	Status de chaveamento: 1 x LED amarelo; em operação: 1 x LED verde; função: 1 x LED vermelho	Indicação visual descrita na ficha.
Trava eletrônica	Sim	Recurso de trava eletrônica indicado.

Dados de confiabilidade e fornecimento
MTTF	854 anos	Valor declarado no conjunto de dados do produto; não representa prazo de garantia ou vida útil assegurada.
Material incluído	Presilha básica E20964: 1; parafusos M3 x 16 mm: 2; anéis de pressão: 2; porcas: 2	Componentes listados como inclusos na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179176293	Identificador comercial informado.
Part number / SKU	OJ5086	Código de identificação do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M8, codificação A, 4 contatos. Saída PNP; alimentação de 10...30 V DC. Verifique a pinagem e o esquema de ligação no datasheet antes de conectar.

Processo Não se aplica conexão de processo mecânica; trata-se de sensor fotoelétrico com instalação por fixação. A ficha informa presilha básica E20964 e fixadores incluídos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com saída PNP e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10...30 V DC; confirme a configuração elétrica da entrada e a pinagem.
Aplicação retroreflexiva com objeto transparente e refletor prismático 50 x 50 mm E20722 dentro de 0,2...1,5 m	✓	Essa é a faixa de alcance declarada para o refletor indicado.
Entrada que requer saída NPN	✗	A saída especificada para o OJ5086 é PNP.
Uso fora da faixa de temperatura ambiente de 0...60 °C	✗	A condição de temperatura ambiente especificada é 0...60 °C.
Rede ou controlador que exige protocolo digital de comunicação	✗	A ficha não especifica protocolo de comunicação digital; informa saída de comutação PNP.

INSTALAÇÃO

Como instalar o OJ5086 IFM — Sensor retroreflexivo para detecção de objetos transparentes, saída PNP, alcance de 1,5 m, IP67 e conexão M8

Confirme que a aplicação requer detecção retroreflexiva de objetos transparentes e que o controlador aceita saída PNP.
Verifique a alimentação disponível: deve estar entre 10 e 30 V DC.
Posicione o sensor e o refletor prismático E20722 de 50 x 50 mm respeitando a faixa declarada de 0,2...1,5 m.
Fixe o sensor utilizando a presilha básica E20964 e os fixadores listados como incluídos; não force o invólucro durante a montagem.
Faça a conexão M8 de 4 contatos conforme a pinagem e o esquema do datasheet do fabricante.
Configure o modo claro/escuro conforme a lógica da aplicação e confira os indicadores de operação e chaveamento durante o teste.

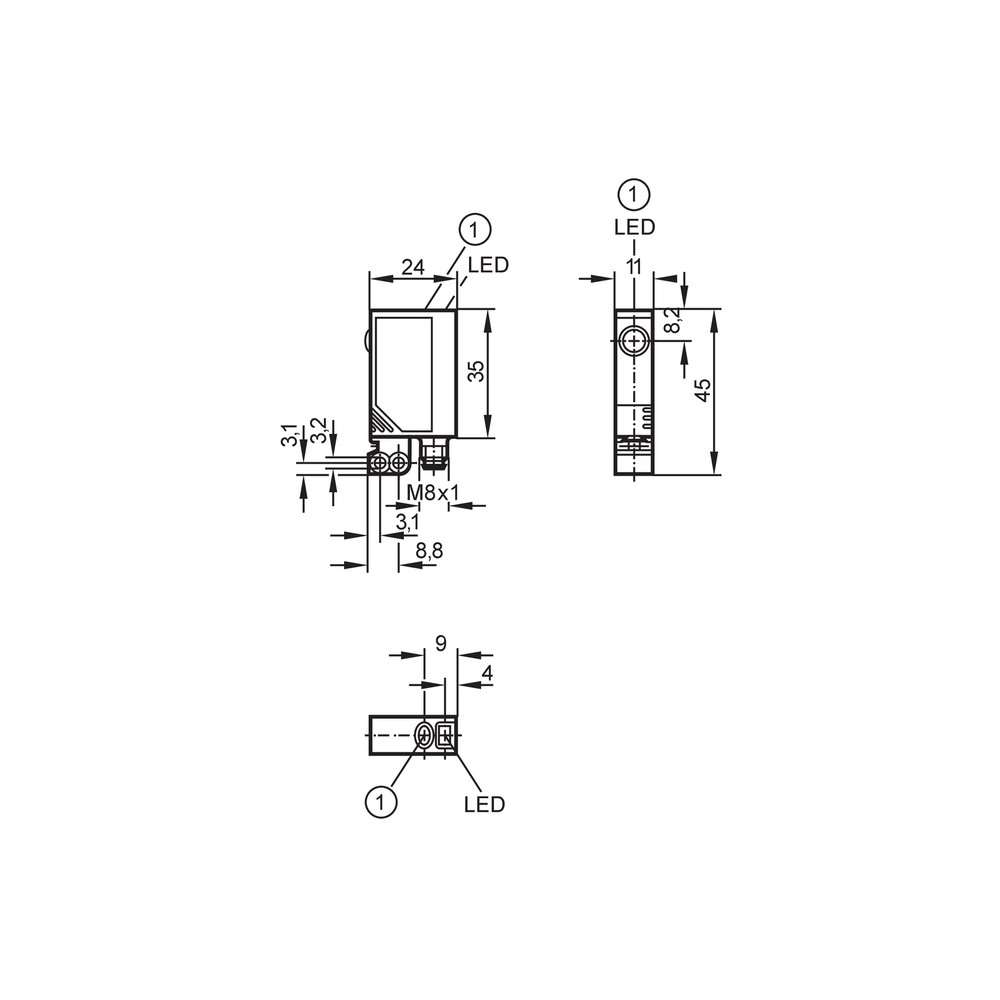

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 presilha básica E20964
2 parafusos M3 x 16 mm
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao passar o objeto transparente.	Alinhamento inadequado entre sensor e refletor, refletor incompatível com a configuração indicada ou modo claro/escuro configurado de forma diferente da lógica esperada.	Confira o alinhamento e o modelo do refletor; teste a configuração claro/escuro e observe os LEDs de status conforme o datasheet.
A saída não é reconhecida pelo controlador.	Incompatibilidade entre a saída PNP e a entrada do controlador, alimentação fora da faixa especificada ou ligação incorreta no conector M8.	Confirme que a entrada aceita PNP, meça a alimentação para verificar 10...30 V DC e confira a pinagem no datasheet.
O sensor comuta de forma instável.	Alinhamento ou posicionamento do refletor inadequado para a aplicação, ou condição de instalação fora da faixa de operação especificada.	Verifique o alinhamento sensor-refletor, a distância de 0,2...1,5 m com E20722 e a temperatura ambiente de 0...60 °C.
Não há indicação de operação ou chaveamento nos LEDs.	Ausência de alimentação, polaridade ou conexão incorreta, ou falha no circuito externo.	Verifique a tensão de alimentação, o conector M8 e as condições de ligação descritas pelo fabricante; observe os LEDs de operação, função e chaveamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OJ5086 em português (Datasheet) Desenho em escala OJ5086 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OJ5086 e para quem ele serve?

É um sensor fotoelétrico retroreflexivo para detecção de objetos transparentes. É indicado para sistemas cuja entrada aceite saída PNP e cuja instalação atenda às condições de alimentação e alcance especificadas.

O que vem incluído com o sensor?

A ficha lista uma presilha básica E20964, dois parafusos M3 x 16 mm, dois anéis de pressão e duas porcas. O refletor E20722 é citado para a especificação de alcance, mas não consta como material incluído.

Ele funciona com entrada de CLP NPN?

A ficha especifica saída PNP, não NPN. Verifique o tipo de entrada do controlador antes de conectar.

Posso usar o sensor fora de 0 a 60 °C?

A faixa de temperatura ambiente informada é de 0...60 °C. A ficha não especifica operação fora dessa faixa.

O sensor acende, mas não detecta o objeto transparente; o que verifico?

Confira primeiro o alinhamento com o refletor prismático e se o refletor é o E20722 de 50 x 50 mm usado na especificação de alcance. Verifique também o modo claro/escuro programado.

A saída não é lida pelo controlador; preciso trocar o sensor?

Antes de substituir, confirme que a entrada aceita PNP, que a alimentação está entre 10 e 30 V DC e que a ligação M8 segue a pinagem do datasheet. A ficha não permite concluir que o sensor está defeituoso sem essas verificações.

É melhor comprar o sensor avulso ou um kit com refletor?

A ficha relaciona o alcance de 0,2...1,5 m ao refletor E20722 de 50 x 50 mm, mas não informa que ele acompanhe o sensor. Confirme separadamente a disponibilidade do refletor necessário para a instalação.

Quando escolher este modelo em vez de outro sensor fotoelétrico?

Escolha o OJ5086 se a aplicação exigir princípio retroreflexivo para objetos transparentes, saída PNP e os limites elétricos, ambientais e de alcance informados. Para outra saída ou requisito fora desses limites, compare as especificações com outro modelo do fabricante.

Como faço o alinhamento e a ligação do OJ5086?

Alinhe sensor e refletor e conecte o M8 de 4 contatos conforme o esquema do datasheet. Configure o modo claro/escuro para a lógica da aplicação e verifique os LEDs durante o teste.

O OJ5086 usa comunicação IO-Link ou outro protocolo digital?

A ficha não especifica IO-Link nem outro protocolo digital; informa saída de comutação PNP. Se a aplicação exigir comunicação digital, confirme essa exigência na documentação oficial antes da seleção.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que opera com um refletor posicionado no caminho óptico; o OJ5086 é identificado com esse princípio. (Ref.: Princípio de funcionamento)

Filtro de polarização

Recurso óptico indicado na ficha do sensor para sua aplicação retroreflexiva. (Ref.: Característica especial)

Saída PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador. (Ref.: Função elétrica)

Grau de proteção IP67

Classificação de proteção declarada para o invólucro. (Ref.: Proteção IP)

Frequência de comutação

Frequência máxima de comutação informada para a saída em corrente contínua. (Ref.: Frequência de comutação DC: 2000 Hz)
