Receptor Fotoelétrico IFM OJ5067

Pré-visualizar: OJ5067 IFM - Receptor Fotoelétrico Barreira IFM Automação Industrial PNP 10m IP67

OJ5067 IFM - Receptor Fotoelétrico Barreira IFM Automação Industrial PNP 10m IP67

Imagem meramente ilustrativa

R$ 1.316,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5067
EAN: 4021179176101
NCM do produto: 85365090

Destaques do Produto Tecnologia Barreira...mais

Fechar menu

Saiba mais sobre: "OJ5067 IFM - Receptor Fotoelétrico Barreira IFM Automação Industrial PNP 10m IP67"

Destaques do Produto

Tecnologia

Barreira (Receptor)

Tipo de Saída

PNP

Alcance Máximo

10 m

Conexão

Cabo 0,15m com M12

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico por Barreira IFM OJ5067, 10m, PNP, Conexão M12

O receptor fotoelétrico IFM OJ5067 é um componente industrial de alta precisão projetado para sistemas de barreira. Utiliza luz vermelha com alcance de até 10 metros para detecção confiável em linhas de automação. Conta com saída de comutação PNP programável e proteção robusta IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	OJ5067
Alcance	10 m
Saída	PNP
Conexão	M12
Grau de proteção	IP67
Frequência	1200 Hz
Tensão	10-30V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de barreira fotoelétrica onde o emissor e o receptor são montados frente a frente.
Ambientes industriais que exigem robustez com grau de proteção IP67.
Linhas de montagem que utilizam automação com controladores lógicos programáveis (CLP) de entrada PNP.

⚠ Considere outro se precisa de:

Aplicações que exigem saídas de comutação NPN.
Instalações onde o desalinhamento óptico constante seja inevitável (use sensores de reflexão difusa nestes casos).
Ambientes com temperaturas acima de 60 °C.

APLICAÇÕES E USO

Detecção de presença ou contagem de objetos em linhas de transporte.
Monitoramento de passagem em sistemas de automação logística.
Segurança de acesso em máquinas industriais (quando integrado a sistemas de barreira).
Aplicações em ambientes com poeira ou umidade devido à vedação IP67.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico por Barreira IFM OJ5067, 10m, PNP, Conexão M12, verifique estes pontos:

Quando utilizar o OJ5067

Utilize este modelo quando for necessário integrar um receptor de barreira com conexão rápida M12 em sistemas de automação que exigem detecção até 10 metros com saída PNP.

Quando buscar outra alternativa

Busque outra solução se sua aplicação exigir saída NPN, alcances superiores a 10 metros ou conexão direta via terminal sem o conector M12 industrial.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Tipo de detecção	Barreira (Receptor)	Princípio de operação
Alcance	10 m	Limite máximo de detecção

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação
Saída	PNP	Tipo de sinal de comutação
Consumo de corrente	< 12 mA	Eficiência energética
Frequência de comutação	1200 Hz	Capacidade de detecção de alta velocidade

Dados Mecânicos
Dimensões	35 x 24 x 11 mm	Formato físico
Grau de proteção	IP67	Vedação contra ambiente
Material do invólucro	ABS / Zinco / Vidro	Composição do corpo e lentes

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP

Conexões

Elétrica Conector M12 A-coded

Processo Montagem lateral com acessórios inclusos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de controle (CLP) com entrada PNP	✓	O sensor fornece a lógica de comutação positiva necessária para entradas PNP.
Sistemas de controle (CLP) com entrada NPN	✗	A polaridade de saída do sensor é incompatível com entradas NPN.
Ambientes industriais com umidade e poeira	✓	O grau de proteção IP67 é adequado para estas condições operacionais.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico por Barreira IFM OJ5067, 10m, PNP, Conexão M12

Fixar o receptor no suporte utilizando os acessórios inclusos.
Alinhar mecanicamente o receptor com o emissor correspondente.
Conectar o cabo M12 à fonte de alimentação e sistema de controle.
Verificar se o LED de operação (verde) acende ao energizar.
Ajustar a posição até que o LED de status (amarelo) indique a detecção correta.
Fixar permanentemente a estrutura para evitar deslocamentos durante a operação.

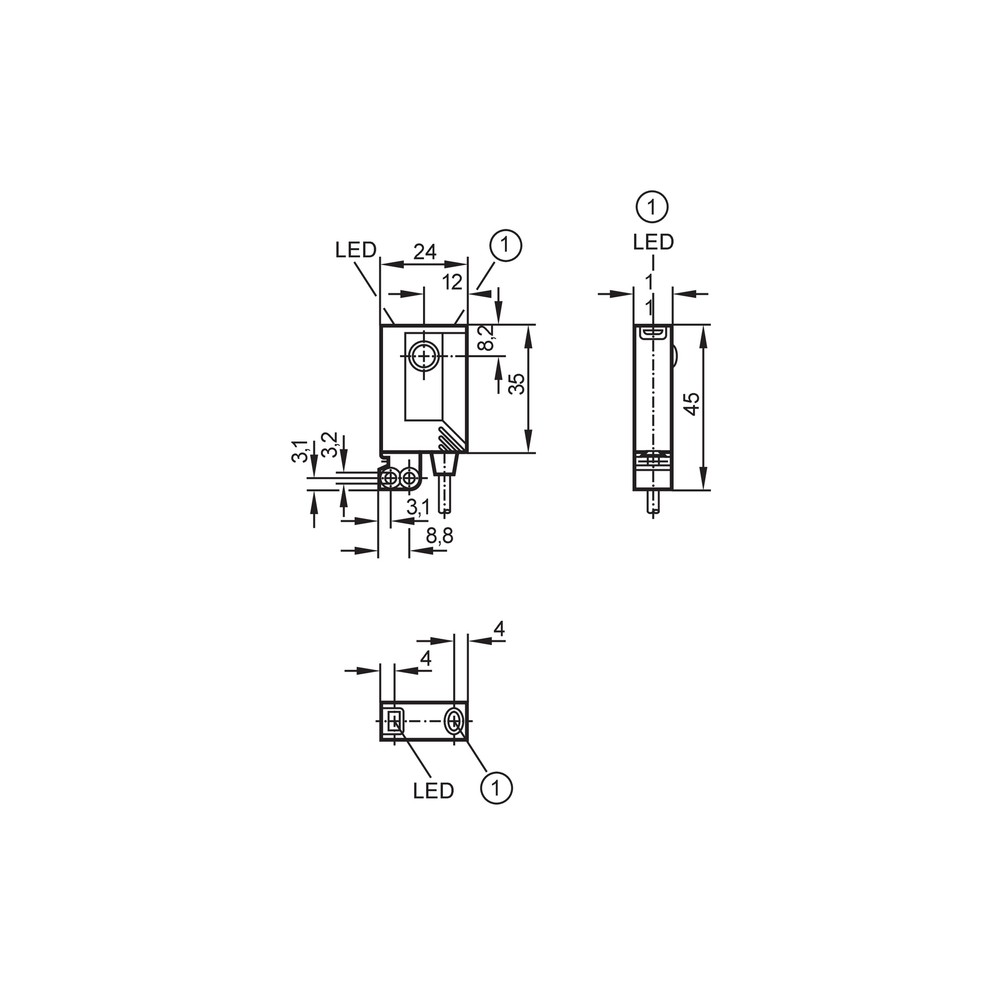

Desenho Dimensional

ACESSÓRIOS

Presilha básica E20964
Parafusos (2 x M3 x 16 mm)
Anéis de pressão (2 unidades)
Porcas (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma intermitente.	Alinhamento incorreto com o emissor.	Verificar se o feixe do emissor está incidindo corretamente na lente do receptor.
Redução do alcance ou perda de sinal.	Acúmulo de sujeira ou detritos na lente frontal.	Limpar a face frontal de vidro com pano macio e verificar se o status de operação permanece estável.
LEDs não acendem ou comportamento errático.	Tensão de alimentação fora da faixa (10-30V DC).	Medir a tensão nos terminais do conector M12 com um multímetro.
Saída do sensor inativa mesmo com detecção.	Curto-circuito na carga ou sobrecarga.	Verificar a integridade da fiação e a corrente da carga (máx 200 mA).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OJ5067 da IFM e para que ele serve?

Este sensor é um receptor fotoelétrico do tipo barreira projetado para detecção industrial de objetos em sistemas de automação.

Quais itens acompanham o sensor OJ5067 na embalagem?

O sensor acompanha presilha básica E20964, dois parafusos M3x16mm, dois anéis de pressão e duas porcas.

Posso usar este sensor sozinho para detectar objetos?

Este dispositivo não é um emissor; ele funciona exclusivamente como receptor. Portanto, não funcionará sem um emissor fotoelétrico compatível instalado no lado oposto.

Este sensor é compatível com entradas de controle NPN?

Não, este modelo possui saída digital PNP. Ele não é compatível com sistemas que exigem saída NPN ou saídas analógicas de corrente/tensão.

O sensor não comuta ao detectar o objeto, o que pode ser?

Se o LED amarelo não acender na presença de um objeto, verifique primeiro o alinhamento óptico com o emissor e a tensão de alimentação de 10-30V DC.

Por que o sensor falha na detecção de forma intermitente?

O sintoma de detecção intermitente pode ser causado por desalinhamento ou sujeira na lente frontal de vidro, exigindo limpeza e verificação do suporte de montagem.

Devo escolher o OJ5067 ou um sensor de proximidade indutivo?

Escolha este modelo se você necessita de um receptor compacto com conexão M12 para ambientes industriais exigentes com proteção IP67.

Existe um modelo da IFM que não precise de um emissor separado?

O OJ5067 é uma unidade receptora de barreira. Se você precisa de detecção por reflexão difusa ou reflexão em espelho, outros modelos das linhas O5 ou O6 da IFM devem ser considerados.

Quais cuidados tomar ao instalar o sensor?

A instalação exige o alinhamento preciso entre o receptor e o emissor. Utilize os acessórios de fixação inclusos e garanta que o cabo M12 não sofra tração excessiva.

Qual o nível de proteção do sensor contra líquidos?

O produto possui grau de proteção IP67, o que garante vedação contra poeira e imersão temporária em água, ideal para ambientes industriais padrão.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção onde um feixe de luz é transmitido por um emissor e captado por um receptor. (Ref.: Princípio de operação)

PNP

Tipo de saída de comutação que fornece tensão positiva (positivo da alimentação) quando o sensor é ativado. (Ref.: Saída de comutação)

IP67

Grau de proteção que indica resistência a poeira e imersão temporária em água até 1 metro. (Ref.: Grau de proteção)

Alinhamento óptico

Processo de ajuste do receptor e emissor para garantir que o feixe de luz incida corretamente na lente. (Ref.: Instalação)

Luz vermelha

Fonte de luz utilizada no sensor para facilitar o alinhamento visual durante a montagem. (Ref.: Tipo de luz)
