Sensor de Reflexão Difusa IFM OJ5048

Pré-visualizar: OJ5048 IFM - Sensor de Reflexão Difusa ifm Robótica e Manuseio 400mm PNP IP67 M8

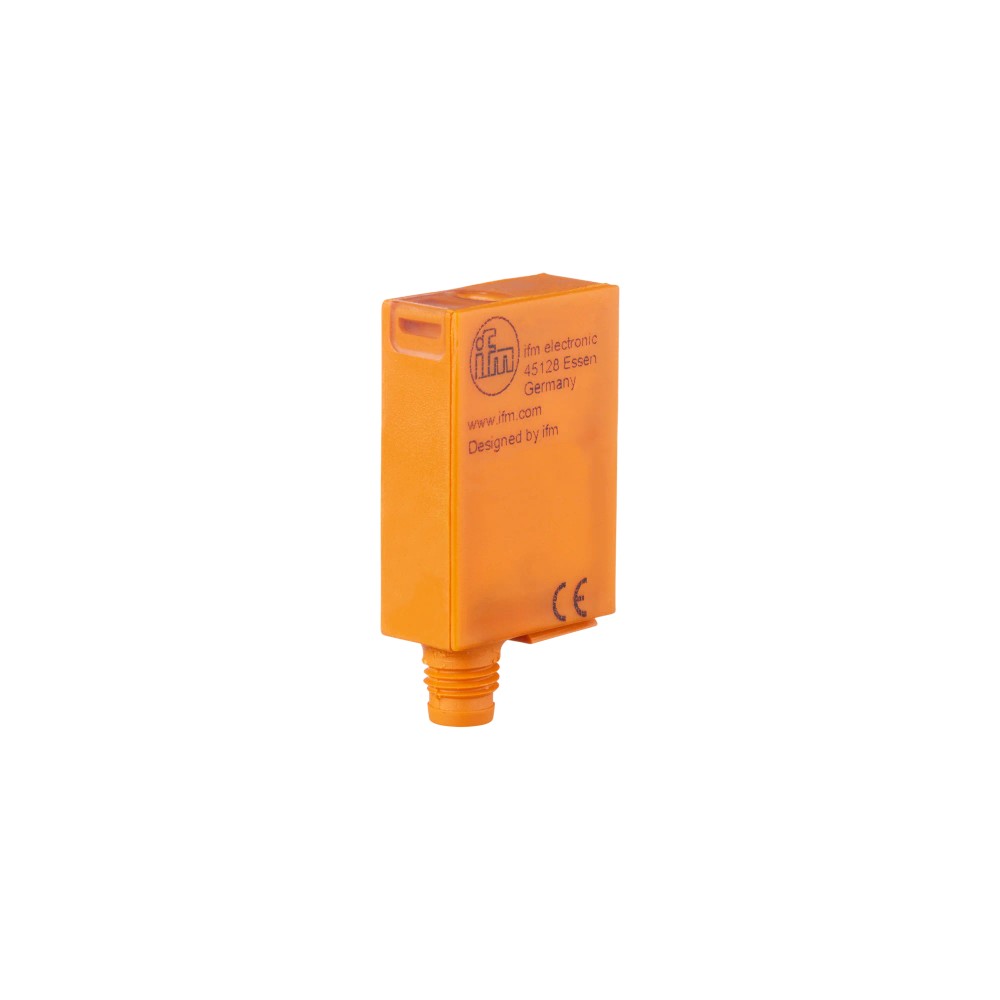

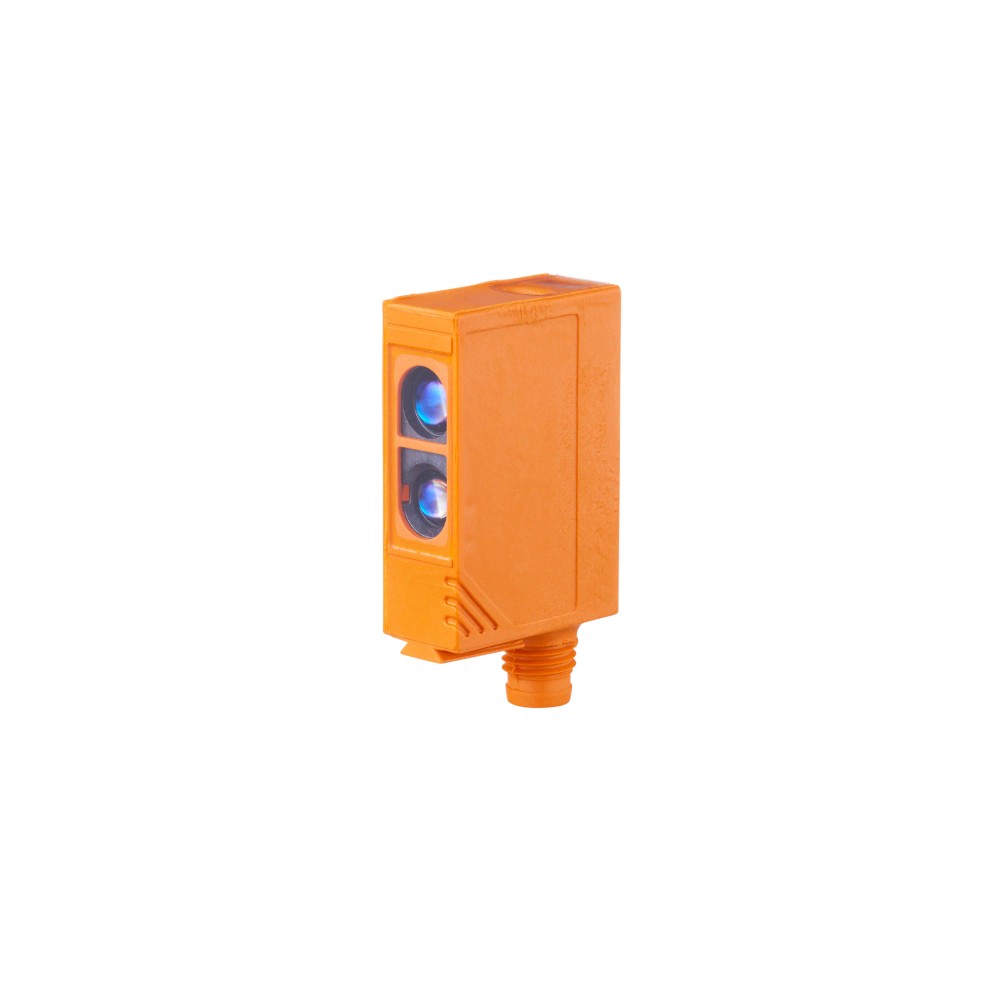

OJ5048 IFM - Sensor de Reflexão Difusa ifm Robótica e Manuseio 400mm PNP IP67 M8

Imagem meramente ilustrativa

R$ 1.677,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5048
EAN: 4021179175913
NCM do produto: 85365090

Destaques do Produto Alcance 15 a 400 mm,...mais

Fechar menu

Saiba mais sobre: "OJ5048 IFM - Sensor de Reflexão Difusa ifm Robótica e Manuseio 400mm PNP IP67 M8"

Destaques do Produto

Alcance

15 a 400 mm, com referência de medição especificada pelo fabricante

Saída de comutação

PNP

Conector

M8, codificação A, 4 contatos

Modo

Claro/Escuro programável

Proteção do invólucro

IP67

Aplicação declarada

Robótica, montagem e manuseio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Fotoelétrico de Reflexão Difusa com Supressão de Fundo ifm OJ5048, PNP, 15 a 400 mm, IP67, conexão M8

O ifm OJ5048 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado a aplicações de robótica, montagem e manuseio. Detecta objetos por luz vermelha e oferece alcance ajustável de 15 a 400 mm, conforme referência de papel branco indicada pelo fabricante. Possui saída PNP, modo Claro/Escuro programável e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Reflexão difusa com supressão de fundo
Alcance	15 a 400 mm; referência: papel branco de 200 x 200 mm, 90% de remissão
Saída	PNP
Modo de comutação	Claro/Escuro, programável
Fonte de luz	Luz vermelha, comprimento de onda de 660 nm
Frequência de comutação	1000 Hz
Conexão elétrica	M8, codificação A, 4 contatos
Proteção	IP67
Alimentação	10 a 30 V DC
Dimensões	35 x 11 x 24 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações de robótica, tecnologia de montagem e manuseio, conforme aplicação declarada pelo fabricante.
Instalações que demandem sensor de reflexão difusa com supressão de fundo e saída PNP.
Sistemas que aceitem alimentação de 10 a 30 V DC e conexão elétrica M8 de 4 contatos, codificação A.

⚠ Considere outro se precisa de:

Não selecionar se o controlador exigir saída NPN: a ficha especifica saída PNP.
Não especificar para distâncias acima de 400 mm; o alcance indicado é de 15 a 400 mm sob a referência de alvo informada.
Não tratar o OJ5048 como sensor com protocolo de comunicação: a ficha informa saída de comutação PNP, sem protocolo digital listado.

APLICAÇÕES E USO

Uso declarado pelo fabricante em robótica, tecnologia de montagem e manuseio, para detectar objetos por reflexão difusa com supressão de fundo.
Pode ser considerado em pontos de detecção cuja distância esteja dentro de 15 a 400 mm; o alcance de referência foi especificado para papel branco de 200 x 200 mm e 90% de remissão. Validar o alvo real na máquina.
Para operação em ambiente com temperatura entre -25 e 60 °C e necessidade do grau de proteção IP67, observando as condições de instalação descritas pelo fabricante.
A ficha não identifica materiais de alvo específicos nem garante a mesma distância para diferentes superfícies; validar o comportamento com o objeto e o fundo reais antes da integração.

COMO ESCOLHER

Antes de comprar o Sensor Fotoelétrico de Reflexão Difusa com Supressão de Fundo ifm OJ5048, PNP, 15 a 400 mm, IP67, conexão M8, verifique estes pontos:

Escolha o OJ5048 quando

A aplicação exigir detecção fotoelétrica por reflexão difusa com supressão de fundo, saída PNP, distância dentro da faixa de 15 a 400 mm e conexão elétrica M8 de 4 contatos, codificação A.

Avalie outra configuração quando

O circuito de entrada exigir NPN, a distância necessária exceder o alcance especificado ou a interface demandada depender de um protocolo digital que não consta na ficha. Confirme a compatibilidade do alvo e a distância real com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5048	Código do produto e part number.
Marca	ifm electronic	Fabricante indicado na ficha.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de funcionamento e característica especial declarados.
Aplicação	Robótica, tecnologia de montagem e de manuseio	Aplicações declaradas pelo fabricante.
GTIN	4021179175913	Identificador comercial informado.
Norma EMC	EN 60947-5-2	Norma indicada na ficha para EMC.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada para o dispositivo.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro, programável	Modo selecionável/programável conforme a ficha.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo informado pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado na ficha.
Frequência de comutação DC	1000 Hz	Frequência especificada para a saída DC.
Indicador de operação	1 x LED verde	Elemento de indicação de operação informado.
Indicador de status de chaveamento	1 x LED amarelo	Elemento de indicação do estado de comutação informado.

Detecção óptica e alcance
Princípio de funcionamento	Reflexão difusa	Detecção baseada na luz refletida pelo objeto.
Supressão de fundo	Disponível	Característica declarada do sensor.
Fonte de luz	Luz vermelha	Tipo de luz especificado.
Comprimento de onda	660 nm	Comprimento de onda nominal informado.
Alcance	15 a 400 mm	Referência: papel branco de 200 x 200 mm com 90% de remissão.
Alcance ajustável	Sim	Ajustabilidade declarada na ficha.
Diâmetro máximo da mancha de luz	18 mm	Valor máximo especificado.
Orientação da lente	Óptica lateral	Orientação óptica indicada.
Trava eletrônica	Sim	Função declarada na ficha.

Conexões elétricas
Conexão	1 x M8; codificação A; 4 contatos	Conexão elétrica declarada; conferir pinagem no datasheet antes de instalar.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado para o produto.
Temperatura ambiente de operação	-25 a 60 °C	Faixa de operação indicada.

Dados mecânicos e materiais
Dimensões	35 x 11 x 24 mm	Dimensões informadas para o invólucro.
Formato do invólucro	Retangular	Forma construtiva declarada.
Peso	35,3 g	Massa informada na ficha do produto.
Material do invólucro	ABS	Material declarado para o invólucro.
Material do elemento de fixação	Zinco moldado sob pressão	Material declarado para o elemento de fixação.
Material da janela dos LEDs	SEPS	Material indicado na ficha.
Material do botão	SEPS	Material indicado na ficha.
Material do protetor frontal/lente	PMMA	Material informado para o protetor frontal.

Vida útil e fornecimento
MTTF	556 anos	Valor declarado na ficha; não deve ser interpretado como prazo de garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Material incluído	1 presilha básica E20964; 2 parafusos M3 x 16 mm; 2 anéis de pressão; 2 porcas	Itens listados como incluídos na ficha.
NCM	8536.50.90	Código informado na ficha comercial.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP; a ficha não especifica protocolo de comunicação digital.

Conexões

Elétrica Conector M8, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. Saída PNP; corrente máxima constante da saída de comutação DC de 200 mA. Verificar a pinagem no datasheet antes da ligação.

Processo Não há conexão de processo mecânica especificada. O sensor possui invólucro retangular de 35 x 11 x 24 mm e orientação de lente óptica lateral.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada do controlador compatível com sinal de comutação PNP e alimentação de 10 a 30 V DC	✓	A ficha indica saída PNP e tensão de operação de 10 a 30 V DC; confirmar também o limite de corrente da saída e a pinagem.
Controlador que requer sinal NPN	✗	A ficha identifica a saída de comutação como PNP, não NPN.
Detecção dentro de 15 a 400 mm nas condições de referência especificadas	✓	O alcance informado é de 15 a 400 mm para papel branco de 200 x 200 mm com 90% de remissão; o desempenho com outros alvos deve ser validado na aplicação.
Aplicação que exige comunicação por protocolo digital	✗	A ficha informa saída de comutação PNP e não lista protocolo digital.
Ambiente dentro da faixa de temperatura de operação e que demande IP67	✓	A temperatura ambiente informada é de -25 a 60 °C e o grau de proteção é IP67; as condições de instalação também devem respeitar as instruções do fabricante.

INSTALAÇÃO

Como instalar o Sensor Fotoelétrico de Reflexão Difusa com Supressão de Fundo ifm OJ5048, PNP, 15 a 400 mm, IP67, conexão M8

Confirme no datasheet a pinagem do conector M8 de codificação A e a correspondência com a entrada do controlador antes de energizar.
Verifique que a fonte disponível esteja dentro da faixa de 10 a 30 V DC e que a entrada seja compatível com saída PNP.
Fixe o sensor usando a presilha básica E20964 e os elementos incluídos, sem exceder as condições mecânicas indicadas pelo fabricante.
Posicione a óptica lateral em relação ao objeto e ajuste o alcance conforme as instruções do fabricante e as condições reais do alvo.
Selecione o modo Claro/Escuro necessário para a lógica da aplicação, conforme procedimento do datasheet.
Após a instalação, valide a detecção e os indicadores de operação e chaveamento no ciclo real da máquina.

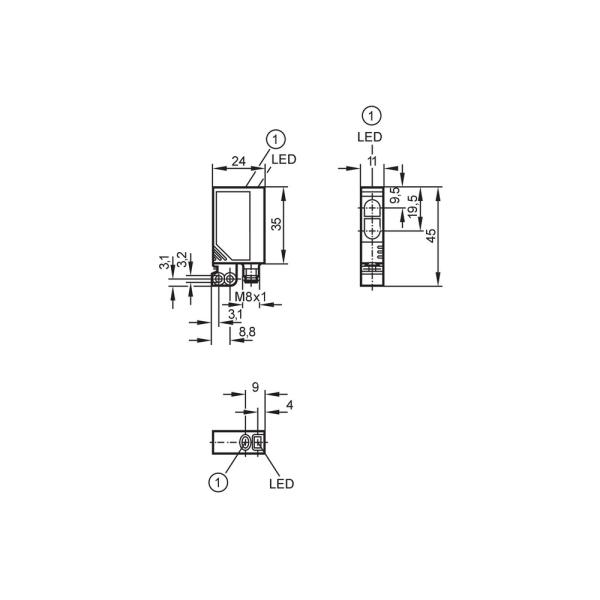

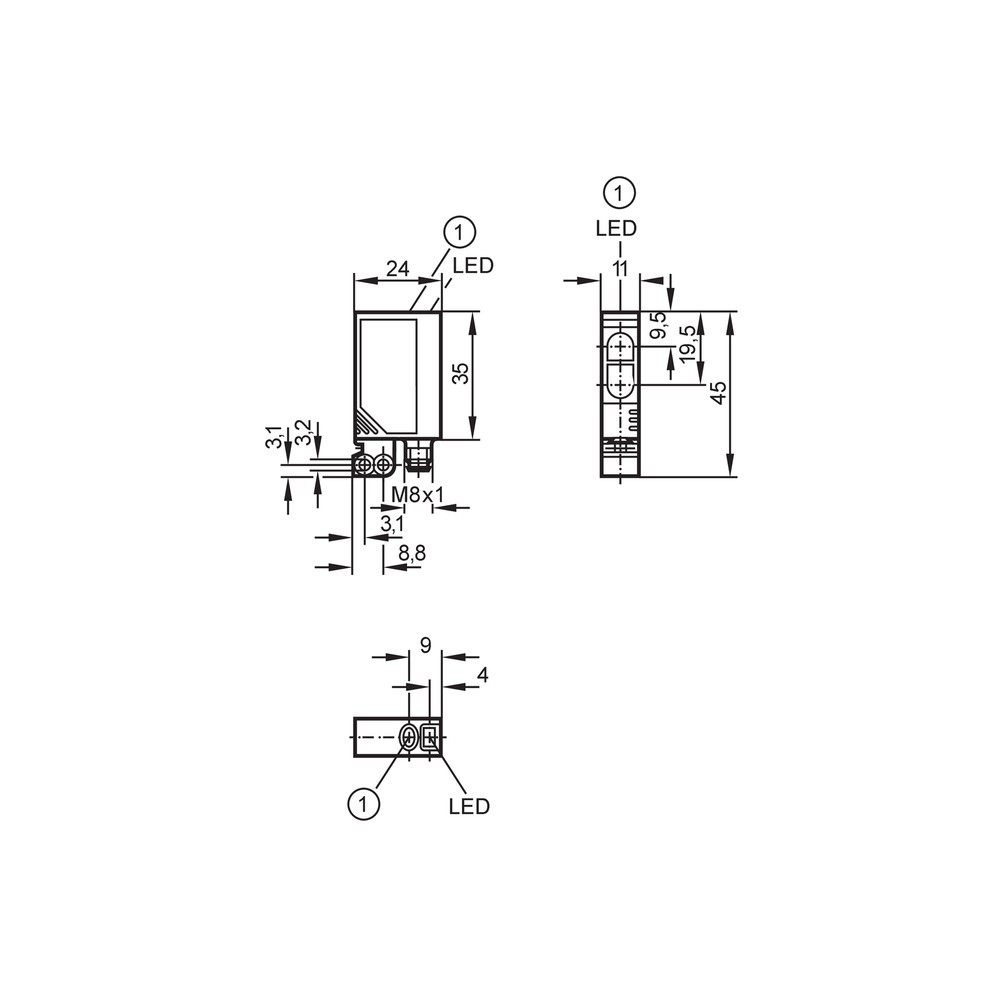

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

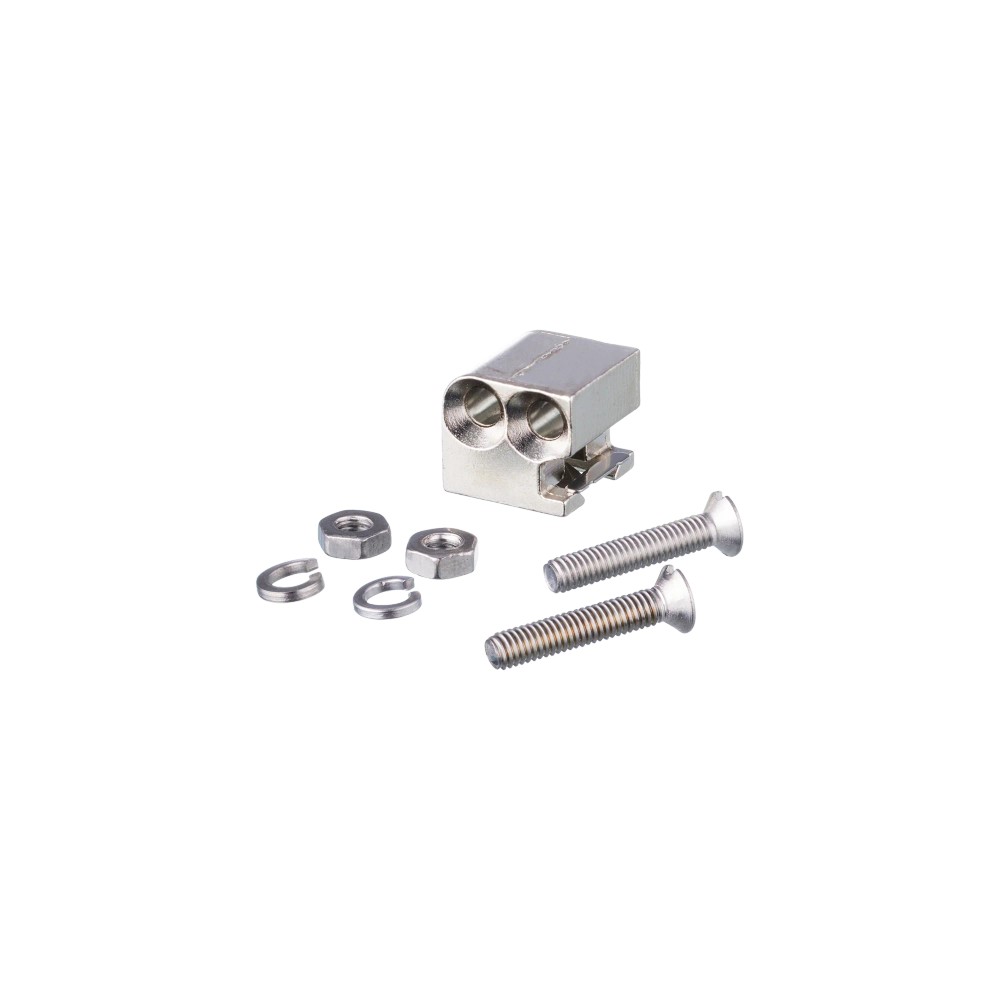

1 presilha básica E20964
2 parafusos M3 x 16 mm
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o objeto está presente.	Possível incompatibilidade entre saída PNP e tipo de entrada, ligação incorreta ou ausência de alimentação dentro da faixa especificada.	Confira a especificação da entrada do controlador, a pinagem M8 no datasheet e a tensão de alimentação nos terminais.
A detecção ocorre a uma distância diferente da esperada.	A ficha define o alcance de referência usando papel branco de 200 x 200 mm com 90% de remissão; o alvo real pode ter características diferentes.	Compare a instalação com a condição de referência e teste o alvo real dentro da faixa de ajuste, consultando o datasheet.
A saída permanece acionada ou desacionada em desacordo com a lógica esperada.	O modo Claro/Escuro programável pode não corresponder à lógica de controle usada na aplicação.	Verifique a configuração do modo de comutação e observe o LED amarelo de status durante o teste.
O sensor não opera após a instalação ou apresenta interrupções.	Possíveis causas incluem alimentação fora da faixa de 10 a 30 V DC, conexão incorreta ou curto-circuito na saída/cabeamento.	Meça a alimentação, inspecione o conector e o cabeamento conforme o esquema do fabricante e verifique a carga ligada à saída, respeitando o limite especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OJ5048 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OJ5048 e para que tipo de aplicação serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo. O fabricante declara seu uso em robótica, tecnologia de montagem e manuseio.

O alcance de 400 mm vale para qualquer objeto?

Não é possível afirmar isso pela ficha: a referência de 15 a 400 mm é papel branco de 200 x 200 mm com 90% de remissão. Valide o alcance com o alvo real.

O sensor é compatível com uma entrada NPN?

A ficha especifica saída PNP, portanto não corresponde a uma entrada que exija sinal NPN. Confirme o tipo de entrada do controlador antes da compra.

Que conexão elétrica preciso ter disponível?

O produto usa conexão M8, codificação A, com 4 contatos. Consulte o datasheet para confirmar a pinagem do circuito antes de ligar.

O que vem junto com o sensor?

A ficha lista uma presilha básica E20964, dois parafusos M3 x 16 mm, dois anéis de pressão e duas porcas.

Esse sensor serve para uma distância maior que 400 mm?

A ficha informa alcance de até 400 mm, na condição de referência indicada. Para distâncias acima desse limite, consulte outra configuração de sensor adequada à faixa necessária.

Posso usar o OJ5048 como sensor com protocolo IO-Link?

A ficha consultada descreve uma saída de comutação PNP e não lista IO-Link nem outro protocolo digital. Se a aplicação exigir esse tipo de comunicação, confirme outro modelo com o fabricante.

O que verificar se a saída não comuta quando o objeto passa?

Verifique primeiro a alimentação, a pinagem M8 e a compatibilidade da entrada do controlador com PNP. Depois confira o ajuste de alcance e o modo Claro/Escuro.

O que pode causar uma leitura instável na aplicação?

Uma diferença entre o alvo real e a condição de referência de alcance pode alterar o resultado. Teste a detecção com o objeto e o fundo reais e confira o ajuste conforme o datasheet.

Como devo montar e ajustar o sensor?

Fixe-o com os acessórios listados, oriente a óptica lateral para a área de detecção e valide o ajuste no ciclo real. Use o desenho dimensional e o datasheet para orientar a montagem e a ligação.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que o sensor recebe a luz refletida pelo objeto detectado. (Ref.: princípio de funcionamento — sensores de reflexão difusa)

Supressão de fundo

Função indicada no produto para distinguir o alvo do fundo dentro das condições de detecção especificadas. (Ref.: característica especial — supressão de fundo)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador. (Ref.: função elétrica — PNP)

Grau de proteção IP67

Classificação de proteção do invólucro declarada na ficha do produto. (Ref.: grau de proteção — IP67)

Frequência de comutação

Frequência DC de comutação indicada pelo fabricante para a saída do sensor. (Ref.: frequência de comutação DC — 1000 Hz)
