Sensor de Reflexão Difusa IFM OJ5044

Pré-visualizar: OJ5044 IFM - Sensor de Reflexão Difusa IFM Robótica e Manuseio 400mm PNP IP67 M8

OJ5044 IFM - Sensor de Reflexão Difusa IFM Robótica e Manuseio 400mm PNP IP67 M8

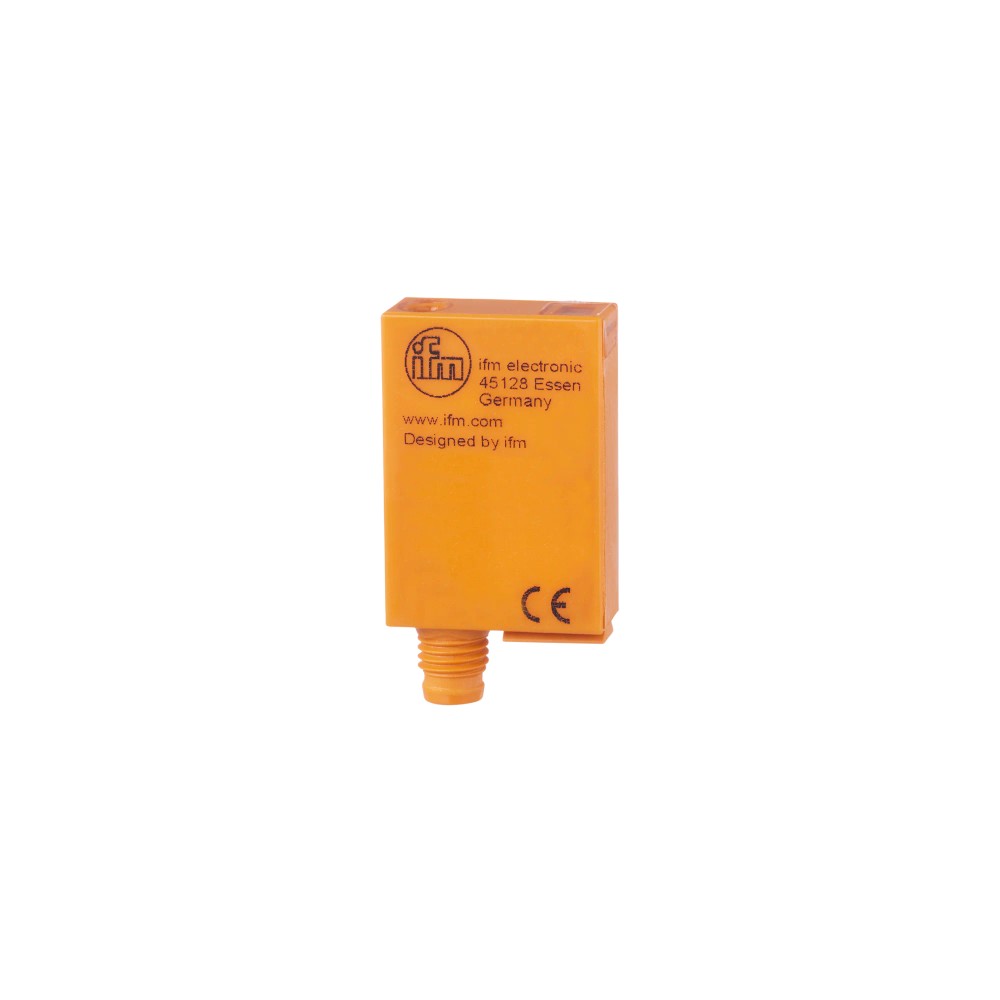

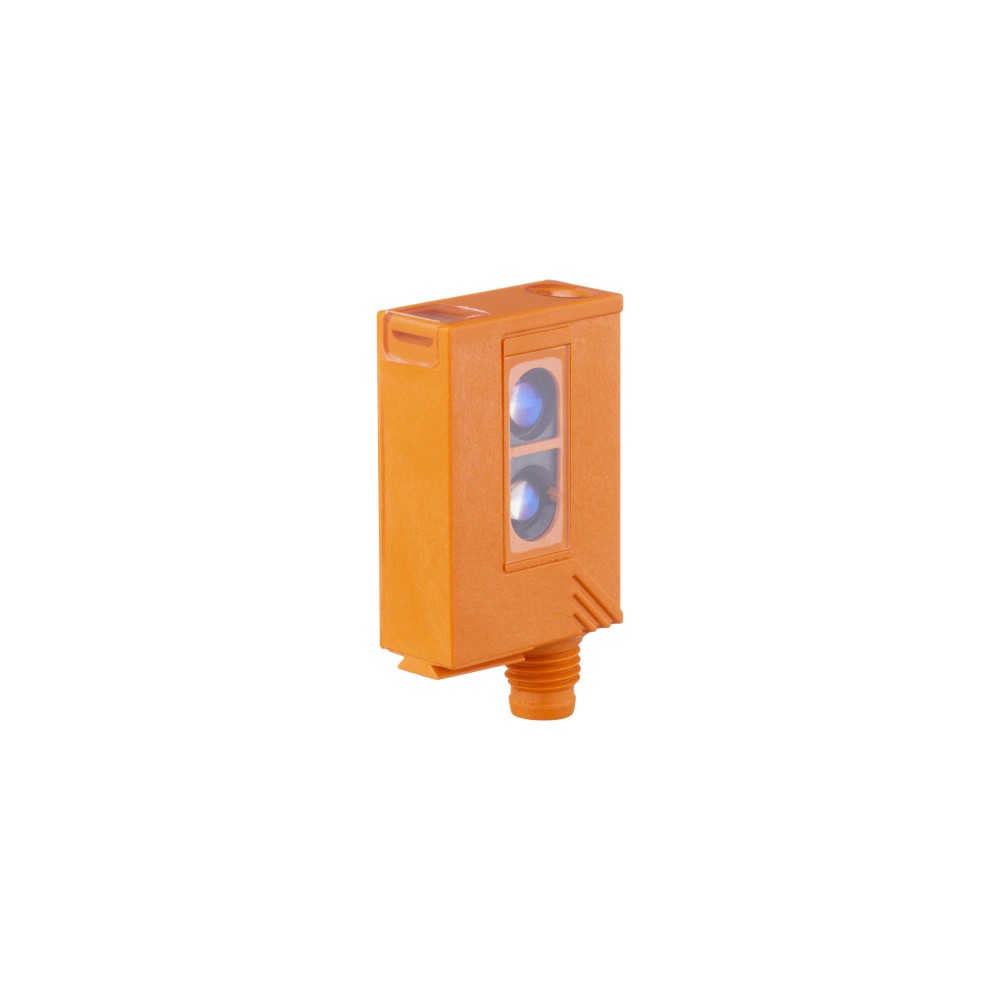

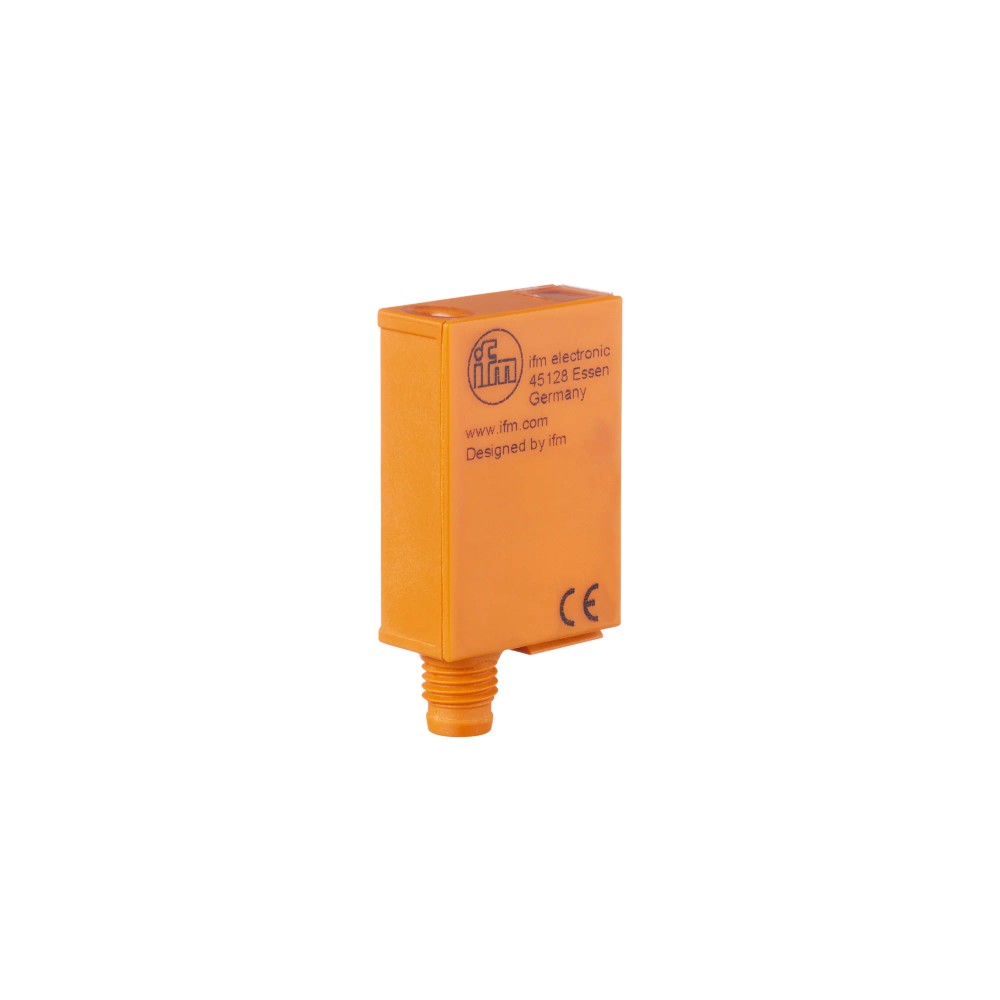

Imagem meramente ilustrativa

R$ 1.648,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5044
EAN: 4021179175876
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "OJ5044 IFM - Sensor de Reflexão Difusa IFM Robótica e Manuseio 400mm PNP IP67 M8"

Destaques do Produto

Tipo de detecção

Reflexão difusa com supressão de fundo

Alcance

15 a 400 mm, conforme condição de referência do fabricante

Saída

PNP

Alimentação

10 a 30 V DC

Conexão

M8, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa com supressão de fundo IFM OJ5044, PNP, alcance de 15 a 400 mm, IP67, conexão M8

O IFM OJ5044 é um sensor óptico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações de robótica, montagem e manuseio. Possui alcance ajustável de 15 a 400 mm nas condições de referência indicadas pelo fabricante, saída PNP e conexão M8 de 4 contatos. A comutação claro/escuro é programável, e o invólucro tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	OJ5044
Princípio de funcionamento	Reflexão difusa com supressão de fundo
Alcance	15 a 400 mm; papel branco de 200 × 200 mm com 90% de remissão
Saída de comutação	PNP
Comutação	Modo claro/escuro programável
Conexão elétrica	M8, codificação A, 4 contatos
Grau de proteção	IP67
Alimentação	10 a 30 V DC
Frequência de comutação	1.000 Hz
Dimensões e massa	35 × 24 × 11 mm; 35 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção óptica de objetos em aplicações de robótica, tecnologia de montagem e manuseio, conforme aplicação indicada pelo fabricante.
Instalações que utilizem entrada compatível com saída PNP e alimentação DC dentro da faixa de 10 a 30 V.
Aplicações que possam operar com alcance ajustado dentro da faixa especificada e com a condição de referência de alvo informada.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN: este modelo tem saída PNP.
Não selecionar quando o ponto de detecção necessário estiver fora da faixa de alcance especificada.
Não conectar a uma alimentação fora de 10 a 30 V DC.

APLICAÇÕES E USO

Uso indicado pelo fabricante em robótica, tecnologia de montagem e manuseio; a detecção é por reflexão difusa com supressão de fundo.
Em uma aplicação de detecção de presença de objetos, confirme o alcance real com o alvo e a geometria de montagem do processo; os 15 a 400 mm são especificados para papel branco de 200 × 200 mm com 90% de remissão.
A faixa de temperatura de operação informada é de −25 a 60 °C. A ficha não detalha desempenho para materiais ou cores específicos, portanto valide a detecção no alvo real antes da integração.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa com supressão de fundo IFM OJ5044, PNP, alcance de 15 a 400 mm, IP67, conexão M8, verifique estes pontos:

Escolha o OJ5044 quando

A aplicação exigir detecção por reflexão difusa com supressão de fundo, saída PNP, alimentação de 10 a 30 V DC e conexão M8 de 4 contatos, dentro do alcance especificado.

Avalie outra configuração quando

A entrada de controle exigir saída NPN, a alimentação disponível estiver fora da faixa indicada ou a distância necessária não puder ser atendida pelo alcance especificado. Confirme a pinagem e os requisitos elétricos no datasheet antes de substituir por outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5044	Código do produto e part number informados na ficha.
Marca	IFM	Fabricante informado para o produto.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de detecção informado na ficha.
Aplicação indicada	Robótica, tecnologia de montagem e manuseio	Aplicações explicitamente indicadas pelo fabricante.
Norma de referência	EN 60947-5-2	Norma indicada na ficha.

Dados ópticos e de detecção
Fonte de luz	Luz vermelha	Tipo de luz informado para o sensor.
Comprimento de onda	660 nm	Valor informado na ficha.
Alcance	15 a 400 mm	Para papel branco de 200 × 200 mm com 90% de remissão; alcance ajustável informado.
Supressão de fundo	Disponível	Característica especial declarada para o modelo.
Diâmetro máximo da mancha de luz	18 mm	Valor máximo informado na ficha.
Orientação da lente	Óptica frontal	Orientação indicada nos dados do produto.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Limites mínimo e máximo informados.
Consumo de corrente	25 mA	Valor informado na ficha.
Categoria de isolamento	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados do produto.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção informada na ficha.

Saída e tempos de comutação
Tipo de saída	PNP	Tipo de saída de comutação declarado.
Modo de comutação	Claro/escuro, programável	Função de saída informada na ficha.
Corrente máxima de comutação	200 mA	Limite máximo informado para a saída.
Queda de tensão máxima DC	2,5 V	Valor máximo informado.
Frequência de comutação DC	1.000 Hz	Frequência de comutação especificada.

Conexões e interfaces
Conexão elétrica	1 × M8, codificação A, 4 contatos	Conector informado na ficha; consultar datasheet para a atribuição dos contatos.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação PNP, sem protocolo digital declarado.

Condições ambientais
Temperatura de operação	−25 a 60 °C	Faixa de temperatura indicada para operação.
Grau de proteção	IP67	Classificação informada para o invólucro; observar as condições de instalação e vedação da conexão.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado para o corpo do sensor.
Dimensões	35 × 24 × 11 mm	Dimensões declaradas na ficha.
Massa	35 g	Massa informada nos dados do produto.
Material do invólucro	ABS	Material indicado para o invólucro.
Material do protetor frontal	PMMA	Material indicado para o protetor frontal.
Materiais de elementos adicionais	Elemento de fixação: zinco moldado sob pressão; janela dos LEDs e botão: SEPS	Materiais indicados nos dados do produto.
MTTF	556 anos	Valor informado na ficha; não representa garantia nem intervalo de manutenção.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicação de status declarada.
Indicador de operação	1 LED verde	Indicação de operação declarada.
Ajuste de alcance	Ajustável	A ficha informa alcance ajustável; consultar datasheet para procedimento de ajuste.

Acessórios e identificação comercial
Material incluído	2 parafusos M3 × 16 mm, 1 presilha básica E20964, 2 anéis de pressão e 2 porcas	Itens listados como material incluído na ficha.
GTIN	4021179175876	Identificador comercial informado.
SKU e part number	OJ5044	Códigos de identificação informados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão elétrica M8, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP, corrente máxima de comutação de 200 mA. Consultar o datasheet para a atribuição dos contatos antes da ligação.

Processo Não se aplica conexão de processo: é um sensor óptico de detecção, com montagem mecânica do invólucro retangular. Dimensões do corpo: 35 × 24 × 11 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC de 10 a 30 V	✓	Corresponde ao tipo de saída e à faixa de alimentação informados para o sensor; verificar também a corrente da carga.
Entrada que requer saída NPN	✗	A ficha identifica a saída deste modelo como PNP.
Detecção dentro do alcance de 15 a 400 mm, considerando a condição de referência declarada	✓	A faixa publicada é de 15 a 400 mm para papel branco de 200 × 200 mm com 90% de remissão; o alcance pode depender do alvo e das condições reais.
Alimentação DC abaixo de 10 V ou acima de 30 V	✗	A tensão de operação especificada é de 10 a 30 V DC.
Aplicação indicada para robótica, tecnologia de montagem ou manuseio	✓	Essas aplicações são mencionadas na ficha do produto; a adequação final depende das condições de detecção e instalação.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa com supressão de fundo IFM OJ5044, PNP, alcance de 15 a 400 mm, IP67, conexão M8

Confirme que a aplicação requer um sensor de reflexão difusa com supressão de fundo e saída PNP.
Verifique se a alimentação DC disponível está dentro da faixa de 10 a 30 V e se a entrada conectada aceita PNP.
Planeje a montagem usando o formato e as dimensões do sensor; mantenha a área óptica voltada para a zona de detecção.
Fixe o sensor utilizando os elementos adequados à instalação; os itens incluídos constam na lista de acessórios.
Conecte o M8 de codificação A e 4 contatos conforme a pinagem indicada no datasheet; não deduza a função dos pinos apenas pela quantidade de contatos.
Energize o conjunto, ajuste o alcance conforme o procedimento do fabricante e valide a comutação com o alvo e as condições reais do processo.

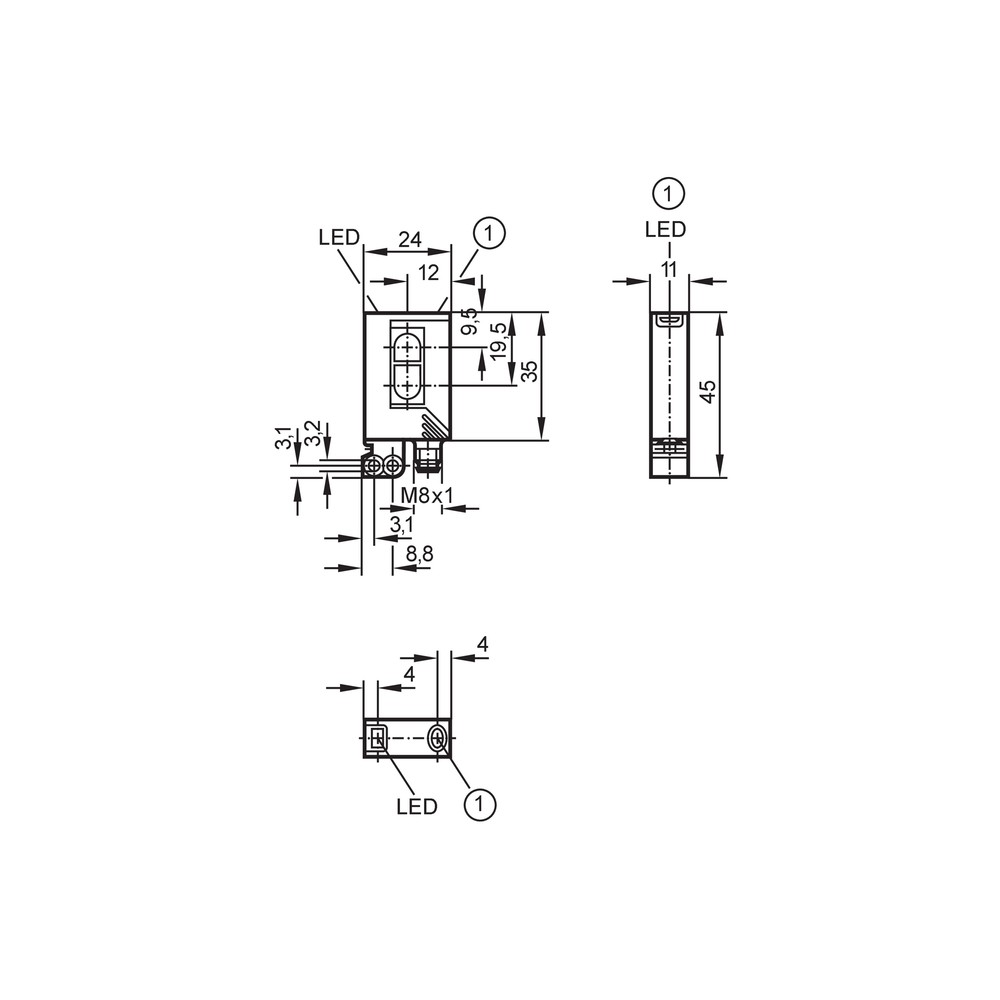

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 parafusos M3 × 16 mm
1 presilha básica E20964
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto passa pela zona de detecção.	Alimentação ou ligação incompatível, seleção de modo claro/escuro inadequada, ou alvo fora das condições de alcance.	Meça a alimentação nos limites especificados, confira a pinagem no datasheet e teste o sensor com o alvo e a distância reais.
A entrada do controlador não reconhece o sinal do sensor.	A entrada pode não ser compatível com saída PNP ou a ligação pode não seguir a pinagem do conector.	Confirme o tipo de entrada do controlador e compare a ligação do M8 com o esquema elétrico oficial.
A detecção apresenta comportamento diferente entre o teste e a operação.	O alcance de referência depende do alvo; a ficha usa papel branco de 200 × 200 mm com 90% de remissão.	Teste com o material e a geometria efetivos do processo e confira o ajuste de alcance conforme o datasheet.
O sensor não opera após a instalação ou apresenta interrupções.	Tensão fora da faixa de operação, conexão incorreta ou condição ambiental fora da faixa especificada.	Verifique a tensão de alimentação, a conexão e a temperatura no ponto de instalação; compare com os limites publicados.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OJ5044 em português (Datasheet) Desenho em escala do OJ5044 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OJ5044 e para que serve?

É um sensor de reflexão difusa com supressão de fundo para detecção de objetos. A ficha indica uso em robótica, tecnologia de montagem e manuseio.

Que tipo de saída e conexão elétrica esse sensor tem?

O OJ5044 tem saída PNP e conexão M8 de codificação A com 4 contatos. Consulte o datasheet para confirmar a função de cada contato.

O que acompanha o produto?

A ficha lista 2 parafusos M3 × 16 mm, 1 presilha básica E20964, 2 anéis de pressão e 2 porcas.

Posso usar este sensor em uma entrada que exige saída NPN?

Não, a ficha identifica a saída do OJ5044 como PNP. Para uma entrada NPN, selecione uma versão cuja saída corresponda ao requisito do controlador.

Ele funciona com alimentação de 5 V DC?

A faixa de operação informada é de 10 a 30 V DC. Uma alimentação de 5 V fica fora dessa faixa.

O sensor acende, mas o controlador não recebe o sinal. O que devo verificar?

Confira se a entrada do controlador aceita PNP e se a ligação dos contatos M8 segue o esquema do datasheet. Verifique também alimentação e conexão.

A detecção falha com o objeto da máquina, embora funcione no teste. O que pode ser?

O alcance de referência foi especificado para papel branco de 200 × 200 mm com 90% de remissão, e o alvo real pode diferir. Valide a distância e a comutação com o material e a geometria usados no processo.

Devo comprar o OJ5044 ou procurar outro sensor?

Escolha o OJ5044 se a aplicação aceitar saída PNP, alimentação de 10 a 30 V DC e alcance dentro da faixa especificada. Se precisar de saída NPN ou de uma faixa elétrica diferente, procure uma versão compatível com esses requisitos.

Como faço a instalação e o ajuste do alcance?

Monte o sensor orientando a óptica frontal para a zona de detecção e conecte o M8 conforme a pinagem oficial. Para o procedimento de ajuste, consulte o datasheet do fabricante e valide com o alvo real.

O modo claro/escuro pode ser configurado?

Sim. A ficha informa comutação claro/escuro programável; consulte o datasheet para o procedimento de programação.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção óptica em que a luz refletida pelo objeto retorna ao sensor. (Ref.: tipo de produto: reflexão difusa)

Supressão de fundo

Característica indicada para distinguir a zona de detecção do fundo da aplicação. (Ref.: supressão de fundo disponível)

PNP

Tipo de saída de comutação do sensor; requer entrada compatível no dispositivo conectado. (Ref.: saída de comutação: PNP)

Modo claro/escuro

Configuração programável da lógica de comutação do sensor. (Ref.: modo de comutação claro/escuro)

IP67

Grau de proteção declarado para o invólucro do sensor. (Ref.: grau de proteção: IP67)
