Sensor Retro-Reflexivo a Laser IFM OJ5036

Pré-visualizar: OJ5036 IFM - Sensor Retro-reflexivo a Laser Robótica e Manuseio PNP 8m IP67 M8

OJ5036 IFM - Sensor Retro-reflexivo a Laser Robótica e Manuseio PNP 8m IP67 M8

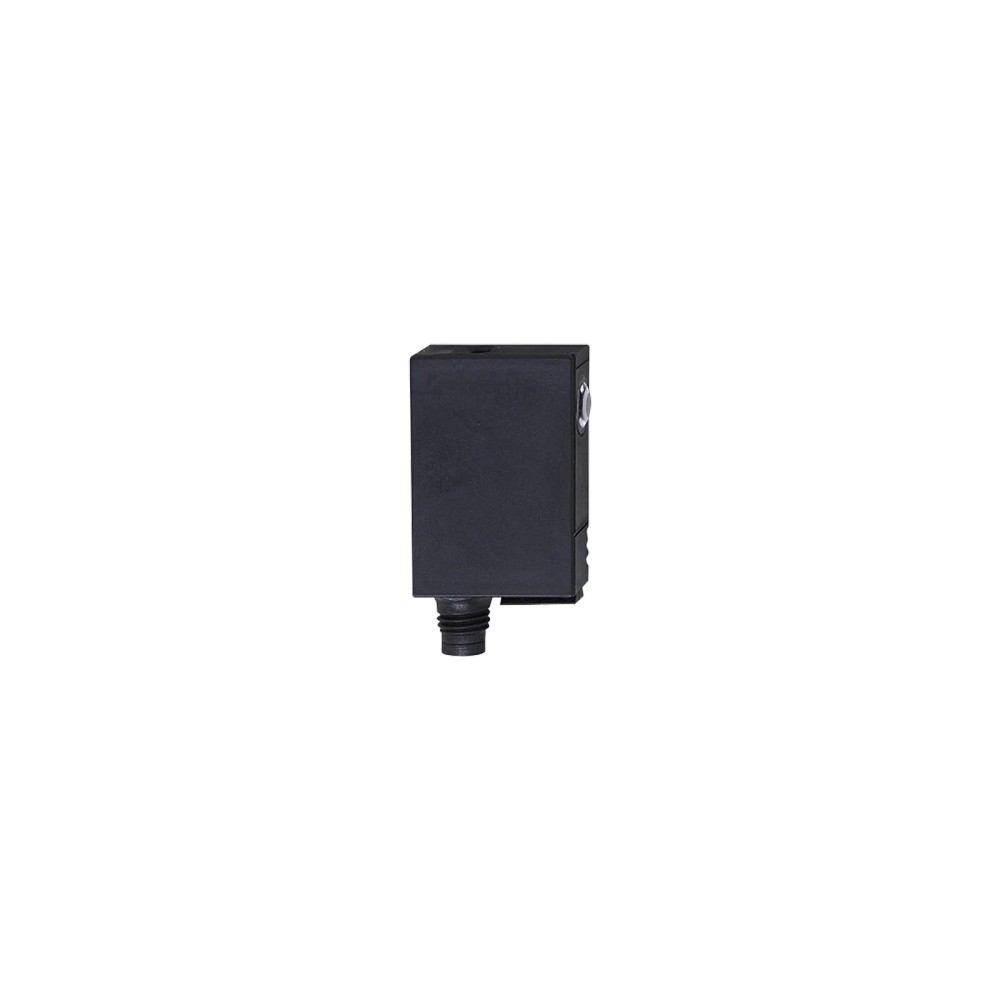

Imagem meramente ilustrativa

R$ 2.448,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5036
EAN: 4021179175791
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "OJ5036 IFM - Sensor Retro-reflexivo a Laser Robótica e Manuseio PNP 8m IP67 M8"

Destaques do Produto

Tipo de detecção

Retro-reflexivo a laser

Alcance máximo

8 m sobre refletor prismático especificado

Tipo de saída

PNP

Alimentação

10…30 V DC

Conexão

M8, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retro-reflexivo a Laser IFM OJ5036, PNP, alcance de 8 m, IP67, conexão M8

O IFM OJ5036 é um sensor fotoelétrico retro-reflexivo a laser para detectar objetos em aplicações de robótica, montagem e manuseio. Opera com saída PNP e alcance de até 8 m sobre refletor prismático especificado. Possui modo de comutação claro/escuro programável e proteção IP67. A conexão elétrica é M8 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Retro-reflexivo a laser
Alcance sobre refletor prismático	8 m (refletor 50 x 50 mm E20722)
Saída	PNP
Modo de comutação	Claro/escuro, programável
Tensão de operação	10…30 V DC
Conexão elétrica	M8, codificação A, 4 contatos
Grau de proteção	IP67
Temperatura de operação	-10…60 °C
Dimensões	35 x 11 x 24 mm
Classe do laser	1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção retro-reflexiva em aplicações de robótica, tecnologia de montagem e manuseio, conforme aplicação indicada pelo fabricante.
Instalações com alimentação de 10…30 V DC, entrada compatível com saída PNP e refletor prismático E20722 de 50 x 50 mm, quando for necessário o alcance especificado de até 8 m.
Ambientes em que as condições de operação estejam dentro de -10…60 °C e seja requerida proteção IP67.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN: este modelo tem saída PNP.
Não conte com alcance de 8 m sem o refletor prismático especificado; esse alcance é informado para refletor 50 x 50 mm E20722.
Não use fora da tensão de 10…30 V DC ou da faixa de temperatura de -10…60 °C indicada.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em robótica, tecnologia de montagem e manuseio, usando princípio retro-reflexivo.
Para o alcance especificado de 8 m, a ficha referencia o refletor prismático E20722 de 50 x 50 mm; confirme a geometria e a instalação do refletor na aplicação real.
A operação deve respeitar a faixa de -10…60 °C, alimentação de 10…30 V DC e corrente máxima constante da saída de 200 mA.
A adequação em cenários específicos de detecção depende do objeto, posicionamento e condições de instalação; valide o funcionamento no conjunto real. Possibilidades além das aplicações declaradas são inferências e devem ser testadas.

COMO ESCOLHER

Antes de comprar o Sensor Retro-reflexivo a Laser IFM OJ5036, PNP, alcance de 8 m, IP67, conexão M8, verifique estes pontos:

Quando escolher o OJ5036

Escolha este modelo para detecção retro-reflexiva a laser quando a aplicação aceitar saída PNP, alimentação de 10…30 V DC e conexão M8 de 4 contatos. O alcance de 8 m é especificado com refletor prismático E20722 de 50 x 50 mm.

Quando avaliar outra configuração

Procure outra versão se o circuito de entrada exigir NPN, se a alimentação ou a temperatura estiver fora dos limites informados, ou se a instalação exigir outro tipo de conexão. Confirme também a distância de detecção com o refletor previsto para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OJ5036	Código do produto e part number informados para identificação.
Tipo de produto	Sensor retro-reflexivo a laser	Princípio de detecção declarado na ficha.
Aplicação indicada	Robótica, tecnologia de montagem e manuseio	Cenários de aplicação declarados pelo fabricante.

Detecção e desempenho óptico
Tecnologia de detecção	Laser	Tecnologia óptica informada para o sensor.
Tipo de luz	Vermelha	Emissão luminosa especificada.
Comprimento de onda	650 nm	Comprimento de onda informado.
Classe do laser	1	Classificação declarada; observar o aviso de proteção contra laser do fabricante.
Princípio de funcionamento	Retro-reflexivo	Detecção baseada no retorno da luz refletida.
Alcance ajustável	Sim	A ficha indica possibilidade de ajuste do alcance.
Alcance sobre refletor prismático	8 m, com refletor prismático 50 x 50 mm E20722	Condição de referência declarada para o alcance.
Diâmetro da mancha de luz	12 mm	Valor máximo informado para a mancha de luz.
Menor objeto reconhecível	2,5 mm a 0,1 m; 4 mm a 2,5 m; 8 mm a 5 m	Valores informados para as distâncias correspondentes.
Filtro de polarização	Disponível	Característica óptica indicada na ficha.
Orientação da lente	Óptica lateral	Orientação informada para a óptica.

Dados elétricos e saída
Tensão de operação	10…30 V DC	Faixa de alimentação especificada.
Função de saída	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/escuro, programável	A lógica claro/escuro pode ser programada.
Corrente de consumo	< 15 mA	Consumo informado na ficha.
Corrente máxima constante da saída	200 mA	Limite de corrente constante informado para a saída DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação	2.000 Hz	Frequência de comutação DC informada.
Proteção contra curto-circuito	Sim, por impulso	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção elétrica informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Classe de proteção elétrica	III	Classificação declarada.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada como referência de EMC.
Observação de alimentação	Tensão de serviço “supply class 2” conforme cULus	Observação regulatória fornecida na ficha.

Conexão elétrica
Tipo de conexão	1 x M8	Conector elétrico indicado para o sensor.
Codificação	A	Codificação especificada para o conector.
Número de contatos	4	Quantidade de contatos indicada.

Condições ambientais e vida útil
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Temperatura de operação	-10…60 °C	Faixa de temperatura de operação especificada.
Vida útil típica	50.000 h	Vida útil indicada na ficha.
MTTF	697 anos	Valor MTTF informado; não representa garantia nem vida útil individual.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado.
Dimensões	35 x 11 x 24 mm	Dimensões informadas para o produto.
Peso	28,1 g	Peso indicado na ficha do produto.
Material do invólucro	ABS	Material informado para o invólucro.
Elemento de fixação	Zinco moldado sob pressão	Material declarado para o elemento de fixação.
Protetor frontal	Vidro	Material informado para o protetor frontal.
Janela dos LEDs e botão	SEPS	Material informado para a janela dos LEDs e para o botão.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicação visual de status informada.
Indicador de operação	1 LED verde	Indicação visual de operação informada.
Indicador de função	1 LED vermelho	Indicação visual de função informada.
Trava eletrônica	Sim	Recurso indicado na ficha.

Fornecimento
Quantidade por embalagem	1 peça	Unidade informada por embalagem.
Itens incluídos	2 parafusos M3 x 16 mm; 1 presilha básica E20964; 2 anéis de pressão; 2 porcas	Componentes listados como material incluído.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial indicado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conector M8, codificação A, 4 contatos. Alimentação de 10…30 V DC e saída de comutação PNP, com corrente máxima constante de saída de 200 mA. Verifique a atribuição dos pinos no datasheet antes de ligar.

Processo Não possui conexão de processo indicada; trata-se de sensor fotoelétrico com conexão elétrica M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sinal PNP e circuito dentro dos limites elétricos informados	✓	O sensor possui saída PNP; a alimentação deve estar entre 10 e 30 V DC e a corrente máxima constante da saída é 200 mA.
Entrada de controle que requer saída NPN	✗	A ficha identifica a saída como PNP, não NPN.
Detecção com refletor prismático E20722 de 50 x 50 mm, em distância até 8 m	✓	A ficha especifica alcance de 8 m sobre esse refletor.
Aplicação que exige protocolo de comunicação digital	✗	A ficha não informa protocolo de comunicação; identifica uma saída de comutação PNP.
Montagem que requer outro conector elétrico que não M8	✗	O modelo é especificado com conexão elétrica M8, codificação A, de 4 contatos.

INSTALAÇÃO

Como instalar o Sensor Retro-reflexivo a Laser IFM OJ5036, PNP, alcance de 8 m, IP67, conexão M8

Confirme que a alimentação disponível está entre 10 e 30 V DC e que a entrada conectada é compatível com saída PNP.
Instale o sensor e o refletor prismático conforme o arranjo retro-reflexivo previsto; para referência de alcance de 8 m, use o refletor E20722 de 50 x 50 mm.
Fixe o sensor com os elementos adequados ao suporte e consulte o desenho dimensional antes de definir posição e furação.
Conecte o M8 de 4 contatos conforme a atribuição de pinos indicada no datasheet; não presuma a pinagem sem consulta à documentação.
Ajuste o alcance e programe o modo claro/escuro conforme a lógica requerida pela máquina.
Energize o circuito e verifique a indicação dos LEDs e a comutação da saída durante a passagem do objeto; mantenha a operação dentro dos limites especificados.

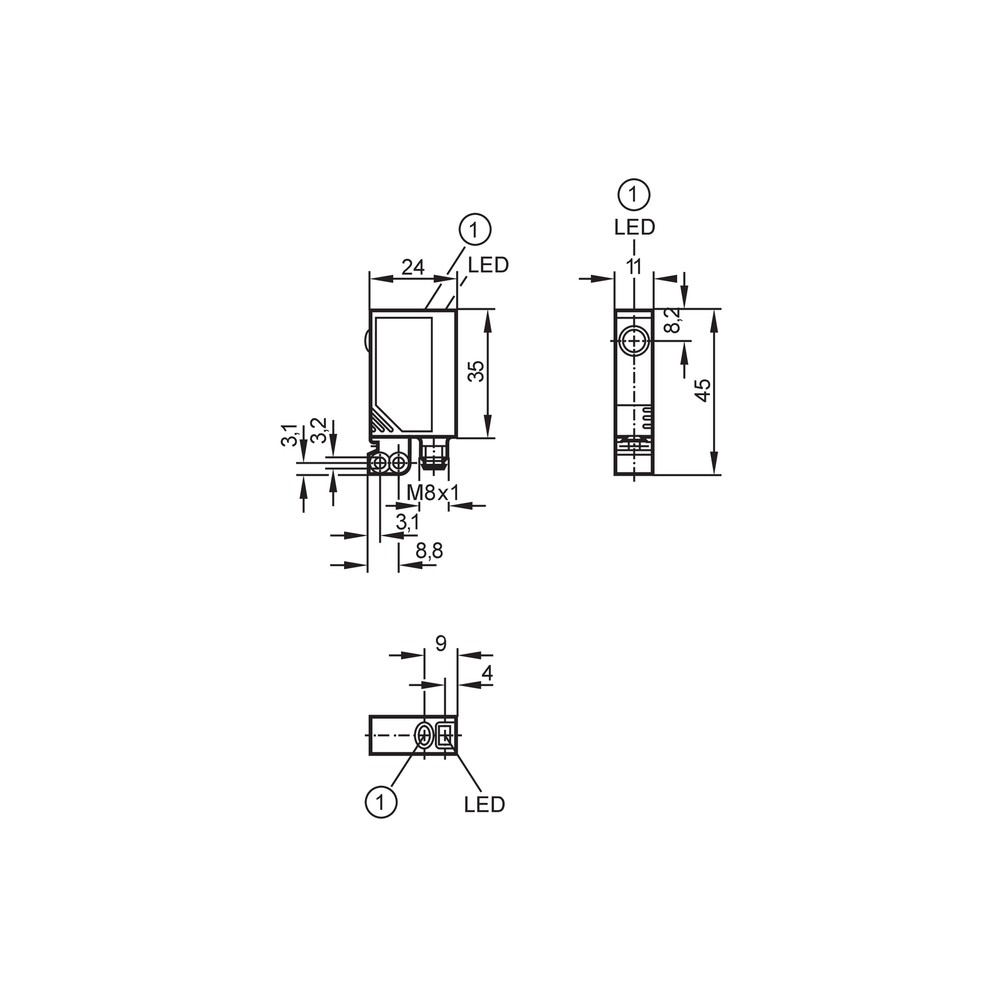

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 parafusos M3 x 16 mm
1 presilha básica E20964
2 anéis de pressão
2 porcas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o objeto passa.	Alimentação fora da faixa especificada, ligação incompatível com PNP ou conexão M8 incorreta.	Meça a alimentação nos terminais, confira a compatibilidade da entrada com PNP e valide a pinagem no datasheet.
O sensor não detecta na distância esperada.	Refletor diferente do especificado, alinhamento inadequado ou distância acima da condição de referência.	Confira alinhamento e refletor; compare a instalação com a condição de 8 m indicada para o E20722 de 50 x 50 mm.
A lógica de saída parece invertida em relação ao estado esperado.	Modo claro/escuro programado de forma diferente da lógica requerida pela máquina.	Verifique a configuração do modo de comutação e observe a resposta da saída ao interromper e restabelecer o feixe.
A saída fica instável ou não aciona a carga corretamente.	Carga excedendo o limite de corrente da saída ou circuito com alimentação/conexão inadequada.	Confira corrente da carga, limitada a 200 mA constantes, alimentação, conexões e queda de tensão máxima especificada de 2,5 V.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OJ5036 (PT-BR) (Datasheet) Desenho em escala IFM OJ5036 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OJ5036 e em que tipo de aplicação ele é usado?

É um sensor fotoelétrico retro-reflexivo a laser indicado para robótica, tecnologia de montagem e manuseio. A saída de comutação é PNP.

O que acompanha o sensor?

A ficha lista dois parafusos M3 x 16 mm, uma presilha básica E20964, dois anéis de pressão e duas porcas.

O OJ5036 funciona com entrada de CLP NPN?

Não é a saída indicada para uma entrada que exija NPN: o sensor OJ5036 tem saída PNP. Verifique também a compatibilidade elétrica da entrada e a pinagem no datasheet.

Posso usar o sensor fora da faixa de temperatura ou tensão especificada?

A ficha especifica operação entre -10 e 60 °C e alimentação de 10 a 30 V DC. Não é possível confirmar operação fora desses limites com os dados disponíveis.

O sensor acende, mas não detecta o objeto; o que devo verificar?

Confira o alinhamento do conjunto retro-reflexivo e o refletor instalado. Para a referência de 8 m, a ficha especifica o refletor E20722 de 50 x 50 mm.

A saída não responde ao passar o objeto; o que pode estar errado?

Verifique alimentação, pinagem do M8 e se a entrada aceita sinal PNP. Confira também se o modo claro/escuro programado corresponde à lógica esperada.

Devo comprar o sensor avulso ou um conjunto com refletor?

A ficha informa o sensor e seus elementos de fixação incluídos, mas não lista o refletor E20722 como item fornecido. Se a aplicação requer esse refletor para a referência de alcance, confirme a aquisição separadamente.

Como saber se devo escolher o OJ5036 ou outro sensor fotoelétrico?

Escolha o OJ5036 quando precisar de detecção retro-reflexiva a laser, saída PNP e conexão M8 de 4 contatos. Avalie outra versão se a entrada exigir NPN ou se a instalação exigir conexão diferente.

Como instalar e programar o modo claro/escuro?

Monte e alinhe sensor e refletor, conecte conforme a pinagem do datasheet e programe a lógica claro/escuro necessária. Use o desenho dimensional para posicionamento e confirme a comutação após energizar.

O OJ5036 inclui cabo ou conector de acoplamento?

A ficha informa conexão M8, codificação A, com 4 contatos, mas não lista cabo ou conector de acoplamento entre os itens incluídos. Consulte o datasheet para selecionar o acessório compatível.

GLOSSÁRIO TÉCNICO

Sensor retro-reflexivo

Sensor fotoelétrico que detecta pela luz retornada por um refletor; neste modelo, a detecção é retro-reflexiva. (Ref.: princípio de funcionamento: retro-reflexivo)

Saída PNP

Saída de comutação que fornece sinal positivo à carga quando acionada; deve ser ligada a uma entrada compatível. (Ref.: função de saída: PNP)

Modo claro/escuro

Configuração que define a lógica de comutação em relação à presença ou interrupção da luz recebida. (Ref.: modo de comutação: claro/escuro, programável)

IP67

Grau de proteção declarado para o invólucro; a ficha identifica o produto com proteção IP67. (Ref.: grau de proteção: IP67)

Classe do laser 1

Classificação do laser indicada pelo fabricante para a emissão do sensor. (Ref.: classe do laser: 1)
