Receptor Fotoelétrico IFM OJ5031

Pré-visualizar: OJ5031 IFM - Receptor Fotoelétrico IFM Detecção Industrial 10m PNP IP67 M8

OJ5031 IFM - Receptor Fotoelétrico IFM Detecção Industrial 10m PNP IP67 M8

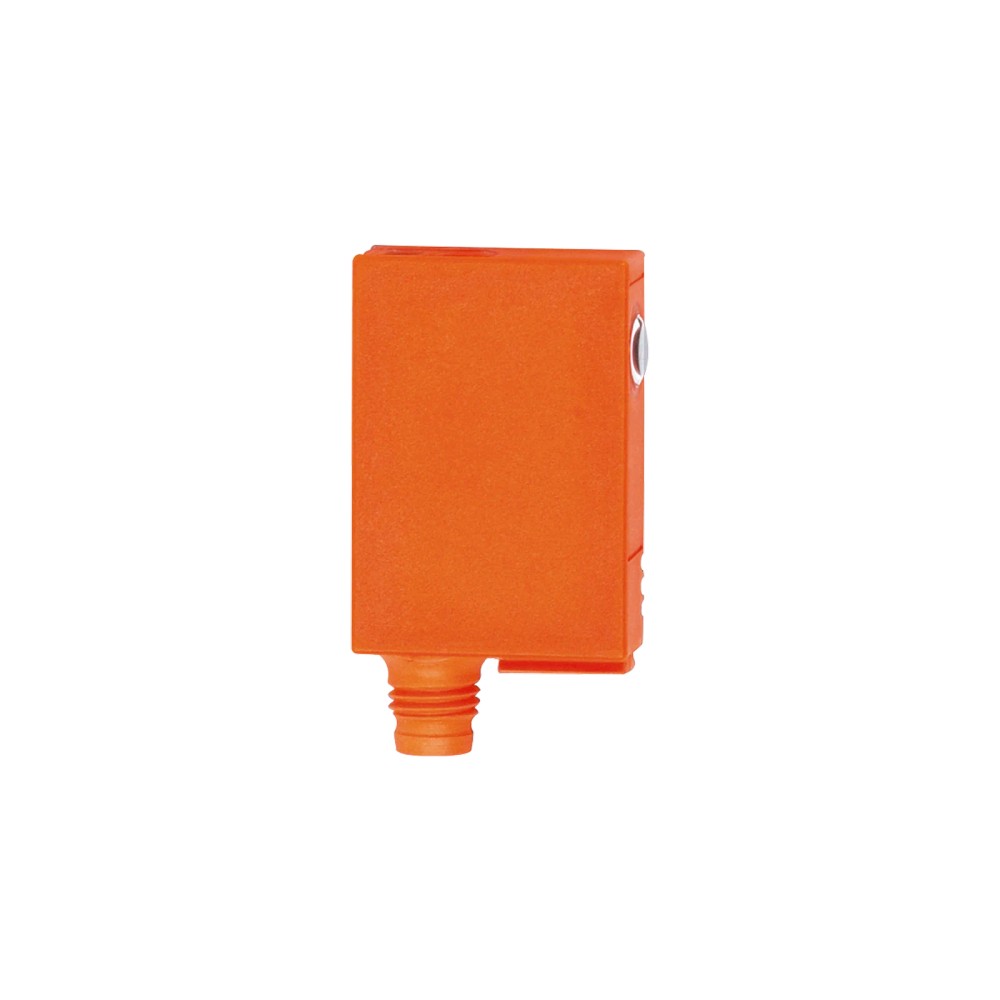

Imagem meramente ilustrativa

R$ 1.158,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OJ5031
EAN: 4021179175746
NCM do produto: 85365090

Destaques do Produto Princípio Barreira...mais

Fechar menu

Saiba mais sobre: "OJ5031 IFM - Receptor Fotoelétrico IFM Detecção Industrial 10m PNP IP67 M8"

Destaques do Produto

Princípio

Barreira

Alcance

10 m

Saída

PNP

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico IFM OJ5031 Barreira 10m PNP IP67 M8

O OJ5031 é um receptor fotoelétrico de barreira da IFM, projetado para detecção confiável em distâncias de até 10 metros. Ele oferece configuração flexível de comutação claro/escuro e uma saída PNP robusta, ideal para automação industrial. Sua construção compacta com conexão M8 e proteção IP67 garante resistência em ambientes industriais típicos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	OJ5031
Princípio	Barreira
Alcance	10 m
Saída	PNP
Proteção	IP67
Conexão	M8
Peso	26.8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de contagem em linhas de montagem.
Monitoramento de presença em esteiras transportadoras de até 10m de largura.
Sistemas de segurança de acesso não críticos (não substitui cortina de luz de segurança).

⚠ Considere outro se precisa de:

Ambientes com alta incidência de névoa densa que bloqueie o feixe.
Uso como sensor de proximidade (difuso) sem o emissor correspondente.
Conexão direta em redes AC (tensão alternada).

APLICAÇÕES E USO

Detecção de presença em linhas de transporte de produtos.
Contagem de itens em esteiras de alta velocidade.
Verificação de posição de peças em máquinas CNC ou de montagem.
Monitoramento de acesso em áreas delimitadas.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico IFM OJ5031 Barreira 10m PNP IP67 M8, verifique estes pontos:

Quando escolher o OJ5031

Escolha este receptor quando seu projeto exigir uma solução de barreira com alcance de até 10 metros, compatibilidade com lógica PNP e necessidade de proteção IP67 contra poeira e umidade.

Quando buscar alternativas

Busque alternativas se o seu sistema utiliza lógica NPN, se necessita de um sensor com supressão de fundo para objetos transparentes ou metálicos brilhantes, ou se o alcance necessário supera os 10 metros especificados.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Tipo de funcionamento	Barreira	Princípio óptico que exige emissor e receptor separados.
Alcance	10 m	Distância máxima operacional entre emissor e receptor.

Saídas
Tipo de saída	PNP	Saída positiva comutada compatível com entradas de CLP padrão industrial.
Modo de comutação	Claro/Escuro programável	Flexibilidade de lógica de saída conforme a necessidade do processo.

Dados mecânicos e ambientais
Grau de Proteção	IP 67	Proteção contra poeira e imersão em água até 1 metro por 30 min.
Conexão elétrica	M8	Conector padrão circular para conexão rápida.

COMPATIBILIDADE

Comunicação

• Saída discreta (PNP)

Conexões

Elétrica Conector M8

Processo Montagem por furo passante (M8 padrão de fixação)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira moderada	✓	O grau de proteção IP67 e a tecnologia de barreira permitem operação confiável.
Conexão com CLP (NPN)	✗	O sensor OJ5031 possui saída PNP, exigindo entrada PNP no CLP.
Uso como emissor de barreira	✗	Este item é um receptor; ele não emite o sinal luminoso, apenas o detecta.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico IFM OJ5031 Barreira 10m PNP IP67 M8

Certifique-se de que a alimentação elétrica esteja desligada antes de conectar.
Posicione o receptor e o emissor alinhados face a face.
Fixe o sensor utilizando os furos de montagem adequados, evitando excesso de vibração.
Conecte o cabo M8 ao sensor, garantindo o aperto correto do conector.
Ligue a alimentação e observe o LED de status para confirmar o alinhamento.
Realize o ajuste fino do alinhamento até que o sinal de recepção seja estável.

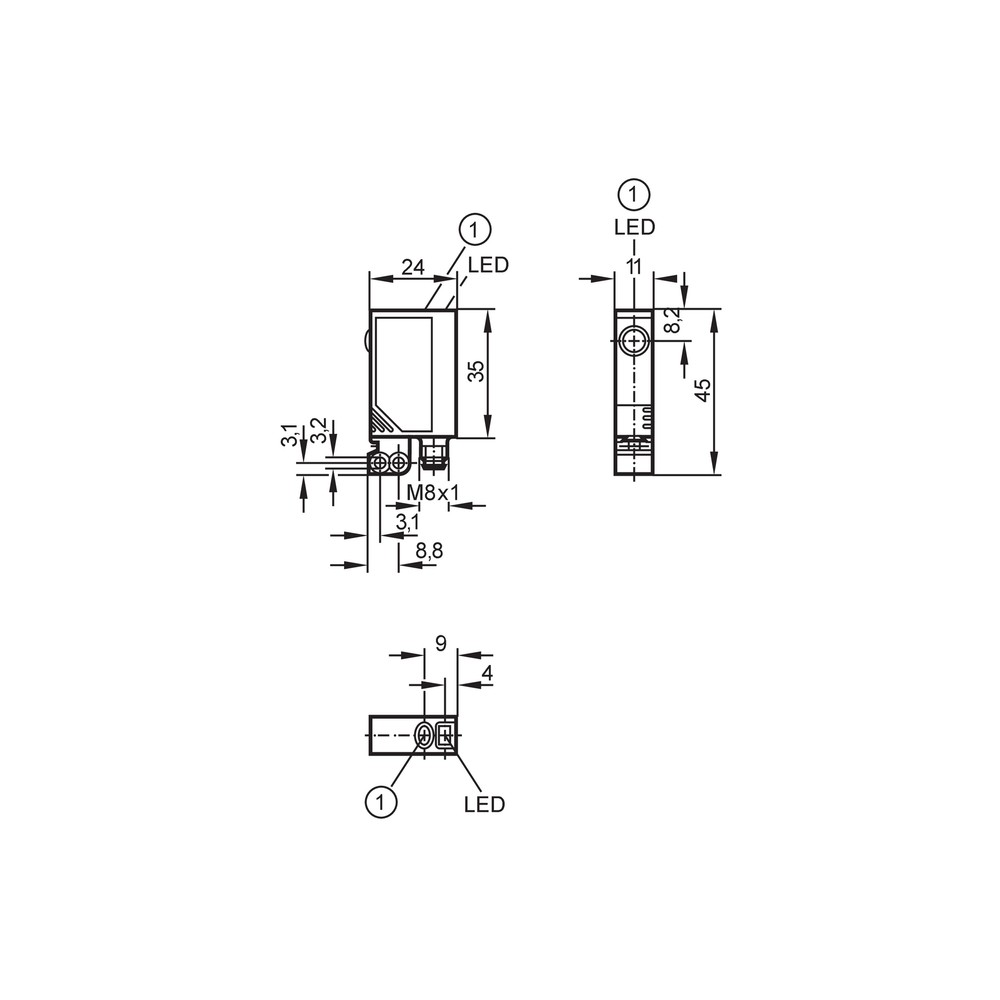

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma intermitente.	Eixos ópticos desalinhados ou sujeira na lente.	Verificar se o feixe está desobstruído e se o LED de alinhamento (se disponível) está estável.
Sensor totalmente inoperante, sem indicação de LED.	Tensão de alimentação fora da faixa ou inversão de polaridade.	Medir a tensão nos pinos do conector M8 e conferir o cabeamento.
Saída do sensor não ativa ou desliga sob carga.	Carga conectada excede a corrente nominal da saída.	Checar o consumo de corrente da carga vs. especificações do datasheet.
Sensor atua de forma invertida à necessidade do processo.	Configuração de modo (Claro/Escuro) incorreta para a aplicação.	Revisar a parametrização do modo de comutação conforme o manual do usuário.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho Técnico e Dimensões (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OJ5031 e qual sua função principal?

O OJ5031 é um receptor fotoelétrico de barreira projetado para detecção de presença ou contagem em ambientes industriais, operando em conjunto com um emissor compatível.

Quais são os requisitos básicos de compatibilidade para este sensor?

Este receptor utiliza conexão M8 padrão, sinal de saída PNP e requer um emissor de barreira correspondente para completar o par óptico.

Posso usar este sensor sozinho para detectar objetos?

Não, este modelo é um receptor de barreira e não possui função de reflexão difusa ou supressão de fundo. Ele não detectará objetos sem um emissor instalado no lado oposto.

Este sensor pode ser utilizado em ambientes químicos agressivos?

O sensor não é adequado para áreas com classificação de risco de explosão ou ambientes químicos agressivos que exijam materiais de construção especiais como aço inoxidável 316L ou vedações resistentes a ácidos.

O que fazer se o sensor não trocar o estado da saída mesmo na presença de objeto?

Sintoma de falha de comutação geralmente indica ausência de alinhamento óptico ou falha na alimentação elétrica; verifique o status do LED indicador no corpo do sensor.

Como diagnosticar uma falha de operação no sensor?

Verifique primeiramente a continuidade dos cabos e a tensão de alimentação (DC); se o LED de status estiver apagado, o problema é elétrico e não óptico.

Qual a vantagem deste sensor de barreira em relação aos modelos difusos?

Para aplicações de barreira, a escolha depende do alcance necessário. O OJ5031 oferece 10 metros, sendo mais robusto para distâncias longas do que sensores fotoelétricos difusos.

Como decidir entre o modelo OJ5031 e outras variações da linha IFM?

A escolha entre modelos similares depende do tipo de saída (PNP vs NPN) e do tipo de conexão (M8 vs M12). Verifique o esquema elétrico do seu CLP antes da compra.

Quais os cuidados necessários na instalação física?

Certifique-se de que os eixos ópticos do emissor e do receptor estejam perfeitamente alinhados e livres de obstruções físicas como acúmulo de poeira ou umidade na lente.

Qual a procedência e suporte do equipamento?

A IFM ELECTRONIC LTDA. garante a procedência original do equipamento. Todo suporte de engenharia é realizado através da parceria direta com a Melhor Indústria.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) quando o sensor é ativado (Ref.: Datasheet IFM).

Barreira (Through-beam)

Princípio de funcionamento onde emissor e receptor são unidades separadas, detectando a interrupção do feixe (Ref.: Princípio de funcionamento).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).

Comutação Claro/Escuro

Capacidade do sensor de ser programado para ativar a saída na detecção (claro) ou ausência de detecção (escuro) do objeto (Ref.: Modo de comutação).

Conexão M8

Conector industrial circular de 8mm para integração elétrica rápida (Ref.: Tipo de conexão).
