Sensor Óptico de Distância IFM OID204

Pré-visualizar: OID204 IFM - Sensor Óptico de Distância IFM Medição de Distância Industrial 0,03-2m IO-Link PNP M30

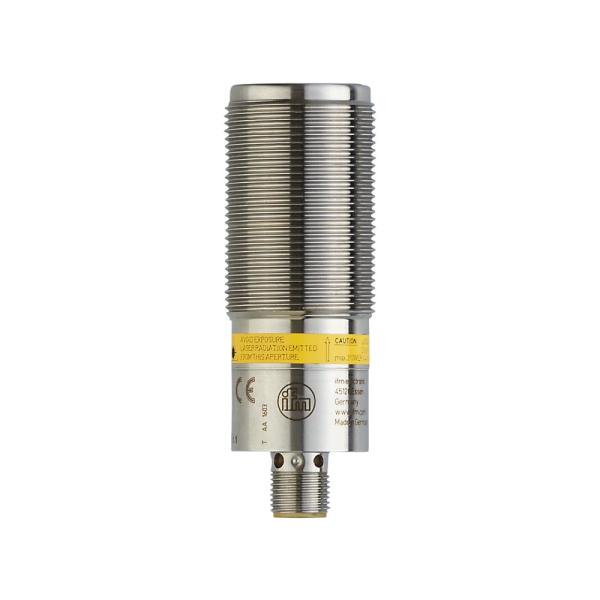

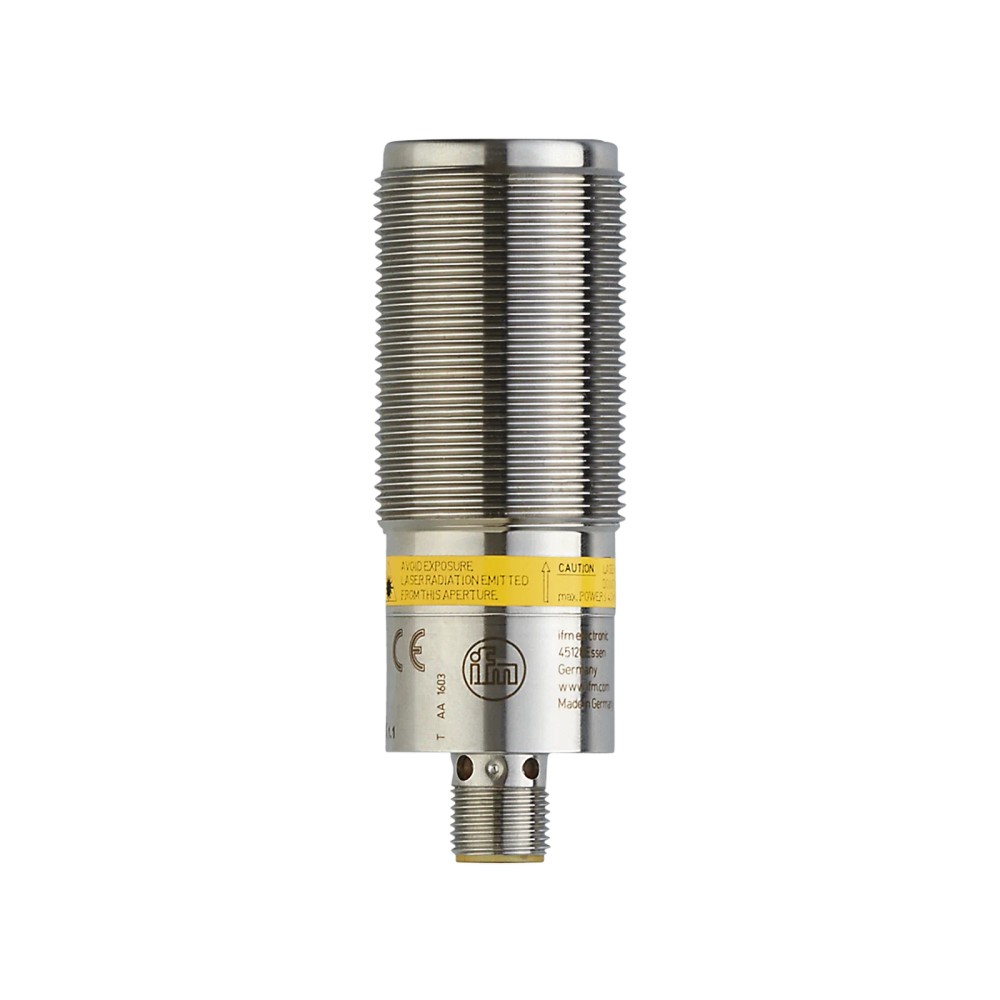

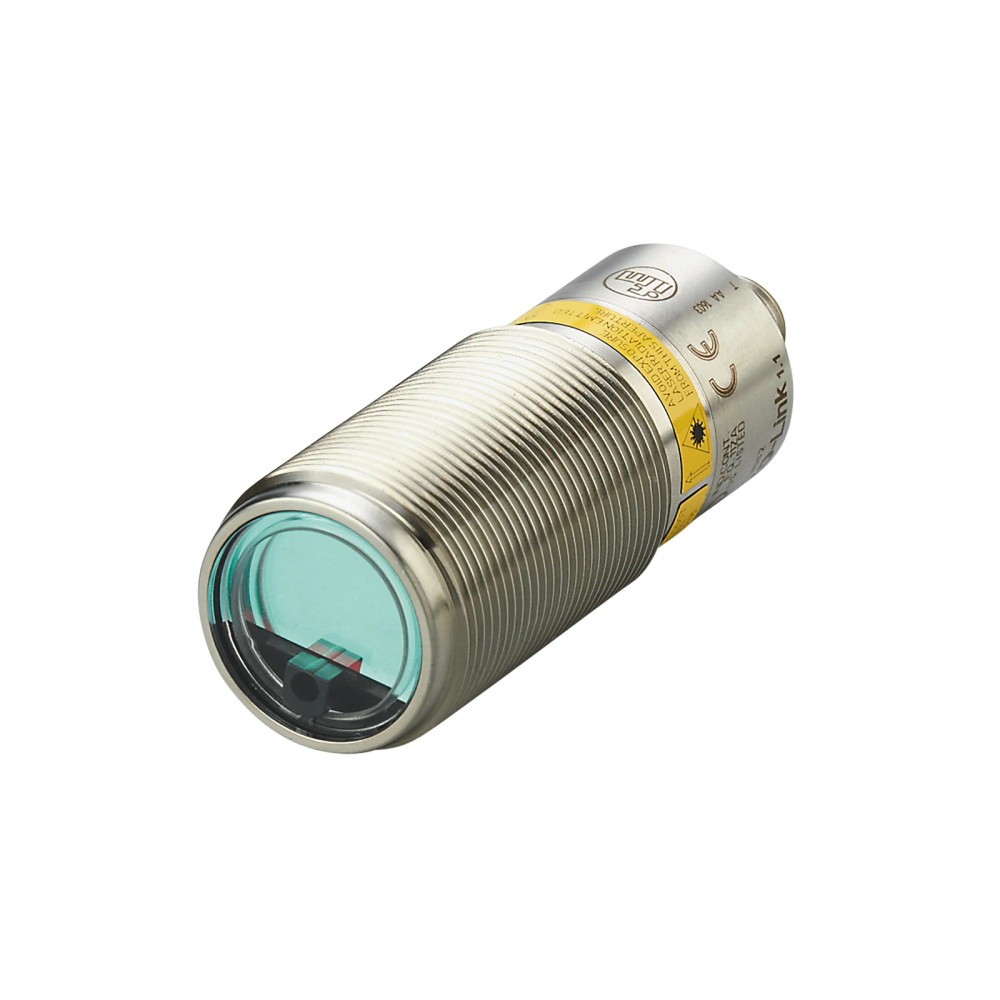

OID204 IFM - Sensor Óptico de Distância IFM Medição de Distância Industrial 0,03-2m IO-Link PNP M30

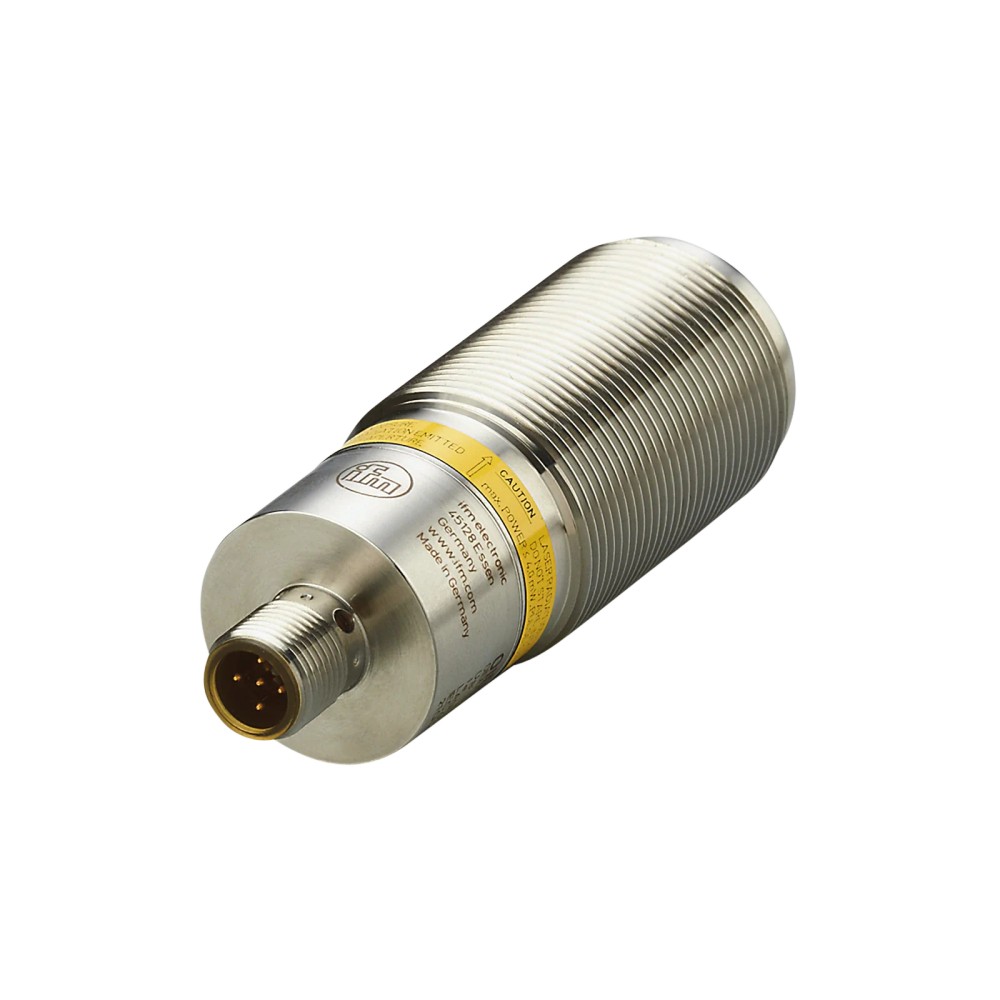

Imagem meramente ilustrativa

R$ 2.422,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OID204
EAN: 4021179288996
NCM do produto: 85365090

Destaques do Produto Tecnologia PMD (Tempo...mais

Fechar menu

Saiba mais sobre: "OID204 IFM - Sensor Óptico de Distância IFM Medição de Distância Industrial 0,03-2m IO-Link PNP M30"

Destaques do Produto

Tecnologia

PMD (Tempo de voo da luz)

Alcance

0,03 a 2 metros

Conexão

M12

Saída

PNP

Interface

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OID204 IFM - Sensor Óptico de Distância Industrial M30 com IO-Link

O sensor óptico de distância OID204 da IFM utiliza tecnologia de tempo de voo da luz (PMD) para medições precisas entre 0,03 e 2 metros. Equipado com interface IO-Link e invólucro em aço inoxidável, é projetado para ambientes industriais exigentes. Possui saída PNP e grau de proteção IP69K, garantindo alta durabilidade e versatilidade em automação industrial.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de medição	0,03 - 2 m
Tipo de luz	Luz vermelha
Interface	IO-Link
Invólucro	Aço inoxidável M30
Grau de Proteção	IP65, IP67, IP68, IP69K
Frequência de medição	33 Hz
Tipo de saída	PNP
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de nível de sólidos ou líquidos em tanques
Detecção de presença e distância de objetos em esteiras de transporte industrial
Posicionamento preciso em robótica e sistemas de movimentação

⚠ Considere outro se precisa de:

Ambientes com luz externa intensa superior a 10 klx diretamente sobre o sensor
Uso em aplicações que exigem detecção de materiais transparentes (vidros/plásticos claros) sem testes de calibração
Ambientes com poeira ou névoa extremamente densa que possa bloquear a emissão laser classe 2

APLICAÇÕES E USO

Monitoramento de presença e posicionamento de objetos em linhas de produção.
Medição contínua de distância em processos de embalagem e paletização.
Controle de nível em depósitos de sólidos ou líquidos em tanques.
Aplicações robóticas que necessitam feedback de distância para evitar colisões.

COMO ESCOLHER

Antes de comprar o OID204 IFM - Sensor Óptico de Distância Industrial M30 com IO-Link, verifique estes pontos:

Escolha o OID204 se:

Você precisa de medição de distância precisa em objetos com diferentes refletividades e necessita de integração via IO-Link para monitoramento de dados em tempo real.

Considere outra opção se:

Sua aplicação exige alcance superior a 2 metros ou se o ambiente de instalação contém luz ambiente extrema (acima de 10 klx) que impossibilita a leitura óptica precisa.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e Precisão
Alcance de medição	0,03...2 m	Faixa operacional recomendada para garantir a precisão especificada.
Precisão (2000 mm)	± 30 mm (preto 6%) / ± 20 mm (branco 90%)	Variação esperada baseada na refletividade do alvo.

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida.
Consumo de corrente	75 mA (24 V)	Corrente típica de operação.
Proteção contra curto-circuito	Sim (por impulso)	Mecanismo de proteção elétrica do equipamento.

Entradas e Saídas
Tipo de saída	PNP	Lógica de comutação do sinal de saída.
Função de saída	Abertura / fechamento (antivalente)	Configuração da lógica de chaveamento.

Condições ambientais e mecânicas
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a líquidos e partículas conforme normas internacionais.
Temperatura ambiente	-25...60 °C	Intervalo térmico para operação estável.
Materiais do invólucro	Aço inoxidável; PMMA; PEI; EPDM	Construção resistente para ambientes industriais severos.

Interfaces e Normas
Interface	IO-Link	Comunicação digital para configuração e diagnóstico.
Classe do laser	2	Classificação conforme norma EN/IEC 60825-1.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38,4 kBaud)

• Dados do processo (Binário e Analógico)

Conexões

Elétrica M12, 4 polos, codificação A

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial (alta pressão)	✓	O sensor possui grau de proteção IP69K, sendo resistente a jatos de água de alta pressão e temperatura.
Detecção de objetos transparentes (vidro/espelho)	✗	A tecnologia PMD pode ter dificuldade em refletir luz de superfícies transparentes ou reflexivas sem calibração específica.
Automação via CLP com IO-Link	✓	Suporte total ao protocolo IO-Link padrão (IEC 61131-9).

INSTALAÇÃO

Como instalar o OID204 IFM - Sensor Óptico de Distância Industrial M30 com IO-Link

Verifique se a superfície de montagem está estável e livre de vibrações excessivas.
Rosqueie as porcas de fixação M30 inclusas no corpo do sensor.
Posicione o sensor perpendicularmente ao objeto a ser detectado, garantindo o alcance entre 30mm e 2000mm.
Conecte o cabo M12 de 4 polos, garantindo o aperto correto do conector para manter a vedação IP69K.
Realize o ajuste fino via IO-Link ou teach-in conforme as necessidades da aplicação.
Confirme o estado dos LEDs (Verde para energia, Amarelo para status de comutação) após a energização.

ACESSÓRIOS

2 x Porcas de fixação M30 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou falha na detecção do objeto.	Acúmulo de poeira ou sujeira na lente óptica.	Limpar a lente com um pano macio e verificar se o erro persiste.
LED de status desligado ou piscando rapidamente.	Tensão de alimentação fora do intervalo (10-30V DC).	Medir a tensão no conector M12 com um multímetro.
Sinal de erro ou valor de medição incorreto no IO-Link.	Interferência de luz externa muito intensa (>10klx).	Verificar se há fontes de luz brilhante ou luz solar direta focada no sensor.
Perda total de comunicação ou sinal do sensor.	Cabo M12 mal conectado ou com fio rompido.	Checar a integridade do conector M12 e dos condutores internos.

DOCUMENTAÇÃO TÉCNICA

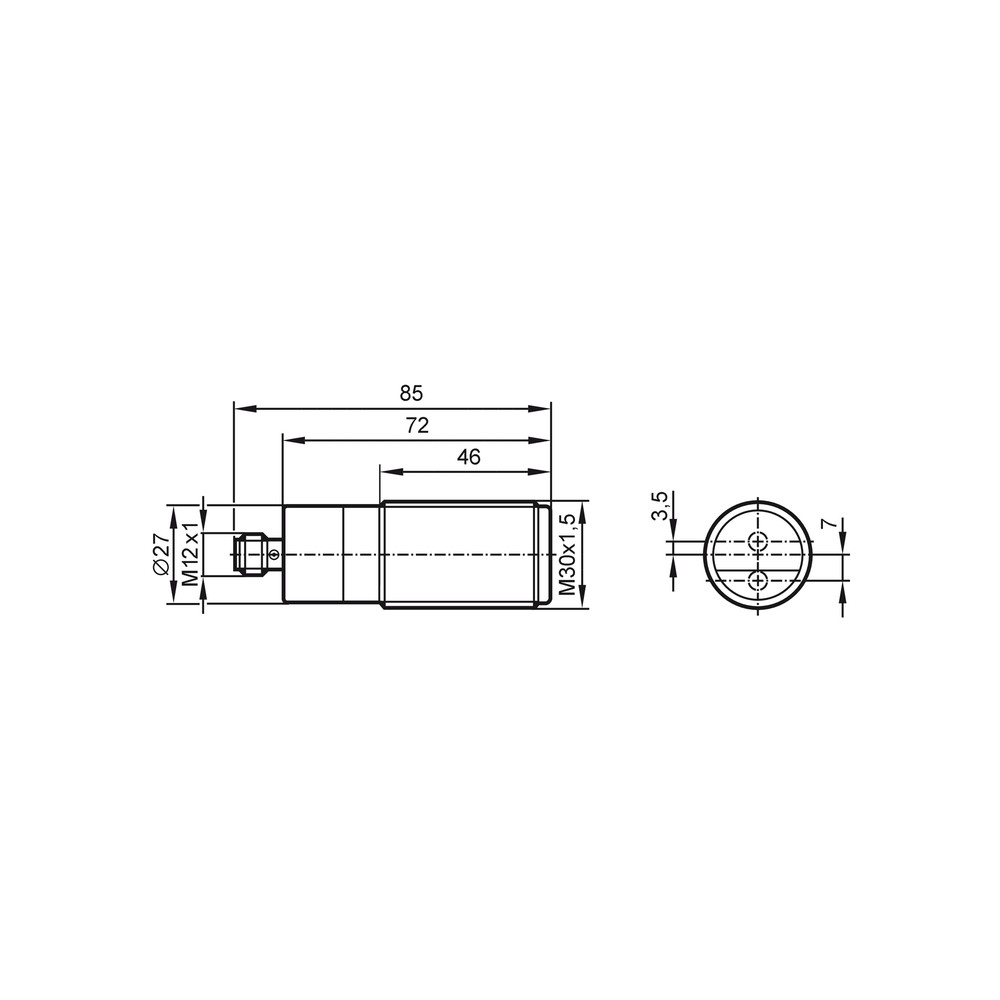

Folha de Dados Técnicos OID204 (Datasheet) Desenho Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OID204 da IFM?

O OID204 é um sensor de distância industrial que utiliza a tecnologia de medição por tempo de voo da luz (PMD) para detectar objetos com alta precisão, oferecendo alcance de 0,03 a 2 metros.

O que acompanha o sensor na embalagem?

Ele acompanha duas porcas de fixação M30 em aço inoxidável, facilitando a montagem em estruturas metálicas ou suportes industriais.

O sensor pode ser usado em qualquer ambiente?

Este sensor não é indicado para aplicações em ambientes com luz externa superior a 10 klx constante sobre o objeto ou em atmosferas que exijam certificações além das listadas no datasheet (IP65/67/68/69K).

O OID204 funciona para detectar vidro ou superfícies espelhadas?

O sensor não foi projetado para detectar objetos transparentes ou espelhados sem testes prévios, pois a tecnologia PMD baseia-se no tempo de reflexão da luz, que pode ser desviada por superfícies vítreas.

O que fazer se o sensor não ligar?

Se o sensor apresentar LED verde piscando ou desligado, verifique a tensão de alimentação (10...30V DC) e a integridade do cabo M12, pois falhas na fonte de energia são as causas mais comuns.

Por que o sensor está enviando sinais falsos?

Sintomas de leituras erráticas ou falha na comutação podem indicar sujeira acumulada na lente frontal, causando espalhamento do laser; verifique a limpeza óptica e o alinhamento perpendicular ao alvo.

Qual a vantagem do OID204 em relação a sensores analógicos comuns?

O OID204 possui interface IO-Link integrada, permitindo diagnóstico e parametrização remota, um diferencial importante para sistemas que exigem monitoramento de falhas em tempo real, enquanto sensores analógicos simples não oferecem essa conectividade.

Este sensor é compatível com sistemas que usam sensores M30 padrão?

Sim, ele é adequado para substituição direta em sistemas que utilizam sensores com rosca M30 padrão e saída PNP, desde que o range de medição de até 2 metros atenda à sua aplicação.

Quais cuidados na instalação do sensor?

A instalação deve garantir que a lente não sofra impacto direto e que o cabo M12 esteja fixado para evitar tensões mecânicas, respeitando o torque máximo de aperto na rosca M30.

Como funciona a procedência e faturamento do produto?

A IFM garante a origem do componente, e a emissão da nota fiscal é realizada diretamente pelo fabricante, assegurando procedência e conformidade técnica.

GLOSSÁRIO TÉCNICO

PMD (Photonic Mixer Device)

Tecnologia de tempo de voo da luz que mede a distância através do tempo decorrido entre a emissão e a reflexão do pulso luminoso. (Ref.: Medição de distância)

IO-Link

Interface de comunicação ponto a ponto baseada na norma IEC 61131-9 que permite troca de dados digitais e configuração remota. (Ref.: Protocolo de comunicação)

Antivalente

Configuração de saída onde o sensor opera simultaneamente com contatos normalmente aberto e normalmente fechado. (Ref.: Função de saída)

Supressão de fundo

Capacidade do sensor de ignorar objetos que estão além de uma distância definida pelo usuário. (Ref.: Característica de detecção)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza. (Ref.: Grau de proteção)
