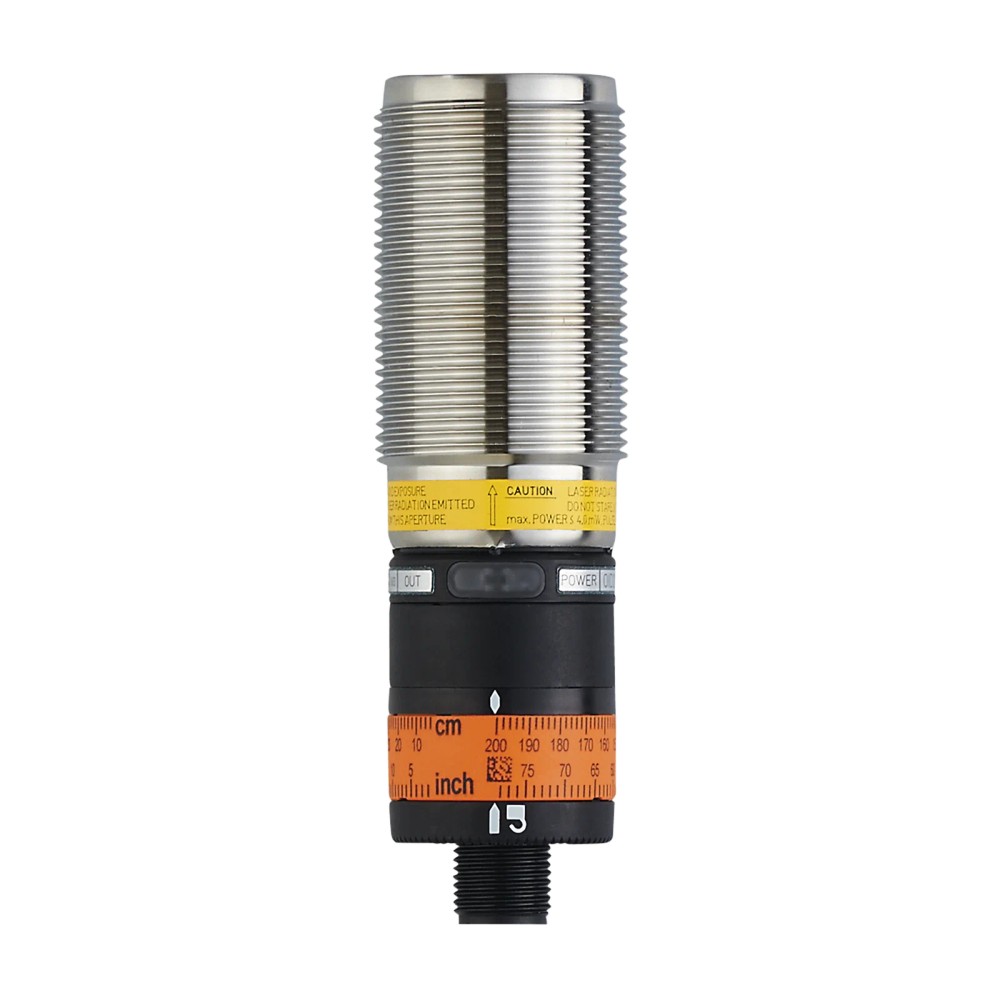

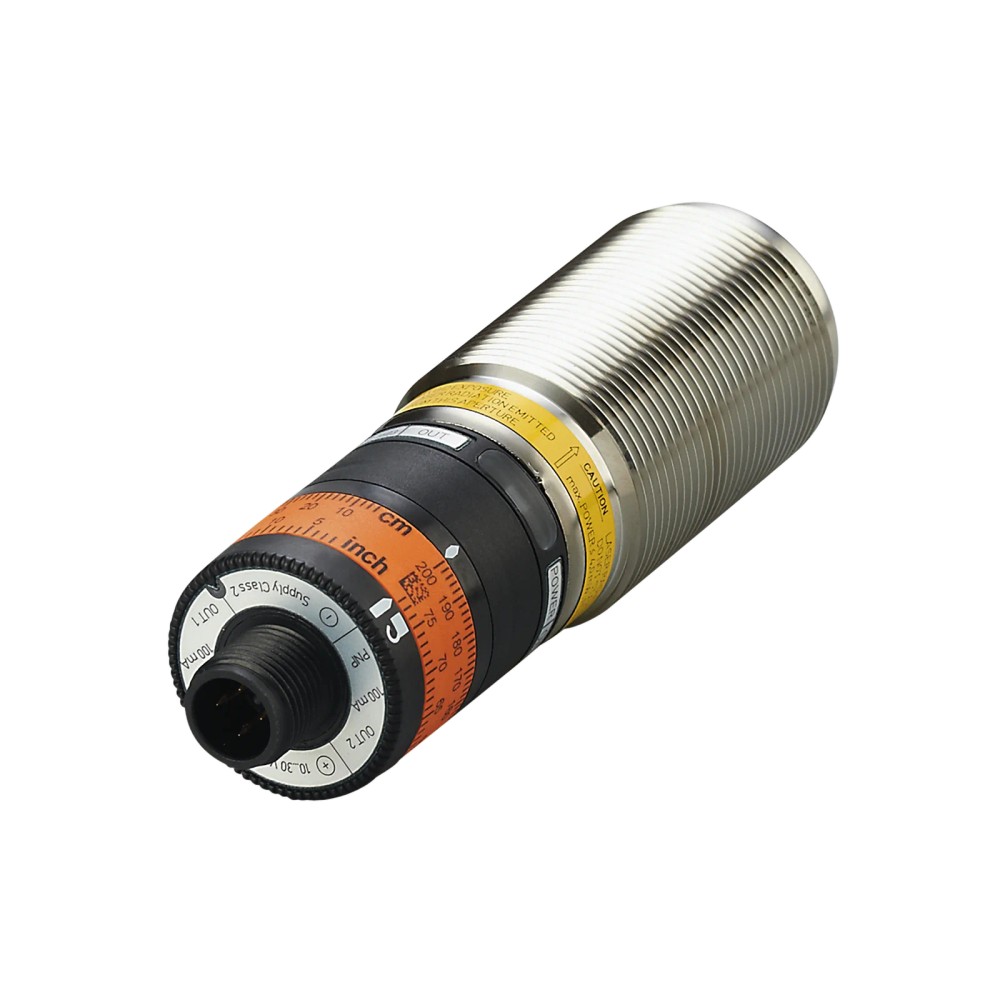

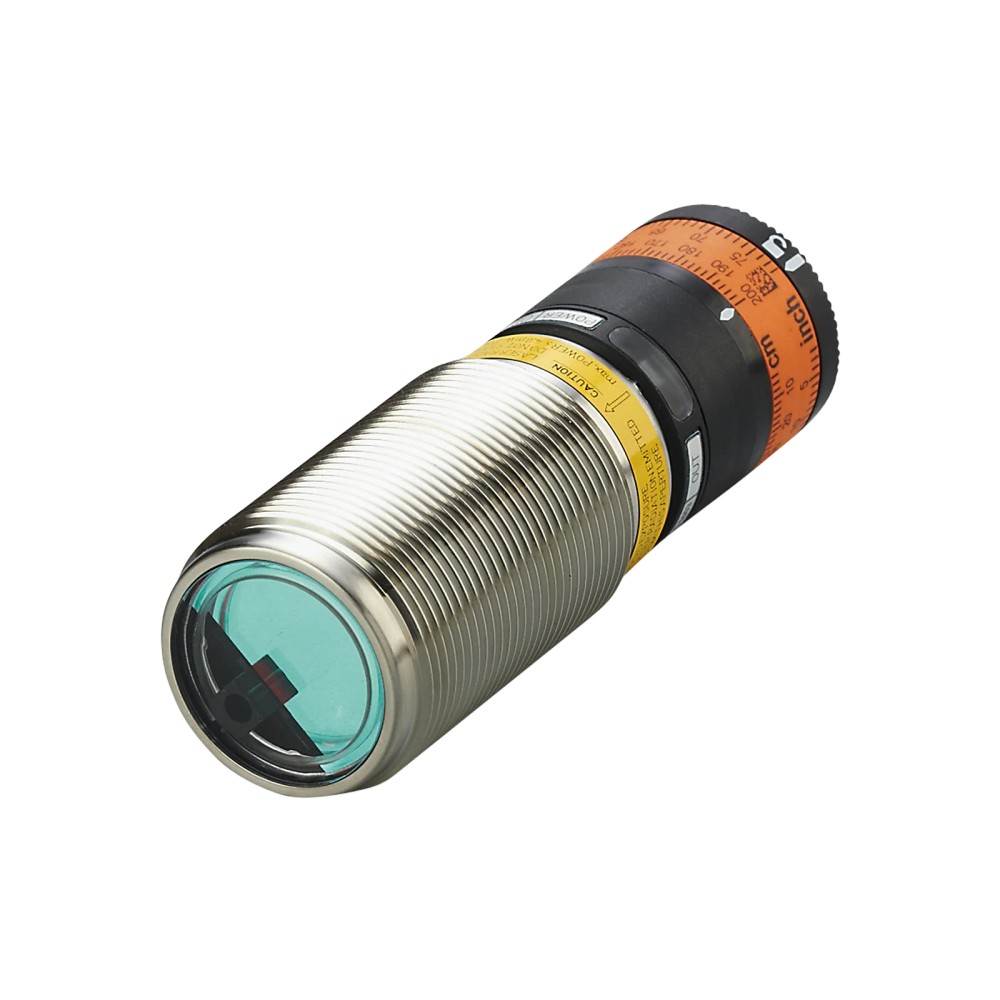

Sensor Óptico de Distância IFM OID200

Pré-visualizar: OID200 IFM - Sensor Óptico de Distância IFM Detecção de objetos 0,03-2m IO-Link PNP M30

OID200 IFM - Sensor Óptico de Distância IFM Detecção de objetos 0,03-2m IO-Link PNP M30

Imagem meramente ilustrativa

R$ 2.449,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OID200
EAN: 4021179273947
NCM do produto: 90318099

Destaques do Produto Faixa de medição 0,03...mais

Fechar menu

Saiba mais sobre: "OID200 IFM - Sensor Óptico de Distância IFM Detecção de objetos 0,03-2m IO-Link PNP M30"

Destaques do Produto

Faixa de medição

0,03 a 2 m

Tipo de saída

PNP antivalente

Interface

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, codificação A

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Óptico de Distância IFM OID200, M30, 0,03 a 2 m, PNP, IO-Link

O IFM OID200 é um sensor óptico de distância para detecção de objetos e medição de distância, com supressão de fundo. Atua na faixa de 0,03 a 2 m e possui saída PNP antivalente e comunicação IO-Link. Seu corpo roscado M30 x 1,5 tem conexão elétrica M12 e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor óptico de distância com supressão de fundo
Alcance de medição	0,03 a 2 m
Saída	PNP; abertura/fechamento antivalente
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	1 x M12, codificação A
Montagem	Rosca M30 x 1,5; comprimento de 100 mm
Alimentação	10 a 30 V DC
Proteção	IP65 e IP67
Temperatura ambiente	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção óptica de objetos em instalações industriais, quando a distância de detecção requerida estiver entre 0,03 e 2 m.
Aplicações que aceitem saída PNP antivalente ou comunicação IO-Link, respeitando a alimentação de 10 a 30 V DC.
Instalações que permitam montagem roscada M30 x 1,5 e conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Não especificar quando a distância necessária estiver fora da faixa informada de 0,03 a 2 m.
Não conectar a uma entrada que exija saída NPN: a ficha identifica a saída como PNP.
Não aplicar alimentação fora de 10 a 30 V DC.

APLICAÇÕES E USO

Uso especificado: detecção de objetos e medição de distância, com supressão de fundo, dentro da faixa declarada de 0,03 a 2 m.
Possibilidade de aplicação inferida: monitoramento de presença ou posicionamento de objetos em máquinas e linhas automatizadas, desde que a distância, a interface PNP/IO-Link e as condições ambientais sejam compatíveis; validar com o fabricante para o objeto e a geometria reais.
Operação dentro da faixa de temperatura ambiente de -25 a 60 °C e alimentação de 10 a 30 V DC. O grau IP65/IP67 não substitui a instalação correta do conector e dos cabos.
A ficha informa laser classe 2; observar as instruções de segurança do fabricante durante instalação e operação.

COMO ESCOLHER

Antes de comprar o Sensor Óptico de Distância IFM OID200, M30, 0,03 a 2 m, PNP, IO-Link, verifique estes pontos:

Escolha o OID200 quando

A aplicação exigir detecção óptica de distância entre 0,03 e 2 m, supressão de fundo, saída PNP antivalente e/ou integração IO-Link, e aceitar montagem M30 x 1,5.

Avalie outra configuração quando

A instalação exigir saída NPN, uma faixa de medição diferente, conexão elétrica distinta ou alimentação fora de 10 a 30 V DC. Confirme os requisitos do processo e do controlador com a documentação do fabricante antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Sensor óptico de distância IFM OID200	Identificação do modelo conforme anúncio e ficha do fabricante.
SKU / Part Number	OID200	Código de identificação do produto.
GTIN	4021179273947	Identificador comercial informado.
Marca	IFM / ifm electronic	Fabricante informado nas fontes do produto.
Tipo de produto	Sensor óptico de distância	Categoria funcional informada.
Característica especial	Supressão de fundo	Recurso indicado na ficha do produto.
Categoria fiscal NCM	90318099	Valor do anúncio; outra fonte da base apresenta código distinto, portanto confirmar a classificação fiscal aplicável antes de uso fiscal.

Faixa de medição e óptica
Alcance de medição	0,03 a 2 m	Faixa declarada para o sensor.
Supressão de fundo	< 20 m	Valor transcrito do campo correspondente na base; confirmar a interpretação no datasheet, pois excede o alcance de medição informado.
Tipo de luz	Luz vermelha	Emissão óptica especificada.
Comprimento de onda	650 nm	Comprimento de onda informado para a luz vermelha.
Classe de proteção do laser	2	Classificação indicada na ficha.
Diâmetro máximo da mancha de luz	5 mm a 2 m	Valor informado para a distância de 2 m.
Imunidade máxima à iluminação externa	10 klx no objeto	Condição máxima informada para iluminação externa.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	75 mA a 24 V	Consumo informado na condição de alimentação de 24 V.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.
EMC	EN 60947-5-2	Norma indicada como referência de compatibilidade eletromagnética.

Saídas e comutação
Função elétrica	PNP	Tipo de saída informado para o modelo.
Função de saída	Abertura/fechamento antivalente	Comportamento de saída descrito na ficha.
Quantidade de saídas digitais	2	Número informado na base técnica.
Carga máxima de corrente por saída	100 mA	Limite informado por saída.
Frequência de comutação DC	11 Hz	Frequência de comutação declarada.
Modo SIO	Sim	Permite operação em modo SIO, conforme ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa/modo de transferência indicado.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
DeviceID	373	Identificador informado para integração IO-Link.
Tempo mínimo do ciclo do processo	6,4 ms	Valor mínimo indicado para o ciclo do processo.

Precisão, histerese e tempos
Área de cobertura da histerese	< 2 %	Valor indicado na ficha; não representa uma declaração adicional de precisão absoluta.
Frequência de medição	33 Hz	Frequência de medição especificada.

Condições ambientais e proteção
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP65 e IP67	Graus de proteção declarados; observar as condições de instalação e conexão especificadas pelo fabricante.
Vida útil típica	50.000 h	Valor típico informado na ficha, não uma garantia de duração.
MTTF	239 anos	Valor MTTF informado na base técnica; não equivale a vida útil garantida.

Dados mecânicos e conexão
Formato	Cilíndrico	Formato construtivo indicado no anúncio.
Tipo de montagem	Rosqueado	Forma de instalação mecânica informada.
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Comprimento	100 mm	Comprimento indicado na ficha.
Material do invólucro	Aço inoxidável	Material informado para o invólucro.
Protetor frontal	PMMA	Material informado para o protetor frontal.
Janela dos LEDs	PC; PBT; PC; FKM	Materiais transcritos do campo de materiais da ficha.
Conexão elétrica	1 x M12, codificação A; conector circular macho	Tipo de conexão indicado nas informações do produto.
Peso	207 g	Peso informado para a unidade.
Dimensões da variante	3 x 3 x 10 cm	Dimensões publicadas para a variante; a ficha também informa M30 x 1,5 e comprimento de 100 mm.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Elementos de operação e indicação
Elemento de operação	Anel de ajuste rotativo	Elemento operacional indicado na ficha.
Interface de ajuste	Anel rotativo com escala graduada em cm e inch	Escalas indicadas para ajuste; ficha informa unidade de display em centímetros e polegadas.
Unidade do display	cm; inch	Unidades especificadas para a indicação/ajuste.
Cor	Prateado e preto com detalhes em laranja	Descrição de cor do anúncio.

Itens inclusos
Porcas de fixação	2 x M30, aço inoxidável	Acessórios indicados como material incluído.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud), padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação de comutação sem comunicação IO-Link.

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 373.

Conexões

Elétrica Conector circular macho M12, codificação A; 1 x M12. Alimentação de 10 a 30 V DC. Saída PNP antivalente, com duas saídas digitais indicadas na ficha; carga máxima de 100 mA por saída.

Processo Montagem mecânica roscada M30 x 1,5. A conexão M30 é de montagem do sensor, não uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e conexão M12 codificação A	✓	A ficha informa IO-Link revisão 1.1, COM2 e conexão M12 codificação A; confirme a pinagem e os requisitos do mestre na documentação.
Entrada digital que aceite saída PNP e alimentação de 10 a 30 V DC	✓	A função elétrica é PNP e a tensão de operação indicada é 10 a 30 V DC. A carga máxima indicada é 100 mA por saída.
Entrada que exija sinal NPN	✗	A saída informada para este modelo é PNP; a ficha não identifica saída NPN.
Suporte mecânico com rosca M30 x 1,5 e ambiente entre -25 e 60 °C	✓	A designação de rosca é M30 x 1,5 e a temperatura ambiente especificada é de -25 a 60 °C.
Aplicação que necessite medição abaixo de 0,03 m ou acima de 2 m	✗	A faixa de medição informada é 0,03 a 2 m.

INSTALAÇÃO

Como instalar o Sensor Óptico de Distância IFM OID200, M30, 0,03 a 2 m, PNP, IO-Link

Confirme que a aplicação requer detecção na faixa de 0,03 a 2 m e que a entrada do controlador aceita saída PNP ou comunicação IO-Link.
Verifique no datasheet o desenho dimensional e reserve espaço para o corpo cilíndrico de 100 mm e a montagem roscada M30 x 1,5.
Fixe o sensor utilizando a rosca e as porcas M30 fornecidas, sem aplicar esforço que possa danificar o invólucro ou a rosca.
Conecte o cabo compatível ao conector M12 codificação A; confira a pinagem no datasheet antes de energizar, pois não há diagrama de ligação separado disponível nesta ficha.
Alimente dentro de 10 a 30 V DC e respeite o limite de 100 mA por saída ao conectar cargas.
Ajuste o sensor pelo anel de operação e valide a detecção com o objeto real, a distância de trabalho e as condições de iluminação da aplicação.

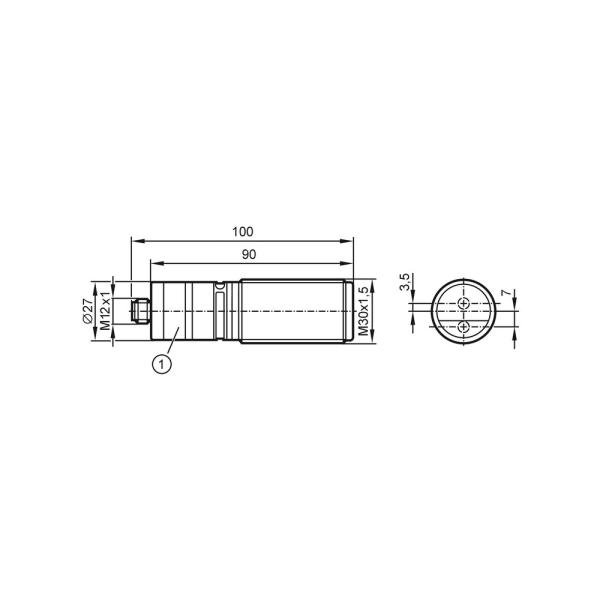

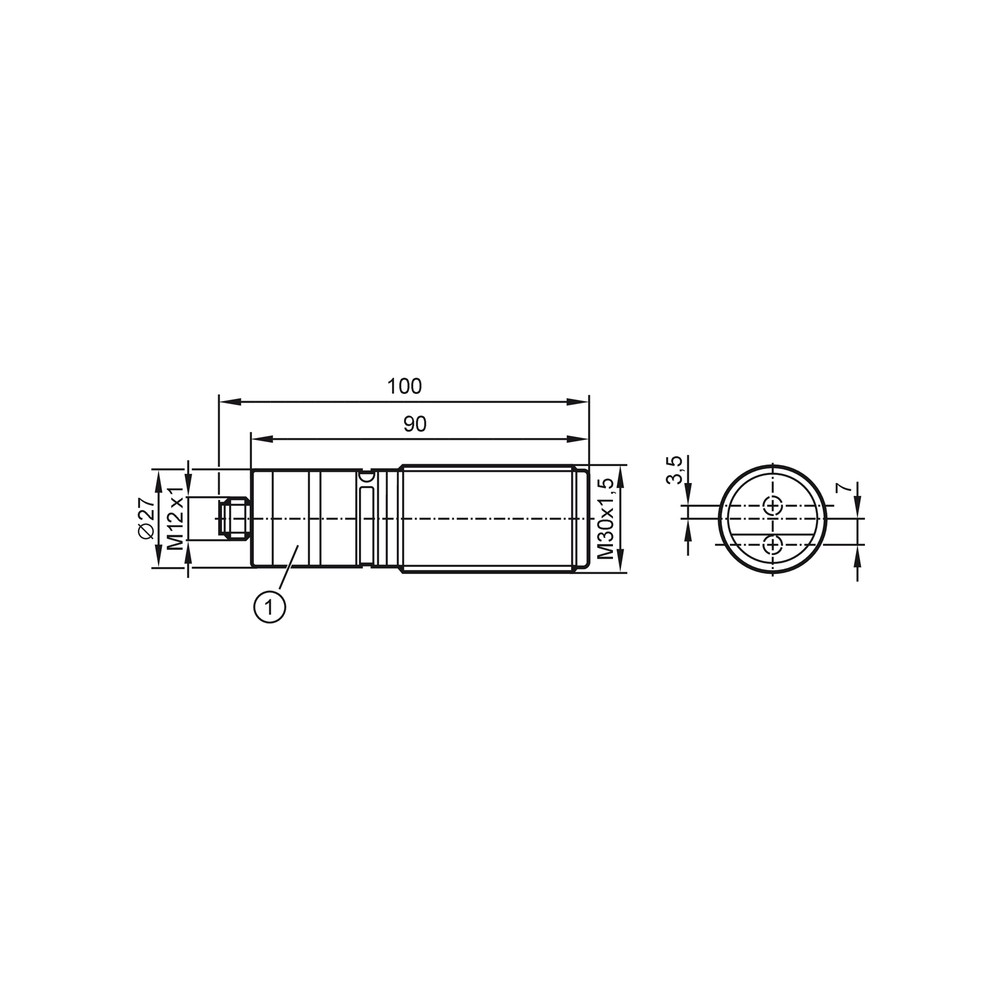

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M30 em aço inoxidável.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída de comutação.	A entrada do controlador pode estar configurada para NPN, ou a ligação pode não corresponder à saída PNP do sensor.	Confirme a configuração elétrica da entrada e compare a ligação M12 com a pinagem do datasheet; verifique também a alimentação de 10 a 30 V DC.
A medição ou detecção não ocorre na distância esperada.	O objeto pode estar fora da faixa de 0,03 a 2 m ou o ajuste do anel pode não corresponder à condição de detecção.	Meça a distância real, confira o ajuste e teste com o objeto presente na posição de operação prevista.
O sinal varia ou apresenta comutações não esperadas.	A iluminação externa no objeto pode exceder a imunidade máxima informada, ou a aplicação pode estar fora das condições de instalação especificadas.	Verifique a iluminação incidente no objeto em relação ao limite informado de 10 klx e teste a aplicação nas condições reais.
A comunicação IO-Link não é estabelecida.	O mestre, a configuração de porta ou a parametrização podem não corresponder à interface IO-Link do sensor.	Confirme IO-Link revisão 1.1, COM2 a 38,4 kBaud, DeviceID 373 e conexão M12 codificação A; consulte a documentação do mestre e do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OID200 em português (Datasheet) Desenho dimensional OID200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OID200 e para que serve?

É um sensor óptico de distância para detecção de objetos e medição entre 0,03 e 2 m. A ficha também especifica supressão de fundo e comunicação IO-Link.

O que acompanha o sensor?

A ficha informa duas porcas de fixação M30 em aço inoxidável. Não há outros acessórios listados como incluídos.

Este sensor funciona com entrada NPN?

A ficha identifica a saída como PNP antivalente, não NPN. Verifique se a entrada do controlador aceita PNP antes da compra.

Posso usar o OID200 fora da faixa de 0,03 a 2 m?

A faixa declarada é de 0,03 a 2 m. A ficha não especifica desempenho fora desse intervalo.

O sensor acende, mas o controlador não recebe sinal; o que verifico?

Confira primeiro se a entrada está configurada para PNP e se a ligação M12 segue a pinagem do datasheet. Verifique também a alimentação e o limite de carga por saída.

A comunicação IO-Link não conecta: preciso trocar o sensor?

Não necessariamente. Confirme primeiro a revisão 1.1, COM2, DeviceID 373, configuração do mestre e conexão M12 codificação A, conforme a documentação dos equipamentos.

É melhor comprar o sensor com acessórios ou adquirir peças separadas?

A ficha relaciona duas porcas de fixação M30 como material incluído. Não lista cabo ou outros acessórios; confira separadamente os componentes requeridos pela instalação.

Quando devo escolher outro modelo em vez do OID200?

Considere outra configuração se a aplicação exigir saída NPN, alcance fora de 0,03 a 2 m, alimentação fora de 10 a 30 V DC ou conexão diferente de M12 codificação A.

Como faço a instalação mecânica do OID200?

A montagem é roscada em M30 x 1,5 e o produto inclui duas porcas M30 de aço inoxidável. Consulte o desenho dimensional e o datasheet para posicionamento, pinagem e cuidados de instalação.

Posso lavar o sensor com jato ou submergi-lo porque tem IP67?

A ficha declara IP65 e IP67, mas não especifica condições de lavagem, duração ou profundidade de imersão. Consulte o datasheet do fabricante e mantenha a conexão instalada conforme as instruções.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada para parametrização e troca de dados entre o sensor e um mestre compatível (Ref.: revisão 1.1; IEC 61131-9).

PNP

Tipo de saída de comutação indicado para conectar a entradas compatíveis com PNP (Ref.: função elétrica PNP).

Supressão de fundo

Recurso indicado para detecção óptica que considera a distância do objeto e reduz a influência do fundo, conforme configuração e condições da aplicação (Ref.: característica especial: supressão de fundo).

IP65 / IP67

Graus de proteção declarados para o invólucro, sujeitos às condições de instalação e conexão estabelecidas pelo fabricante (Ref.: grau de proteção IP65; IP67).

COM2

Modo de transferência IO-Link identificado pela taxa de 38,4 kBaud (Ref.: tipo de transferência COM2, 38,4 kBaud).
