Sensor de Reflexão Difusa IFM OI5014

Pré-visualizar: OI5014 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 700mm M12 IP65

OI5014 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 700mm M12 IP65

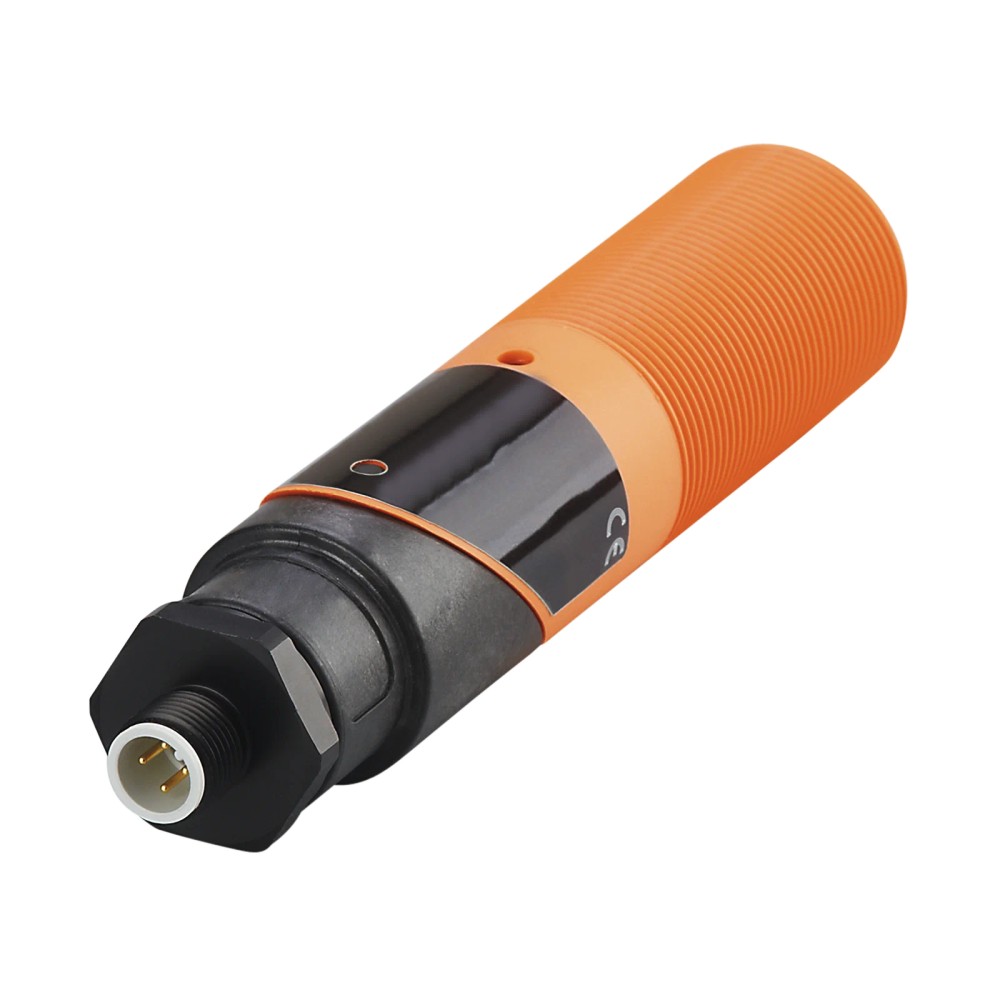

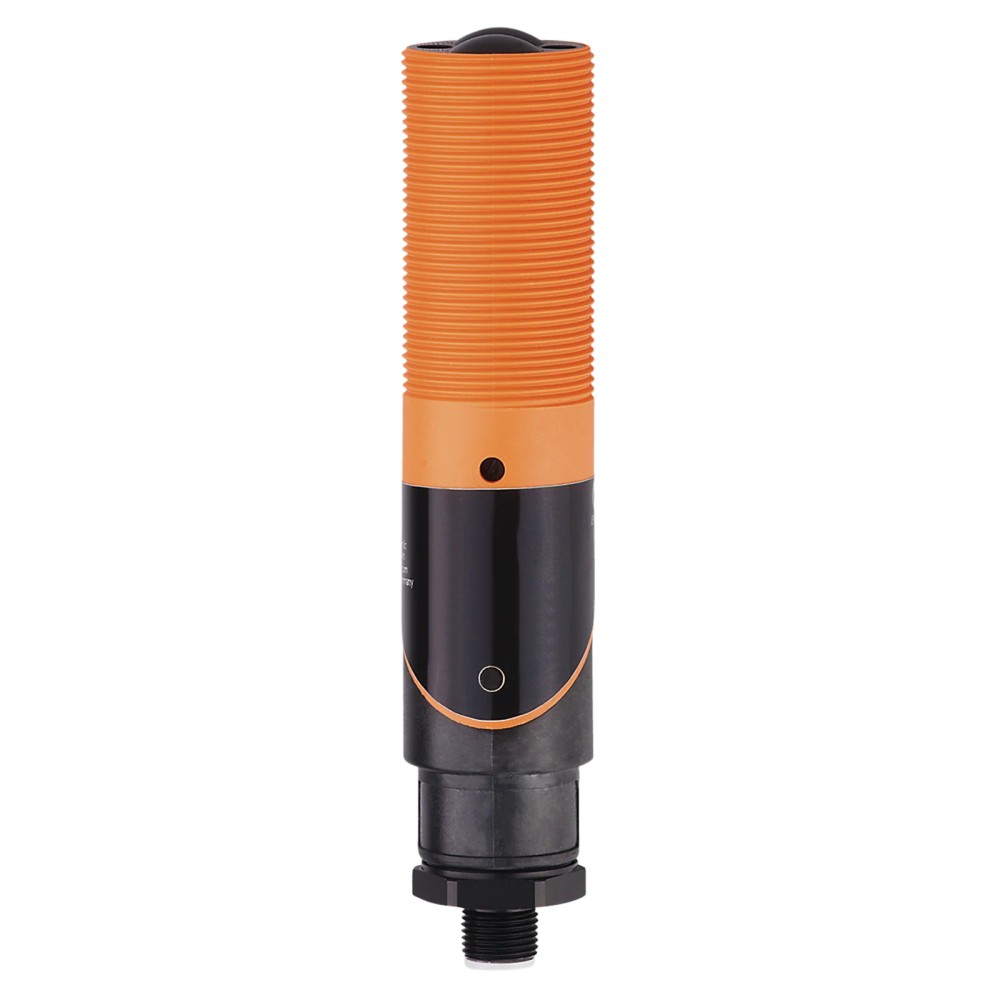

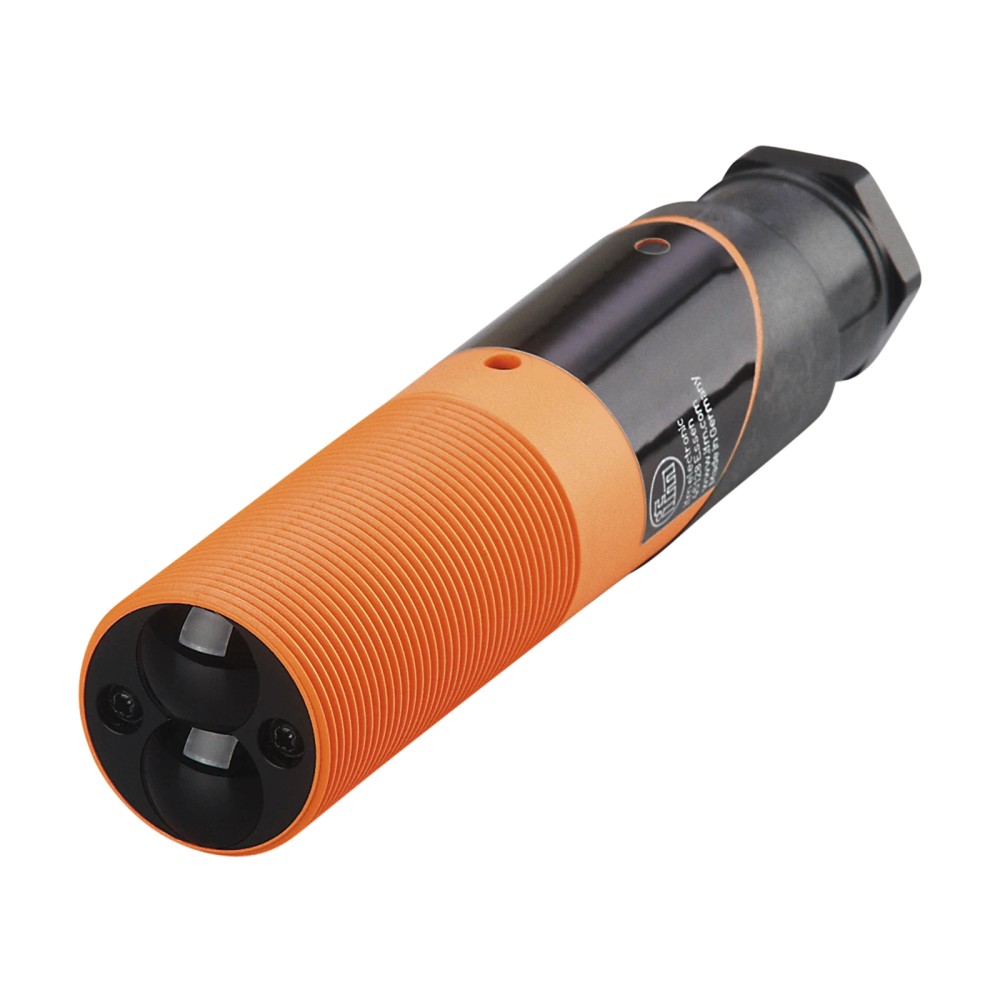

Imagem meramente ilustrativa

R$ 2.811,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OI5014
EAN: 4021179175302
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "OI5014 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 700mm M12 IP65"

Destaques do Produto

Tecnologia

Sensor fotoelétrico de reflexão difusa

Alcance de referência

3 a 700 mm em papel branco de 200 × 200 mm

Saída elétrica

PNP, modo claro/escuro programável

Alimentação

10 a 55 V DC

Conexão

M12 A-coded, 4 contatos

Montagem e proteção

Rosca M30 × 1,5; IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OI5014 IFM – Sensor de Reflexão Difusa PNP, alcance de 700 mm, conexão M12, IP65

O OI5014 é um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais e de automação. Emite luz infravermelha e comuta uma saída PNP, com modo claro/escuro programável. O alcance especificado é de 3 a 700 mm, tendo como referência papel branco de 200 × 200 mm. A conexão elétrica é M12 de 4 contatos, e o invólucro possui grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Reflexão difusa
Alcance	3 a 700 mm; referência: papel branco de 200 × 200 mm
Tipo de luz / comprimento de onda	Infravermelha / 880 nm
Saída	PNP; modo claro/escuro programável
Tensão de operação	10 a 55 V DC
Conexão elétrica	1 × M12, codificação A, 4 contatos
Grau de proteção	IP65
Dimensões / rosca	M30 × 1,5; comprimento 143 mm
Temperatura ambiente	−25 a 80 °C
SKU / GTIN	OI5014 / 4021179175302

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais ou de automação que utilizem reflexão difusa.
Instalações cujo circuito de entrada aceite saída PNP e cuja alimentação esteja entre 10 e 55 V DC.
Montagem compatível com rosca M30 × 1,5 e conexão elétrica M12 de 4 contatos.
Ambientes dentro da faixa de temperatura ambiente especificada e compatíveis com grau IP65.

⚠ Considere outro se precisa de:

Não selecionar se o controlador ou circuito exigir saída NPN: a ficha identifica a saída deste modelo como PNP.
Não selecionar para alimentação fora da faixa de 10 a 55 V DC.
Não presumir alcance de 700 mm para qualquer alvo: o valor informado usa como referência papel branco de 200 × 200 mm.
Não utilizar em condições que excedam a faixa de temperatura ambiente de −25 a 80 °C ou a proteção IP65.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção de objetos em processos industriais e de automação por reflexão difusa.
Possibilidade de aplicação: verificação de presença de peças em uma estação automatizada, desde que a saída PNP, a alimentação, a distância e as características do alvo sejam compatíveis. A ficha não valida um material ou uma cor específica; confirme o alcance real com o objeto utilizado.
Possibilidade de aplicação: detecção em uma linha de movimentação de materiais, desde que o alvo permaneça dentro do alcance efetivo e as condições ambientais respeitem os limites especificados.
A distância de detecção depende da condição de referência indicada (papel branco de 200 × 200 mm); não extrapole o valor máximo para outros alvos sem validação.

COMO ESCOLHER

Antes de comprar o OI5014 IFM – Sensor de Reflexão Difusa PNP, alcance de 700 mm, conexão M12, IP65, verifique estes pontos:

Quando escolher o OI5014

Escolha este modelo quando a aplicação requerer detecção por reflexão difusa, saída PNP, modo claro/escuro programável, alimentação de 10 a 55 V DC e montagem M30 × 1,5 com conexão M12 de 4 contatos. Considere o alcance de referência especificado para papel branco de 200 × 200 mm ao avaliar a distância de detecção.

Quando avaliar outra configuração

Procure uma versão diferente se o circuito exigir saída NPN, se a alimentação disponível estiver fora da faixa indicada ou se a instalação requerer outra rosca ou conexão. A ficha não informa desempenho para todos os materiais, cores, dimensões e condições de superfície; valide o alvo e a distância reais no datasheet ou por teste de aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado nos dados do anúncio.
Modelo / SKU / part number	OI5014	Identificação do produto para seleção e reposição.
GTIN	4021179175302	Identificador comercial informado para o item.
Tipo de produto	Sensor fotoelétrico de reflexão difusa	Princípio de funcionamento indicado na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.

Detecção óptica
Fonte de luz	Infravermelha	Tipo de emissão informado para a detecção.
Comprimento de onda	880 nm	Comprimento de onda especificado.
Alcance	3 a 700 mm	Faixa informada; referência: papel branco de 200 × 200 mm.
Alcance ajustável	Sim	A ficha informa possibilidade de ajuste do alcance de detecção.
Diâmetro máximo da mancha de luz	122 mm	Valor máximo informado na ficha.
Modo de comutação	Claro/escuro, programável	A lógica de comutação pode ser selecionada conforme a aplicação.

Dados elétricos
Tensão de operação	10 a 55 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA a 24 V	Valor informado para a condição de alimentação indicada.
Classe de proteção elétrica	II	Classe declarada na ficha.
EMC	EN 60947-5-2	Norma indicada nos dados técnicos.

Saídas
Função elétrica / saída de comutação	PNP	Tipo de saída indicado para conexão a circuito compatível.
Corrente máxima constante da saída DC	250 mA	Limite informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção declarada para o sensor.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada contra inversão de polaridade.

Conexões elétricas
Conexão elétrica	1 × M12, codificação A, 4 contatos	Tipo de conexão informado; conferir pinagem no datasheet.

Condições ambientais
Temperatura ambiente de operação	−25 a 80 °C	Limites de temperatura ambiente especificados.
Grau de proteção	IP65	Grau declarado; observar as condições de instalação e conexão para preservar a proteção.

Dados mecânicos e materiais
Designação da rosca	M30 × 1,5	Dimensão de montagem mecânica informada.
Comprimento	143 mm	Comprimento indicado para o corpo do sensor.
Formato do invólucro	Forma construtiva de roscas	Descrição de construção presente na ficha.
Material do invólucro	PPO modificado	Material informado para o invólucro.
Material da lente / protetor frontal	Vidro	Material informado para o protetor frontal.
Peso	132 g	Peso indicado nos dados do produto.

Displays e operação
Indicador de estado de comutação	1 × LED amarelo	Indicador visual de estado informado na ficha.

Vida útil e conteúdo fornecido
MTTF	659 anos	Valor MTTF informado nos dados do produto; não representa garantia de vida útil individual.
Material incluído	2 porcas de fixação e 1 chave de fenda	Itens listados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação industrial; o produto é descrito com saída de comutação PNP.

• Compatível eletricamente com entradas de controlador ou circuito de aquisição que aceitem sinal de saída PNP, respeitando as especificações elétricas do sensor e da entrada.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 55 V DC; saída de comutação PNP, com corrente máxima constante de 250 mA. A atribuição de pinos deve ser conferida no datasheet antes da ligação.

Processo Montagem mecânica por rosca M30 × 1,5. Não é uma conexão de processo para fluido; trata-se de fixação do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC entre 10 e 55 V	✓	Essas características elétricas estão especificadas para o OI5014; confirmar também limites da entrada e corrente de carga.
Entrada que exige saída NPN	✗	A saída informada para este modelo é PNP.
Montagem com suporte ou furação compatível com rosca M30 × 1,5	✓	A designação de rosca informada é M30 × 1,5; verificar espaço para o comprimento de 143 mm.
Aplicação que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha fornecida não especifica protocolo de comunicação; informa saída de comutação PNP.
Instalação sujeita a temperatura ambiente entre −25 e 80 °C e condição compatível com IP65	✓	A ficha declara essa faixa de temperatura e grau de proteção IP65; a adequação depende das condições reais da instalação.

INSTALAÇÃO

Como instalar o OI5014 IFM – Sensor de Reflexão Difusa PNP, alcance de 700 mm, conexão M12, IP65

Confirme que o modelo, a saída PNP e a faixa de alimentação atendem ao circuito de controle.
Verifique se o ponto de montagem aceita rosca M30 × 1,5 e se há espaço para o comprimento de 143 mm.
Posicione o sensor voltado para a área de detecção e ajuste sua posição conforme o alvo e a distância reais da aplicação.
Fixe o sensor com as porcas incluídas, evitando esforço mecânico indevido sobre o corpo e o conector.
Conecte o M12 de 4 contatos conforme a pinagem indicada no datasheet; não deduza a função dos pinos apenas pelo número de contatos.
Energize dentro da faixa especificada e teste a comutação com o alvo real; selecione o modo claro/escuro conforme a lógica requerida.

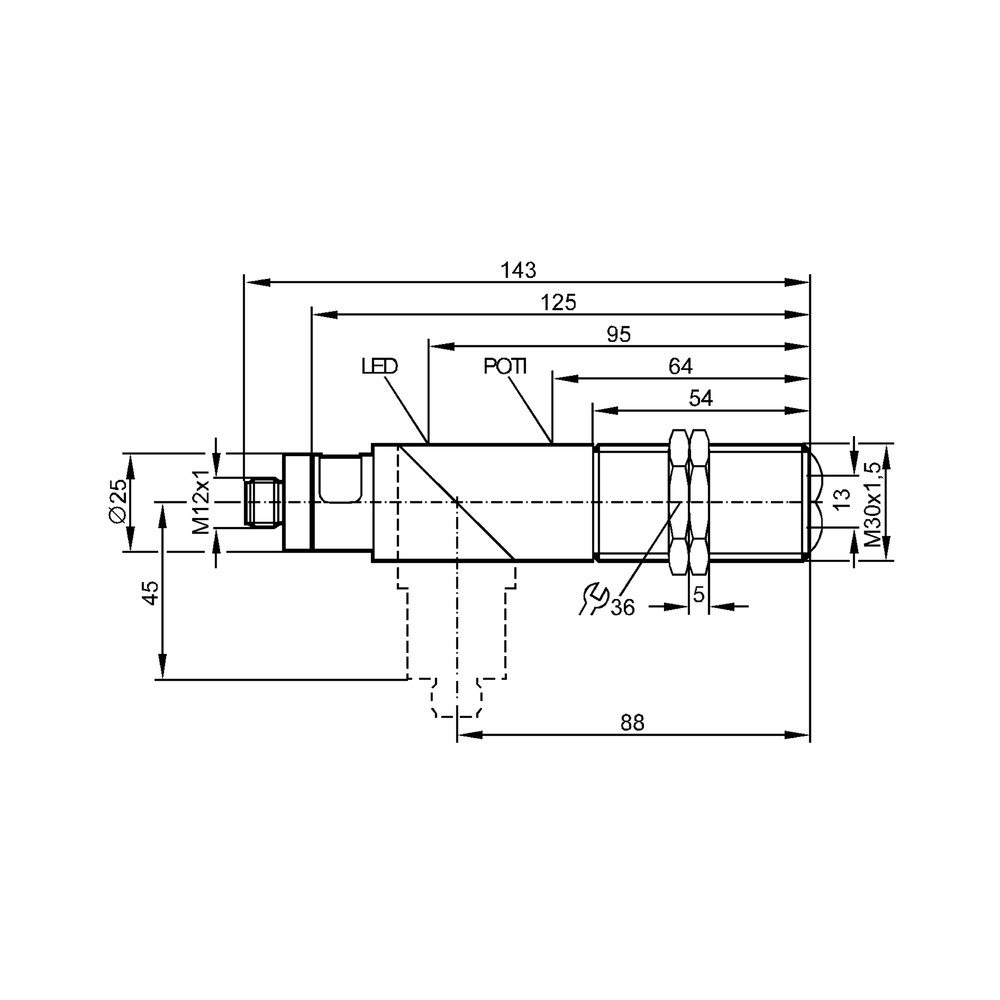

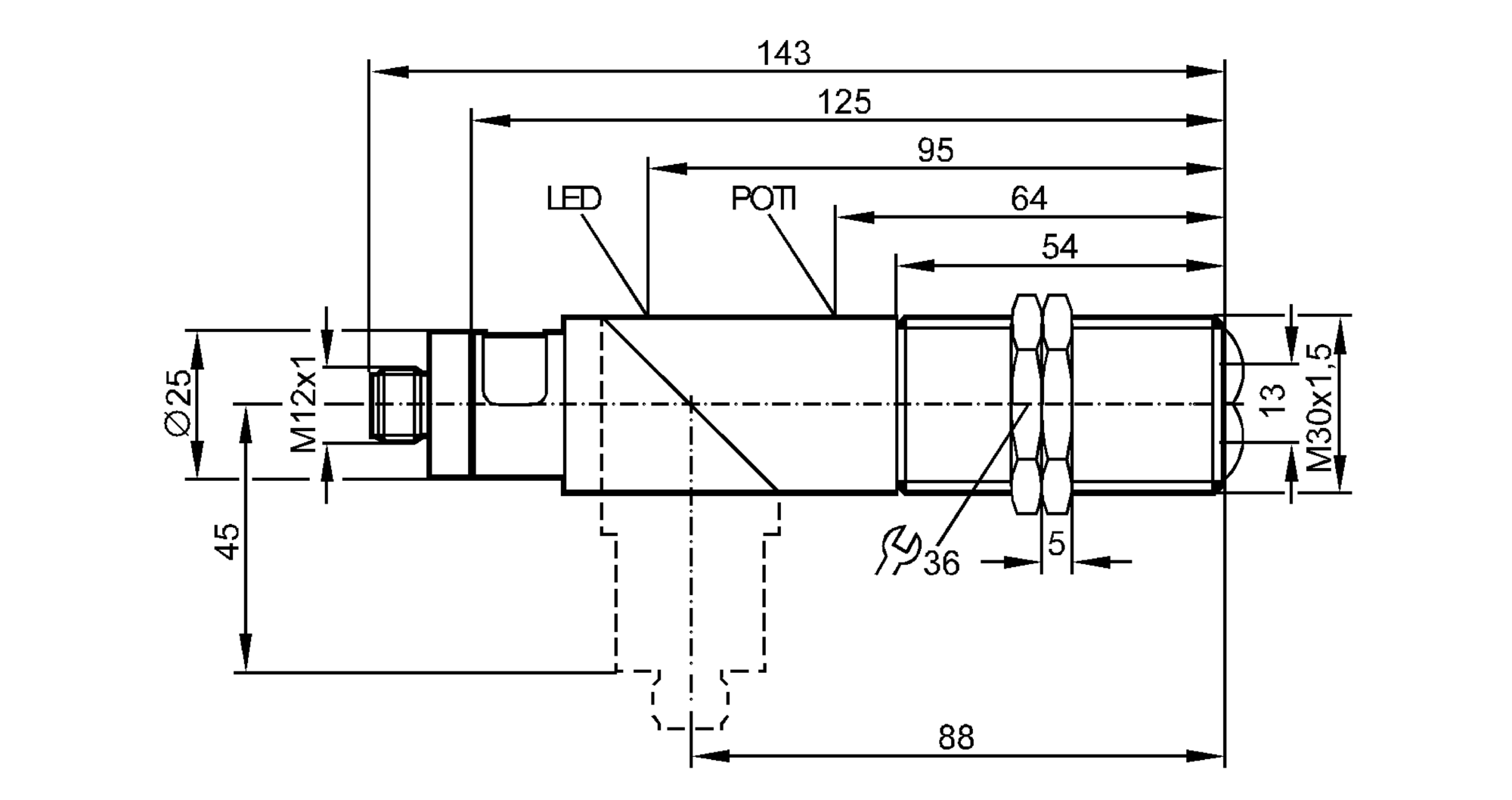

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto passa diante do sensor.	Alvo fora do alcance efetivo, posição inadequada ou características do objeto diferentes da condição de referência.	Confira a distância e o alinhamento e teste com o alvo real; a faixa indicada usa papel branco de 200 × 200 mm como referência.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP e o tipo de entrada, ligação incorreta ou alimentação fora da faixa especificada.	Confirme que a entrada aceita PNP, meça a alimentação e confira a pinagem M12 no datasheet.
O sensor comuta em uma lógica oposta à esperada pelo processo.	Modo claro/escuro configurado de forma diferente da lógica necessária.	Verifique a configuração do modo de comutação e teste a resposta com e sem o alvo presente.
O estado de saída é instável ou o sensor deixa de operar após a ligação.	Possível curto-circuito, sobrecarga, inversão de polaridade ou carga acima do limite indicado.	Desenergize o circuito, inspecione a ligação e a carga e confirme a corrente da saída dentro do limite de 250 mA; verifique também a alimentação e o cabeamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OI5014 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OI5014 e para que tipo de aplicação serve?

É um sensor fotoelétrico de reflexão difusa destinado a aplicações industriais e de automação. Detecta objetos por reflexão e fornece uma saída de comutação PNP.

Qual é o alcance informado e qual foi a referência usada?

A faixa informada é de 3 a 700 mm. O valor máximo tem como referência papel branco de 200 × 200 mm, portanto deve ser validado com o alvo real.

O sensor funciona com uma entrada NPN?

Não é indicado para uma entrada que exija saída NPN: a saída especificada para o OI5014 é PNP. Confirme o tipo de entrada do controlador antes da compra.

Posso usar o OI5014 com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação informada, de 10 a 55 V DC. Verifique também a compatibilidade elétrica da entrada e da carga.

O que acompanha o sensor?

A ficha lista duas porcas de fixação e uma chave de fenda. A embalagem é indicada como uma peça.

Serve para uma aplicação que exige protocolo IO-Link?

A ficha fornecida não especifica IO-Link nem outro protocolo de comunicação; ela informa uma saída de comutação PNP. Se o sistema exigir um protocolo, confirme a interface necessária antes de selecionar o produto.

O sensor não detecta a peça; o que devo verificar antes de trocar?

Confira primeiro a distância, o alinhamento e a resposta usando o objeto real, pois o alcance de referência foi especificado para papel branco de 200 × 200 mm. Verifique também a alimentação e a configuração claro/escuro.

O controlador não recebe o sinal; pode ser problema na ligação?

Pode haver incompatibilidade entre a saída PNP e a entrada, pinagem incorreta ou alimentação inadequada. Confirme que a entrada aceita PNP, meça a alimentação e consulte a pinagem M12 no datasheet.

Devo escolher este sensor ou um modelo com saída NPN?

Escolha o OI5014 se o circuito aceitar saída PNP e atender às demais condições elétricas e mecânicas. Se a entrada exigir NPN, selecione uma versão com essa saída, verificando as demais especificações da aplicação.

Como instalar e alinhar o OI5014?

Fixe-o em uma montagem compatível com M30 × 1,5, posicione-o diante da área de detecção e ajuste a distância com o alvo real. Faça a ligação M12 de acordo com a pinagem do datasheet e teste a comutação antes de colocar o processo em operação.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que a luz emitida pelo sensor é refletida pelo próprio objeto até o receptor. (Ref.: tipo de sensor: reflexão difusa.)

PNP

Tipo de saída de comutação que deve ser conectado a uma entrada compatível com PNP. (Ref.: saída de comutação: PNP.)

Modo claro/escuro

Configuração da lógica de comutação do sensor, indicada como programável nesta ficha. (Ref.: modo de comutação: claro/escuro, programável.)

IP65

Grau de proteção declarado para o invólucro do produto; a instalação deve preservar as condições de proteção da conexão. (Ref.: grau de proteção: IP65.)

M30 × 1,5

Designação da rosca mecânica usada para fixação do sensor. (Ref.: designação da rosca: M30 × 1,5.)
