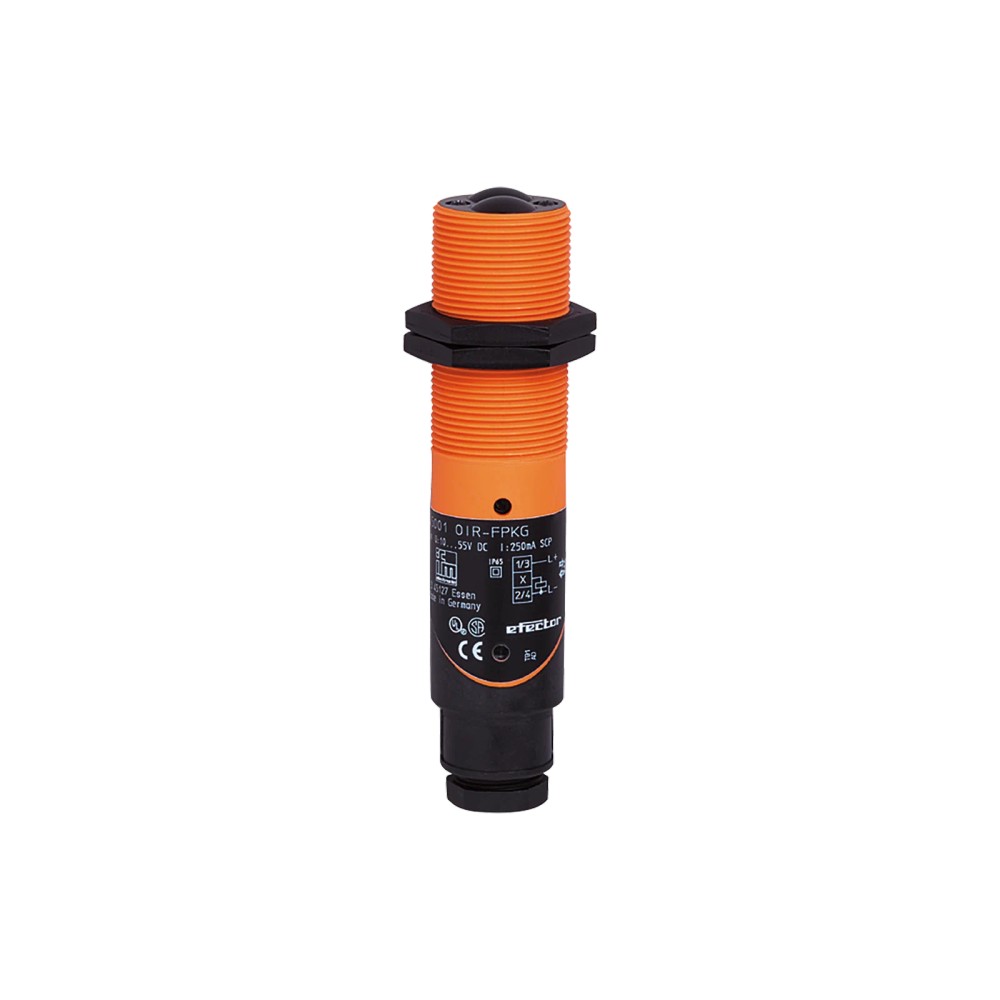

Sensor Retroreflexivo IFM OI0003

Pré-visualizar: OI0003 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m IP65 Luz Vermelha

OI0003 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m IP65 Luz Vermelha

Imagem meramente ilustrativa

R$ 2.867,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OI0003
EAN: 4021179175050
NCM do produto: 85365090

Destaques do Produto Alcance 2 metros...mais

Fechar menu

Saiba mais sobre: "OI0003 IFM - Sensor Retroreflexivo IFM Automação Industrial 2m IP65 Luz Vermelha"

Destaques do Produto

Alcance

2 metros

Tensão

20-250 V AC/DC

Tipo de Luz

Vermelha

Grau de Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM OI0003 - 2m / IP65 / Luz Vermelha

O Sensor Retroreflexivo IFM OI0003 é um dispositivo optoeletrônico robusto para detecção de objetos industriais sem contato. Operando com tensão de 20-250 V AC/DC, oferece um alcance de detecção de até 2 metros. Equipado com filtro de polarização, evita interferências em ambientes reflexivos, garantindo confiabilidade no chaveamento.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código	OI0003
Princípio	Retroreflexivo
Alcance	2 m
Tensão	20-250 V AC/DC
Grau de Proteção	IP65
Conexão	Terminais 1,5 mm²
Comprimento onda	660 nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de esteiras industriais
Contagem de caixas e embalagens opacas
Monitoramento de presença em linhas de montagem

⚠ Considere outro se precisa de:

Aplicações com submersão contínua (exige IP67/68)
Detecção de objetos altamente transparentes sem o uso de refletor adequado
Ambientes com vapores químicos que degradam lentes em PMMA

APLICAÇÕES E USO

Detecção de objetos em linhas de embalagem
Contagem de itens em esteiras transportadoras
Monitoramento de presença em sistemas de automação industrial
Detecção de peças em processos de movimentação

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM OI0003 - 2m / IP65 / Luz Vermelha, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações padrão em automação industrial que exigem detecção de objetos opacos e versatilidade de tensão (AC/DC). Indicado quando há necessidade de resistência mecânica e montagem M30.

Quando buscar outra alternativa

Considere outro modelo se a aplicação exigir detecção de objetos transparentes, comunicação industrial via IO-Link ou proteção superior a IP65 (como IP67/69K para lavagem com alta pressão).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de funcionamento	Sensor retroreflexivo	Método de detecção óptica
Alcance	0,15...2 m	Distância de detecção com refletor prismático ø 80 mm

Dados elétricos
Tensão de operação	20...250 AC/DC V	Faixa de alimentação universal
Frequência de comutação	25 Hz (AC) / 35 Hz (DC)	Velocidade de resposta da saída

Dados mecânicos
Dimensões	M30 x 1,5 / L = 125 mm	Geometria de montagem
Grau de proteção	IP 65	Estanqueidade contra poeira e jatos de água
Temperatura ambiente	-25...60 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• Nenhum (Saída discreta de comutação)

Conexões

Elétrica Terminais internos para cabos até 1,5 mm²

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Industrial Geral	✓	Especificação compatível com condições padrão de automação.
Áreas de Alta Umidade / Jatos de Água	✗	IP65 é insuficiente; requer proteção IP67/68 para submersão.
Integração com CLP 24V DC	✓	Tensão 20-250V AC/DC cobre a faixa de 24V.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM OI0003 - 2m / IP65 / Luz Vermelha

Verifique a tensão da rede antes de realizar a conexão elétrica.
Posicione o sensor utilizando a rosca M30 em suporte estável.
Instale o refletor prismático perpendicular ao eixo do sensor.
Conecte os cabos aos terminais (1,5 mm²) conforme esquema elétrico.
Realize o alinhamento fino observando o LED de status amarelo.
Ajuste a comutação Claro/Escuro conforme a necessidade do processo.

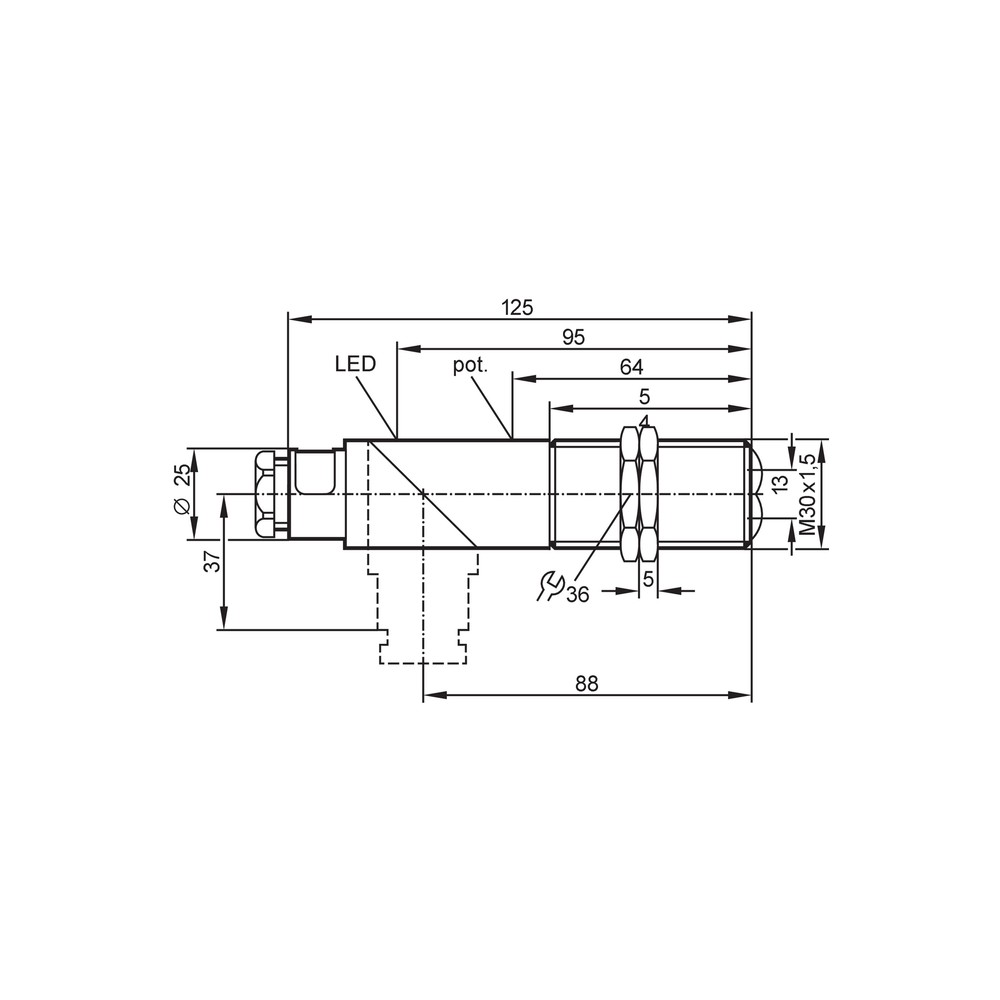

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com objeto presente.	Desalinhamento com o refletor ou lente suja.	Verificar se o LED de status acende e limpar a superfície óptica.
Nenhum LED acende ou sinal de saída ausente.	Falta de alimentação ou fusível queimado.	Medir a tensão nos terminais e verificar fusível externo.
Comutação falsa sem objeto presente.	Reflexos externos (luz ambiente intensa).	Ajustar a posição do refletor ou verificar uso do filtro de polarização.
Operação instável ou falha no chaveamento.	Tensão fora da faixa especificada.	Confirmar se a tensão aplicada está entre 20-250V AC/DC.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OI0003 e para qual finalidade ele é indicado?

O Sensor Retroreflexivo IFM OI0003 é um dispositivo industrial projetado para detecção de presença de objetos opacos utilizando luz vermelha e um refletor prismático, com alcance de até 2 metros.

Quais itens acompanham a embalagem do produto?

O produto acompanha 2 porcas de fixação para montagem mecânica e 1 chave de fenda para ajustes básicos durante a instalação.

Posso utilizar este sensor para detectar objetos transparentes?

Este sensor não é recomendado para detecção de objetos transparentes, como vidro plano ou filmes plásticos finos, pois o princípio retroreflexivo depende da interrupção do feixe que retorna do refletor.

Este sensor pode ser utilizado em ambientes que exigem submersão ou limpeza com alta pressão?

Não, este modelo possui grau de proteção IP65, o que garante proteção contra jatos de água de baixa pressão, mas não é adequado para submersão total ou aplicações que exijam IP67 ou IP69K.

O sensor está alimentado, mas não detecta objetos. O que pode ser?

A ausência de sinal de saída geralmente indica falha na alimentação (20-250V AC/DC), desalinhamento entre o sensor e o refletor ou sujidade excessiva na lente PMMA.

Quais os passos de verificação antes de concluir que o sensor está com defeito?

Primeiro, verifique se há tensão nos terminais e se o LED amarelo de status acende ao interromper o feixe. Se o LED não reagir, limpe a lente e verifique o alinhamento do refletor.

Este sensor possui comunicação IO-Link?

Este modelo atua como uma solução autônoma com saída programável. Se a sua aplicação exige comunicação em rede, como IO-Link, este sensor não é a opção indicada.

Devo escolher sensor retroreflexivo ou barreira de luz unidirecional?

A decisão entre este sensor e um modelo com barreira de luz unidirecional depende do espaço disponível. O sensor retroreflexivo exige acesso a apenas um lado da esteira, enquanto a barreira unidirecional exige alinhamento entre emissor e receptor em lados opostos.

Quais cuidados são essenciais na instalação mecânica e elétrica?

Para a instalação, certifique-se de que o refletor esteja fixado firmemente e alinhado perpendicularmente ao feixe. A conexão elétrica deve respeitar a bitola dos terminais de 1,5 mm² e o prensa cabo M20x1,5.

Qual a procedência e características construtivas deste sensor?

O sensor possui design robusto com invólucro em PPO e PBT. A garantia de procedência é assegurada pela fabricação IFM, com faturamento direto da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

Retroreflexivo

Princípio de funcionamento onde o emissor e o receptor estão no mesmo corpo, exigindo um refletor para retornar o feixe de luz. (Ref.: Princípio de funcionamento)

IP65

Grau de proteção que indica total proteção contra poeira e proteção contra jatos de água em qualquer direção. (Ref.: Grau de proteção)

Filtro de polarização

Recurso óptico que permite ao sensor detectar apenas a luz refletida pelo refletor, ignorando reflexos indesejados de objetos brilhantes. (Ref.: Característica especial)

PMMA

Polimetilmetacrilato, material plástico utilizado na lente por sua alta transparência e resistência ótica. (Ref.: Material da lente)

Comutação Claro/Escuro

Função programável que define se o sinal de saída é ativado na presença (claro) ou ausência (escuro) de luz. (Ref.: Modo de comutação)
