- Referência do fabricante: OI0002
- EAN: 4021179175043
- NCM do produto: 85365090
Destaques do Produto
Tipo de Luz...mais
Saiba mais sobre: "OI0002 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M30 700mm Infravermelho IP65"
Destaques do Produto
Tipo de Luz
Infravermelha
Alcance
700 mm
Tipo de Rosca
M30 x 1,5
Tensão
20...250 V AC/DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o OI0002 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M30 700mm Infravermelho IP65

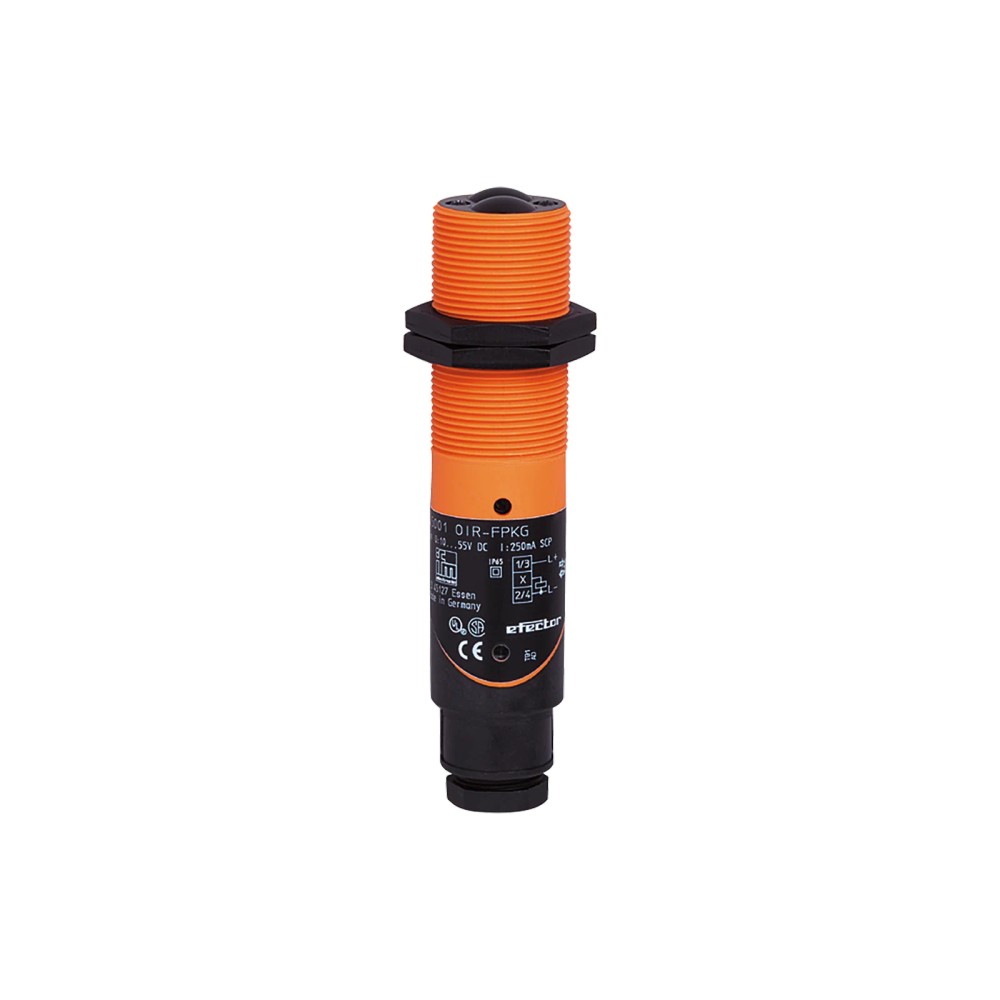

O sensor OI0002 é uma unidade de reflexão difusa projetada para automação industrial, operando com luz infravermelha para detecção de presença. Com um alcance operacional de 700 mm e invólucro M30, ele oferece versatilidade através de alimentação universal de 20...250 V AC/DC. É uma solução robusta para contagem e monitoramento em esteiras e linhas de montagem.
PRINCIPAIS ESPECIFICAÇÕES
| Alcance | 700 mm |
| Invólucro | M30 x 1,5 |
| Tensão | 20...250 V AC/DC |
| Proteção | IP 65 |
| Luz | Infravermelha |
| Freq. AC | 25 Hz |
| Freq. DC | 35 Hz |
| Temperatura | -25...80 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Linhas de montagem e esteiras de transporte
- Automação de processos industriais gerais
- Detecção de presença de embalagens
- Sistemas que utilizam tensão de alimentação AC ou DC variável
⚠ Considere outro se precisa de:
- Ambientes com jatos de água de alta pressão (requer IP69K)
- Detecção de objetos a distâncias superiores a 700 mm
- Aplicações que exigem alta frequência de comutação (>35 Hz em DC)
- Uso em locais com atmosfera explosiva (sem certificação ATEX citada)
APLICAÇÕES E USO
- Detecção de presença de objetos em esteiras transportadoras.
- Automação de processos industriais de contagem simples.
- Monitoramento de fluxo de materiais em linhas de embalagem.
- Aplicações que exigem montagem roscada M30 padrão.
COMO ESCOLHER
Antes de comprar o OI0002 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M30 700mm Infravermelho IP65, verifique estes pontos:
Escolha este modelo se
Necessita de um sensor de presença industrial robusto, com montagem M30 padrão e flexibilidade de alimentação elétrica AC/DC.
Busque alternativa se
A aplicação exigir grau de proteção IP69K (lavagem de alta pressão), protocolos de comunicação como IO-Link ou detecção a distâncias superiores a 700 mm.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 3...700 mm | Baseado em papel branco 200 x 200 mm |
| Princípio de funcionamento | Reflexão difusa | Sensores fotoelétricos |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 20...250 V AC/DC | Ampla faixa de alimentação |
| Frequência de comutação (DC) | 35 Hz | Limite de operação |
| Frequência de comutação (AC) | 25 Hz | Limite de operação |
| Dados mecânicos | ||
|---|---|---|

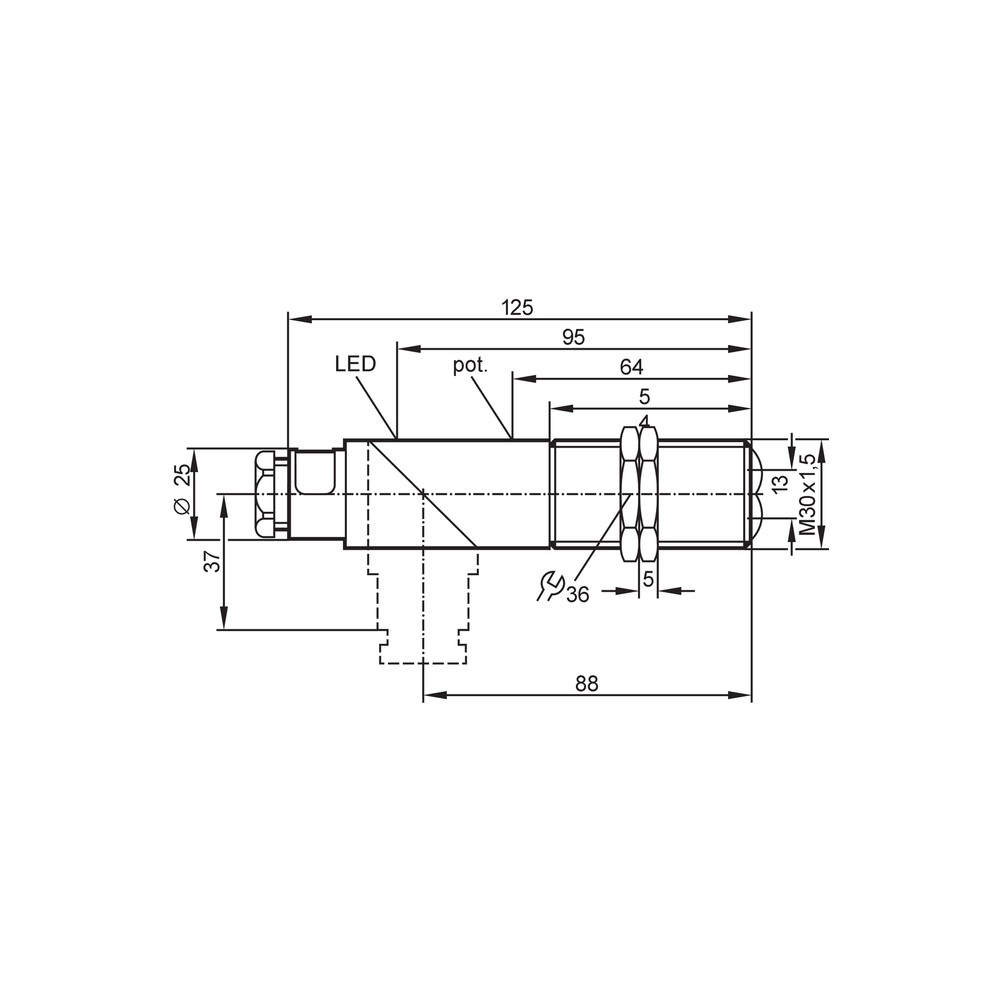

| Designação da rosca | M30 x 1,5 | Dimensão mecânica |
| Grau de proteção | IP 65 | Padrão industrial |
| Material do invólucro | PPO modificado | Material da carcaça |
| Temperatura ambiente | -25...80 °C | Limites operacionais |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Terminais: ...1,5 mm²; Prensa Cabo: M20 x 1,5
Processo
M30 x 1,5
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de presença em esteiras | ✓ | O sensor opera dentro da faixa nominal de 700 mm para detecção de objetos típicos. |
| Ambientes externos sob chuva | ✗ | A classificação IP65 não suporta exposição direta a intempéries ou jatos d'água fortes. |
| Linhas com tensão de 24V DC | ✓ | A tensão de operação suporta 20...250 V AC/DC, sendo compatível com 24V. |
INSTALAÇÃO
Como instalar o OI0002 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M30 700mm Infravermelho IP65
- Desligue a fonte de alimentação do sistema antes de iniciar.
- Posicione o sensor na estrutura de fixação e utilize as duas porcas M30 inclusas para garantir o travamento.
- Prepare o cabo elétrico (diâmetro 7...13 mm) e insira através do prensa cabo M20 x 1,5.
- Realize a conexão dos condutores nos terminais internos (máx 1,5 mm²).
- Ajuste o modo de comutação (Claro/Escuro) conforme a necessidade da aplicação usando o dispositivo de ajuste.
- Verifique o LED amarelo de status de chaveamento ao energizar e realizar o teste de presença de objeto.
ACESSÓRIOS
- Porcas de fixação: 2
- Chave de fenda
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Detecção intermitente ou falta de sinal. | Acúmulo de poeira ou resíduos na lente. | Realizar inspeção visual da lente e limpar conforme necessário. |
| LED de status não acende. | Falha na alimentação elétrica. | Verificar tensão nos terminais de entrada e integridade do fusível de proteção. |
| Sensor não detecta o alvo. | Objeto fora da faixa de alcance. | Verificar se o objeto está dentro da faixa de 3...700 mm. |
| Sinal instável. | Alinhamento incorreto ou vibração excessiva. | Verificar o aperto das porcas de fixação M30 e o suporte de montagem. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor OI0002 e qual sua função?
Este sensor é um dispositivo de detecção fotoelétrica por reflexão difusa, projetado para automação industrial, que utiliza luz infravermelha para identificar a presença de objetos em uma faixa de até 700 mm.
O que acompanha o produto na embalagem?
O pacote inclui o sensor, duas porcas de fixação para montagem e uma chave de fenda para ajustes.
Posso instalar este sensor ao ar livre ou em ambientes com chuva?
Este modelo não é indicado para ambientes externos expostos a jatos de água diretos ou intempéries, pois possui grau de proteção IP65, sendo limitado para áreas industriais internas.
O sensor serve para medição de distância ou posicionamento preciso?
Ele não é adequado para aplicações que requerem detecção de alta precisão milimétrica ou medição de distância, pois trata-se de um sensor de presença básico de reflexão difusa.
O que fazer se o sensor parar de detectar o objeto ocasionalmente?
O sintoma comum é a interrupção intermitente do sinal de detecção. A causa provável é a contaminação da lente ou sujeira acumulada, sendo necessária a verificação visual e limpeza da superfície óptica.
O sensor está ligado mas não indica mudança de estado, como diagnosticar?
Se o sensor não responde a nenhum objeto, verifique a tensão de alimentação (20...250 V AC/DC) e se os terminais elétricos estão firmemente conectados ao bloco de terminais.
Qual a vantagem deste modelo frente a sensores de 24V DC convencionais?
Este modelo oferece versatilidade com alimentação universal AC/DC, enquanto sensores mais simples geralmente operam apenas em 24V DC.
Devo comprar este modelo ou um kit de sensores para minha linha?
Este é um produto de unidade única, ideal para manutenção ou reposição pontual. Para projetos de grande escala, recomenda-se verificar o estoque disponível diretamente com o fabricante.
Quais cuidados tomar ao instalar o sensor?
A instalação deve garantir o alinhamento da lente com o objeto e o aperto das porcas de fixação no padrão M30 para evitar vibrações, utilizando sempre fusível de proteção conforme norma IEC60127-2.
Qual a durabilidade esperada deste sensor em condições industriais?
O sensor possui design robusto com invólucro em PPO modificado, garantindo durabilidade em ambientes industriais operando dentro da faixa de temperatura de -25...80 °C.
GLOSSÁRIO TÉCNICO
Reflexão Difusa
Princípio onde o sensor detecta o objeto através da luz refletida pelo próprio alvo. (Ref.: Tipo de sensor)
IP 65
Classificação de proteção contra penetração de poeira e jatos de água de baixa pressão. (Ref.: Proteção IP)
M30 x 1,5
Dimensão padrão da rosca do invólucro do sensor para montagem mecânica. (Ref.: Designação da rosca)
Comutação Claro/Escuro
Funcionalidade programável que define se a saída é ativada pela presença ou ausência de luz refletida. (Ref.: Modo de comutação)
MTTF
Tempo médio até a falha, indicando a confiabilidade operacional projetada do componente. (Ref.: MTTF)
