Sensor de Reflexão Difusa IFM OGT500

Pré-visualizar: OGT500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP, 800mm, M12, IP67

OGT500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP, 800mm, M12, IP67

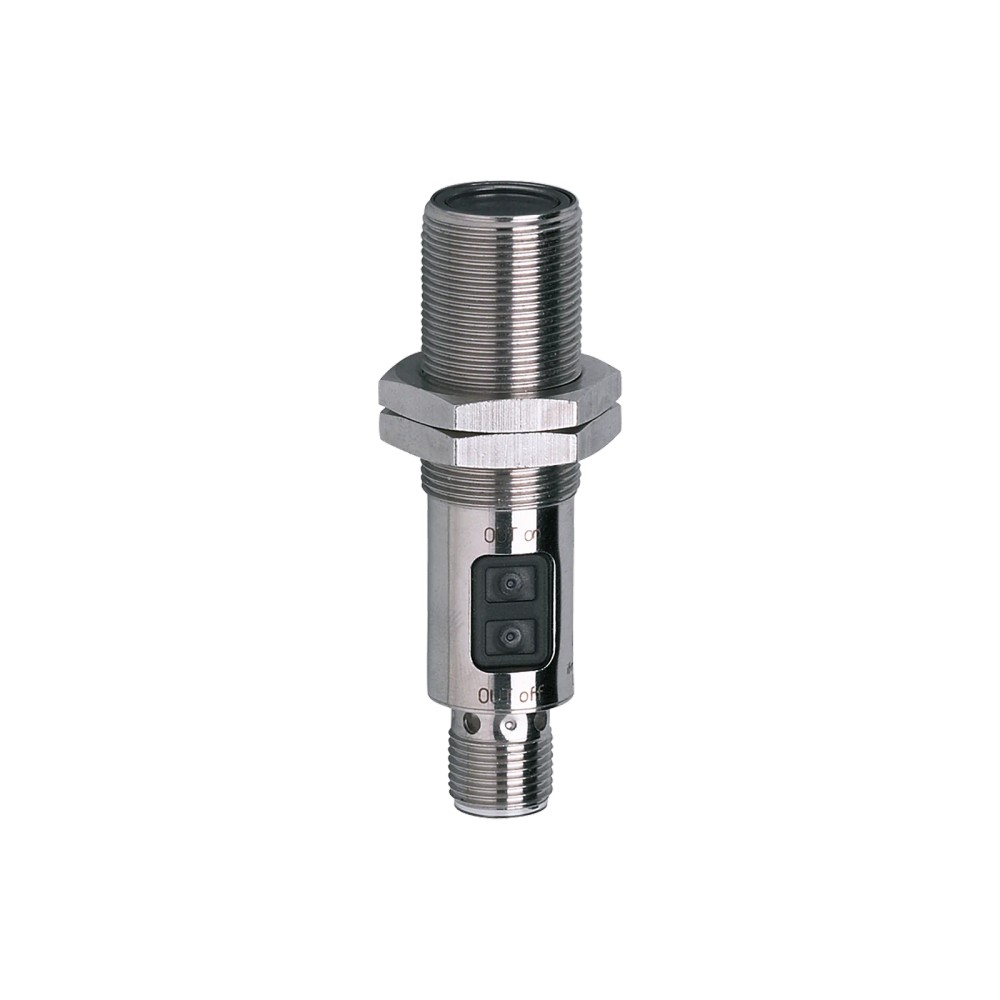

Imagem meramente ilustrativa

R$ 1.221,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGT500
EAN: 4021179173254
NCM do produto: 85365090

Destaques do Produto Alcance de ajuste...mais

Fechar menu

Saiba mais sobre: "OGT500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP, 800mm, M12, IP67"

Destaques do Produto

Alcance de ajuste

150...800 mm

Saída

PNP

Conexão

M12, codificação A, 4 contatos

Alimentação

10...36 V DC

Proteção

IP67

Função

Teach e comutação claro/escuro programável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Reflexão Difusa IFM OGT500, PNP, 800 mm, M12, IP67

O IFM OGT500 é um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais. Possui saída de comutação PNP, alcance ajustável de 150 a 800 mm e conexão elétrica M12. A comutação claro/escuro é programável, e a fonte de luz é vermelha.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Alcance de ajuste	150...800 mm
Saída de comutação	PNP
Modo de comutação	Claro/escuro programável
Fonte de luz	Luz vermelha; comprimento de onda de 624 nm
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Alimentação	10...36 V DC
Invólucro e dimensões	M18 x 1; comprimento de 72 mm
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações industriais, respeitando o alcance de ajuste de 150...800 mm e as condições de instalação da aplicação.
Sistemas que aceitam saída de comutação PNP e alimentação de 10...36 V DC.
Instalações que requerem conexão M12, codificação A, com 4 contatos, e grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações cujo sistema de controle exige saída diferente de PNP, sem interface ou adaptação compatível confirmada.
Aplicações que exigem detecção além do alcance máximo especificado de 800 mm.
Instalações que requerem conexão elétrica diferente de M12, codificação A, 4 contatos, sem cabo ou adaptador compatível confirmado.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção de objetos em aplicações industriais e de automação industrial, com sensor de reflexão difusa.
Possibilidade de aplicação: detecção de objetos em uma linha ou estação industrial quando a distância requerida estiver dentro da faixa ajustável de 150...800 mm e o controle aceitar saída PNP. Validar a resposta com o alvo real, pois a referência de alcance de 2...800 mm é papel branco de 200 x 200 mm com 90% de remissão.
Condições de operação declaradas: alimentação de 10...36 V DC e temperatura ambiente de -25...80 °C; instalação com grau de proteção IP67 conforme especificação.
Limitação: o alcance de detecção pode depender das características de reflexão do objeto; a ficha fornecida não especifica alcance garantido para todos os materiais ou cores. Realizar validação na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de Reflexão Difusa IFM OGT500, PNP, 800 mm, M12, IP67, verifique estes pontos:

Escolha o OGT500 quando

A aplicação requer sensor de reflexão difusa, saída PNP, conexão M12 de 4 contatos e alcance ajustável dentro da faixa de 150...800 mm.

Avalie outra especificação quando

O controle não aceitar PNP, a distância de detecção necessária estiver fora de 150...800 mm ou a conexão elétrica requerida não corresponder a M12 codificação A com 4 contatos. Confirme a interface e as condições de detecção no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação da marca do produto.
Modelo / código do artigo	OGT500	Referência para seleção e consulta ao fabricante.
Tipo de produto	Sensor de reflexão difusa	Princípio de funcionamento declarado.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.

Princípio de detecção e faixa
Tipo de sensor	Reflexão difusa	A detecção é baseada no princípio de reflexão difusa.
Fonte de luz	Luz vermelha	Tipo de luz indicado pelo fabricante.
Comprimento de onda	624 nm	Valor especificado para a fonte de luz.
Alcance	2...800 mm	Referência: papel branco 200 x 200 mm com 90% de remissão.
Alcance de ajuste	150...800 mm	Faixa de ajuste declarada para o sensor.
Alcance ajustável	Sim	A ficha informa ajuste do alcance de detecção.
Diâmetro máximo da mancha de luz	66 mm	Valor informado para a faixa máxima de detecção.
Referência da dimensão da mancha de luz	Faixa máxima de detecção	Condição de referência indicada pelo fabricante.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Valor de consumo informado na ficha.
Classe de proteção elétrica	II	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado para o produto.
EMC	EN 60947-5-2	Norma indicada na ficha do produto.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/escuro, programável	Modo selecionável conforme configuração.
Ajuste de fábrica	Comutação com luz	Configuração de fábrica informada.
Função Teach	Sim	Recurso de ajuste indicado pelo fabricante.
Frequência de comutação DC	2000 Hz	Frequência especificada para operação em DC.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C	Valores informados na ficha; observar a condição de temperatura indicada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado para a saída.

Conexão elétrica
Conexão	1 x M12, codificação A, 4 contatos	Tipo e configuração da conexão elétrica informados.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; a ficha fornecida não detalha condições de montagem ou exposição.
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.

Dados mecânicos e materiais
Invólucro	Forma construtiva de roscas	Descrição construtiva do sensor.
Designação da rosca	M18 x 1	Rosca do invólucro para montagem mecânica.
Dimensões	M18 x 1 / L = 72 mm	Dimensões declaradas pelo fabricante.
Materiais	1.4404 (aço inoxidável / 316L); PA; LCP; EPDM; TPU	Materiais listados na ficha do produto.
Material da lente / protetor frontal	PMMA	Material especificado para o protetor frontal.
Peso	58,4 g	Peso informado no catálogo.

Displays e elementos de operação
Display de status de chaveamento	1 x LED amarelo	Indicador visual de estado informado.
Trava eletrônica	Sim	Recurso listado na ficha do produto.

Acessórios e identificação logística
Material incluído	2 porcas de fixação	Conteúdo incluído informado pelo fabricante.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
MTTF	473 anos	Valor informado na ficha; não deve ser interpretado como prazo de garantia ou vida útil garantida.
NCM	8536.50.90	Código de classificação informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é descrito com saída de comutação PNP.

• Compatível eletricamente com circuitos de entrada que aceitem saída PNP e alimentação DC de 10...36 V, observadas as características da saída.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10...36 V DC; saída de comutação PNP. Verificar a atribuição dos pinos no datasheet antes da ligação.

Processo Não possui conexão de processo informada. Invólucro roscado M18 x 1; isso descreve a montagem mecânica do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC dentro de 10...36 V	✓	A ficha especifica saída PNP e tensão de operação de 10...36 V DC; confirmar também os limites de corrente da saída.
Controle que exige saída NPN	✗	A ficha identifica a saída como PNP; não há indicação de saída NPN.
Detecção dentro do alcance ajustável de 150...800 mm	✓	Essa é a faixa de ajuste declarada; o alcance informado de 2...800 mm é referenciado a papel branco de 200 x 200 mm com 90% de remissão.
Detecção necessária além de 800 mm	✗	O alcance máximo declarado é 800 mm.
Montagem que requer rosca M18 x 1	✓	O invólucro possui designação de rosca M18 x 1; validar espaço e geometria da instalação.
Sistema que exige protocolo de comunicação digital especificado	✗	A ficha fornecida informa saída de comutação PNP e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor de Reflexão Difusa IFM OGT500, PNP, 800 mm, M12, IP67

Confirme que o alcance necessário está dentro da faixa de ajuste de 150...800 mm e que a entrada do sistema de controle aceita PNP.
Verifique se a alimentação disponível está entre 10...36 V DC e se o circuito respeita os limites elétricos da saída.
Confira a conexão M12, codificação A, de 4 contatos, e consulte o datasheet para a atribuição correta dos pinos antes de energizar.
Monte o sensor pela rosca M18 x 1, respeitando o espaço disponível e as dimensões informadas no desenho dimensional.
Posicione e alinhe o sensor em relação ao alvo; valide a detecção na distância e nas condições reais da aplicação.
Configure o alcance e o modo de comutação claro/escuro conforme a aplicação e confirme o estado pelo LED amarelo.

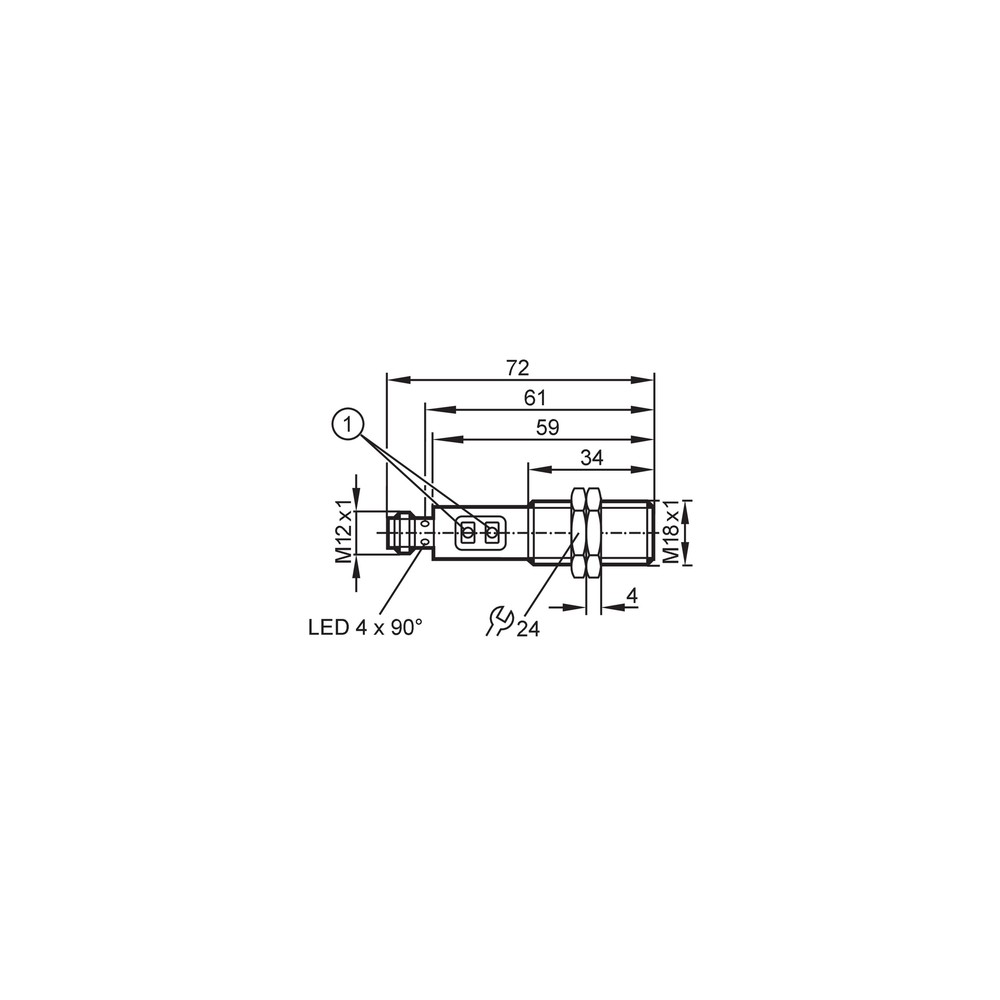

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora das condições de detecção da aplicação.	Meça a alimentação nos terminais, confirme a ligação conforme o datasheet e teste o alvo dentro do alcance ajustável.
A saída permanece em estado oposto ao esperado.	Modo claro/escuro configurado de forma diferente da lógica esperada pelo controle.	Confira a configuração do modo de comutação e observe o LED de status durante a presença e ausência do alvo.
O sistema detecta de forma instável.	Posicionamento ou distância inadequados para o alvo real, cuja reflexão pode diferir da referência de papel branco.	Verifique o alinhamento e a distância e teste o objeto real no ponto de operação; reajuste o alcance com a função Teach, conforme o datasheet.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre entrada do controlador e saída PNP, ou corrente/carga fora dos limites declarados.	Confirme que a entrada aceita PNP e compare a carga com a corrente máxima constante e a queda de tensão especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OGT500 (Datasheet) Desenho em escala do OGT500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGT500 e para que tipo de sistema serve?

É um sensor fotoelétrico de reflexão difusa da IFM para aplicações industriais. É indicado para sistemas que aceitam saída PNP e detecção dentro do alcance ajustável especificado.

Que conexão elétrica e saída ele usa?

O sensor possui conexão M12, codificação A, com 4 contatos, e saída de comutação PNP. Consulte o datasheet para confirmar a atribuição dos pinos.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios listados no contexto do produto.

Este sensor serve para um controlador que exige saída NPN?

A ficha especifica saída PNP, não NPN. Não considere o produto diretamente compatível com uma entrada que exija NPN sem confirmar uma interface adequada.

Posso usar o OGT500 para detectar objetos além de 800 mm?

Não conforme a faixa especificada: o alcance máximo informado é 800 mm. Para outras distâncias, selecione um sensor cuja faixa declarada atenda à aplicação.

O sensor acende, mas o objeto não é detectado. O que verifico antes de trocar?

Confira se o alvo está dentro do alcance ajustado e se o sensor está alinhado com ele. Teste com o objeto real, pois a referência de alcance é papel branco com 90% de remissão.

A saída fica invertida em relação ao sinal esperado; o sensor está com defeito?

Não necessariamente: o modo claro/escuro é programável. Verifique a configuração do modo e o estado do LED antes de substituir o sensor.

É melhor comprar este sensor ou apenas as porcas de fixação?

A ficha lista o OGT500 como unidade e informa que 2 porcas de fixação estão incluídas. Se o sensor já está instalado e a necessidade é somente reposição de porcas, confirme separadamente a referência e a disponibilidade dessas peças.

Como devo instalar e ajustar o sensor?

Monte pela rosca M18 x 1, conecte conforme o datasheet e ajuste o alcance para a aplicação. Valide o alinhamento e a comutação com o objeto real antes de colocar o sistema em operação.

Posso ligar o OGT500 a uma alimentação de 24 V DC?

A tensão de operação especificada é de 10...36 V DC, portanto 24 V DC está dentro da faixa declarada. Confirme também a ligação e os requisitos da entrada PNP do controle.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor detecta a luz refletida pelo próprio objeto. (Ref.: Tipo de sensor — reflexão difusa.)

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do sistema de controle. (Ref.: Função elétrica — PNP.)

Teach

Função de ajuste do sensor indicada pelo fabricante. (Ref.: Função Teach — sim.)

Grau de proteção IP67

Classificação de proteção declarada para o invólucro do sensor; consultar o datasheet para as condições aplicáveis de instalação e exposição. (Ref.: Grau de proteção — IP67.)

Comutação claro/escuro

Modo de comutação programável do sensor. (Ref.: Modo de comutação — claro/escuro programável.)
