- Referência do fabricante: OGT301
- EAN: 4021179256384
- NCM do produto: 85365090
Destaques do Produto
Alcance
800 mm...mais
Saiba mais sobre: "OGT301 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP 800mm Cabo 6m"
Destaques do Produto
Alcance
800 mm
Saída
PNP
Conexão
Cabo 6m
Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

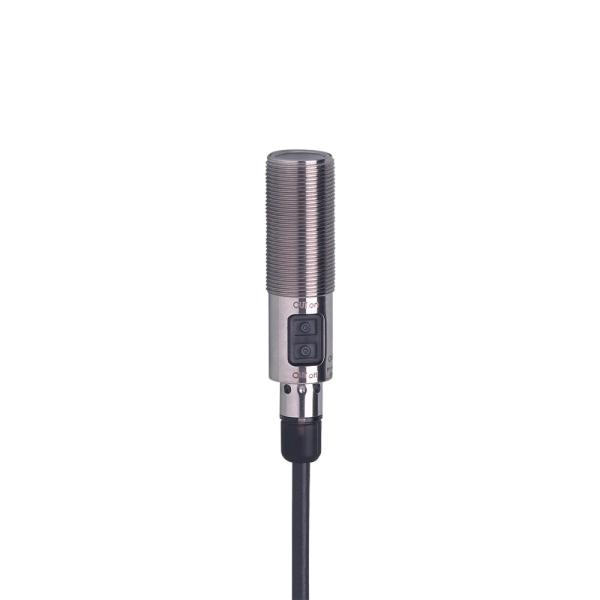

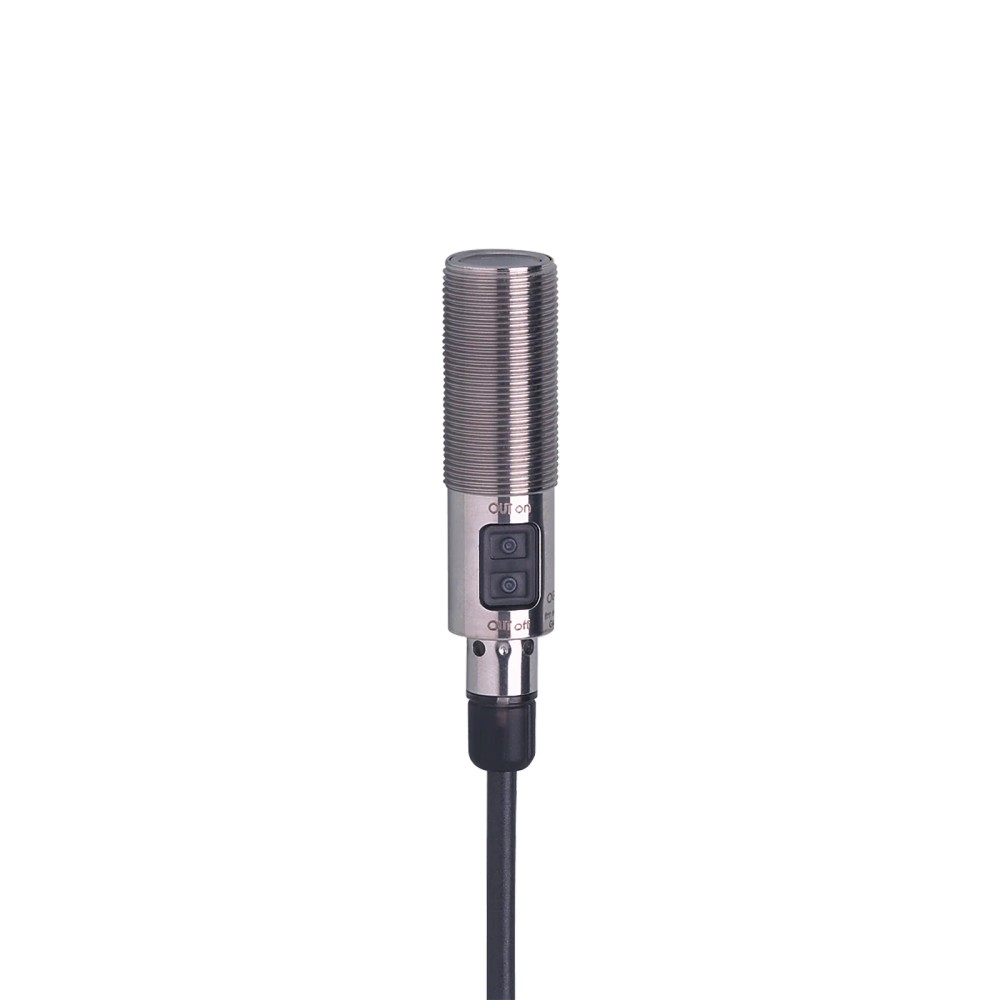

Sobre o Sensor de Reflexão Difusa IFM OGT301 - M18 800mm PNP
O sensor OGT301 é um componente de reflexão difusa projetado para aplicações exigentes na indústria alimentícia e de bebidas. Com um alcance de detecção ajustável entre 150 e 800 mm e invólucro em aço inoxidável, ele oferece robustez contra processos de limpeza agressivos. Possui saída PNP programável e conta com certificação de proteção IP69K.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de sensor | Reflexão difusa |
| Alcance | 2...800 mm |
| Saída de comutação | PNP |
| Proteção IP | IP65, IP67, IP68, IP69K |
| Material | Aço Inoxidável 316L |
| Tensão | 10...36V DC |
| Conexão | Cabo PVC 6m |
| Dimensões | M18 x 1 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria de alimentos e bebidas
- Linhas de envase e embalagem
- Áreas de higienização frequente (lavagem)
- Montagem em rosca M18
⚠ Considere outro se precisa de:
- Locais com poeira extrema que possa bloquear a luz da lente
- Aplicações que exijam supressão de fundo complexa
- Ambientes com vapores químicos que não sejam compatíveis com os materiais do sensor (LCP, TPU, EPDM)
APLICAÇÕES E USO
- Detecção de presença de embalagens em esteiras na indústria alimentícia.
- Monitoramento de nível em tanques onde o sensor não entra em contato com o produto (detecta o nível externo através de visor).
- Posicionamento de peças em máquinas de envase.
- Aplicações que exigem limpeza diária com jatos de alta pressão e temperatura.
COMO ESCOLHER
Antes de comprar o Sensor de Reflexão Difusa IFM OGT301 - M18 800mm PNP, verifique estes pontos:
Quando escolher o OGT301
Ideal para ambientes higiênicos, onde a resistência a jatos de água e produtos de limpeza (IP69K) e o material de construção (Aço Inox 316L) são obrigatórios para evitar corrosão e contaminação.
Quando buscar outra opção
Se a aplicação exigir detecção de longa distância (acima de 800 mm) ou se for necessária uma barreira de luz para grandes distâncias, sensores de barreira ou sensores laser de longo alcance seriam mais adequados.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Alcance | 2...800 mm | Papel branco 200 x 200 mm 90 % remissão |
| Alcance de ajuste | 150...800 mm | Range configurável via função Teach |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 DC V | Faixa de tensão de alimentação permitida |
| Consumo de corrente | 25 mA | Corrente típica sem carga |
| Saída de comutação | PNP | Tipo de transistor de saída |
| Condições ambientais | ||
|---|---|---|
| Grau de proteção | IP 65; IP 67; IP 68; IP 69K | Resistência a líquidos e poeira |
| Temperatura ambiente | -25...80 °C | Limites operacionais de temperatura |
| Dados mecânicos | ||
|---|---|---|

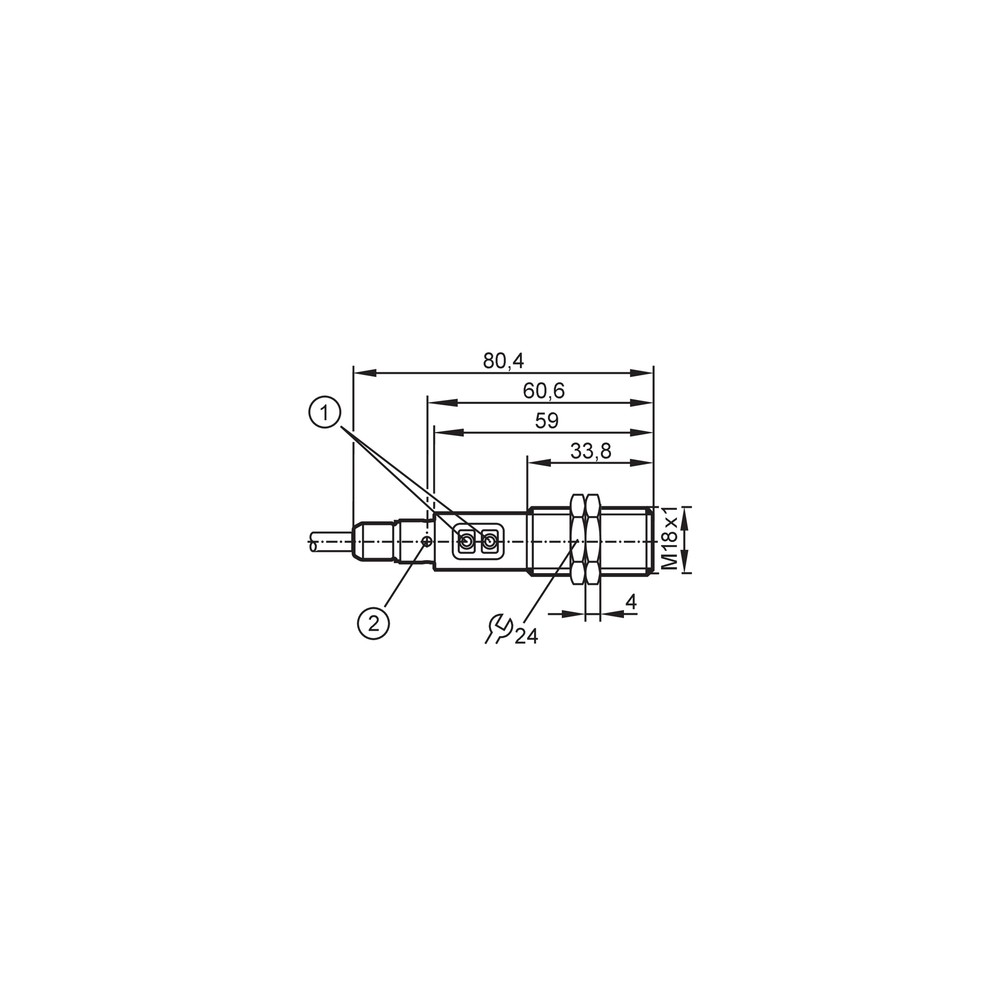

| Invólucro | M18 x 1 | Forma construtiva de roscas |
| Materiais | 1.4404 (aço inoxidável / 316L); PA; LCP; EPDM; TPU | Materiais de construção do corpo e carcaça |
COMPATIBILIDADE
Comunicação
• N/A (Comutação direta)
Conexões
Elétrica
Cabo PVC 6 m, 3 x 0,34 mm²
Processo
M18 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Indústria alimentícia / Lavagem frequente | ✓ | Corpo em aço inox 316L e grau de proteção IP69K garantem resistência química e física. |
| Ambientes com vapores corrosivos extremos | ✗ | Requer validação específica de resistência química dos materiais (LCP, EPDM). |
| Uso em sistemas de comando PNP 24V | ✓ | Tensão de operação compatível (10-36V DC) e saída PNP padrão industrial. |
INSTALAÇÃO
Como instalar o Sensor de Reflexão Difusa IFM OGT301 - M18 800mm PNP
- Verifique se o local de instalação permite acesso ao corpo M18 e ao cabo de 6m.
- Fixe o sensor utilizando as duas porcas fornecidas na rosca M18.
- Certifique-se de que o feixe de luz não está bloqueado por estruturas fixas.
- Conecte os fios do cabo conforme o diagrama de ligação (PNP/3 fios).
- Realize o ajuste (teach) conforme a distância do objeto desejada.
- Verifique o acendimento do LED amarelo indicativo de status de chaveamento.
ACESSÓRIOS
- Porcas de fixação (2 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Falsa detecção ou falha de leitura | Obstrução ou acúmulo de detritos no sensor | Limpar a lente óptica e verificar se a luz amarela de status responde ao alvo |
| O sensor não detecta objetos em distâncias maiores | Configuração de sensibilidade inadequada | Realizar o processo de ajuste (teach) seguindo o manual |
| Sensor sem sinal ou sem energia | Fiação incorreta ou interrupção no cabo de 6m | Medir continuidade dos cabos e tensão de alimentação conforme o diagrama |
| Saída comuta mesmo sem o objeto alvo | Interferência de reflexão de fundo | Ajustar o alcance do sensor (função teach) para limitar a área de detecção |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor OGT301 e para qual aplicação ele é indicado?
O OGT301 é um sensor fotoelétrico de reflexão difusa com alcance de 800 mm, operando com luz vermelha e saída PNP, projetado especificamente para a indústria alimentícia com grau de proteção IP69K.
O que acompanha o sensor OGT301 no momento da compra?
O produto acompanha duas porcas de fixação para a montagem em invólucro roscado M18, além de um cabo fixo de 6 metros.
Posso usar este sensor para detectar objetos através de vidros?
Este sensor não é adequado para detectar objetos através de superfícies de vidro ou materiais transparentes se o objetivo for reflexão difusa de fundo fixo, pois ele detecta a luz refletida pelo próprio alvo.
Este sensor possui comunicação IO-Link?
O OGT301 não é compatível com sistemas de comunicação digital IO-Link, sendo um sensor de comutação binária tradicional.
Por que o sensor não está comutando a saída?
Sintoma: O sensor não comuta a saída ao detectar o objeto. Causa: Desalinhamento ou obstrução na lente. Verificação: Verifique se o LED amarelo de status acende ao passar o objeto e limpe a lente.
O que fazer se o sensor estiver operando sem detecção de objeto?
Sintoma: O sensor comuta de forma errática sem objeto presente. Causa: Interferência de luz ambiente ou sujeira na lente. Verificação: Realize o ajuste (teach) novamente e inspecione a superfície óptica.
Devo escolher este modelo ou um sensor de barreira?
Este modelo é uma solução de comutação PNP direta em invólucro de aço inox, enquanto sensores de barreira exigem um receptor separado. Escolha o OGT301 para montagem simplificada em um único ponto.
Este sensor é superior a modelos de plástico convencionais?
A decisão depende do ambiente: se houver higienização intensa com alta pressão, a série OGT com proteção IP69K e corpo em inox 316L é superior a sensores plásticos comuns.
Quais cuidados devo ter na instalação do sensor?
A instalação deve considerar o torque das porcas de fixação e a correta vedação do cabo de 6 metros, garantindo que o feixe de luz não seja obstruído no local de montagem.
Como funciona a procedência e faturamento deste item?
O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do fabricante original.
GLOSSÁRIO TÉCNICO
PNP
Tipo de saída que comuta a carga para o potencial positivo (V+). (Ref.: Saída de comutação)
IP69K
Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: Proteção IP)
Reflexão Difusa
Princípio onde o emissor e receptor estão no mesmo invólucro; o objeto detectado reflete a luz de volta. (Ref.: Princípio de funcionamento)
Teach
Função que permite ajustar o ponto de comutação do sensor de forma eletrônica. (Ref.: Função Teach)
316L
Aço inoxidável de alta resistência à corrosão, ideal para ambientes higiênicos. (Ref.: Materiais)
