Sensor de Reflexão Difusa IFM OGT300

Pré-visualizar: OGT300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP 800mm M12

OGT300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP 800mm M12

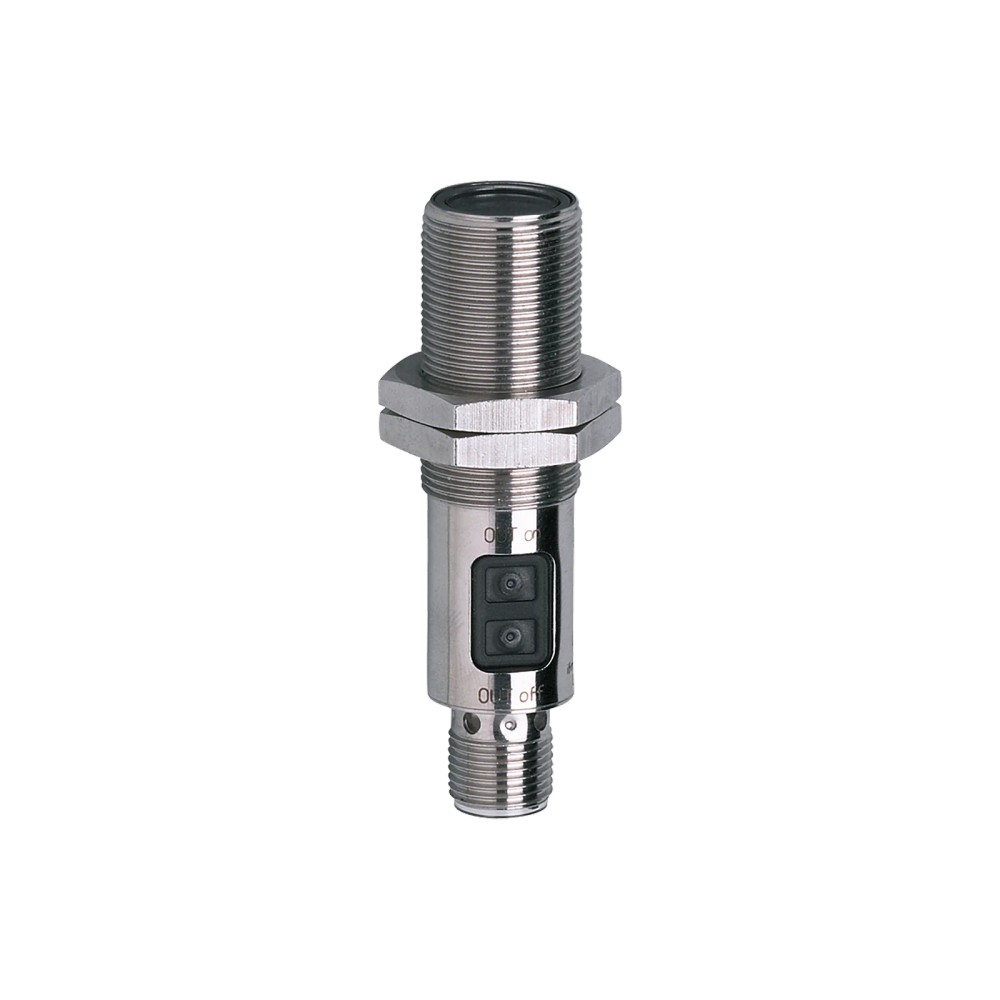

Imagem meramente ilustrativa

R$ 1.508,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGT300
EAN: 4021179256377
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "OGT300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP 800mm M12"

Destaques do Produto

Tecnologia

Reflexão difusa com luz vermelha

Saída

PNP, claro/escuro programável

Alcance

2 a 800 mm, conforme alvo de referência especificado

Alimentação

10 a 36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem mecânica

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGT300 IFM — Sensor de reflexão difusa para indústria alimentícia, PNP, alcance de 2 a 800 mm, conexão M12

O OGT300 é um sensor fotoelétrico de reflexão difusa destinado à detecção de objetos em aplicações da indústria alimentícia e de bebidas. Utiliza luz vermelha, possui saída PNP com comutação claro/escuro programável e alcance de 2 a 800 mm, conforme a condição de referência especificada pelo fabricante. O corpo tem rosca M18 x 1 e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Aplicação indicada pelo fabricante	Indústria alimentícia e de bebidas
Fonte de luz	Luz vermelha
Alcance	2 a 800 mm; referência: papel branco 200 x 200 mm, 90% de remissão
Saída	PNP; comutação claro/escuro programável
Alimentação	10 a 36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Rosca do invólucro	M18 x 1
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações da indústria alimentícia e de bebidas, respeitando a faixa de alcance e a condição de referência declaradas pelo fabricante.
Sistemas de controle com entrada compatível com saída PNP e alimentação de 10 a 36 V DC.
Instalações que utilizem conexão elétrica M12 codificação A, com 4 contatos, e montagem por rosca M18 x 1.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir exclusivamente saída NPN; a ficha especifica saída PNP.
Não selecionar para alimentação fora da faixa de 10 a 36 V DC.
Não considerar 800 mm como alcance garantido para qualquer alvo: a referência informada é papel branco de 200 x 200 mm com 90% de remissão.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção de objetos na indústria alimentícia e de bebidas; a ficha não especifica produtos-alvo, processo de limpeza ou condições particulares de montagem.
Detecção de objetos dentro da faixa declarada de 2 a 800 mm, considerando como referência papel branco de 200 x 200 mm com 90% de remissão. O resultado com outros alvos deve ser validado na aplicação.
Integração a entradas de controle compatíveis com saída PNP, com alimentação entre 10 e 36 V DC.
Uso em ambiente cuja temperatura esteja entre -25 e 80 °C e cuja instalação atenda às condições de proteção indicadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o OGT300 IFM — Sensor de reflexão difusa para indústria alimentícia, PNP, alcance de 2 a 800 mm, conexão M12, verifique estes pontos:

Escolha o OGT300

Quando a aplicação requer sensor de reflexão difusa com saída PNP, luz vermelha, conexão M12 codificação A de 4 contatos e alcance dentro da faixa especificada. Confirme também a compatibilidade da entrada do controlador e a alimentação de 10 a 36 V DC.

Avalie outra configuração

Busque uma versão com saída elétrica diferente se o sistema exigir NPN. Se o objeto, a superfície ou a distância diferirem da condição de referência, valide a detecção na aplicação e consulte o datasheet antes de dimensionar pelo alcance máximo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Identificação do fabricante informada no anúncio e nos dados do produto.
Modelo	OGT300	Código do produto.
SKU	OGT300	Código de identificação do anúncio.
Part number	OGT300	Código de peça informado.
GTIN	4021179256377	Identificador comercial informado na ficha.
Tipo de produto	Sensor de reflexão difusa	Princípio de funcionamento informado pelo fabricante.
Aplicação	Indústria alimentícia e de bebidas	Aplicação indicada na descrição do produto.
Norma	EN 60947-5-2	Norma informada nos dados técnicos do produto.

Dados ópticos e faixa de detecção
Fonte de luz	Luz vermelha	Tipo de luz especificado para o sensor.
Alcance	2 a 800 mm	Faixa informada com papel branco de 200 x 200 mm e 90% de remissão.
Faixa de ajuste do alcance	150 a 800 mm	Faixa de ajuste informada nos dados do produto; não confundir com a faixa de alcance declarada.
Alcance ajustável	Sim	Função de ajuste indicada na ficha.
Função Teach	Sim	Função de teach indicada nos dados do produto.
Diâmetro máximo da mancha de luz	66 mm	Valor máximo informado na ficha.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação informada pelo fabricante.
Consumo de corrente	25 mA	Valor informado nos dados técnicos.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.
Observação de alimentação	Supply class 2 conforme cULus	Observação de tensão de serviço informada nos dados do produto.

Saída de comutação
Tipo de saída	PNP	Tipo de saída elétrica informado para o modelo.
Modo de comutação	Claro/escuro, programável	Modo de saída configurável indicado na ficha.
Ajuste de fábrica	Comutação com luz	Configuração de fábrica informada nos dados do produto.
Frequência de comutação DC	2000 Hz	Frequência de comutação informada para operação em corrente contínua.
Corrente contínua máxima da saída	150 mA; 200 mA até 60 °C	Limites informados na ficha; observar a condição de temperatura associada ao valor de 200 mA.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos	Configuração do conector informada nos dados técnicos.
Rosca de montagem	M18 x 1	Forma construtiva roscada do invólucro.

Condições ambientais e proteção
Temperatura de operação	-25 a 80 °C	Faixa de temperatura informada na ficha.
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção declaradas para o produto; observar as condições de instalação e ensaio do fabricante.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento 72 mm	Dimensão informada nos dados do produto.
Materiais do invólucro	1.4404 (aço inoxidável / 316L), PA, LCP, EPDM e TPU	Materiais informados para o produto; a ficha não especifica a composição por componente nesta listagem.
Material do protetor frontal	PMMA	Material da lente/protetor frontal informado.
Peso	60,9 g	Peso informado nos dados do catálogo.
Porcas de fixação inclusas	2	Quantidade indicada como material incluído.

Indicação e ajuste
Indicador de estado	1 LED amarelo para status de chaveamento	Elemento de indicação informado na ficha.
Trava eletrônica	Sim	Função indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de sensor com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC e saída PNP; confirme a pinagem e a ligação no datasheet oficial antes de conectar ao controlador. A ficha informa proteção contra curto-circuito, sobrecarga e inversão de polaridade.

Processo Montagem mecânica por rosca M18 x 1. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sinal PNP e alimentação disponível entre 10 e 36 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC; a compatibilidade da entrada deve ser confirmada no controlador.
Sistema que exige exclusivamente saída NPN	✗	A saída informada para este modelo é PNP.
Montagem com alojamento roscado M18 x 1	✓	A ficha informa corpo com rosca M18 x 1.
Alcance de detecção avaliado com papel branco de 200 x 200 mm e 90% de remissão, dentro de 2 a 800 mm	✓	Essa é a condição de referência declarada para a faixa de alcance.
Uso em temperatura fora de -25 a 80 °C	✗	A faixa de temperatura informada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o OGT300 IFM — Sensor de reflexão difusa para indústria alimentícia, PNP, alcance de 2 a 800 mm, conexão M12

Confirme que a alimentação do circuito está entre 10 e 36 V DC e que a entrada do controlador é compatível com saída PNP.
Verifique que o suporte ou alojamento de montagem aceita rosca M18 x 1 e que o posicionamento atende à distância de detecção requerida.
Instale o sensor mecanicamente sem danificar o invólucro, a rosca ou o protetor frontal.
Conecte o cabo ou conector M12 codificação A de 4 contatos conforme a pinagem do datasheet oficial; não deduza a pinagem apenas pelo número de contatos.
Configure o modo de comutação claro/escuro conforme a lógica do sistema e ajuste o alcance ou use a função Teach conforme as instruções do fabricante.
Energize o circuito e verifique o estado de comutação e o LED amarelo com o objeto real, validando a detecção nas condições efetivas da aplicação.

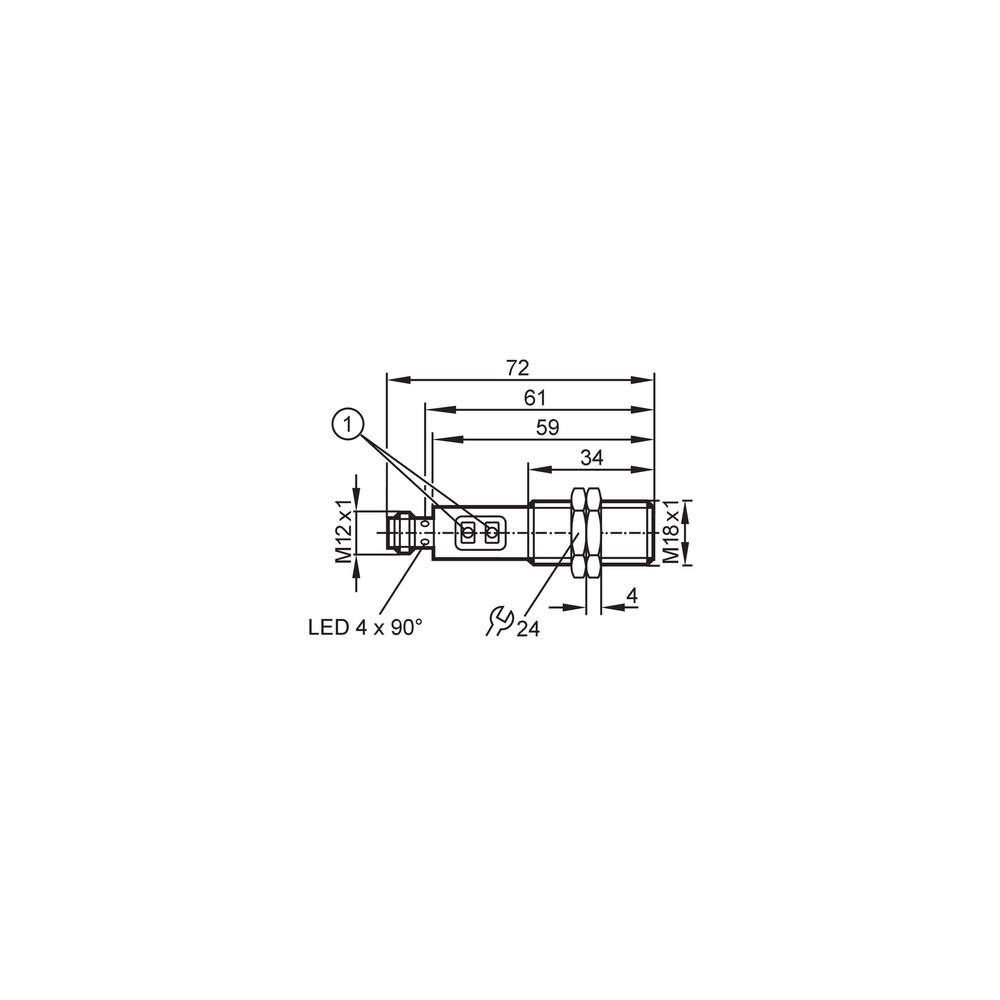

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto passa em frente ao sensor.	Alimentação fora da faixa, ligação incompatível com entrada PNP, distância ou condição do alvo fora da referência de detecção.	Meça a alimentação e confirme que está entre 10 e 36 V DC; valide o tipo de entrada do controlador, a pinagem no datasheet e o comportamento com o alvo real dentro da faixa aplicável.
A saída permanece no estado oposto ao esperado pelo sistema.	Modo claro/escuro configurado de forma diferente da lógica requerida.	Confira a configuração do modo programável e compare o estado da saída com a presença e ausência do objeto.
Detecção instável ao mudar o objeto ou a posição de montagem.	Condição de reflexão, dimensões ou distância do alvo diferente da referência de alcance especificada.	Verifique a distância, o alinhamento e a resposta com o objeto efetivo; a referência publicada é papel branco de 200 x 200 mm com 90% de remissão.
O LED de status não indica comutação durante o teste.	Sensor sem alimentação adequada, circuito de saída sobrecarregado ou proteção elétrica acionada.	Confirme a alimentação, a ligação e a carga conectada; compare a corrente da saída com os limites informados no datasheet e inspecione o estado do circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGT300 em português (Datasheet) Desenho em escala OGT300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGT300 e para que tipo de aplicação foi indicado?

É um sensor fotoelétrico de reflexão difusa indicado para aplicações na indústria alimentícia e de bebidas. Sua saída é PNP e o modo claro/escuro é programável.

Qual é o conector elétrico e como faço a montagem mecânica?

A conexão elétrica é M12 codificação A com 4 contatos, e a montagem mecânica utiliza rosca M18 x 1. Consulte o datasheet para a pinagem antes de ligar.

Posso usar o OGT300 se meu controlador aceita somente saída NPN?

Não, se a entrada exigir exclusivamente NPN, pois a ficha especifica saída PNP. Confirme o tipo de entrada do controlador antes da compra.

O alcance de 800 mm vale para qualquer material ou objeto?

Não é possível afirmar isso: o alcance é especificado de 2 a 800 mm com papel branco de 200 x 200 mm e 90% de remissão. Valide o desempenho com o alvo real da aplicação.

O sensor pode ser alimentado com 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada, de 10 a 36 V DC.

O que verificar se o sensor não detectar o objeto?

Antes de substituir o sensor, confira a alimentação, a compatibilidade da entrada com PNP, a ligação conforme o datasheet e a distância e superfície do alvo. A referência de alcance publicada utiliza papel branco de 200 x 200 mm com 90% de remissão.

O que pode causar a saída ficar invertida em relação à lógica do sistema?

O modo claro/escuro pode estar configurado de forma diferente da necessária. Verifique a configuração programável e observe o LED de status durante a presença e a ausência do objeto.

Preciso comprar porcas de fixação separadamente?

A ficha informa que acompanham o produto 2 porcas de fixação. Não há informação de outros acessórios incluídos.

O que devo conferir antes de escolher este sensor em vez de outro modelo?

Compare o tipo de saída exigido pelo controlador, a faixa de alimentação, a conexão M12 e a distância com a condição de alvo da aplicação. Para um sistema que exige NPN, selecione uma versão com essa saída.

Como confirmar a ligação do conector M12 durante a instalação?

Use o esquema de ligação e a pinagem do datasheet oficial do OGT300; não deduza a função dos contatos apenas pela codificação ou quantidade de pinos. Depois da ligação, teste a comutação com o objeto real.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor detecta a luz refletida pelo próprio objeto.

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada do controlador.

Comutação claro/escuro

Configuração programável que determina a lógica de comutação em relação à condição de luz detectada.

Grau de proteção IP

Classificação de proteção do invólucro conforme as condições definidas para cada código; não substitui a verificação das condições de instalação.

Remissão

Propriedade de referência do alvo usada para declarar a condição de alcance do sensor.
