Sensor de Reflexão Difusa IFM OGT200 M18 PNP

Pré-visualizar: OGT200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 PNP 600mm

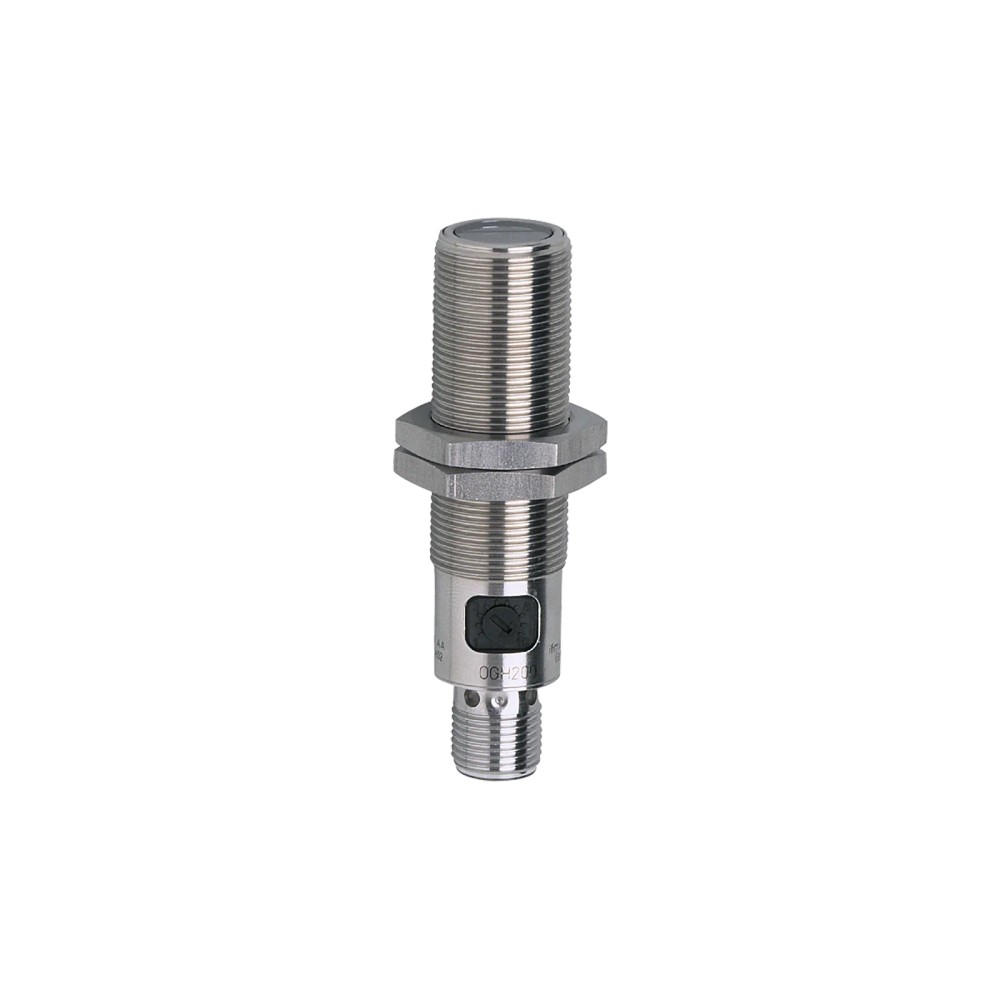

OGT200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 PNP 600mm

Imagem meramente ilustrativa

R$ 1.118,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGT200
EAN: 4021179173247
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "OGT200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 PNP 600mm"

Destaques do Produto

Tecnologia de detecção

Reflexão difusa

Saída

PNP, comutação com luz

Distância de detecção

2...600 mm; ajuste de alcance de 150...600 mm

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10...36 V DC

Montagem e proteção

Rosca M18 × 1; IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGT200 IFM — Sensor de reflexão difusa M18 PNP, alcance de até 600 mm

O OGT200 é um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais. Usa luz vermelha e saída de comutação PNP, com alcance especificado de 2 a 600 mm para papel branco de 200 × 200 mm com 90% de remissão. O corpo tem rosca M18 × 1, conexão elétrica M12 e proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Alcance	2...600 mm; referência: papel branco 200 × 200 mm, 90% de remissão
Alcance de ajuste	150...600 mm
Saída de comutação	PNP; comutação com luz
Tipo de luz	Vermelha; comprimento de onda de 624 nm
Conexão elétrica	1 × M12, codificação A, 4 contatos
Tensão de operação	10...36 V DC
Frequência de comutação	800 Hz
Proteção	IP 65
Invólucro e dimensões	Aço inoxidável 1.4404 (316L); M18 × 1; comprimento de 72 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações industriais, dentro do alcance especificado e com instalação compatível com M18 × 1.
Sistemas de controle que aceitem sinal de comutação PNP e alimentação de 10...36 V DC.
Instalações que utilizem conexão elétrica M12, codificação A, com 4 contatos.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN: a ficha especifica saída PNP.
Não selecionar para alimentação fora da faixa de 10...36 V DC.
Não considerar o alcance de 600 mm garantido para qualquer objeto: o valor de referência informado é papel branco de 200 × 200 mm com 90% de remissão.

APLICAÇÕES E USO

Uso comprovado na ficha: aplicações industriais e automação industrial, como sensor de reflexão difusa com saída PNP.
Possibilidade de aplicação: detecção de objetos em uma linha ou estação de automação, desde que a entrada do controlador aceite PNP, a alimentação esteja entre 10 e 36 V DC e a distância seja validada para o objeto real.
A referência de alcance de 2...600 mm corresponde a papel branco de 200 × 200 mm com 90% de remissão; materiais, cores e dimensões diferentes podem alterar o resultado e devem ser validados na instalação.
A operação deve permanecer dentro da faixa ambiente especificada de -25...60 °C e respeitar o grau de proteção IP 65 e as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o OGT200 IFM — Sensor de reflexão difusa M18 PNP, alcance de até 600 mm, verifique estes pontos:

Escolha o OGT200 quando

A aplicação exigir detecção por reflexão difusa, saída PNP, ajuste de alcance entre 150 e 600 mm, conexão M12 de 4 contatos e montagem roscada M18 × 1.

Avalie outra configuração quando

O controlador exigir saída NPN ou a alimentação disponível estiver fora de 10...36 V DC. Para objetos ou superfícies diferentes da referência de papel branco, valide a detecção e a distância na aplicação real, pois a ficha não especifica o alcance para todos os materiais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante no anúncio.
Modelo / código do produto	OGT200	Código do sensor.
Tipo de produto	Sensor de reflexão difusa	Princípio de detecção informado.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação registrada na ficha.
GTIN	4021179173247	Identificador comercial informado no anúncio.

Detecção e alcance
Princípio de funcionamento	Reflexão difusa	A detecção utiliza a reflexão da luz no objeto.
Alcance	2...600 mm	Condição de referência: papel branco de 200 × 200 mm com 90% de remissão.
Alcance de ajuste	150...600 mm	Faixa de ajuste declarada para o alcance.
Alcance ajustável	Sim	A ficha informa ajuste por potenciômetro.
Tipo de luz	Luz vermelha	Fonte de luz especificada.
Comprimento de onda	624 nm	Comprimento de onda informado para a luz emitida.
Diâmetro máximo da mancha de luz	50 mm	Limite informado na ficha; consultar o datasheet para as condições de medição.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada; a ficha também menciona classe de alimentação 2 conforme cULus.
Consumo de corrente	20 mA	Valor de consumo informado.
Classe de proteção elétrica	II	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Saída de comutação
Função elétrica	PNP	Tipo da saída de comutação.
Comportamento de comutação	Comutação com luz	Estado de comutação identificado na ficha.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	800 Hz	Frequência de comutação informada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.

Conexões
Conexão elétrica	1 × M12; codificação A; 4 contatos	Configuração especificada para a conexão do sensor.
Conexão mecânica	Rosca M18 × 1	Rosca do invólucro para montagem; não é conexão de fluido.

Condições ambientais e conformidade
Grau de proteção	IP 65	Grau de proteção declarado; seguir as condições de instalação do fabricante.
Temperatura ambiente	-25...60 °C	Faixa de temperatura de operação informada.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada na ficha.

Dados mecânicos e materiais
Formato do invólucro	Forma construtiva de roscas	Construção cilíndrica roscada indicada.
Dimensão da rosca	M18 × 1	Dimensão mecânica de montagem.
Comprimento	72 mm	Comprimento informado para o sensor.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Material do painel de comando	TPE	Material indicado para o painel de comando.
Material do protetor frontal / lente	PMMA	Material declarado para o protetor frontal.
Peso	53,6 g	Peso informado no conjunto de atributos do produto.
MTTF	428 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada.

Elementos de operação e indicação
Elemento de ajuste	Potenciômetro	Permite o ajuste de alcance indicado pelo fabricante.
Indicação de estado	1 LED amarelo para status de chaveamento	Indicador de estado de comutação informado.

Acessórios incluídos
Porcas de fixação	2	Quantidade incluída conforme ficha do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de um sensor com saída de comutação PNP.

• Compatibilidade de sinal: entrada de controle compatível com saída PNP, respeitando tensão e corrente admissíveis do circuito conectado.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10...36 V DC; saída PNP, comutação com luz. A corrente máxima constante da saída de comutação DC é 200 mA. A ficha não informa o pinout neste contexto; consulte o datasheet antes da ligação.

Processo Montagem mecânica por rosca M18 × 1. Não possui conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador preparada para sinal PNP, alimentação de 10...36 V DC e corrente de saída dentro do limite especificado	✓	A saída é PNP e a faixa de alimentação é 10...36 V DC; a corrente máxima constante da saída é 200 mA.
Entrada que requer sinal NPN	✗	A ficha identifica a saída do OGT200 como PNP.
Instalação com conector M12 codificação A, 4 contatos, e montagem roscada M18 × 1	✓	Essas são as interfaces elétrica e mecânica especificadas para o produto.
Aplicação que depende de um protocolo digital de comunicação	✗	A ficha não especifica protocolo digital; informa saída de comutação PNP.
Detecção a até 600 mm usando como referência papel branco de 200 × 200 mm com 90% de remissão	✓	A ficha informa alcance de 2...600 mm para essa condição de referência.
Aplicação que exige garantia de alcance de 600 mm em qualquer cor ou material de objeto	✗	O alcance de 600 mm é declarado com uma condição de referência específica; não há valores por material ou cor na ficha.

INSTALAÇÃO

Como instalar o OGT200 IFM — Sensor de reflexão difusa M18 PNP, alcance de até 600 mm

Confirme que a alimentação disponível está entre 10 e 36 V DC e que a entrada de controle é compatível com uma saída PNP.
Verifique a compatibilidade mecânica da montagem com a rosca M18 × 1 e planeje a posição de detecção conforme a geometria da aplicação.
Fixe o sensor usando as duas porcas incluídas, evitando aplicar esforços que possam danificar o corpo ou a rosca.
Conecte o cabo com interface M12 codificação A, 4 contatos; confirme o pinout no datasheet antes de energizar, pois a ficha resumida não detalha a atribuição dos contatos.
Ajuste o alcance pelo potenciômetro dentro da faixa declarada de 150...600 mm e valide a comutação com o objeto real.
Energize o circuito e confira o indicador LED amarelo de status de chaveamento; verifique a operação considerando o limite de corrente da saída e as condições ambientais especificadas.

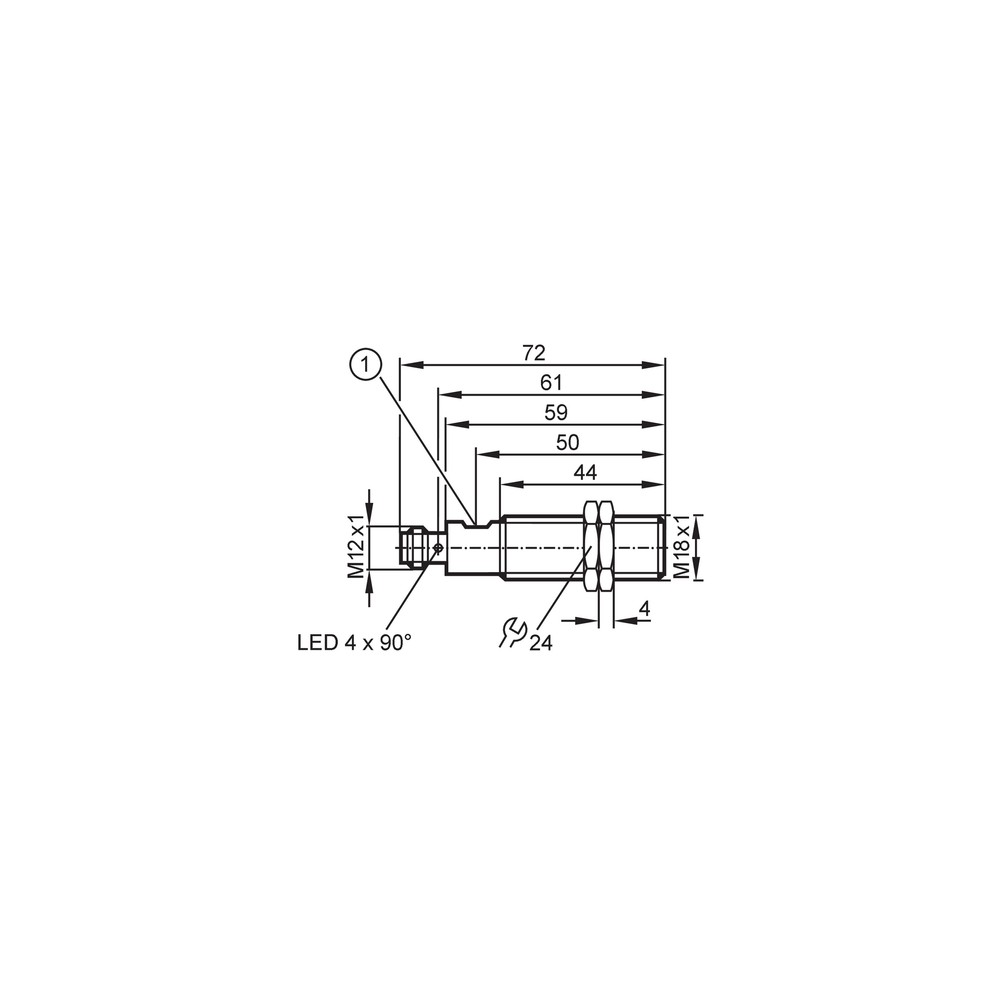

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está presente.	Alimentação fora da faixa especificada, entrada incompatível com PNP, distância fora da condição de detecção ou ajuste do potenciômetro inadequado.	Meça a alimentação, confirme que a entrada aceita PNP, verifique a distância e ajuste o potenciômetro observando o LED de status.
A entrada do controlador permanece acionada quando se esperava o estado oposto.	A saída é PNP com comutação com luz; a lógica esperada no controlador pode não corresponder ao comportamento da saída.	Confirme a lógica de entrada e a condição de iluminação/comutação descrita no datasheet; observe o LED de status durante a detecção.
Detecção instável entre objetos ou ao longo da posição de trabalho.	A aplicação pode diferir da condição de referência de alcance, ou o ajuste e o posicionamento podem não estar adequados ao objeto real.	Teste com o objeto e a posição reais, ajuste o potenciômetro e confirme se a distância está dentro da faixa de ajuste informada.
O sensor não apresenta indicação ou sinal após a instalação.	Conexão M12 incorreta, ausência de alimentação ou ligação incompatível com a configuração elétrica do sensor.	Desenergize antes de revisar a conexão, confira o pinout no datasheet e depois verifique a alimentação entre 10 e 36 V DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGT200 em português (Datasheet) Desenho em escala do OGT200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGT200 e para que tipo de sistema ele serve?

É um sensor fotoelétrico de reflexão difusa para aplicações industriais e automação. Sua saída PNP pode ser usada com entradas de controle compatíveis com esse tipo de sinal.

O que acompanha o sensor?

A ficha informa que são incluídas duas porcas de fixação. O produto é indicado como uma peça por embalagem.

Ele funciona com uma entrada de CLP NPN?

Não diretamente conforme a especificação de saída: o OGT200 tem saída PNP. Verifique se a entrada do controlador aceita PNP antes da compra.

Posso usar o alcance de 600 mm para qualquer objeto ou material?

Não é possível garantir isso com os dados disponíveis. O alcance de 2...600 mm é especificado para papel branco de 200 × 200 mm com 90% de remissão; valide a detecção no material real.

O sensor não detecta o objeto; o que devo verificar antes de substituí-lo?

Confira primeiro alimentação de 10...36 V DC, compatibilidade PNP da entrada, distância e ajuste do potenciômetro. Use o LED amarelo de status para verificar se ocorre comutação.

O sinal fica instável durante a detecção; qual pode ser a causa?

A condição do objeto pode diferir da referência usada para especificar o alcance, ou o ajuste pode não estar adequado. Teste com o objeto real e revise posição e alcance ajustado antes de trocar o sensor.

É melhor comprar este sensor ou procurar uma versão NPN?

Escolha o OGT200 quando o circuito exigir saída PNP e atender à faixa de alimentação especificada. Se a entrada exigir NPN, procure uma versão cuja saída seja explicitamente NPN.

Este modelo serve para qualquer distância de detecção até 600 mm?

A ficha declara 2...600 mm para a condição de referência especificada e uma faixa de ajuste de 150...600 mm. Para outros objetos ou condições, valide o desempenho no local.

Como faço a ligação do conector M12?

O sensor usa M12 codificação A com 4 contatos, mas a atribuição dos pinos não está detalhada nos dados fornecidos. Consulte o datasheet do fabricante para o pinout antes de conectar.

Como ajustar e conferir o sensor depois de instalado?

Use o potenciômetro para ajustar o alcance dentro de 150...600 mm e teste a comutação com o objeto da aplicação. Verifique o LED amarelo de status e respeite a alimentação e os limites elétricos informados.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor detecta a luz refletida pelo próprio objeto.

Saída PNP

Saída de comutação que fornece sinal positivo à entrada conectada quando acionada, desde que o circuito seja compatível.

Remissão

Proporção de luz refletida por uma superfície em relação a uma referência; influencia a condição especificada para o alcance.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de objetos e água conforme o código IP.

Frequência de comutação

Número de ciclos de comutação por segundo que a saída pode realizar conforme a especificação do sensor.
