Transmissor Fotoelétrico IFM OGS702

Pré-visualizar: OGS702 IFM - Transmissor Fotoelétrico Barreira Laser Detecção Industrial 60m IP69K M12

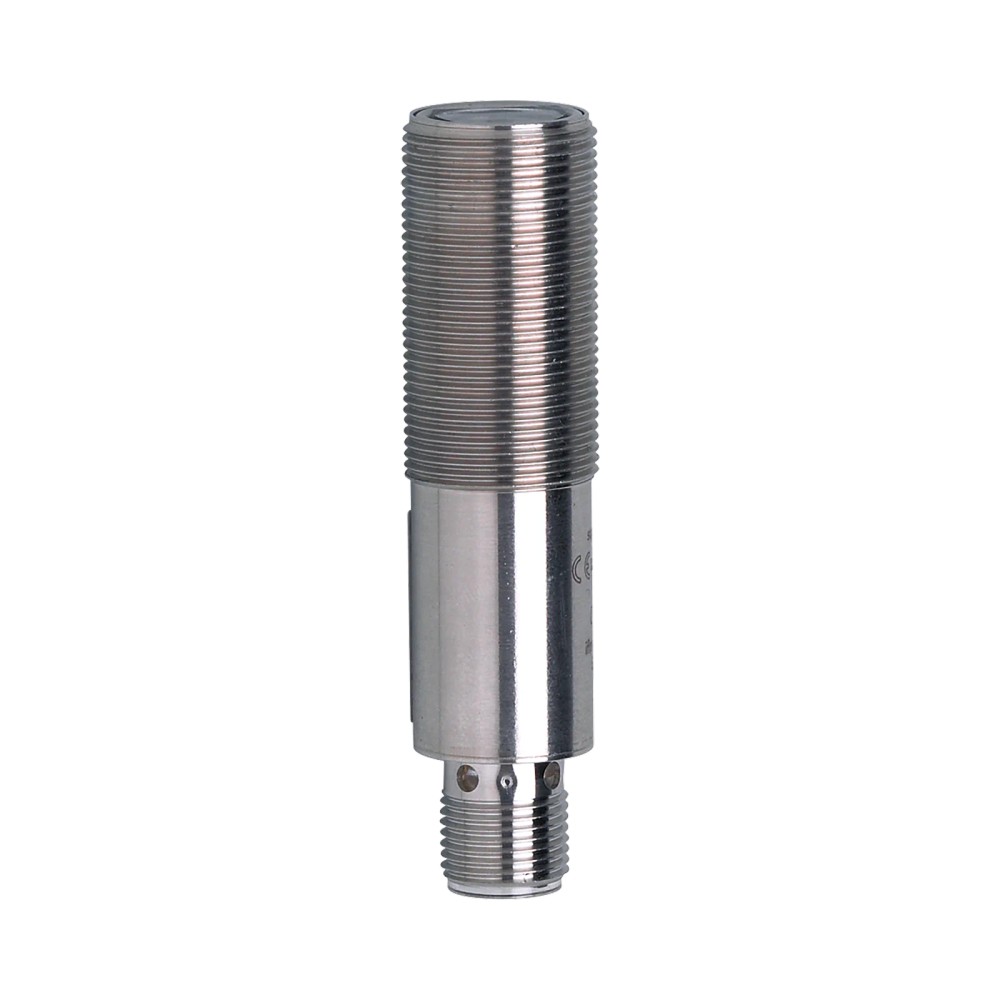

OGS702 IFM - Transmissor Fotoelétrico Barreira Laser Detecção Industrial 60m IP69K M12

Imagem meramente ilustrativa

R$ 2.409,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS702
EAN: 4021179256346
NCM do produto: 85365090

Destaques do Produto Alcance Até 60 m...mais

Fechar menu

Saiba mais sobre: "OGS702 IFM - Transmissor Fotoelétrico Barreira Laser Detecção Industrial 60m IP69K M12"

Destaques do Produto

Alcance

Até 60 m

Tecnologia

Barreira a laser, luz vermelha

Conexão

M12

Alimentação

10...36 V DC

Proteção

IP67, IP68 e IP69K

Temperatura ambiente

-10...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Fotoelétrico por Barreira a Laser IFM OGS702, alcance de 60 m, conexão M12

O IFM OGS702 é um transmissor fotoelétrico por barreira a laser, destinado à detecção em sistemas industriais. Utiliza luz vermelha e tem alcance informado de até 60 m. Possui conexão M12 e graus de proteção IP67, IP68 e IP69K. A detecção por barreira requer um receptor compatível, que não está identificado como incluso na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor fotoelétrico por barreira a laser
Alcance máximo	60 m
Tipo de luz	Vermelha
Grau de proteção	IP67, IP68 e IP69K
Conexão elétrica	M12
Tensão de operação	10...36 V DC
Temperatura ambiente	-10...60 °C
Menor objeto reconhecível	3 mm
Classe do laser	1
Material do invólucro	1.4404 (aço inoxidável / 316L) e PA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de detecção por barreira que necessitem de alcance de até 60 m e utilizem um receptor compatível, especificado separadamente.
Instalações em que a tensão disponível esteja entre 10 e 36 V DC e a temperatura ambiente permaneça entre -10 e 60 °C.
Ambientes cuja exigência de proteção do invólucro corresponda aos graus IP67, IP68 ou IP69K informados.

⚠ Considere outro se precisa de:

Não selecionar como sensor autônomo de barreira sem verificar a disponibilidade e compatibilidade do receptor necessário ao sistema.
Não utilizar fora da faixa de tensão de 10...36 V DC ou da faixa de temperatura ambiente de -10...60 °C indicada na ficha.

APLICAÇÕES E USO

Uso em sistemas industriais de detecção fotoelétrica por barreira, quando o alcance requerido não exceder 60 m e houver receptor compatível; a compatibilidade do conjunto deve ser confirmada no datasheet.
Possibilidade de aplicação em ambientes sujeitos às condições de proteção IP67, IP68 ou IP69K informadas. A adequação depende das condições reais de instalação e dos critérios de proteção aplicáveis.
A ficha informa reconhecimento de objetos a partir de 3 mm; a detecção efetiva deve ser validada na geometria, alinhamento e condições da instalação.
A operação deve permanecer entre 10 e 36 V DC e entre -10 e 60 °C de temperatura ambiente. Esses limites são dados da ficha, não uma confirmação de desempenho para qualquer condição de processo.

COMO ESCOLHER

Antes de comprar o Transmissor Fotoelétrico por Barreira a Laser IFM OGS702, alcance de 60 m, conexão M12, verifique estes pontos:

Escolha o OGS702 quando

A aplicação exigir transmissor fotoelétrico por barreira a laser, alcance de até 60 m, luz vermelha, conexão M12 e operação dentro das faixas elétricas e ambientais especificadas.

Verifique outra configuração quando

O sistema exigir alcance superior a 60 m, alimentação fora de 10...36 V DC, operação fora de -10...60 °C ou uma configuração de conexão diferente. Confirme no datasheet a combinação de transmissor e receptor requerida pela aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor fotoelétrico por barreira a laser	Função e tecnologia de detecção informadas para o OGS702.
Nome técnico	Transmissor Fotoelétrico por Barreira a Laser OGS702	Designação do produto na ficha.
Marca	IFM	Fabricante informado.
SKU / Part number	OGS702	Código de identificação do produto.
GTIN	4021179256346	Identificador comercial informado.
Categoria	Sensores fotoelétricos	Categoria indicada no catálogo.

Dados ópticos e de detecção
Tecnologia de detecção	Barreira a laser	O produto é identificado como transmissor; a ficha não especifica o receptor correspondente.
Tipo de luz	Vermelha	Fonte luminosa indicada na ficha.
Alcance máximo	60 m	Alcance informado; confirme as condições do sistema completo no datasheet.
Menor objeto reconhecível	3 mm	Valor informado na ficha do produto.
Diâmetro da mancha de luz	150 mm	Valor informado na ficha; a ficha disponível não detalha as condições de medição.
Classe do laser	1	Classificação indicada na ficha.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	13 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado; não substitui a conferência da pinagem antes da instalação.
Quantidade de contatos	4	Número de contatos indicado; a distribuição dos pinos não foi fornecida.
Norma EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética citada na ficha.

Conexões e dimensões mecânicas
Conexão elétrica	M12	Tipo de conexão informado; pinagem não especificada no contexto disponível.
Designação de rosca	M18 x 1	Dado mecânico indicado na ficha; não confundir com a conexão elétrica M12.
Comprimento	72 mm	Dimensão informada na ficha.
Peso	63,9 g	Massa informada no conjunto de dados do produto.

Materiais
Material do invólucro	1.4404 (aço inoxidável / 316L); PA	Materiais de invólucro listados na ficha.
Material de vedação	EPDM	Material de vedação informado.
Material da lente	PMMA	Material da lente indicado na ficha.

Condições ambientais e proteção
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados na ficha; observe as condições e definições do fabricante.
Temperatura ambiente	-10...60 °C	Faixa de temperatura de operação informada.

Vida útil e confiabilidade
MTTF	1018 anos	Valor declarado no conjunto de dados; não representa garantia nem vida útil assegurada do produto.
Vida útil	50000 h	Valor informado na ficha; as condições de referência não estão detalhadas no contexto disponível.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação. Não presumir comunicação IO-Link, rede industrial ou protocolo de dados.

Conexões

Elétrica Conexão M12; tensão de operação de 10...36 V DC. A ficha informa quatro contatos, mas não fornece pinagem. Consulte o datasheet antes de conectar e confirme a pinagem do cabo ou conector utilizado.

Processo Não há conexão de processo informada; o produto é um transmissor fotoelétrico. A ficha menciona designação de rosca M18 x 1, dado mecânico que não deve ser confundido com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de barreira a laser com receptor compatível, alcance de até 60 m e alimentação entre 10 e 36 V DC	✓	Os limites de alcance e tensão correspondem aos dados informados para o transmissor; a compatibilidade do receptor deve ser confirmada no datasheet.
Aplicação que exige identificar objetos com dimensão mínima informada de 3 mm	✓	A ficha informa menor objeto reconhecível de 3 mm; o resultado na instalação depende das condições de aplicação e do alinhamento do sistema.
Aplicação com tensão fora da faixa de 10...36 V DC	✗	A tensão está fora da faixa de operação informada.
Aplicação com temperatura ambiente abaixo de -10 °C ou acima de 60 °C	✗	A condição excede a faixa de temperatura ambiente especificada.
Integração que exige protocolo de comunicação ou pinagem não informados	✗	A ficha disponível não identifica protocolo nem distribuição dos contatos; é necessário confirmar esses dados antes da integração.

INSTALAÇÃO

Como instalar o Transmissor Fotoelétrico por Barreira a Laser IFM OGS702, alcance de 60 m, conexão M12

Confirme no datasheet que o OGS702 e o receptor previsto pertencem à configuração de barreira adequada à aplicação.
Verifique os requisitos de alcance, tamanho do objeto, tensão de alimentação e temperatura antes da montagem.
Consulte o desenho dimensional e planeje a fixação mecânica sem confundir a rosca M18 x 1 com a conexão elétrica M12.
Posicione transmissor e receptor frente a frente conforme as instruções do fabricante e ajuste o alinhamento do feixe.
Com a alimentação desligada, conecte o cabo M12 somente após confirmar a pinagem no datasheet; a ficha disponível informa quatro contatos, mas não sua distribuição.
Energize dentro da faixa de 10...36 V DC e valide a detecção no sistema instalado, seguindo as instruções do fabricante.

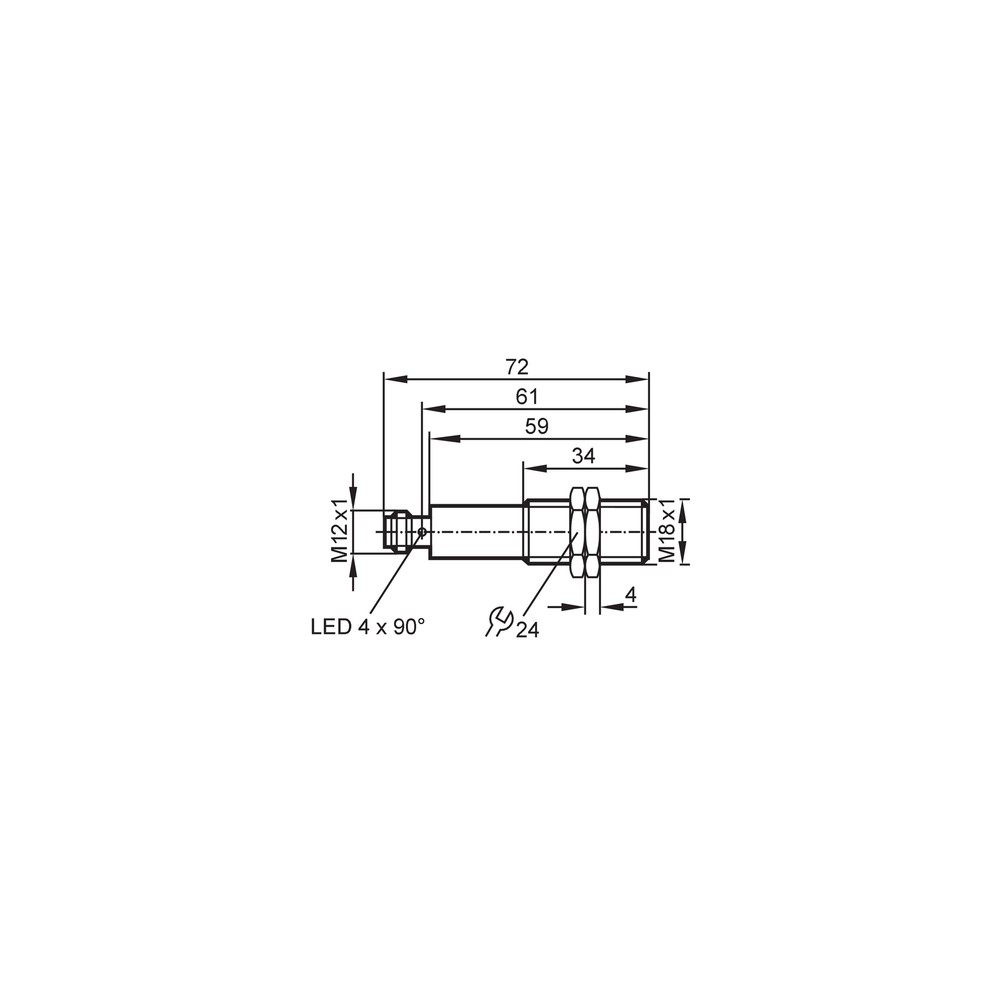

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a interrupção do feixe.	Transmissor e receptor podem estar desalinhados, ou o receptor usado pode não corresponder à configuração do transmissor.	Confira o alinhamento óptico e confirme no datasheet a compatibilidade do receptor; valide também o alcance instalado em relação ao limite informado.
O transmissor não opera após a ligação.	A alimentação pode estar ausente ou fora da faixa de 10...36 V DC, ou a pinagem pode não corresponder ao cabo utilizado.	Meça a tensão no ponto de conexão e compare a pinagem com o datasheet antes de substituir o produto.
A detecção é instável na aplicação.	O feixe pode não estar corretamente alinhado, ou as condições de instalação podem não atender às condições previstas para o sistema.	Verifique o alinhamento entre transmissor e receptor e confirme o funcionamento dentro do alcance e das condições documentadas pelo fabricante.
O conjunto não pode ser conectado ao cabeamento existente.	O tipo de conector, a pinagem ou a configuração elétrica do cabo podem não corresponder à conexão M12 do produto.	Confirme o conector e a distribuição dos quatro contatos no datasheet; não deduza a pinagem apenas pelo formato do conector.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGS702 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGS702 e para que serve?

É um transmissor fotoelétrico por barreira a laser para sistemas industriais de detecção. A ficha informa luz vermelha e alcance de até 60 m; confirme o receptor necessário para completar a barreira.

O que acompanha o transmissor?

A ficha fornecida não informa acessórios inclusos. Ela identifica o transmissor OGS702, mas não confirma cabo, receptor ou outros componentes no fornecimento.

O OGS702 funciona com qualquer receptor fotoelétrico?

A ficha disponível não identifica um modelo de receptor compatível. Verifique no datasheet da IFM a combinação de transmissor e receptor antes da compra.

Posso usar este modelo se minha alimentação for 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 10...36 V DC. Confirme também a pinagem no datasheet antes de ligar.

Este produto serve para operar fora da faixa de -10 a 60 °C?

A ficha não especifica operação abaixo de -10 °C ou acima de 60 °C. Para essas condições, procure uma versão cuja faixa ambiental documentada cubra a aplicação.

Posso ligar o OGS702 diretamente a um CLP por protocolo de rede?

A ficha não informa protocolo de comunicação nem interface de rede. Não presuma comunicação direta com CLP; consulte o datasheet e a configuração elétrica do sistema.

O sensor não está detectando: o que verifico antes de trocar?

Verifique primeiro o alinhamento do feixe e se o receptor instalado é compatível com o transmissor. Depois confirme a alimentação dentro de 10...36 V DC.

O equipamento parou depois da instalação; como faço o diagnóstico?

Confira a tensão de alimentação e a correspondência da pinagem M12 com o datasheet. A ficha informa quatro contatos, mas não fornece a distribuição dos pinos.

Devo comprar só o transmissor ou um conjunto com receptor?

O OGS702 é identificado como transmissor, e a ficha não informa receptor incluso. Se a aplicação ainda não tiver um receptor compatível, confirme com a IFM a configuração completa necessária antes de selecionar os componentes.

Como devo instalar e alinhar o transmissor?

Monte o transmissor e o receptor frente a frente e ajuste o alinhamento conforme as instruções do fabricante. Use o desenho dimensional e consulte o datasheet para pinagem e ligação elétrica.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Método de detecção em que transmissor e receptor formam um feixe; a detecção ocorre quando a passagem de luz é interrompida. (Ref.: tecnologia de detecção por barreira a laser)

Alcance

Distância máxima de detecção declarada para a configuração do sensor, sujeita às condições especificadas pelo fabricante. (Ref.: alcance máximo de 60 m)

Classe do laser

Classificação do laser indicada pelo fabricante para o produto. (Ref.: classe do laser 1)

Grau de proteção IP

Classificação do invólucro relativa à proteção contra ingresso de agentes, conforme os graus declarados pelo fabricante. (Ref.: IP67, IP68 e IP69K)

Conexão M12

Designação do tipo de conexão elétrica informado para o produto; não especifica, por si só, a pinagem. (Ref.: conexão M12 e quatro contatos)
