Transmissor Fotoelétrico a Laser IFM OGS700 60m

Pré-visualizar: OGS700 IFM - Transmissor Fotoelétrico a Laser Automação Industrial 60m IP67 M12

OGS700 IFM - Transmissor Fotoelétrico a Laser Automação Industrial 60m IP67 M12

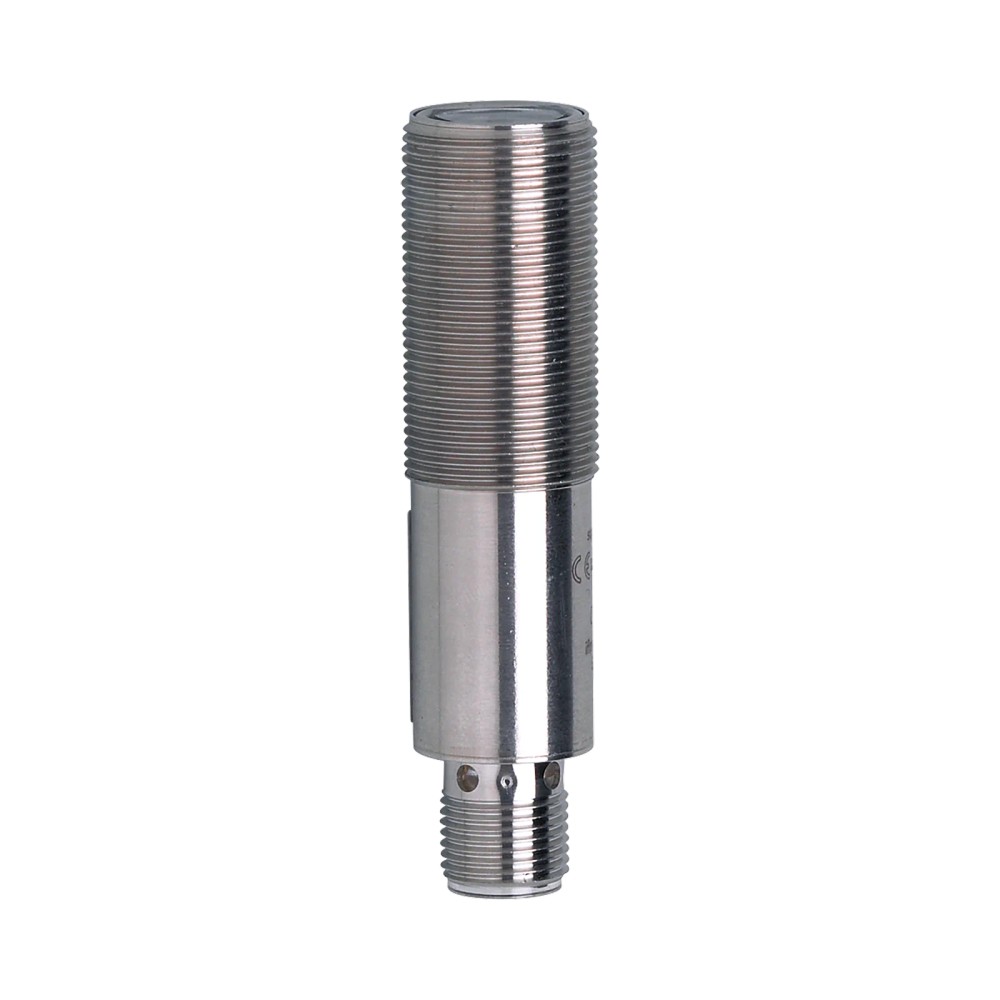

Imagem meramente ilustrativa

R$ 2.253,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS700
EAN: 4021179173223
NCM do produto: 85365090

Destaques do Produto Função Transmissor...mais

Fechar menu

Saiba mais sobre: "OGS700 IFM - Transmissor Fotoelétrico a Laser Automação Industrial 60m IP67 M12"

Destaques do Produto

Função

Transmissor fotoelétrico por barreira

Alcance de detecção

< 60 m

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10…36 V DC

Proteção do invólucro

IP65/IP67

Formato roscado

M18 × 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor fotoelétrico por barreira a laser IFM OGS700

O IFM OGS700 é um transmissor fotoelétrico por barreira a laser para aplicações industriais e de automação. Emite luz vermelha com comprimento de onda de 655 nm e tem alcance de detecção inferior a 60 m. Possui conexão elétrica M12 de 4 contatos e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor fotoelétrico por barreira a laser
Princípio de funcionamento	Sensor fotoelétrico por barreira
Alcance de detecção	< 60 m
Tipo de luz	Vermelha; comprimento de onda de 655 nm
Conexão elétrica	1 × M12, codificação A, 4 contatos
Tensão de operação	10…36 V DC
Grau de proteção	IP65 e IP67
Temperatura ambiente	-10…60 °C
Dimensões	M18 × 1; comprimento de 72 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que utilizem detecção fotoelétrica por barreira a laser, com alcance dentro do limite especificado e instalação compatível com alimentação e conexão do OGS700.
Instalações em que as condições ambientais estejam dentro da faixa de -10…60 °C e sejam atendidos os requisitos de proteção IP65/IP67.

⚠ Considere outro se precisa de:

Não selecionar como conjunto emissor e receptor completo: o OGS700 é identificado como transmissor; a ficha não informa qual receptor compatível deve ser usado.
Não aplicar quando a instalação exigir alcance de detecção igual ou superior a 60 m, pois a ficha especifica alcance inferior a 60 m.
Não conectar a uma alimentação fora da faixa especificada de 10…36 V DC.

APLICAÇÕES E USO

Aplicação declarada: automação industrial e aplicações industriais que utilizem detecção fotoelétrica por barreira a laser. A instalação deve respeitar o alcance inferior a 60 m, a alimentação de 10…36 V DC e a temperatura ambiente de -10…60 °C.
Possibilidade a validar: detecção de objetos em uma linha ou zona de passagem usando uma barreira óptica. A ficha informa diâmetro mínimo reconhecível de 3 mm a 60 m; valide geometria, alinhamento e receptor do sistema para a aplicação real.
Limitação de configuração: o OGS700 é identificado como transmissor. A ficha disponível não identifica o receptor correspondente nem detalha lógica de saída, pinagem ou protocolo digital; confirme esses dados com o fabricante antes de integrar o sistema.

COMO ESCOLHER

Antes de comprar o Transmissor fotoelétrico por barreira a laser IFM OGS700, verifique estes pontos:

Escolha o OGS700 quando

A aplicação exigir um transmissor fotoelétrico por barreira a laser, com luz vermelha, alcance de detecção inferior a 60 m, alimentação de 10…36 V DC e conexão M12 A de 4 contatos.

Verifique antes de especificar

Confirme o receptor correspondente, a pinagem e os requisitos do circuito no datasheet ou com o fabricante. A ficha disponível identifica o OGS700 como transmissor e não informa o modelo de receptor compatível.

Avalie outra configuração quando

A aplicação exigir alcance de 60 m ou mais, outra faixa de alimentação ou conexão elétrica diferente. A ficha não fornece dados para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGS700	Código do produto e número da peça.
Marca	ifm	Fabricante indicado na ficha.
Tipo de produto	Transmissor fotoelétrico por barreira a laser	Função declarada do equipamento; é transmissor, não conjunto emissor/receptor.
Princípio de funcionamento	Sensores fotoelétricos por barreira	Princípio de detecção informado pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação indicado nos dados do produto.
Categoria	Sensores fotoelétricos por barreira	Classificação do produto.

Dados ópticos e detecção
Alcance de detecção	< 60 m	Limite máximo informado; alcance de detecção ajustável: não.
Tipo de luz	Luz vermelha	Emissão óptica indicada na ficha.
Comprimento de onda	655 nm	Comprimento de onda nominal da luz emitida.
Diâmetro máx. da mancha de luz	312 mm	Dimensão informada para a faixa máxima.
Diâmetro do menor objeto reconhecível	3 mm (a 60 m)	Valor informado pelo fabricante para a distância indicada.
Classe de proteção do laser	1	Classe declarada na ficha; observar o aviso de proteção contra laser.
Aviso de proteção contra laser	Atenção: raio laser classe 1; EN/IEC 60825-1:2007 e EN/IEC 60825-1:2014; complies with 21 CFR 1040.10	Referências e aviso de segurança listados pelo fabricante.

Dados elétricos
Tensão de operação	10…36 V DC	Faixa de tensão de alimentação especificada.
Consumo de corrente	13 mA	Valor informado na ficha; considerar nas condições de alimentação do circuito.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica declarado.
Classe de proteção elétrica	II	Classe de proteção informada pelo fabricante.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Observação declarada na ficha; consultar o datasheet para as condições aplicáveis.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada na ficha para EMC.

Conexão elétrica
Conexão elétrica	1 × M12; codificação A; 4 contatos	Conector especificado pelo fabricante; a ficha resumida não detalha a pinagem.

Condições ambientais e proteção
Temperatura ambiente	-10…60 °C	Faixa de temperatura ambiente informada para operação.
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar as condições de instalação e conexão necessárias para manter a proteção.

Dados mecânicos e materiais
Designação da rosca	M18 × 1	Dimensão mecânica da rosca do invólucro.
Dimensões	M18 × 1; comprimento de 72 mm	Dimensão informada pelo fabricante.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	1.4404 (aço inoxidável / 316L); PA; EPDM	Materiais listados para o produto; a ficha resumida não associa cada material a cada componente.
Material da lente	Protetor frontal: PMMA	Material informado para o protetor frontal.
Peso	64,3 g	Massa indicada nos dados do produto.

Displays e elementos de operação
Display em operação	1 × LED, verde	Indicador visual informado na ficha; não foram especificados estados ou códigos de indicação.

Vida útil e dados de referência
Vida útil típica	50.000 h	Valor típico declarado pelo fabricante; não representa uma garantia de duração.
MTTF	1.018 anos	Valor de MTTF informado na ficha; não deve ser interpretado como vida útil individual garantida.
GTIN	4021179173223	Identificador global do produto.
NCM	8536.50.90	Classificação fiscal informada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Detecção fotoelétrica por barreira a laser, com luz vermelha de 655 nm.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica 1 × M12, codificação A, 4 contatos. Alimentação de 10…36 V DC. A pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Não há conexão de processo especificada. O invólucro tem formato roscado M18 × 1; essa dimensão mecânica não define a conexão elétrica nem substitui a verificação da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de detecção por barreira a laser com alcance requerido inferior a 60 m e alimentação dentro de 10…36 V DC.	✓	Essas condições estão dentro dos dados informados para o transmissor. A compatibilidade com o receptor do sistema precisa ser confirmada separadamente.
Sistema que exige alcance igual ou superior a 60 m.	✗	A ficha informa alcance de detecção inferior a 60 m.
Instalação que utiliza conector M12, codificação A, de 4 contatos e alimentação DC dentro da faixa especificada.	✓	A ficha informa essa conexão e faixa de tensão; confirme a pinagem e o circuito antes de energizar.
Conexão a uma rede ou protocolo de comunicação digital específico.	✗	A ficha não especifica protocolo digital para o OGS700; sua função informada é de transmissor fotoelétrico por barreira.
Montagem em rosca M18 × 1, respeitando as condições ambientais especificadas.	✓	A dimensão roscada M18 × 1 e a faixa ambiente de -10…60 °C constam na ficha. Verifique também os requisitos de vedação da instalação.

INSTALAÇÃO

Como instalar o Transmissor fotoelétrico por barreira a laser IFM OGS700

Confirme no datasheet a função de transmissor e a compatibilidade com o receptor que será usado; o receptor não é identificado na ficha disponível.
Verifique se o ponto de instalação atende à faixa ambiente de -10…60 °C e aos requisitos de proteção IP65/IP67.
Planeje a montagem mecânica conforme a rosca M18 × 1 e as dimensões do desenho dimensional.
Posicione e alinhe o transmissor em relação ao receptor de barreira conforme as instruções do sistema; a ficha não fornece procedimento de alinhamento específico.
Conecte o M12 A de 4 contatos e confira a pinagem no datasheet antes de energizar.
Alimente dentro de 10…36 V DC e verifique o indicador LED verde e a operação do conjunto transmissor/receptor.

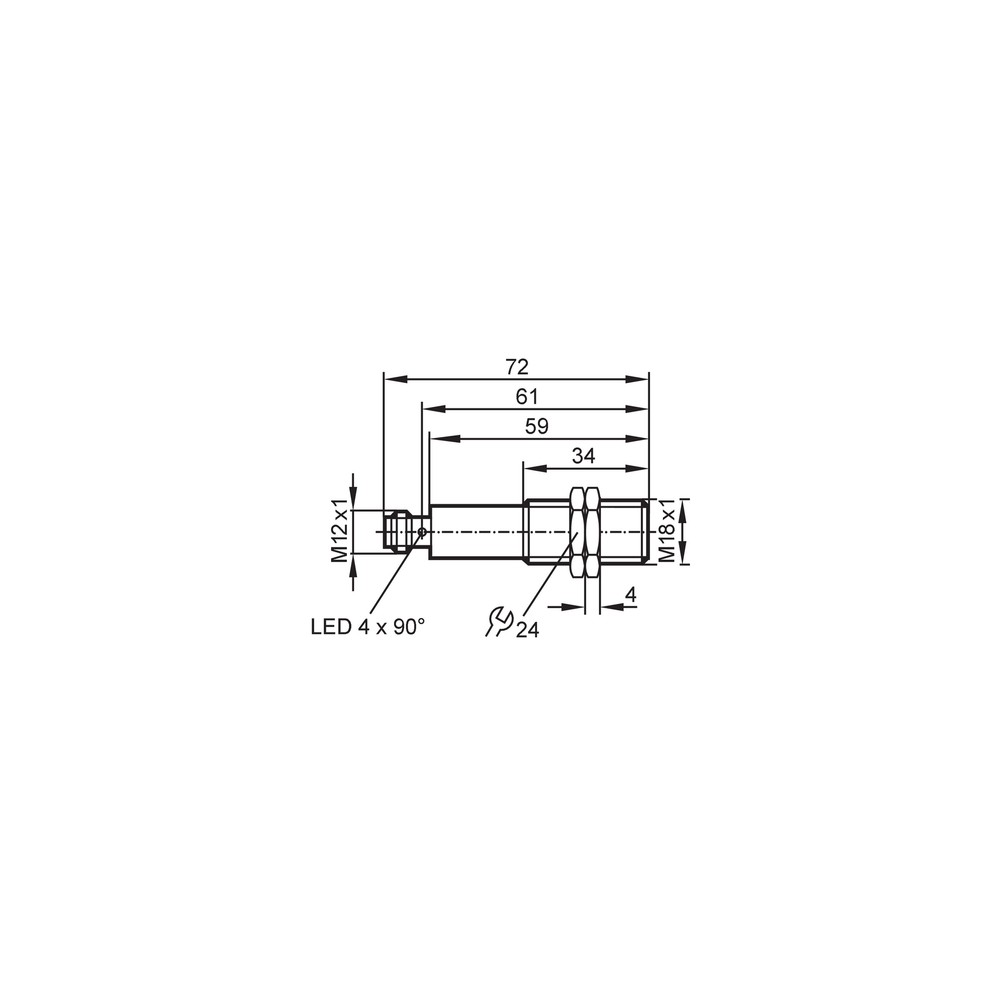

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a passagem de objetos.	Possível desalinhamento entre transmissor e receptor ou incompatibilidade do receptor usado; a ficha não especifica o receptor correspondente.	Confira o alinhamento óptico e valide o modelo do receptor e a configuração do conjunto no datasheet ou com o fabricante.
O transmissor não apresenta operação esperada após a conexão.	Alimentação ausente, fora da faixa de 10…36 V DC ou ligação elétrica incorreta.	Meça a alimentação no conector e confira a pinagem M12 no datasheet antes de substituir o sensor.
O sistema funciona de forma intermitente em ambiente industrial.	Conector ou instalação expostos a condições que comprometem a conexão ou a proteção do conjunto.	Inspecione o acoplamento M12, o estado dos conectores e se a montagem mantém as condições necessárias para IP65/IP67.
Objetos pequenos não são reconhecidos na distância de trabalho.	A dimensão do objeto ou a distância está fora das condições indicadas; o menor objeto reconhecível informado é 3 mm a 60 m.	Compare o tamanho do objeto e a distância real com os dados ópticos do fabricante e verifique o alinhamento com o receptor.

DOCUMENTAÇÃO TÉCNICA

Datasheet OGS700 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGS700 e para que serve?

É um transmissor fotoelétrico por barreira a laser da IFM, destinado a aplicações industriais e de automação. Ele deve ser integrado a uma configuração de barreira com receptor compatível, cuja referência não é especificada na ficha disponível.

Qual é a conexão elétrica e o que acompanha o produto?

A conexão elétrica é 1 × M12, codificação A, com 4 contatos. A ficha lista duas porcas de fixação como material incluído.

O OGS700 serve para uma aplicação que exige alcance de 60 m ou mais?

Não, a ficha informa alcance de detecção inferior a 60 m. Para essa exigência, consulte o fabricante sobre outra configuração.

Posso usar o OGS700 fora da faixa de temperatura indicada?

A ficha especifica temperatura ambiente de -10…60 °C. Ela não confirma operação fora dessa faixa.

O sistema não detecta objetos; devo trocar o transmissor?

Não necessariamente: desalinhamento ou receptor incompatível também podem causar esse sintoma. Verifique o alinhamento e a referência do receptor antes de substituir o transmissor.

O sensor não liga; o que devo verificar primeiro?

Confira se a alimentação está entre 10…36 V DC e se a ligação M12 segue a pinagem do datasheet. A ficha resumida não apresenta o detalhamento dos pinos.

Devo comprar o OGS700 sozinho ou como conjunto com receptor?

O item está identificado como transmissor e a ficha lista duas porcas de fixação, mas não informa um conjunto com receptor. Confirme qual receptor é compatível e se ele precisa ser adquirido separadamente.

Como escolher entre o OGS700 e outra tecnologia de sensor?

Escolha o OGS700 quando a aplicação exigir um transmissor por barreira a laser e atender aos limites de alcance, alimentação e conexão informados. A ficha não traz dados de modelos alternativos para uma comparação direta.

Como faço a instalação e o alinhamento?

Monte conforme a rosca M18 × 1, conecte o M12 conforme a pinagem do datasheet e alinhe o transmissor ao receptor do sistema. A ficha disponível não informa um procedimento específico de alinhamento.

O que verificar se a detecção de objetos pequenos falhar?

Compare o objeto e a distância com o dado informado de menor objeto reconhecível: 3 mm a 60 m. Verifique também alinhamento e receptor antes de concluir que o transmissor está com defeito.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que o transmissor e o receptor formam um percurso óptico; no OGS700, o produto é identificado como transmissor. (Ref.: princípio de funcionamento — sensores fotoelétricos por barreira)

Alcance de detecção

Limite de distância informado para a detecção no sistema; no OGS700, é inferior a 60 m. (Ref.: alcance de detecção)

Comprimento de onda

Medida associada à luz emitida pelo transmissor; a ficha indica 655 nm. (Ref.: comprimento de onda)

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso de agentes externos, condicionada à instalação adequada. (Ref.: IP65; IP67)

MTTF

Tempo médio até falha informado como parâmetro estatístico do produto; não equivale a vida útil garantida de uma unidade. (Ref.: MTTF — 1.018 anos)
