Transmissor Fotoelétrico IFM OGS501

Pré-visualizar: OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m

OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m

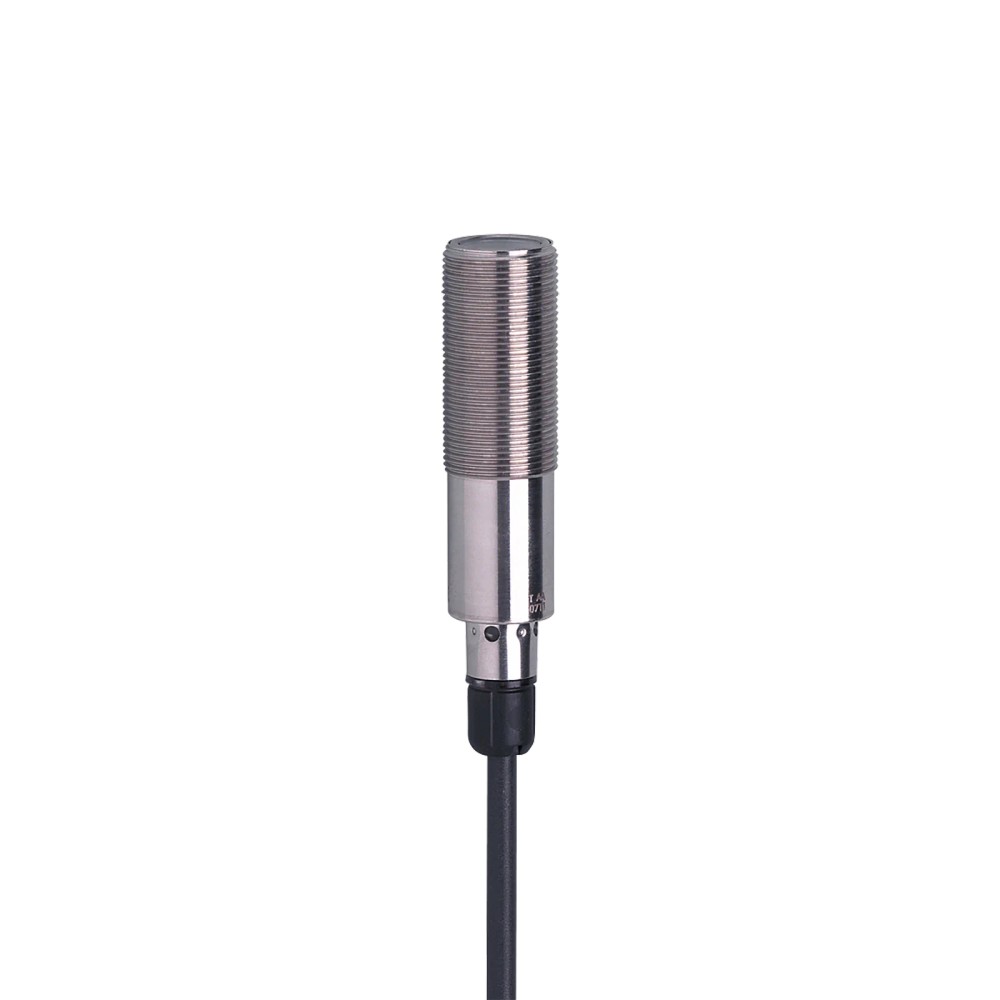

Imagem meramente ilustrativa

R$ 1.147,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS501
EAN: 4021179236249
NCM do produto: 85365090

Destaques do Produto Alcance 25m...mais

Fechar menu

Saiba mais sobre: "OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m"

Destaques do Produto

Alcance

25m

Conexão

Cabo PUR 2m

Rosca

M18

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m

O OGS501 é um transmissor fotoelétrico operando pelo princípio de barreira, projetado para aplicações de detecção industrial com alcance de até 25 metros. Equipado com rosca M18 e corpo em aço inoxidável, garante alta robustez com proteção IP67. A conexão é realizada através de um cabo PUR integrado de 2 metros, facilitando a instalação em linhas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	OGS501
Alcance	25 m
Conexão	Cabo PUR 2m
Grau de Proteção	IP 67
Material	Aço inox 1.4404
Dimensões	M18 x 1
Tensão	10-36V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de transporte de materiais (Esteiras)
Monitoramento de acesso e portões
Automação industrial padrão em linhas de montagem

⚠ Considere outro se precisa de:

Ambientes com risco de explosão
Aplicações com submersão contínua acima de 1 metro
Instalações que requerem conector de engate rápido (este modelo é cabeado)

APLICAÇÕES E USO

Sistemas de transporte automatizados para detecção de presença
Monitoramento de barreiras em áreas de acesso
Linhas de produção industrial que requerem alinhamento de feixe longo
Contagem de objetos em esteiras de alta cadência

COMO ESCOLHER

Antes de comprar o OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m, verifique estes pontos:

Aplicação de Longa Distância

Escolha este produto se a distância entre emissor e receptor for até 25 metros e o ambiente exigir montagem padrão M18.

Ambientes Abrasivos ou Úmidos

Adequado para ambientes industriais padrão. Evite se houver exposição química específica não compatível com aço 316L/EPDM.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Alcance	25 m	Valor máximo de detecção nominal
Tipo de luz	Luz vermelha	Referência óptica de alinhamento
Comprimento da onda	624 nm	Especificação espectral

Dados Elétricos
Tensão de serviço	10...36 V DC	Limites de operação elétrica
Consumo de corrente	20 mA	Valor de consumo típico
Proteção contra inversão	Sim	Característica de segurança elétrica

Dados Mecânicos
Designação da rosca	M18 x 1	Padrão de montagem mecânica
Material	Aço inoxidável 316L / PA / EPDM	Materiais de construção do invólucro
Grau de proteção	IP 67	Norma de estanqueidade aplicada

Condições Ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação

COMPATIBILIDADE

Comunicação

• Nenhum (Transmissor analógico/digital)

Conexões

Elétrica Cabo PUR de 2 metros

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Automação industrial em ambientes internos	✓	Projetado especificamente para este fim com invólucro resistente.
Operação em temperaturas extremas (>80°C)	✗	A temperatura de operação é limitada a 80°C.
Sistemas com necessidade de troca rápida (plug-and-play)	✗	O sensor possui cabo fixo de 2m sem conector rápido.

INSTALAÇÃO

Como instalar o OGS501 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial 25m, IP67, Cabo 2m

Limpar a superfície de montagem para garantir estabilidade
Rosquear o sensor no suporte utilizando as porcas de fixação inclusas
Realizar o alinhamento óptico com o receptor observando o LED de indicação
Conectar os fios conforme padrão (BN=Marrom, BU=Azul) à fonte
Verificar a tensão de alimentação de 10-36V DC
Garantir a fixação do cabo para evitar tensões mecânicas no conector

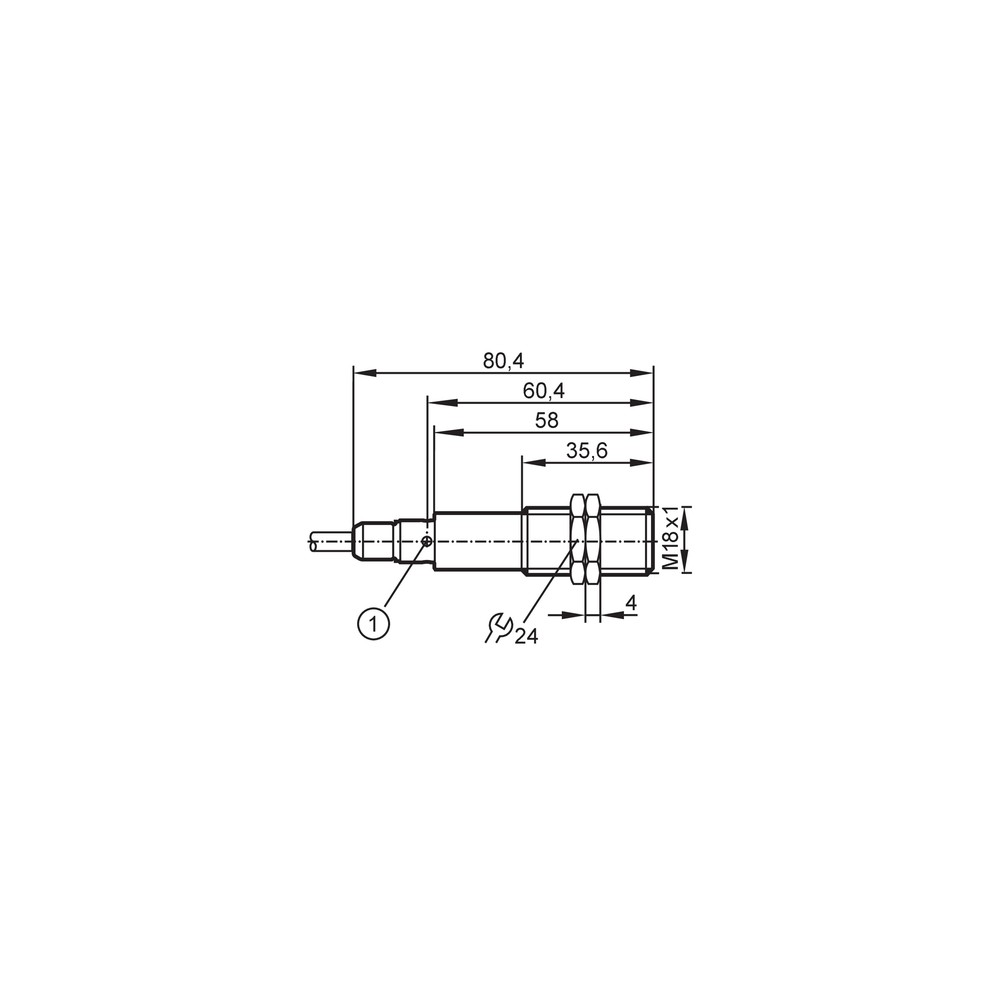

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal no receptor	Desalinhamento entre transmissor e receptor	Verificar o alinhamento visual e o LED verde de operação no transmissor
LED do sensor apagado	Falha na alimentação de energia	Medir tensão no ponto de conexão (deve estar entre 10-36V DC)
Interrupção intermitente do sinal	Dano mecânico no cabeamento	Inspeccionar visualmente o cabo PUR de 2m em busca de cortes ou torções
Sinal de detecção permanente	Obstrução frontal	Limpar a lente frontal (PMMA) de poeira ou resíduos acumulados

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGS501 e para que serve?

O OGS501 é um transmissor fotoelétrico de barreira com alcance de 25 metros e invólucro M18, projetado para automação industrial.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação, conforme as especificações técnicas de montagem padrão.

O sensor pode ser utilizado em qualquer ambiente industrial?

Este produto não é compatível com ambientes de alta pressão de limpeza ou imersão contínua em fluidos não especificados, apesar do grau de proteção IP67.

Este sensor possui saída para comunicação de dados?

O modelo OGS501 não possui compatibilidade com protocolos de comunicação digital como IO-Link, operando apenas como transmissor convencional.

Como sei se o sensor parou de funcionar por desalinhamento?

O principal sintoma é a ausência de sinal no receptor, geralmente causada por desalinhamento óptico.

O que verificar se o LED de operação não acender?

Verifique primeiramente a tensão de alimentação (10-36V DC) e a integridade física do cabo PUR antes de substituir a unidade.

Este item é o kit completo de barreira?

O kit consiste apenas na unidade transmissora, enquanto sistemas completos exigem a compra separada do receptor correspondente.

Por que escolher este transmissor em vez de um sensor reflexivo?

A escolha deve ser baseada na compatibilidade mecânica M18 e na necessidade de um transmissor de longo alcance (25m), em vez de sensores difusos.

Quais cuidados tomar na instalação?

É essencial garantir o alinhamento preciso entre o transmissor e o receptor, pois o diâmetro da mancha de luz é de até 1000mm a longas distâncias.

Qual a origem e procedência do equipamento?

A procedência é garantida pela IFM, fabricante original do componente, assegurando que o produto segue as normas EN 60947-5-2.

GLOSSÁRIO TÉCNICO

Barreira (Through-beam)

Princípio de detecção onde o transmissor e o receptor são separados, e a detecção ocorre pela interrupção do feixe de luz. (Ref.: Catálogo IFM)

IP67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: EN 60529)

PUR (Poliuretano)

Material do revestimento do cabo, escolhido pela resistência mecânica e flexibilidade. (Ref.: Especificação Técnica)

M18

Designação da rosca de montagem do invólucro, padrão comum em sensores industriais. (Ref.: Desenho Dimensional)

LED (Diagnóstico)

Indicador visual (verde) utilizado para verificar o status de operação do transmissor. (Ref.: Dados de operação)
