Transmissor Fotoelétrico IFM OGS381

Pré-visualizar: OGS381 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia IO-Link 15m M18

OGS381 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia IO-Link 15m M18

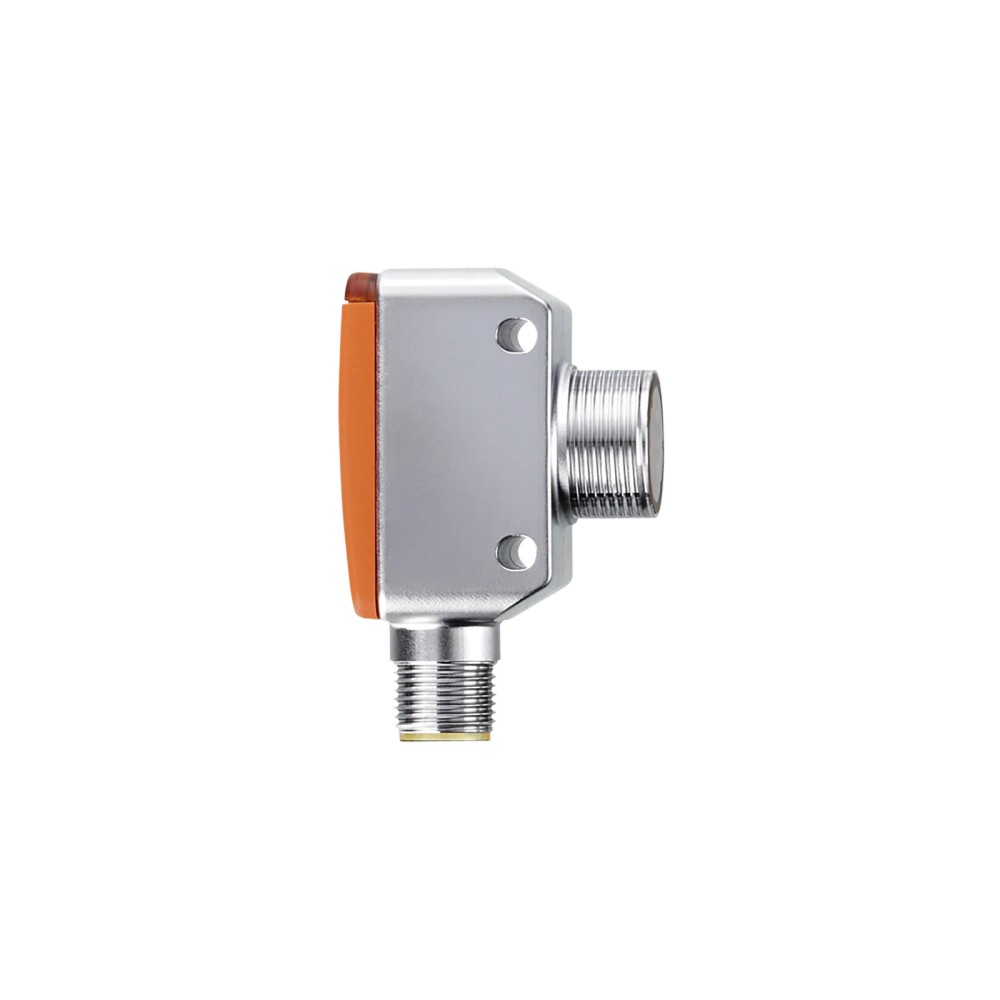

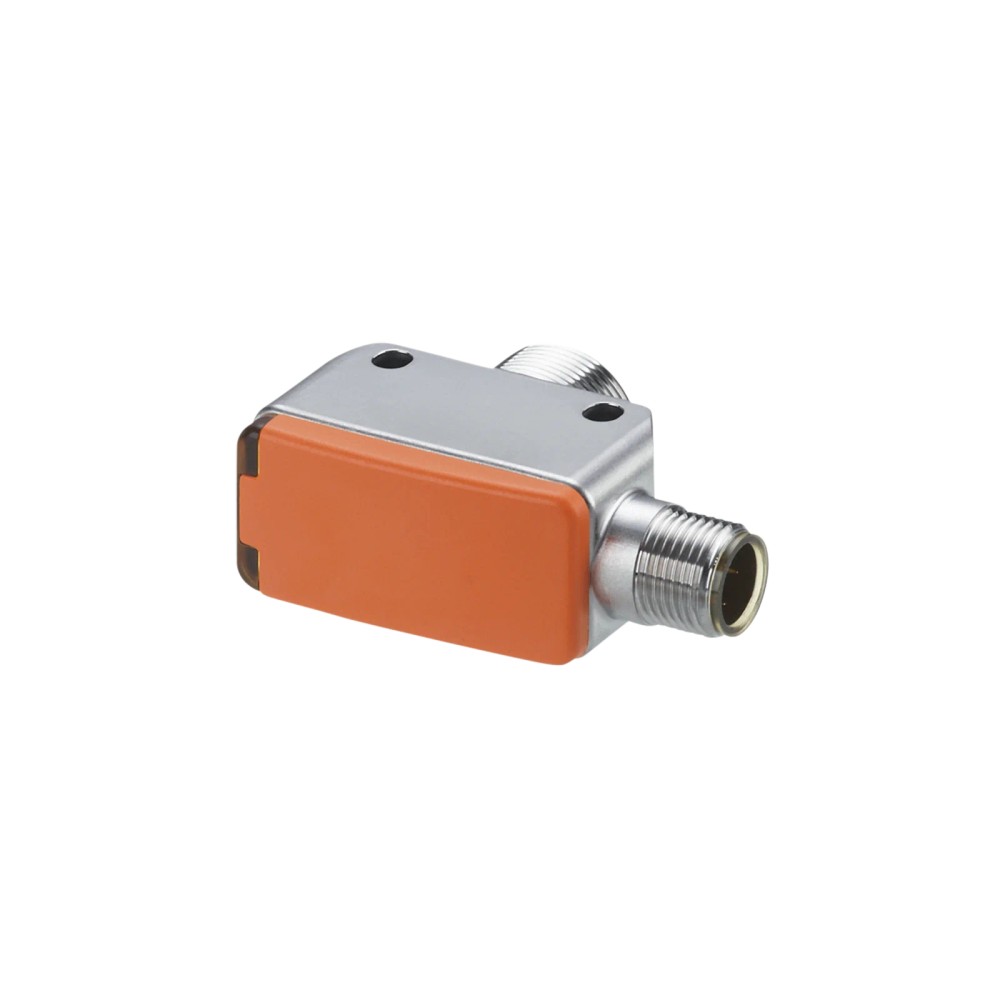

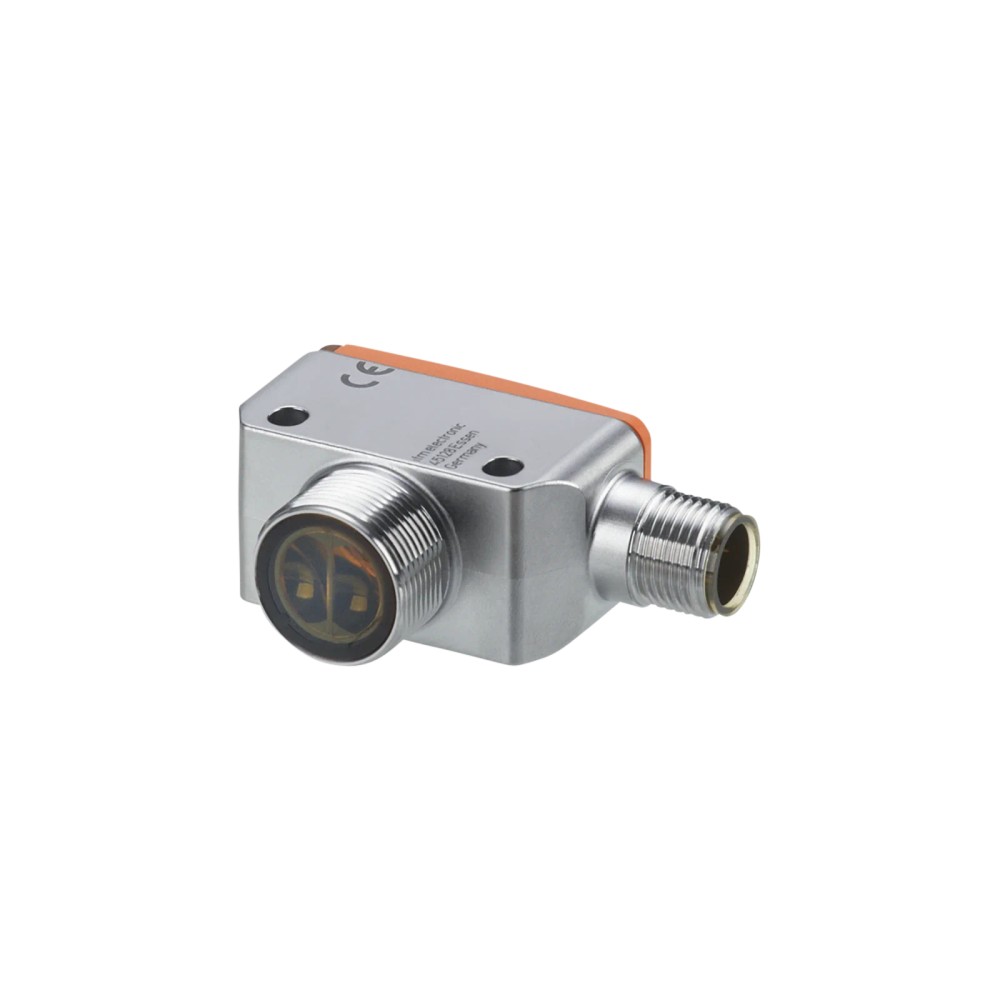

Imagem meramente ilustrativa

R$ 1.108,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS381
EAN: 4021179272223
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "OGS381 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia IO-Link 15m M18"

Destaques do Produto

Princípio de detecção

Barreira fotoelétrica

Alcance

15 m

Comunicação

IO-Link

Conexão elétrica

M12, 4 contatos

Montagem

Rosca M18 x 1

Proteção do invólucro

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Fotoelétrico por Barreira IFM OGS381 IO-Link, M18, 15 m

O IFM OGS381 é um transmissor fotoelétrico por barreira destinado à detecção em aplicações da indústria alimentícia e de bebidas. Utiliza luz infravermelha e tem alcance de até 15 m, conforme os dados do produto. Possui comunicação IO-Link, conexão elétrica M12 de 4 contatos e graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor fotoelétrico por barreira
Alcance	15 m
Tipo de luz	Infravermelha; comprimento de onda de 860 nm
Interface	IO-Link, revisão 1.1
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	10...30 V DC
Graus de proteção	IP65, IP67, IP68 e IP69K
Rosca de montagem	M18 x 1
Temperatura de operação	-25...80 °C
Dimensões	52,9 x 20 x 34,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção por barreira na indústria alimentícia e de bebidas, respeitando o alcance informado de 15 m e as condições ambientais especificadas.
Instalações que utilizem alimentação de 10...30 V DC, conexão elétrica M12 de 4 contatos e comunicação IO-Link quando necessária.
Montagens compatíveis com rosca M18 x 1 e dimensões do invólucro de 52,9 x 20 x 34,6 mm.

⚠ Considere outro se precisa de:

Não selecionar como substituto de um receptor: o produto está identificado como transmissor.
Não presumir detecção acima de 15 m; esse é o alcance informado para o produto.
Não especificar para alimentação fora da faixa de 10...30 V DC ou temperatura ambiente fora de -25...80 °C sem confirmação do fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção por barreira na indústria alimentícia e de bebidas. A ficha associa esse uso ao OGS381, sem especificar processos ou materiais-alvo particulares.
Possibilidade de integração: sistema com transmissor OGS381, receptor compatível e master IO-Link classe A; a ficha deste produto não identifica um modelo de receptor específico, portanto a compatibilidade do conjunto deve ser validada.
Possibilidade de montagem em suporte com rosca M18 x 1, desde que haja espaço para o corpo de 52,9 x 20 x 34,6 mm e alinhamento com o receptor. Essa condição de instalação é uma consideração de projeto, não uma aplicação adicional certificada.
A operação deve permanecer dentro de 10...30 V DC e -25...80 °C. O alcance informado é 15 m; não extrapole esse limite sem confirmação do fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor Fotoelétrico por Barreira IFM OGS381 IO-Link, M18, 15 m, verifique estes pontos:

Quando escolher o OGS381

Escolha-o quando a aplicação exigir um transmissor fotoelétrico por barreira, alcance informado de 15 m, comunicação IO-Link e montagem por rosca M18 x 1, dentro das faixas elétricas e ambientais indicadas.

Quando avaliar outra configuração

Consulte o datasheet e valide outra versão ou configuração se o projeto exigir um receptor, alcance superior a 15 m, alimentação fora de 10...30 V DC, temperatura fora de -25...80 °C ou conexão diferente de M12. A ficha disponível não especifica alternativas equivalentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio e no cadastro do produto.
Modelo	OGS381	Código do produto.
GTIN	4021179272223	Identificador comercial informado no anúncio.
Tipo de produto	Transmissor fotoelétrico por barreira	Princípio e função indicados para o dispositivo.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação informada no cadastro do produto.
Conformidade EMC	EN 60947-5-2	Norma de referência EMC informada nos dados do produto.

Dados ópticos e detecção
Princípio de funcionamento	Sensores fotoelétricos por barreira	Princípio de detecção indicado na ficha.
Função no sistema	Transmissor	A ficha identifica a unidade como transmissor, não como receptor.
Alcance	15 m	Alcance informado no anúncio; confirme as condições de aplicação no datasheet.
Alcance de detecção	< 15 m	Valor registrado separadamente no cadastro; consulte o datasheet para interpretar a condição de medição aplicável.
Tipo de luz	Infravermelha	Tipo de emissão informado.
Comprimento de onda	860 nm	Comprimento de onda especificado.
Diâmetro máximo da mancha de luz	200 mm	Valor informado para a mancha de luz; considere a geometria da instalação.
Orientação da lente	Óptica lateral	Orientação registrada nos dados do produto.
Alcance ajustável	Não	A ficha indica que o alcance não é ajustável.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	17 mA	Valor de consumo informado; não representa capacidade de saída.
Classe de proteção elétrica	III	Classe indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha; não dispensa a ligação conforme o datasheet.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada para integração com master compatível.
Padrão IO-Link	IEC 61131-9	Padrão informado para a interface.
Revisão IO-Link	1.1	Revisão registrada no cadastro.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Classe de master exigida	A	Requisito informado para a porta do master.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor Common - I&D Identification and Diagnosis	Perfil indicado no cadastro do produto.
Device ID	Modo de operação default: 1556	Identificador informado para o modo padrão.
Dados de processo IO-Link	Função: estado do dispositivo; comprimento do bit: 4	Descrição dos dados de processo registrada na ficha.
Funções IO-Link	Indicação específica da aplicação; contador de horas de operação	Funções registradas no cadastro do produto.

Conexões e montagem mecânica
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector e número de contatos informados; consulte o datasheet para o pinout.
Rosca de montagem	M18 x 1	Designação da rosca para instalação mecânica.
Formato do invólucro	Retangular com rosca M18	Configuração mecânica indicada.
Dimensões	52,9 x 20 x 34,6 mm	Comprimento, largura e altura informados no cadastro.
Material do invólucro	1.4542 (17-4 PH / 630)	Material indicado para o invólucro.
Material da parte traseira do invólucro	PEI	Material informado para a parte traseira.
Material do protetor frontal	PEI	Material informado para o protetor frontal.
Peso	78,35 g	Peso informado no cadastro do produto.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações informadas; respeite as condições de ensaio e instalação definidas pelo fabricante.
Temperatura ambiente de operação	-25...80 °C	Faixa de operação especificada.
Temperatura de armazenamento	-40...80 °C	Faixa de armazenamento informada.

Tempos, diagnóstico e confiabilidade
Tempo mínimo do ciclo do processo	2,5 ms	Tempo mínimo registrado para o ciclo do processo.
LED de diagnóstico	1 LED verde em operação	Indicação visual de operação informada.
MTTF	1002 anos	Valor de MTTF registrado no cadastro; não equivale a prazo de garantia nem a vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, conforme IEC 61131-9.

• Transferência COM2, 38,4 kBaud.

• Perfil indicado: Smart Sensor - SSP 0 Generic Profiled Sensor Common - I&D Identification and Diagnosis.

• Porta de master IO-Link exigida: classe A.

• Modo de operação default: device ID 1556.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação especificada: 10...30 V DC. Consulte o datasheet para a atribuição dos pinos e a integração elétrica; não deduza o pinout apenas pelo número de contatos.

Processo Não há conexão de processo de fluido especificada. A montagem mecânica informada é por rosca M18 x 1; ela não define a conexão elétrica nem substitui a validação do suporte e do alinhamento óptico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema IO-Link com master de porta classe A e comunicação COM2	✓	A ficha informa IO-Link, porta de master classe A e transferência COM2 a 38,4 kBaud.
Instalação com alimentação de 10...30 V DC e conector M12 de 4 contatos	✓	A faixa de alimentação e o tipo de conexão constam nas especificações do produto.
Montagem mecânica em suporte compatível com rosca M18 x 1	✓	A designação da rosca informada é M18 x 1; dimensões e espaço de instalação devem ser conferidos no desenho dimensional.
Uso como receptor de uma barreira fotoelétrica	✗	O OGS381 está identificado como transmissor; a ficha não o descreve como receptor.
Detecção que exija alcance superior a 15 m	✗	O alcance informado é 15 m; a ficha não sustenta operação acima desse valor.
Instalação com tensão fora de 10...30 V DC ou temperatura ambiente fora de -25...80 °C	✗	Essas condições estão fora das faixas especificadas; confirme outra opção com o fabricante.

INSTALAÇÃO

Como instalar o Transmissor Fotoelétrico por Barreira IFM OGS381 IO-Link, M18, 15 m

Confirme que a função requerida é de transmissor por barreira e que o receptor do sistema é compatível; o OGS381 não é identificado como receptor.
Verifique no desenho dimensional o espaço disponível e a compatibilidade mecânica da rosca M18 x 1 com o suporte.
Instale e alinhe o transmissor com o receptor conforme o projeto da barreira; consulte o datasheet para os requisitos de alinhamento e instalação.
Conecte o M12 de codificação A, 4 contatos, à alimentação de 10...30 V DC e ao sistema conforme o pinout oficial.
Para comunicação de dados, utilize master IO-Link com porta classe A e configuração compatível com IO-Link 1.1 e COM2.
Após energizar, verifique o LED verde de operação e valide a comunicação e a detecção no sistema antes de liberar o equipamento.

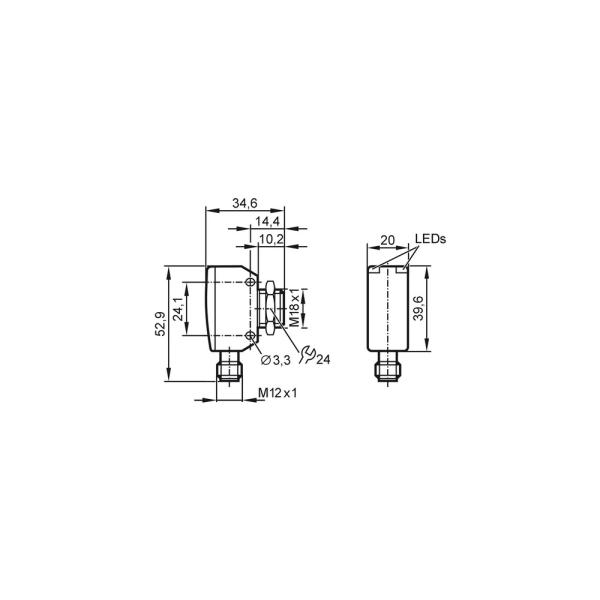

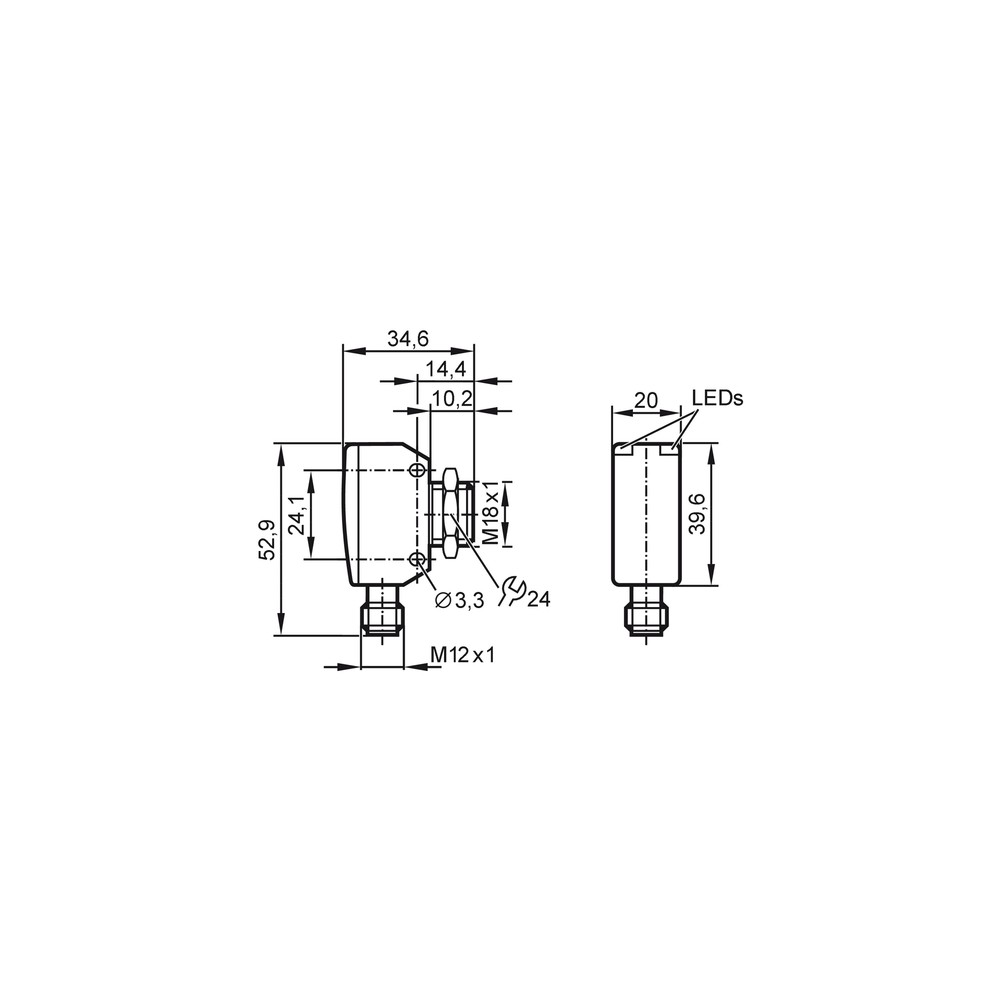

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M18 em aço inoxidável.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a interrupção da barreira.	Transmissor e receptor podem estar desalinhados, ou o receptor pode não ser compatível; a ficha não informa um modelo específico de receptor.	Confira o alinhamento óptico e a identificação do receptor, seguindo o datasheet e a documentação do conjunto.
O sensor não liga ou não apresenta o LED verde de operação.	Alimentação ausente, conexão M12 incorreta ou tensão fora da faixa especificada.	Meça a alimentação no conector e confirme tensão de 10...30 V DC e ligação conforme o pinout do fabricante.
A comunicação IO-Link não é estabelecida.	Master, classe da porta ou parâmetros de comunicação incompatíveis com os requisitos informados.	Confirme porta de master classe A, IO-Link 1.1 e COM2 a 38,4 kBaud; consulte a configuração do dispositivo no datasheet.
A operação fica intermitente em condições ambientais adversas.	Condições de temperatura ou instalação fora dos limites especificados, ou conexão inadequada.	Verifique a temperatura ambiente, a conexão e as condições de montagem; compare com os limites e graus de proteção do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGS381 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGS381 e para quem ele serve?

É um transmissor fotoelétrico por barreira voltado à indústria alimentícia e de bebidas. É indicado para sistemas que atendam às condições de alcance, alimentação, montagem e comunicação especificadas.

O OGS381 pode se comunicar por IO-Link com qualquer master?

Não se deve presumir compatibilidade com qualquer master. A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e porta de master classe A.

O que acompanha o OGS381?

A ficha informa duas porcas de fixação M18 em aço inoxidável. Não há indicação de receptor ou cabo incluso.

O OGS381 serve como receptor de uma barreira fotoelétrica?

Não: este modelo está especificado como transmissor. Para completar a barreira, selecione um receptor compatível conforme o projeto e a documentação do fabricante.

Posso usar o OGS381 para detectar objetos a mais de 15 m?

A ficha informa alcance de 15 m, portanto não é possível afirmar que atenda a distâncias superiores. Para esse requisito, confirme outra opção com a IFM.

O sensor está ligado, mas a detecção não funciona; o que verifico antes de trocar?

Verifique o alinhamento com o receptor e confirme que o componente do outro lado é um receptor compatível. Depois, confira as condições de instalação e o datasheet do conjunto.

O IO-Link não conecta; preciso substituir o sensor?

Não necessariamente. Antes da troca, confirme que a porta do master é classe A e que a configuração considera IO-Link 1.1 e COM2 a 38,4 kBaud.

Devo comprar o OGS381 avulso ou um kit completo de barreira?

A ficha identifica o OGS381 como transmissor e lista duas porcas de fixação, sem indicar receptor ou kit. Se o projeto precisar do conjunto completo, valide separadamente o receptor e os demais componentes necessários.

Como faço a montagem e a ligação elétrica do OGS381?

A montagem mecânica informada é por rosca M18 x 1, e a conexão elétrica é M12 de 4 contatos. Consulte o desenho dimensional e o datasheet para alinhamento e pinout antes de energizar.

O OGS381 pode operar em temperatura abaixo de -25 °C?

A faixa de operação informada é de -25...80 °C. Para temperaturas inferiores, a ficha não confirma adequação; consulte o fabricante antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção em que transmissor e receptor formam uma barreira óptica; este produto é identificado como transmissor. (Ref.: princípio de funcionamento)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: IEC 61131-9)

COM2

Modo de transferência IO-Link informado para o dispositivo, com taxa de 38,4 kBaud. (Ref.: tipo de transferência)

M18 x 1

Designação da rosca de montagem mecânica do produto. (Ref.: designação da rosca)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a aplicação deve respeitar as condições especificadas para cada classificação. (Ref.: IP65, IP67, IP68 e IP69K)
