Transmissor Fotoelétrico IFM OGS380

Pré-visualizar: OGS380 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia 15m M18 IO-Link

OGS380 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia 15m M18 IO-Link

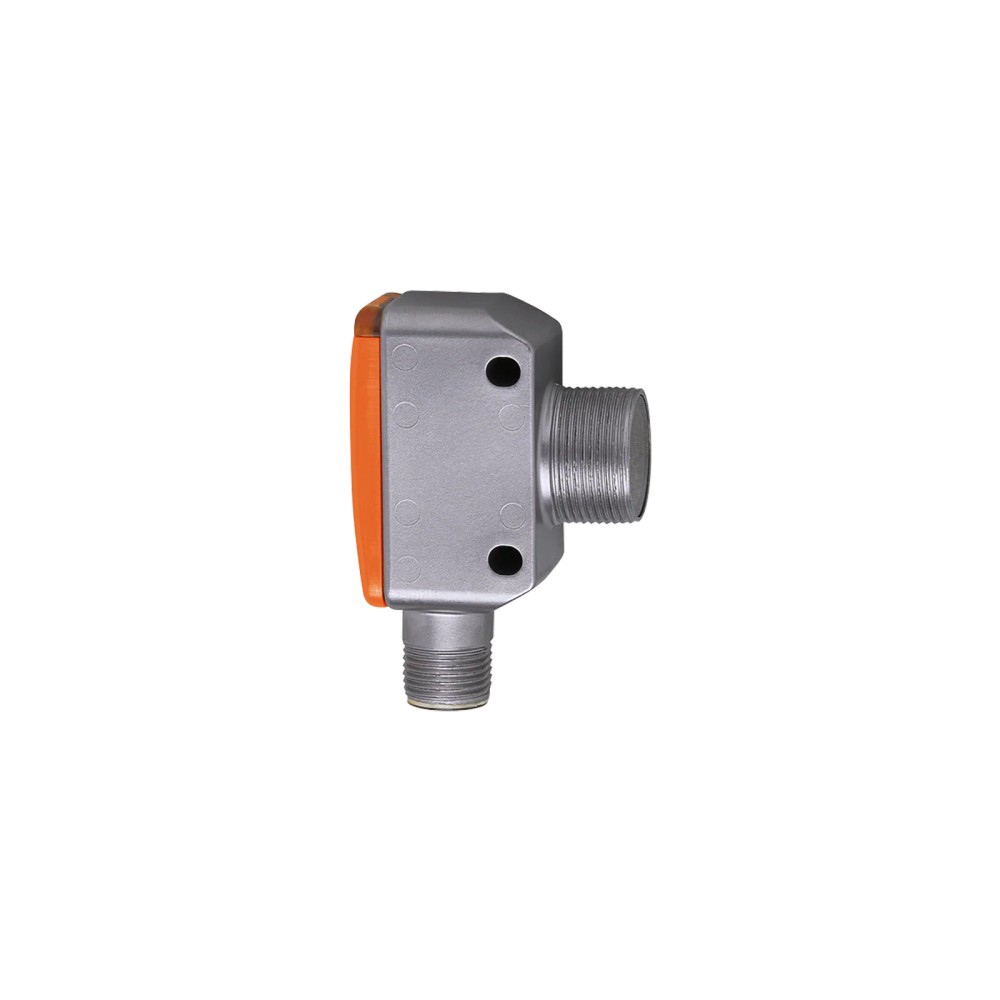

Imagem meramente ilustrativa

R$ 1.108,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS380
EAN: 4021179267335
NCM do produto: 85365090

Destaques do Produto Princípio de funcionamento...mais

Fechar menu

Saiba mais sobre: "OGS380 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia 15m M18 IO-Link"

Destaques do Produto

Princípio de funcionamento

Barreira fotoelétrica; transmissor

Alcance

15 m

Interface de comunicação

IO-Link 1.1

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Ambiente de operação

-25...80 °C; proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor fotoelétrico por barreira IFM OGS380, M18, alcance de 15 m, IO-Link

O IFM OGS380 é um transmissor fotoelétrico por barreira para aplicações de detecção em automação industrial. Possui alcance de detecção de 15 m, luz vermelha e interface IO-Link 1.1. Seu invólucro retangular com rosca M18 e proteção IP65, IP67, IP68 e IP69K são indicados para aplicações na indústria alimentícia e de bebidas, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor fotoelétrico por barreira
Alcance de detecção	15 m
Tipo de luz / comprimento de onda	Luz vermelha / 662 nm
Interface	IO-Link 1.1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10...30 V DC
Proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...80 °C
Invólucro / rosca	Retangular com rosca M18 x 1; óptica lateral
Dimensões / peso	52,9 x 20 x 34,6 mm / 78 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção fotoelétrica por barreira com alcance de até 15 m, usando transmissor e receptor compatíveis na instalação.
Sistemas com alimentação de 10...30 V DC, conexão elétrica M12 codificação A de 4 contatos e comunicação IO-Link 1.1.
Aplicações na indústria alimentícia e de bebidas, respeitando a faixa de temperatura e as condições de proteção indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione como solução completa de barreira: este produto é identificado como transmissor, portanto a aplicação requer o receptor correspondente, não especificado nesta ficha.
Não use em instalação que exija alcance superior a 15 m ou operação fora da faixa ambiente de -25...80 °C.
Não conecte diretamente a uma interface elétrica diferente da M12 codificação A de 4 contatos sem validar a pinagem e a compatibilidade no datasheet.

APLICAÇÕES E USO

Aplicação indicada: detecção por barreira na indústria alimentícia e de bebidas, utilizando transmissor e receptor compatível e respeitando o alcance máximo informado de 15 m.
Possibilidade de uso em sistemas de automação com IO-Link 1.1, desde que o master port seja classe A e a alimentação e conexão elétrica atendam às especificações do produto.
Para operação em ambiente sujeito a lavagem ou exposição a líquidos, validar as condições específicas de instalação associadas à classificação IP requerida no datasheet; a classificação não substitui a verificação da montagem e dos conectores.
A faixa de temperatura ambiente informada é -25...80 °C. Aplicações fora dessa faixa não estão confirmadas pelos dados disponíveis.

COMO ESCOLHER

Antes de comprar o Transmissor fotoelétrico por barreira IFM OGS380, M18, alcance de 15 m, IO-Link, verifique estes pontos:

Escolha o OGS380 quando

A instalação exigir um transmissor fotoelétrico por barreira com alcance de detecção de 15 m, luz vermelha de 662 nm, conexão M12 e interface IO-Link 1.1.

Confirme o conjunto da barreira

Como a ficha identifica o OGS380 como transmissor, confirme qual receptor será usado e se é compatível com a aplicação. O receptor correspondente não está identificado nos dados disponíveis.

Considere outra especificação quando

A aplicação exigir alcance acima de 15 m, temperatura ambiente fora de -25...80 °C ou conexão/comunicação diferente. Compare esses requisitos com o datasheet do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor fotoelétrico por barreira	Função e papel do dispositivo na barreira; é o transmissor, não o conjunto transmissor-receptor.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Requer uma configuração de barreira com receptor compatível.
Aplicação informada	Indústria alimentícia e de bebidas	Aplicação indicada no cadastro do fabricante.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Modelo / SKU / part number	OGS380	Identificação do produto.
GTIN	4021179267335	Identificador comercial informado.
Categoria	Sensor fotoelétrico por barreira	Classificação do produto.

Características ópticas
Alcance de detecção	15 m	Alcance máximo informado para a detecção.
Tipo de luz	Luz vermelha	Tipo de emissão informado.
Comprimento de onda	662 nm	Comprimento de onda nominal informado.
Orientação da lente	Óptica lateral	Orientação óptica indicada para o invólucro.
Diâmetro máximo da mancha de luz	800 mm	Valor máximo informado na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação de operação informada.
Consumo de corrente	17 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Tensão de isolação classificada	32 V	Valor classificado informado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Fontes de alimentação	Class 2	Classe de fonte indicada nos dados do produto.
Compatibilidade eletromagnética	EN 60947-5-2	Norma informada para EMC.

Conexões e comunicação
Conexão elétrica	1 x M12; codificação A; 4 contatos	Especificação do conector elétrico; não confundir com a rosca mecânica M18.
Interface de comunicação	IO-Link	Interface de comunicação informada.
Revisão IO-Link	1.1	Revisão da interface indicada.
Padrão SDCI	IEC 61131-9	Padrão informado para SDCI/IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Classe de master port exigida	A	Classe de porta IO-Link exigida.
Perfil Smart Sensor	SSP 0 Generic Profiled Sensor	Perfil indicado para a comunicação.
DeviceID suportado	default 1135	Identificador informado na ficha.
Modo SIO	Não	A ficha indica que não há modo SIO.
Dados de processo cíclicos	Estado do dispositivo: 4 bits	Dado de processo cíclico informado.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação	Funções acíclicas listadas na ficha.

Tempos de resposta e disponibilidade
Tempo mínimo do ciclo do processo	2,5 ms	Tempo mínimo informado para o ciclo do processo.
Tempo máximo de atraso de disponibilidade	300 ms	Atraso máximo informado até disponibilidade.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	-40...80 °C	Faixa de armazenamento informada.
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção informadas; a instalação deve respeitar as condições aplicáveis a cada classificação.
Certificado UL Ta	-25...80 °C	Faixa de temperatura indicada no dado UL Ta.
Enclosure type	Type 1	Classificação informada na ficha.
Número do arquivo UL	E174191	Identificador UL informado.
MTTF	1011 anos	Valor de MTTF informado no cadastro do produto.

Dados mecânicos e materiais
Tipo de invólucro	Retangular com rosca M18	Forma física e fixação mecânica indicadas.
Designação da rosca	M18 x 1	Dimensão da rosca mecânica.
Dimensões	52,9 x 20 x 34,6 mm	Dimensões indicadas na ficha.
Material do invólucro	1.4542 (17-4 PH / 630); parte traseira do invólucro: PEI	Materiais indicados para o invólucro e sua parte traseira.
Material do protetor frontal	PEI	Material informado para o protetor frontal.
Peso	78 g	Peso informado no conjunto de atributos do produto.
Material incluído	1 porca de fixação	Acessório incluído indicado na ficha.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

Displays e identificação de estado
Display em operação	1 x LED, verde	Elemento de indicação de operação informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud); classe de master port exigida A; perfil SSP 0 Generic Profiled Sensor; DeviceID suportado: default 1135.

• Modo SIO: não.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; classe de proteção III; proteção contra inversão de polaridade indicada como sim. Consulte o datasheet para a atribuição dos pinos.

Processo Conexão mecânica por invólucro retangular com rosca M18 x 1 e óptica lateral. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1, master port classe A e alimentação dentro de 10...30 V DC	✓	Essas condições correspondem às especificações de comunicação e alimentação informadas para o produto.
Aplicação fotoelétrica por barreira com alcance requerido de até 15 m	✓	O alcance de detecção informado é 15 m; a aplicação também requer um receptor compatível.
Sistema que exige operação em modo SIO	✗	A ficha informa explicitamente que o modo SIO não está disponível.
Aplicação que exige alcance acima de 15 m	✗	O alcance de detecção especificado para o produto é 15 m.
Aplicação com requisito de temperatura ambiente fora de -25...80 °C	✗	A faixa de temperatura ambiente informada é -25...80 °C.
Conexão elétrica que não corresponda a M12 codificação A de 4 contatos	✗	A conexão elétrica indicada é 1 x M12, codificação A, com 4 contatos; qualquer adaptação requer validação elétrica.

INSTALAÇÃO

Como instalar o Transmissor fotoelétrico por barreira IFM OGS380, M18, alcance de 15 m, IO-Link

Confirme que o OGS380 corresponde ao transmissor necessário e identifique o receptor compatível para completar a barreira.
Verifique o espaço de montagem e a rosca mecânica M18 x 1 usando o desenho dimensional do fabricante.
Monte e fixe o transmissor com a porca de fixação incluída; não aplique torque não especificado sem consultar a documentação do fabricante.
Alinhe a óptica lateral com o receptor conforme as instruções do sistema de barreira e confirme que o trajeto óptico está desobstruído.
Conecte o M12 codificação A de 4 contatos e confirme a pinagem no datasheet antes de energizar; use alimentação de 10...30 V DC.
Após energizar, verifique a indicação do LED e, se aplicável, a comunicação IO-Link com master port classe A; valide o estado de detecção no sistema.

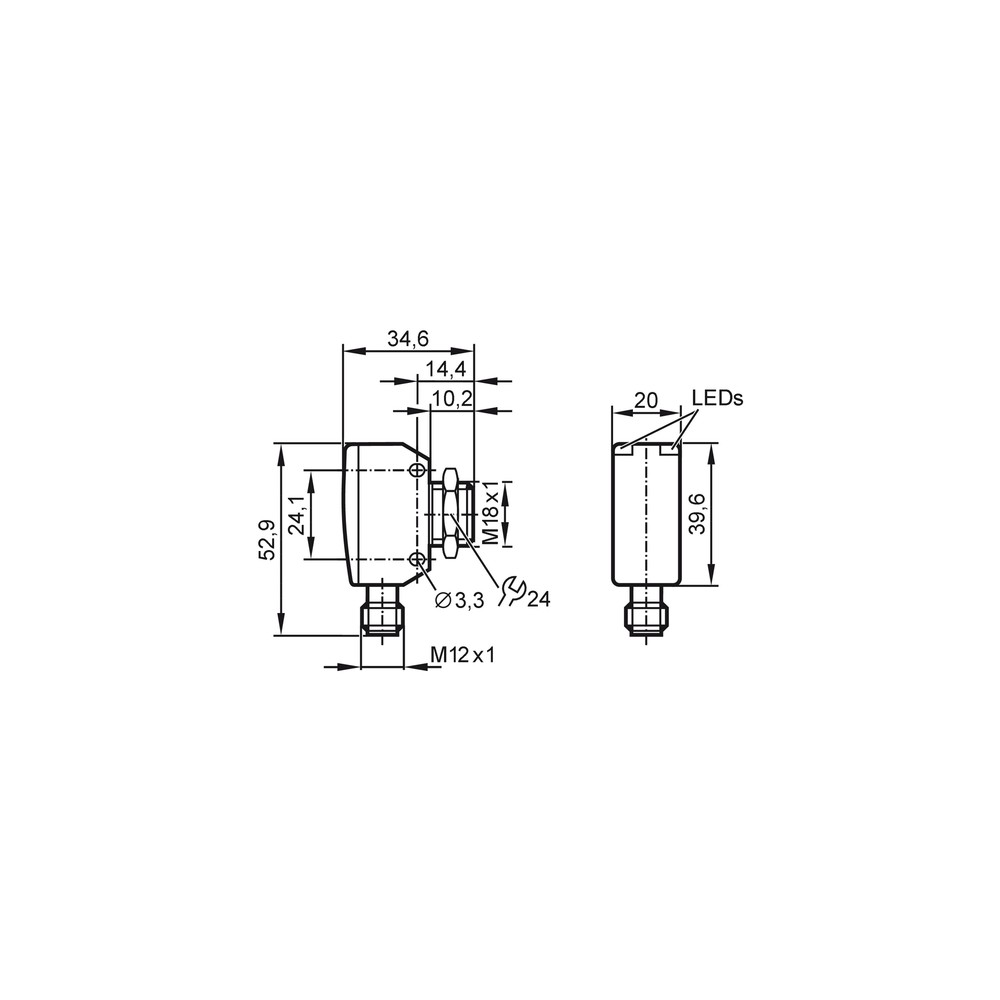

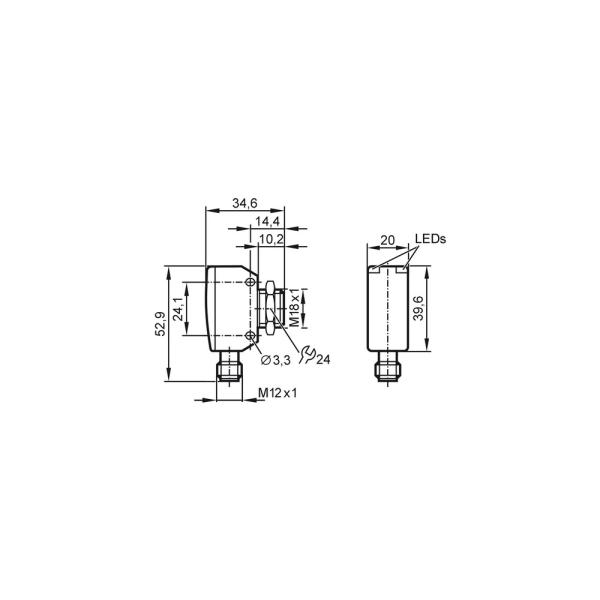

Desenho Dimensional

ACESSÓRIOS

1 porca de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O receptor não indica detecção ou o sinal da barreira permanece interrompido.	Possível desalinhamento entre transmissor e receptor, obstrução do trajeto óptico ou uso de receptor incompatível.	Verifique o alinhamento e se há obstruções entre os dispositivos; confirme no datasheet do receptor a compatibilidade com o transmissor.
O transmissor não liga ou não apresenta indicação de operação.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou pinagem incompatível.	Meça a alimentação no conector e confira tensão, codificação e atribuição dos contatos conforme o datasheet.
O dispositivo não aparece no master IO-Link.	Master port ou configuração incompatível, conexão elétrica inadequada ou tentativa de operação em modo SIO.	Confirme master port classe A, comunicação IO-Link 1.1, DeviceID suportado e conexão; a ficha informa que o modo SIO não está disponível.
A detecção fica instável em operação.	Possível alteração do alinhamento, obstrução da óptica ou condição de instalação fora dos limites ambientais especificados.	Inspecione a óptica e o trajeto, confira o alinhamento e compare a temperatura ambiente com a faixa de -25...80 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OGS380 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGS380 e para quem ele serve?

É um transmissor fotoelétrico por barreira destinado a aplicações de detecção em automação, com aplicação informada na indústria alimentícia e de bebidas. Para formar a barreira, é necessário um receptor compatível.

O OGS380 funciona com IO-Link e qual master preciso usar?

Sim, possui IO-Link 1.1 e exige master port classe A. A ficha informa transferência COM2 a 38,4 kBaud e que o modo SIO não está disponível.

O que acompanha o produto?

A ficha indica uma porca de fixação e uma peça por embalagem. Não há receptor listado como item incluído.

Ele serve para uma instalação que precisa de mais de 15 m de alcance?

Não conforme a especificação disponível: o alcance de detecção informado é 15 m. Se a distância requerida for maior, selecione uma solução cujo datasheet declare alcance suficiente.

Posso usar o OGS380 em uma aplicação que exige modo SIO?

Não; a ficha informa que o modo SIO não está disponível. A comunicação indicada é IO-Link.

A barreira não detecta; o que devo conferir antes de trocar o transmissor?

Confira se o transmissor está alinhado com um receptor compatível e se o trajeto óptico está livre. Verifique também alimentação e conexão antes de atribuir a falha ao dispositivo.

O sensor não aparece no IO-Link; qual é a primeira verificação?

Confirme que está conectado a um master port classe A e que a conexão está íntegra. Verifique também a configuração IO-Link e o DeviceID suportado informado na ficha.

Devo comprar apenas o OGS380 ou um conjunto completo de barreira?

O OGS380 é identificado como transmissor e a ficha não informa um receptor incluído. Se você ainda não possui um receptor compatível, confirme e selecione esse componente separadamente para completar a barreira.

Como faço a instalação mecânica e o alinhamento?

A fixação mecânica é por rosca M18 x 1, com óptica lateral. Use o desenho dimensional e as instruções do fabricante para posicionamento, fixação e alinhamento com o receptor.

Que tensão e faixa de temperatura devo considerar na instalação?

A alimentação especificada é de 10...30 V DC e a temperatura ambiente de operação é -25...80 °C. Confirme esses limites e a pinagem no datasheet antes de energizar.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que transmissor e receptor formam um trajeto óptico que pode ser interrompido por um objeto. (Ref.: princípio de funcionamento — barreira)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível. (Ref.: interface IO-Link 1.1)

COM2

Tipo de transferência IO-Link e taxa de comunicação informados para o dispositivo. (Ref.: COM2, 38,4 kBaud)

M18 x 1

Designação da rosca mecânica usada para a montagem do invólucro. (Ref.: rosca M18 x 1)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de partículas e água, conforme as condições definidas para cada classe. (Ref.: IP65, IP67, IP68 e IP69K)
