Transmissor Fotoelétrico IFM OGS300

Pré-visualizar: OGS300 IFM - Transmissor Fotoelétrico Barreira IFM Indústria Alimentícia 20m IP69K M12

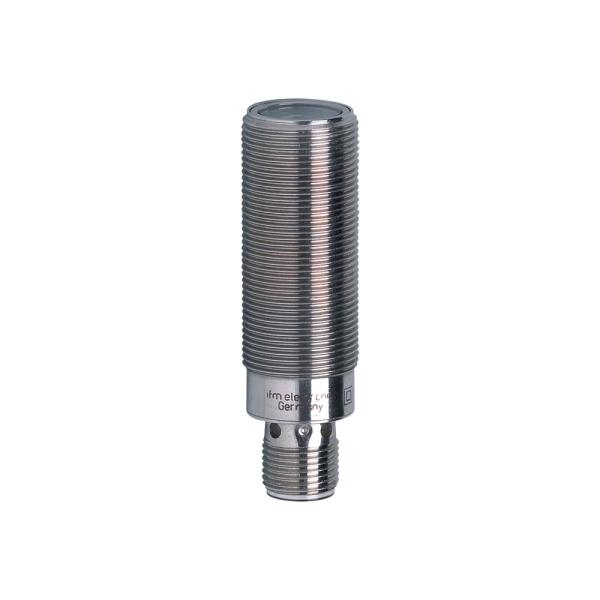

OGS300 IFM - Transmissor Fotoelétrico Barreira IFM Indústria Alimentícia 20m IP69K M12

Imagem meramente ilustrativa

R$ 1.161,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS300
EAN: 4021179240079
NCM do produto: 85365090

Destaques do Produto Princípio Barreira;...mais

Fechar menu

Saiba mais sobre: "OGS300 IFM - Transmissor Fotoelétrico Barreira IFM Indústria Alimentícia 20m IP69K M12"

Destaques do Produto

Princípio

Barreira; componente transmissor

Alcance máximo

20 m

Alimentação

10…36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem mecânica

Rosca M18 x 1

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Fotoelétrico por Barreira IFM OGS300, M18 x 1, alcance de 20 m, IP69K e conexão M12

O IFM OGS300 é um transmissor fotoelétrico que opera pelo princípio de barreira e foi indicado para aplicações na indústria alimentícia e de bebidas. Emite luz vermelha com comprimento de onda de 624 nm e tem alcance máximo informado de 20 m. Seu invólucro é de aço inoxidável 1.4404 (316L), com graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor fotoelétrico por barreira
Alcance máximo	20 m
Tipo e comprimento de onda da luz	Luz vermelha; 624 nm
Graus de proteção	IP65, IP67, IP68 e IP69K
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10…36 V DC
Rosca e comprimento	M18 x 1; 60 mm
Materiais	Invólucro: aço inoxidável 1.4404 (316L); vedação: EPDM; protetor frontal: PMMA
Temperatura ambiente	-25…80 °C
Aplicação declarada	Indústria alimentícia e de bebidas

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção fotoelétrica por barreira na indústria alimentícia e de bebidas, respeitando o alcance máximo informado de 20 m.
Instalações com alimentação de 10…36 V DC e conexão elétrica M12 codificação A, 4 contatos.
Ambientes cuja temperatura de operação esteja entre -25 e 80 °C e que exijam os graus de proteção declarados para o produto.

⚠ Considere outro se precisa de:

Não selecionar como receptor: a ficha identifica o OGS300 como transmissor.
Não presumir funcionamento como sensor autônomo de barreira; confirme a seleção de um receptor compatível e o arranjo do sistema no datasheet do fabricante.
Não aplicar se a alimentação disponível estiver fora de 10…36 V DC ou se a montagem exigir rosca diferente de M18 x 1, sem validação técnica.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção fotoelétrica por barreira na indústria alimentícia e de bebidas; a ficha informa alcance máximo de 20 m.
Possibilidade de uso em outras etapas de automação que utilizem detecção por barreira: inferência baseada no princípio de funcionamento, a validar conforme o receptor, a montagem e as condições reais do processo.
Para uso em ambientes com lavagem ou exposição a agentes químicos, confirmar no datasheet a adequação às condições específicas; os graus IP declarados, por si só, não especificam compatibilidade química.

COMO ESCOLHER

Antes de comprar o Transmissor Fotoelétrico por Barreira IFM OGS300, M18 x 1, alcance de 20 m, IP69K e conexão M12, verifique estes pontos:

Escolha o OGS300 quando

A aplicação requer um transmissor fotoelétrico por barreira, com alcance máximo de 20 m, alimentação de 10…36 V DC, montagem M18 x 1 e conexão M12 codificação A com 4 contatos.

Verifique outro componente ou configuração quando

A função necessária for de receptor, a distância exceder o alcance máximo informado ou a instalação exigir outra alimentação, conexão elétrica ou rosca. A ficha não identifica um receptor específico compatível; valide essa combinação com a IFM antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca indicada no anúncio.
Modelo / SKU / Part Number	OGS300	Código de identificação do produto.
GTIN	4021179240079	Identificador comercial informado.
Tipo de produto	Transmissor fotoelétrico por barreira	Função declarada para o componente; não é identificado como receptor.
Aplicação	Indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Requer configuração de barreira; a ficha não identifica o receptor correspondente.

Dados ópticos e faixa de detecção
Alcance máximo	20 m	Limite máximo declarado; a distância efetiva depende da configuração da barreira.
Alcance de detecção ajustável	Não	A ficha informa que o alcance não é ajustável.
Tipo de luz	Luz vermelha	Emissão óptica informada para o transmissor.
Comprimento de onda	624 nm	Comprimento de onda declarado.
Diâmetro máximo da mancha de luz	800 mm	Valor informado para a faixa máxima.

Dados elétricos e conexão
Tensão de operação	10…36 V DC	Faixa de alimentação declarada.
Consumo de corrente	15 mA	Valor informado na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e número de contatos declarados; consultar o datasheet para a pinagem.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção elétrica	II	Classificação informada pelo fabricante.
EMC	EN 60947-5-2	Norma de referência declarada para compatibilidade eletromagnética.
Observação de alimentação	Tensão de serviço “supply class 2” conforme cULus	Observação reproduzida na ficha do produto.

Condições ambientais e proteção
Temperatura ambiente	-25…80 °C	Faixa de temperatura ambiente informada.
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; observar as condições de ensaio e instalação indicadas pelo fabricante.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão de montagem informada.
Comprimento	60 mm	Dimensão declarada para o produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro.
Material da vedação	EPDM	Material declarado para a vedação.
Material do protetor frontal	PMMA	Material declarado para a lente/protetor frontal.
Peso	59,4 g	Valor informado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Displays e elementos de operação
Display em operação	1 x LED, verde	Indicador de operação informado na ficha.

Dados de confiabilidade
MTTF	755 anos	Valor declarado na ficha; não representa prazo de garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; não atribuir compatibilidade com IO-Link ou outro protocolo.

• Componente identificado como transmissor de um sistema fotoelétrico por barreira. A seleção do receptor correspondente deve ser confirmada no datasheet ou com o fabricante.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos; tensão de operação de 10…36 V DC. A ficha não informa protocolo de comunicação nem pinagem detalhada.

Processo Montagem mecânica por rosca M18 x 1. Não é uma conexão de processo informada para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema fotoelétrico por barreira com distância de detecção de até 20 m e receptor validado para operar com este transmissor	✓	O OGS300 é identificado como transmissor por barreira e tem alcance máximo informado de 20 m; a compatibilidade com o receptor específico precisa ser confirmada.
Instalação com alimentação DC entre 10 e 36 V e interface elétrica M12 codificação A, 4 contatos	✓	Esses valores e o tipo de conexão constam na ficha; a pinagem deve ser conferida na documentação do fabricante.
Aplicação que requer um receptor fotoelétrico	✗	O produto está identificado como transmissor, não como receptor.
Instalação que exige alcance superior a 20 m	✗	O alcance máximo informado para o produto é 20 m.
Montagem mecânica com rosca diferente de M18 x 1	✗	A rosca informada é M18 x 1; não há adaptador ou outra dimensão de montagem especificada na ficha.

INSTALAÇÃO

Como instalar o Transmissor Fotoelétrico por Barreira IFM OGS300, M18 x 1, alcance de 20 m, IP69K e conexão M12

Confirme que a aplicação requer um transmissor fotoelétrico por barreira e selecione um receptor compatível com o OGS300 junto ao fabricante.
Verifique que a alimentação disponível está dentro da faixa de 10…36 V DC e que a instalação corresponde à conexão M12 codificação A, com 4 contatos.
Confira a rosca de montagem M18 x 1 e as dimensões do produto no desenho dimensional antes de preparar o suporte.
Instale e fixe o sensor usando as porcas fornecidas, sem exceder requisitos mecânicos não informados; consulte as instruções do fabricante.
Posicione transmissor e receptor em alinhamento conforme a aplicação e confirme que a distância entre eles não excede 20 m.
Faça as ligações conforme a pinagem oficial do datasheet e valide o indicador LED e a detecção antes de colocar o sistema em operação.

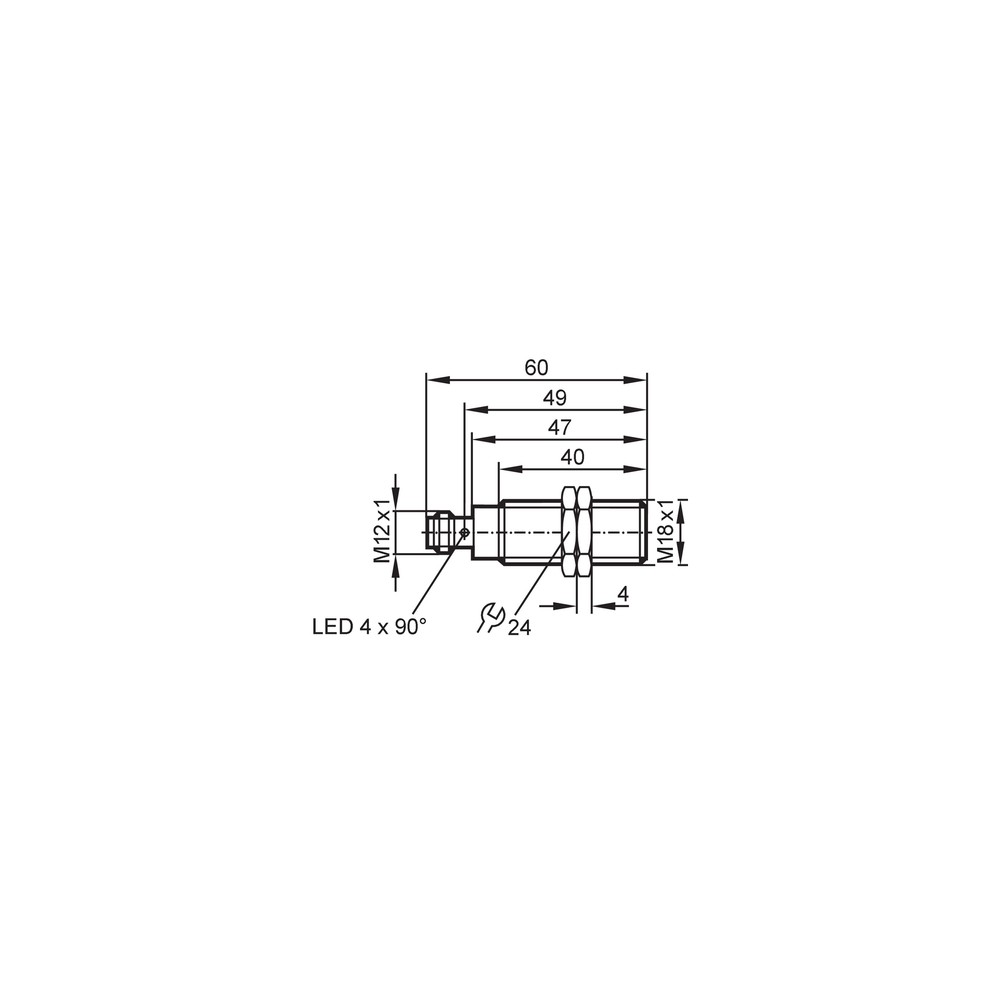

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a interrupção do feixe.	Transmissor e receptor podem estar desalinhados ou o receptor pode não ser compatível; a ficha identifica o OGS300 apenas como transmissor.	Verifique o alinhamento óptico, a distância entre os componentes e a compatibilidade do receptor no datasheet ou com o fabricante.
O LED verde não indica operação.	Alimentação ausente, fora da faixa especificada ou ligação incorreta.	Meça a alimentação no conector e compare com a faixa de 10…36 V DC; confira a pinagem na documentação oficial.
A detecção é instável na distância prevista.	A distância pode exceder o alcance máximo, ou o alinhamento e as condições ópticas do sistema podem estar inadequados.	Confirme a distância, realinhe transmissor e receptor e verifique se o receptor selecionado é compatível.
Há falha de montagem ou o sensor não assenta no suporte.	A rosca ou o espaço disponível podem não corresponder à montagem M18 x 1 e ao comprimento de 60 mm.	Confira a rosca e as dimensões no desenho dimensional antes de alterar o suporte.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OGS300 (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGS300 e como funciona?

É um transmissor fotoelétrico por barreira da IFM. Emite luz vermelha para uso em uma configuração de detecção por barreira; a ficha não identifica o receptor correspondente.

Para quem esse transmissor é indicado?

A aplicação declarada é a indústria alimentícia e de bebidas. A seleção deve considerar a faixa de alimentação, a montagem e o receptor do sistema.

O OGS300 já inclui o receptor para formar a barreira?

Não há receptor listado como incluído na ficha. O produto é identificado como transmissor e acompanha 2 porcas de fixação.

Posso usar o OGS300 como receptor?

Não: a ficha identifica o OGS300 como transmissor. Para a função de receptor, selecione um componente receptor compatível.

Ele serve para uma aplicação que exige alcance maior que 20 m?

A ficha informa alcance máximo de 20 m. Uma aplicação acima desse limite não corresponde ao alcance especificado para este produto.

O que verificar se a detecção não funciona depois da instalação?

Confira o alinhamento entre transmissor e receptor, a distância e a compatibilidade do receptor. Verifique também a alimentação e as ligações conforme o datasheet.

O LED não acende: preciso trocar o sensor?

Antes de substituir, meça a alimentação no conector e confirme que está entre 10 e 36 V DC. Confira a pinagem no datasheet e verifique a ligação.

É melhor comprar o transmissor avulso ou procurar um conjunto?

A ficha lista o OGS300 como transmissor e informa 2 porcas de fixação, sem declarar um conjunto com receptor. Se ainda não houver um receptor validado para o sistema, confirme a combinação com a IFM antes de definir os componentes.

Como faço a instalação mecânica e o alinhamento?

Confira a montagem M18 x 1 no desenho dimensional e posicione o transmissor alinhado ao receptor selecionado. Use o datasheet para as ligações e os procedimentos de instalação.

Qual é a rosca de montagem e o comprimento do produto?

A rosca indicada é M18 x 1 e o comprimento informado é 60 mm. Consulte o desenho dimensional para conferir a montagem no suporte.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que transmissor e receptor formam um trajeto óptico; a ficha identifica o OGS300 como transmissor. (Ref.: Princípio de funcionamento: sensor fotoelétrico por barreira.)

Alcance máximo

Distância máxima declarada para a aplicação do sensor, sujeita à configuração do sistema de barreira. (Ref.: alcance máximo: 20 m.)

Comprimento de onda

Parâmetro que caracteriza a luz emitida pelo transmissor. (Ref.: 624 nm.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, conforme condições normativas de ensaio. (Ref.: IP65, IP67, IP68 e IP69K.)

M12 codificação A

Identificação da conexão elétrica indicada para o produto; a ficha informa quatro contatos. (Ref.: 1 x M12, codificação A, 4 contatos.)
