Transmissor Fotoelétrico IFM OGS200

Pré-visualizar: OGS200 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 20m IP67 M12

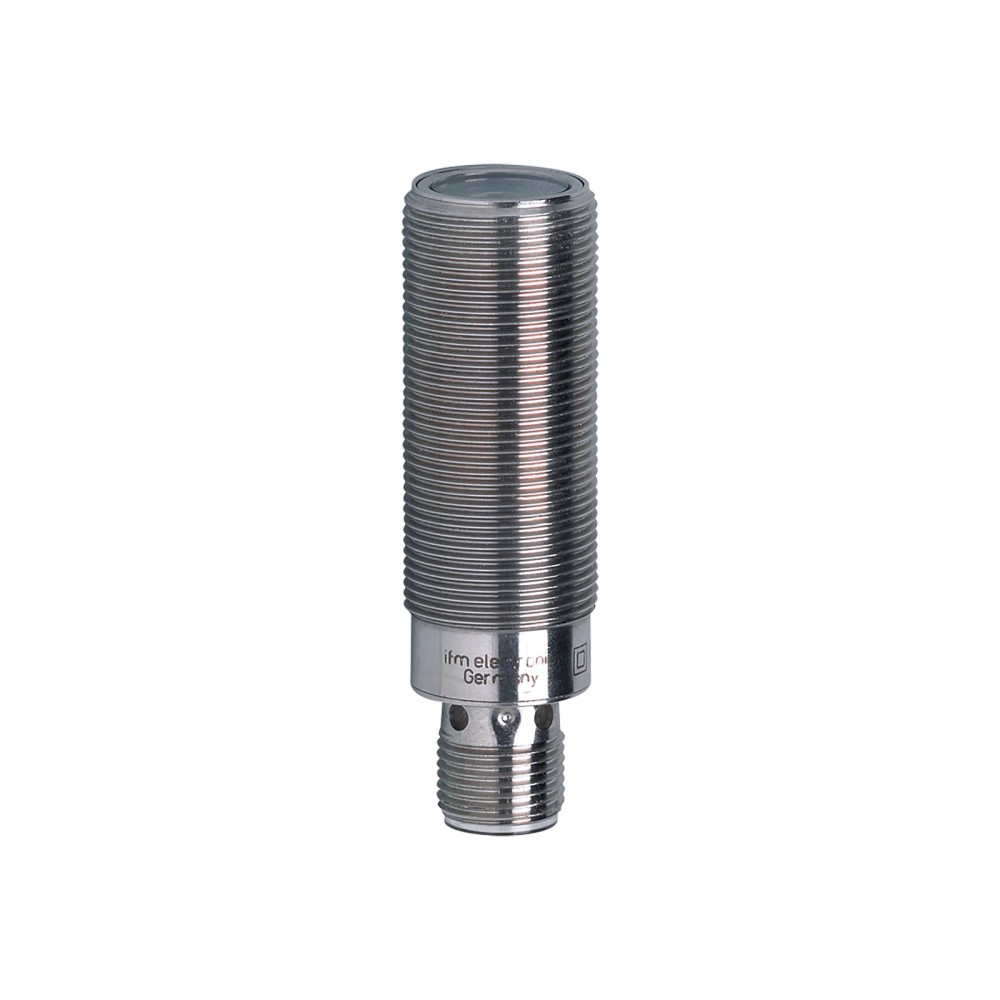

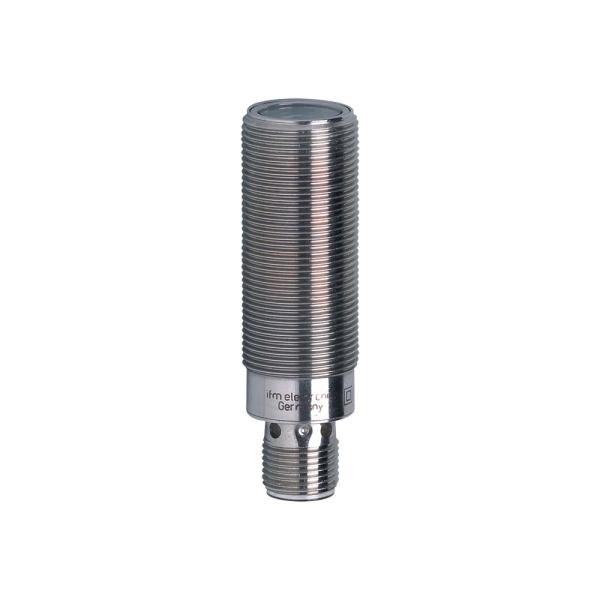

OGS200 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 20m IP67 M12

Imagem meramente ilustrativa

R$ 979,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGS200
EAN: 4021179173209
NCM do produto: 85365090

Destaques do Produto Função Transmissor...mais

Fechar menu

Saiba mais sobre: "OGS200 IFM - Transmissor Fotoelétrico Barreira Automação Industrial 20m IP67 M12"

Destaques do Produto

Função

Transmissor fotoelétrico por barreira

Alcance

20 m

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10...36 V DC

Montagem

Rosca M18 x 1

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições comerciais e disponibilidade devem ser confirmadas no canal de venda; compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor fotoelétrico por barreira IFM OGS200, M18, alcance de 20 m, IP67, conexão M12

O IFM OGS200 é um transmissor fotoelétrico por barreira para sistemas de detecção em automação industrial. Emite luz vermelha e tem alcance especificado de 20 m; para formar uma barreira, requer um receptor compatível instalado em frente ao transmissor. Seu invólucro tem rosca M18 x 1, proteção IP67 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Fotoelétrico por barreira; transmissor
Alcance	20 m
Tipo de luz	Vermelha; comprimento de onda de 624 nm
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Rosca e comprimento	M18 x 1; 60 mm
Temperatura ambiente	-25...60 °C
Invólucro	Aço inoxidável 1.4404 (316L)
Material incluído	2 porcas de fixação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de detecção fotoelétrica por barreira em aplicações industriais e de automação, quando a distância entre transmissor e receptor estiver dentro do alcance especificado.
Instalações que aceitem montagem roscada M18 x 1, conexão elétrica M12 codificação A de 4 contatos e alimentação de 10...36 V DC.
Ambientes cuja temperatura de operação esteja entre -25 e 60 °C e cujos requisitos de proteção sejam atendidos pelo grau IP67.

⚠ Considere outro se precisa de:

Não selecionar como sensor autônomo de barreira: o OGS200 é o transmissor, e a ficha não identifica o receptor necessário nem confirma um modelo específico compatível.
Não selecionar para alimentação fora da faixa especificada de 10...36 V DC ou para montagem que não aceite a rosca M18 x 1.
Não presumir adequação a protocolos de comunicação, saída de comutação ou conexão elétrica diferente de M12 codificação A com 4 contatos; esses recursos não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção fotoelétrica por barreira em aplicações industriais e de automação industrial; o sistema requer receptor apropriado, não identificado no contexto.
Possibilidade de uso: monitoramento de passagem ou presença em uma linha de automação, desde que o receptor, a distância de instalação, a alimentação e as condições ambientais sejam compatíveis. Essa possibilidade deve ser validada no projeto; não é uma aplicação específica declarada para o modelo.
A operação deve respeitar a faixa de temperatura de -25...60 °C e o grau de proteção IP67. A ficha não detalha condições de montagem, alinhamento ou limitações ópticas adicionais; consulte o datasheet.

COMO ESCOLHER

Antes de comprar o Transmissor fotoelétrico por barreira IFM OGS200, M18, alcance de 20 m, IP67, conexão M12, verifique estes pontos:

Escolha o OGS200 quando

A aplicação exigir um transmissor de barreira com alcance de 20 m, luz vermelha e montagem M18 x 1, e houver um receptor apropriado definido para o sistema.

Avalie outra configuração quando

O projeto exigir um sensor autônomo, alcance maior que 20 m, outro tipo de montagem ou uma interface elétrica/protocolo não identificados na ficha. Confirme o receptor e os requisitos do conjunto no datasheet ou com o fabricante antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	OGS200	Código do produto informado pelo fabricante.
Tipo de produto	Transmissor fotoelétrico por barreira	Elemento transmissor; a ficha não identifica o receptor correspondente.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Aplicação em conjunto transmissor-receptor.
Marca	IFM	Marca indicada nos dados do produto.
GTIN	4021179173209	Identificador comercial informado na ficha.

Dados ópticos e alcance
Alcance	20 m	Alcance especificado para o transmissor por barreira.
Alcance de detecção	< 20 m	Valor registrado na ficha técnica; consultar o datasheet para as condições de aplicação.
Tipo de luz	Luz vermelha	Emissão óptica indicada pelo fabricante.
Comprimento de onda	624 nm	Comprimento de onda da luz emitida.
Diâmetro máximo da mancha de luz	800 mm	Valor máximo informado na ficha.
Alcance ajustável	Não	A ficha informa que o alcance não é ajustável.

Dados elétricos e conexão
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA	Valor informado na ficha; consultar datasheet para condições de medição.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e número de contatos informados; pinagem deve ser consultada no datasheet.
Classe de proteção	II	Classificação elétrica indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha; não substitui a verificação da ligação correta.
Observação de alimentação	Supply class 2 conforme cULus	Observação registrada nos dados do produto.

Conformidade
EMC	EN 60947-5-2	Norma de referência de compatibilidade eletromagnética informada na ficha.

Condições ambientais
Grau de proteção	IP67	Grau declarado pelo fabricante; seguir as condições de instalação e uso previstas no datasheet.
Temperatura ambiente	-25...60 °C	Faixa de temperatura de operação informada.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão de montagem mecânica.
Comprimento	60 mm	Dimensão informada para o corpo.
Invólucro	Aço inoxidável 1.4404 (316L)	Material do invólucro indicado na ficha.
Material da lente/protetor frontal	PMMA	Material informado para o protetor frontal.
Peso	49,1 g	Massa informada no conjunto de dados do produto.
Acessórios inclusos	2 porcas de fixação	Itens incluídos conforme a ficha.

Indicadores e confiabilidade
Display em operação	1 x LED, verde	Indicador de operação informado na ficha.
MTTF	755 anos	Valor declarado na ficha; não equivale a prazo de garantia nem a vida útil assegurada.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. Não é possível confirmar compatibilidade com IO-Link, fieldbus ou outros protocolos.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação especificada: 10...36 V DC. A atribuição dos pinos deve ser confirmada no datasheet do fabricante; não inferir pinagem pela quantidade de contatos.

Processo Não possui conexão de processo informada. Montagem mecânica por rosca M18 x 1; conexão elétrica por M12 codificação A. Essas conexões têm funções distintas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema fotoelétrico por barreira com transmissor e receptor compatível, distância dentro do alcance de 20 m e alimentação de 10...36 V DC.	✓	A ficha identifica o OGS200 como transmissor por barreira e especifica alcance de 20 m e alimentação de 10...36 V DC. O receptor não é identificado na ficha.
Aplicação que exige apenas um sensor autônomo, sem receptor separado.	✗	O OGS200 é identificado como transmissor; a ficha não o descreve como sensor autônomo nem inclui um receptor.
Instalação com conexão elétrica M12 codificação A de 4 contatos e montagem roscada M18 x 1.	✓	Essas características de conexão e montagem constam na ficha. A compatibilidade elétrica final depende de alimentação e pinagem conforme documentação do fabricante.
Sistema que exige protocolo de comunicação específico ou saída elétrica com comportamento definido não indicado na ficha.	✗	A ficha não especifica protocolo nem características de saída para validar essa compatibilidade.

INSTALAÇÃO

Como instalar o Transmissor fotoelétrico por barreira IFM OGS200, M18, alcance de 20 m, IP67, conexão M12

Confirme no projeto que a função necessária é de transmissor por barreira e identifique o receptor compatível antes da instalação.
Verifique se o ponto de montagem aceita rosca M18 x 1 e se o conjunto transmissor-receptor pode ser posicionado dentro do alcance especificado.
Instale o transmissor com as duas porcas de fixação incluídas, sem exceder condições mecânicas não especificadas; consulte o desenho e as instruções do fabricante.
Conecte o cabo ou acessório adequado à conexão M12 codificação A de 4 contatos. Consulte o datasheet para confirmar a pinagem antes de energizar.
Alimente o dispositivo dentro da faixa de 10...36 V DC e respeite as instruções elétricas do fabricante.
Alinhe transmissor e receptor e verifique o estado de operação conforme o datasheet e os indicadores disponíveis no sistema.

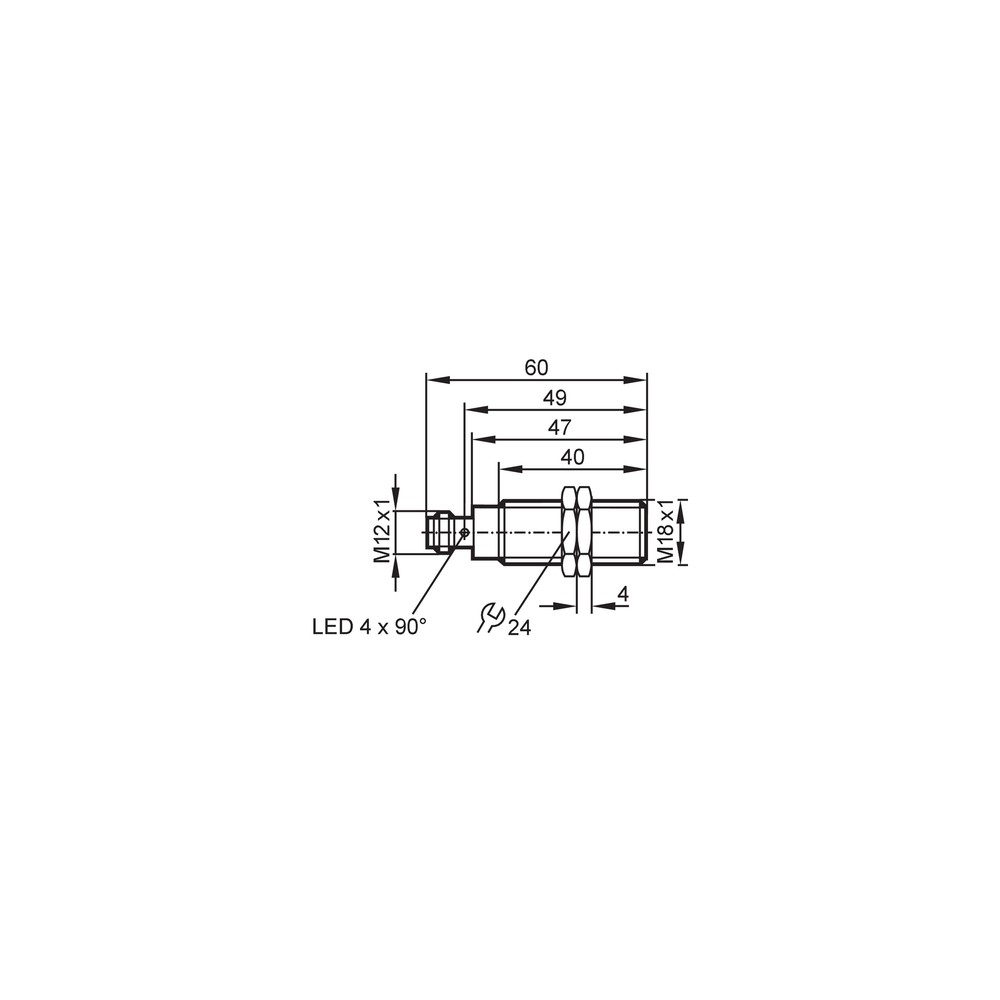

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a interrupção ou presença do objeto.	Transmissor e receptor podem estar desalinhados, ou o receptor pode não ser compatível; a ficha não identifica o receptor do OGS200.	Confira o alinhamento e a distância entre os componentes; valide o modelo do receptor e as instruções do fabricante.
O transmissor não apresenta operação após a instalação.	Alimentação ausente, fora da faixa especificada ou ligação incompatível com a pinagem.	Meça a alimentação no ponto de conexão e compare com a faixa de 10...36 V DC; confirme a pinagem no datasheet antes de alterar a ligação.
A conexão M12 não acopla corretamente ou o sistema apresenta falha elétrica após a conexão.	Conector com codificação, número de contatos ou pinagem incompatíveis com a instalação.	Verifique se a conexão é M12 codificação A com 4 contatos e confira a atribuição dos pinos no datasheet e no cabo utilizado.
O funcionamento fica intermitente após montagem ou durante operação no local.	Condições de instalação, temperatura ou proteção do conjunto podem não corresponder às especificações; a ficha não fornece diagnóstico específico para essa falha.	Confira a temperatura ambiente, a integridade e o acoplamento das conexões e se a instalação respeita as instruções de proteção IP67 do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OGS200 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGS200 e o que acompanha?

É um transmissor fotoelétrico por barreira. A ficha informa que o produto acompanha duas porcas de fixação; não identifica um receptor incluído.

Esse transmissor serve para um sistema com qual alcance e alimentação?

O alcance informado é de 20 m e a alimentação especificada é de 10...36 V DC. Confirme o receptor e as condições de instalação no datasheet.

O OGS200 funciona sozinho, sem receptor?

Não deve ser tratado como sensor autônomo: a ficha o identifica como transmissor por barreira. Ela não identifica o receptor necessário nem confirma um modelo específico.

Posso usar o OGS200 em um sistema que exige IO-Link ou outro protocolo?

A ficha não especifica IO-Link nem outro protocolo de comunicação, portanto não é possível confirmar essa compatibilidade. Verifique os requisitos do sistema com o fabricante.

O transmissor está ligado, mas o sistema não detecta o objeto; o que verifico?

Verifique primeiro o alinhamento e a distância entre transmissor e receptor, além da compatibilidade do receptor. A ficha não identifica um receptor específico para o OGS200.

O sensor não dá sinal depois de conectado; preciso trocar a peça?

Antes de trocar, confira se a alimentação está entre 10 e 36 V DC e se a pinagem foi feita conforme o datasheet. Verifique também a compatibilidade da conexão M12 codificação A com 4 contatos.

Compro só o OGS200 ou preciso de um conjunto?

A ficha descreve o OGS200 como transmissor e informa duas porcas de fixação incluídas, mas não identifica um conjunto transmissor-receptor. Se a aplicação exigir uma barreira completa, confirme separadamente o receptor compatível.

Quando devo escolher o OGS200 em vez de outro sensor?

Escolha-o quando o projeto exigir transmissor fotoelétrico por barreira com alcance de 20 m, montagem M18 x 1 e conexão M12 especificada. Para outra tecnologia, alcance ou interface não informados, compare os requisitos com o datasheet antes de selecionar.

Como faço a ligação elétrica do OGS200?

Use a conexão M12 codificação A de 4 contatos e alimentação de 10...36 V DC. Consulte a pinagem do datasheet antes de energizar; não deduza a função dos pinos apenas pela quantidade de contatos.

Como faço a instalação mecânica e verifico a barreira?

A montagem é por rosca M18 x 1 e o produto inclui duas porcas de fixação. Posicione e alinhe o transmissor com o receptor conforme as instruções do fabricante e confirme as dimensões no desenho em escala.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção em que um transmissor e um receptor formam uma barreira óptica. (Ref.: princípio de funcionamento — sensores fotoelétricos por barreira.)

Transmissor

Elemento que emite a luz utilizada pelo sistema de barreira; a ficha identifica o OGS200 como transmissor. (Ref.: transmissor / receptor — transmissor.)

Alcance

Distância de operação declarada para a aplicação do sensor, sujeita às condições indicadas pelo fabricante. (Ref.: alcance — 20 m.)

IP67

Grau de proteção declarado para o invólucro; consulte o datasheet para as condições de instalação e uso. (Ref.: grau de proteção — IP67.)

M12 codificação A

Tipo de conexão elétrica especificado para o produto, com quatro contatos. (Ref.: conexão elétrica — 1 x M12; codificação A; contatos: 4.)
