Sensor Retro-Reflexivo a Laser IFM OGP700 15m PNP

Pré-visualizar: OGP700 IFM - Sensor Retro-Reflexivo a Laser IFM Automação Industrial 15m PNP M12

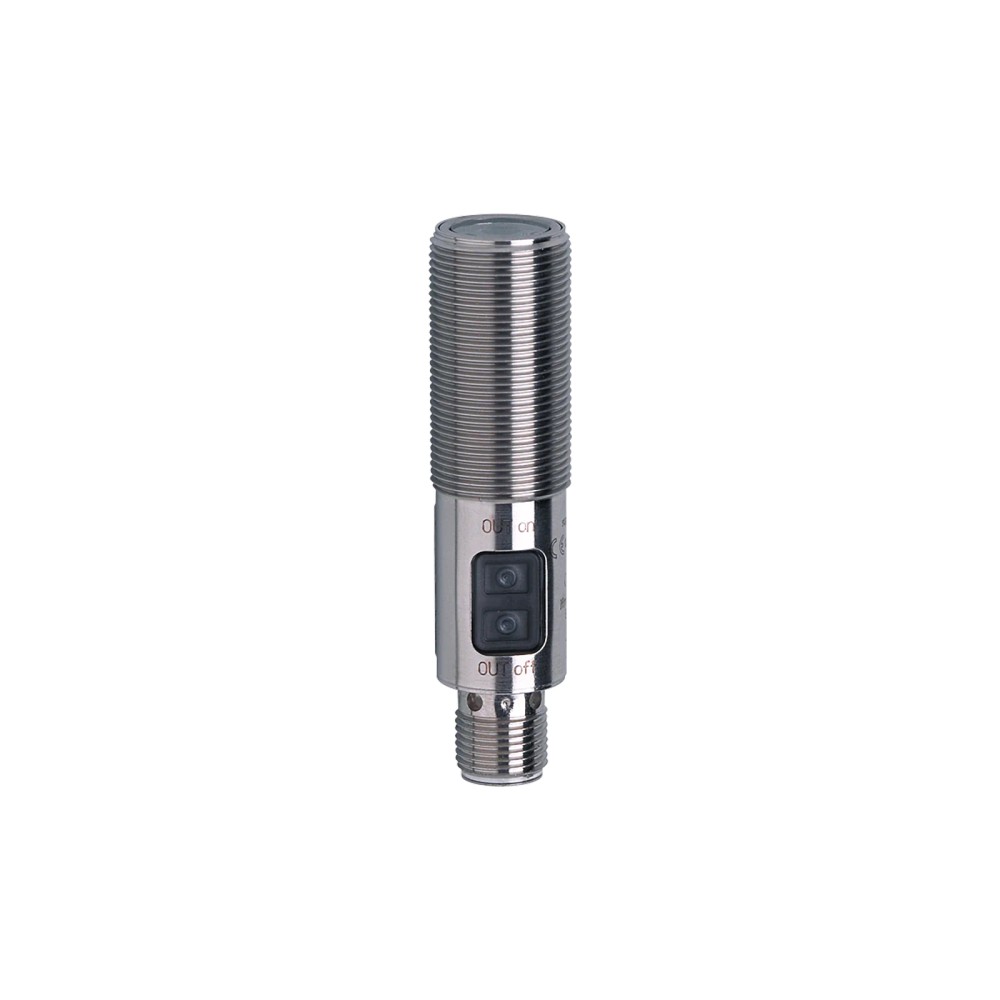

OGP700 IFM - Sensor Retro-Reflexivo a Laser IFM Automação Industrial 15m PNP M12

Imagem meramente ilustrativa

R$ 2.904,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP700
EAN: 4021179173186
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OGP700 IFM - Sensor Retro-Reflexivo a Laser IFM Automação Industrial 15m PNP M12"

Destaques do Produto

Tecnologia

Retro-reflexivo a laser, luz vermelha de 655 nm

Alcance

Até 15 m com refletor prismático indicado

Tipo de saída

PNP

Alimentação

10...36 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Corpo roscado M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retro-reflexivo a laser IFM OGP700, M18, 15 m, saída PNP, conexão M12

O IFM OGP700 é um sensor fotoelétrico retro-reflexivo a laser para detecção de objetos em aplicações industriais. Opera com luz vermelha e alcance de até 15 m sobre refletor prismático especificado, com saída PNP e comutação Claro/Escuro programável. Possui conexão elétrica M12, proteção IP65/IP67 e filtro de polarização.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retro-reflexivo a laser
Alcance sobre refletor prismático	0,2...15 m; refletor prismático Ø 80 E20005
Saída	PNP; modo Claro/Escuro programável
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10...36 V DC
Frequência de comutação	2.000 Hz
Grau de proteção	IP65 e IP67
Construção e dimensões	M18 x 1; comprimento de 72 mm
Temperatura ambiente	-10...60 °C
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais que utilizem sensor retro-reflexivo e refletor prismático compatível.
Instalações com alimentação de 10...36 V DC e entrada de controle compatível com saída PNP.
Montagem em rosca M18 x 1 e conexão elétrica M12 de 4 contatos, codificação A.
Ambientes dentro da faixa de -10...60 °C, quando forem requeridas as proteções IP65/IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, pois a ficha especifica saída PNP.
Sistemas cuja alimentação esteja fora de 10...36 V DC.
Instalações que exijam alcance superior a 15 m sobre o refletor prismático especificado.
Aplicações que necessitem de grau de proteção superior ao IP65/IP67 informado.

APLICAÇÕES E USO

Aplicação industrial de detecção de presença ou passagem de objetos usando sensor retro-reflexivo e refletor prismático; o alcance declarado é de 0,2...15 m com o refletor Ø 80 E20005.
Integração em sistemas de automação com entrada compatível com saída PNP e alimentação de 10...36 V DC. Esta descrição contextualiza os dados de interface da ficha, sem especificar um controlador particular.
Instalação em ambiente dentro de -10...60 °C e que requeira os graus de proteção IP65/IP67 especificados.
A ficha descreve uso industrial e automação industrial, mas não identifica materiais de alvo, velocidades de linha ou condições específicas de contaminação; confirme esses requisitos na aplicação e no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor retro-reflexivo a laser IFM OGP700, M18, 15 m, saída PNP, conexão M12, verifique estes pontos:

Escolha o OGP700

Quando a aplicação requer detecção retro-reflexiva a laser, alcance dentro de 0,2...15 m com o refletor prismático Ø 80 E20005, saída PNP, alimentação de 10...36 V DC e montagem M18 x 1.

Avalie outra configuração

Procure outro sensor se o circuito exigir saída NPN, alimentação fora da faixa indicada, alcance além de 15 m com o refletor especificado ou conexão mecânica diferente de M18 x 1. Confirme também a compatibilidade do conector M12 e da entrada do controlador com a pinagem e o sinal do sensor.

Considere o método de detecção

O OGP700 depende de um refletor prismático para operação retro-reflexiva. Se a instalação não puder utilizar refletor, avalie outra tecnologia de detecção; a ficha não especifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGP700	Código do produto informado no anúncio e na ficha.
Marca	IFM	Fabricante indicado para o produto.
Categoria	Sensor fotoelétrico; sensor retro-reflexivo a laser	Tipo de produto para aplicações industriais e automação industrial.
Princípio de funcionamento	Retro-reflexivo	A detecção utiliza refletor prismático.
Tipo de luz	Luz vermelha	Tecnologia óptica indicada na ficha.
Comprimento de onda	655 nm	Comprimento de onda da emissão informado pelo fabricante.
Filtro de polarização	Sim	Característica especial indicada na ficha.
Classe de proteção do laser	1	Classificação declarada pelo fabricante.
Diâmetro máximo da mancha de luz	78 mm	Valor informado na ficha do produto.
Menor objeto reconhecível	3 mm a 1 m; 20 mm a 15 m	Valores declarados para as distâncias indicadas.
Refletor e alcance	0,2...15 m com refletor prismático Ø 80 E20005	Alcance especificado com o refletor identificado.
Alcance ajustável	Sim	A ficha indica ajuste do alcance/detecção.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA a 24 V	Consumo informado na condição de alimentação indicada.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Proteção especificada; atuação por impulso.
EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Observação de fornecimento informada pelo fabricante.

Saídas e chaveamento
Função elétrica	PNP	Tipo de saída de chaveamento.
Modo de comutação	Claro/Escuro, programável	A ficha informa os dois modos selecionáveis.
Ajuste de fábrica	Obscurecimento	Configuração de fábrica declarada.
Frequência de comutação DC	2.000 Hz	Frequência máxima de chaveamento informada.
Corrente constante máxima da saída DC	200 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de chaveamento.
Indicador de estado	1 LED amarelo de status de chaveamento	Indicação visual informada na ficha.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector e número de contatos especificados.

Condições ambientais e proteção
Temperatura ambiente	-10...60 °C	Faixa de operação declarada.
Grau de proteção	IP65; IP67	Graus de proteção informados pelo fabricante.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca do corpo para montagem.
Comprimento	72 mm	Comprimento do sensor informado.
Formato do invólucro	Forma construtiva de rosca	Configuração mecânica declarada.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material do corpo informado.
Material do painel de comando	PA	Material indicado na composição do produto.
Material da vedação	EPDM	Material indicado na ficha.
Material do botão	TPU	Material indicado na ficha.
Material do protetor frontal	PMMA	Material da lente/protetor frontal informado.
Peso	63,5 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Instalação e vida útil
Porcas de fixação	2 incluídas	Material incluído informado na ficha.
Vida útil típica	50.000 h	Valor declarado na ficha do produto.
MTTF	600 anos	Valor informado pelo fabricante; não equivale a garantia nem a vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de chaveamento PNP.

• Compatibilidade de sinal: entrada de controle compatível com saída PNP, respeitando os limites elétricos especificados.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10...36 V DC; saída de chaveamento PNP, corrente constante máxima de 200 mA e queda de tensão máxima de 2,5 V. A pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Não possui conexão de processo para fluido informada. A montagem mecânica é por corpo roscado M18 x 1; o sistema óptico retro-reflexivo requer refletor prismático. A ficha cita o refletor Ø 80 E20005 para o alcance indicado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou entrada digital compatível com saída PNP, respeitando os limites elétricos do sensor.	✓	A saída é PNP; a corrente constante máxima especificada é 200 mA e a queda de tensão máxima é 2,5 V.
Alimentação em corrente contínua entre 10 e 36 V.	✓	A faixa de tensão de operação especificada é 10...36 V DC.
Aplicação retro-reflexiva com refletor prismático Ø 80 E20005, a distância dentro de 0,2...15 m.	✓	Essa condição corresponde ao alcance declarado para o refletor indicado.
Sistema que exige saída NPN ou comunicação por protocolo digital específico.	✗	A ficha informa saída PNP e não especifica protocolo digital; não há evidência de saída NPN ou comunicação digital.
Montagem que requer rosca diferente de M18 x 1.	✗	A dimensão de montagem informada é M18 x 1; não há adaptadores ou outras roscas especificados.
Aplicação sem refletor prismático.	✗	O princípio de funcionamento é retro-reflexivo e a ficha especifica alcance sobre refletor prismático.

INSTALAÇÃO

Como instalar o Sensor retro-reflexivo a laser IFM OGP700, M18, 15 m, saída PNP, conexão M12

Confirme que a aplicação utiliza detecção retro-reflexiva e o refletor prismático adequado; para o alcance informado, consulte o refletor Ø 80 E20005.
Verifique se a estrutura aceita montagem roscada M18 x 1 e comprimento de sensor de 72 mm.
Fixe o sensor com as duas porcas incluídas e posicione-o voltado para o refletor, respeitando o alinhamento óptico necessário à detecção.
Conecte o sensor por M12, codificação A, 4 contatos; confirme a pinagem no datasheet antes de energizar.
Verifique se a alimentação está entre 10 e 36 V DC e se a entrada conectada aceita saída PNP, respeitando os limites de corrente e tensão da saída.
Energize e teste a detecção; selecione o modo Claro/Escuro necessário à lógica da aplicação e observe o LED amarelo de status.

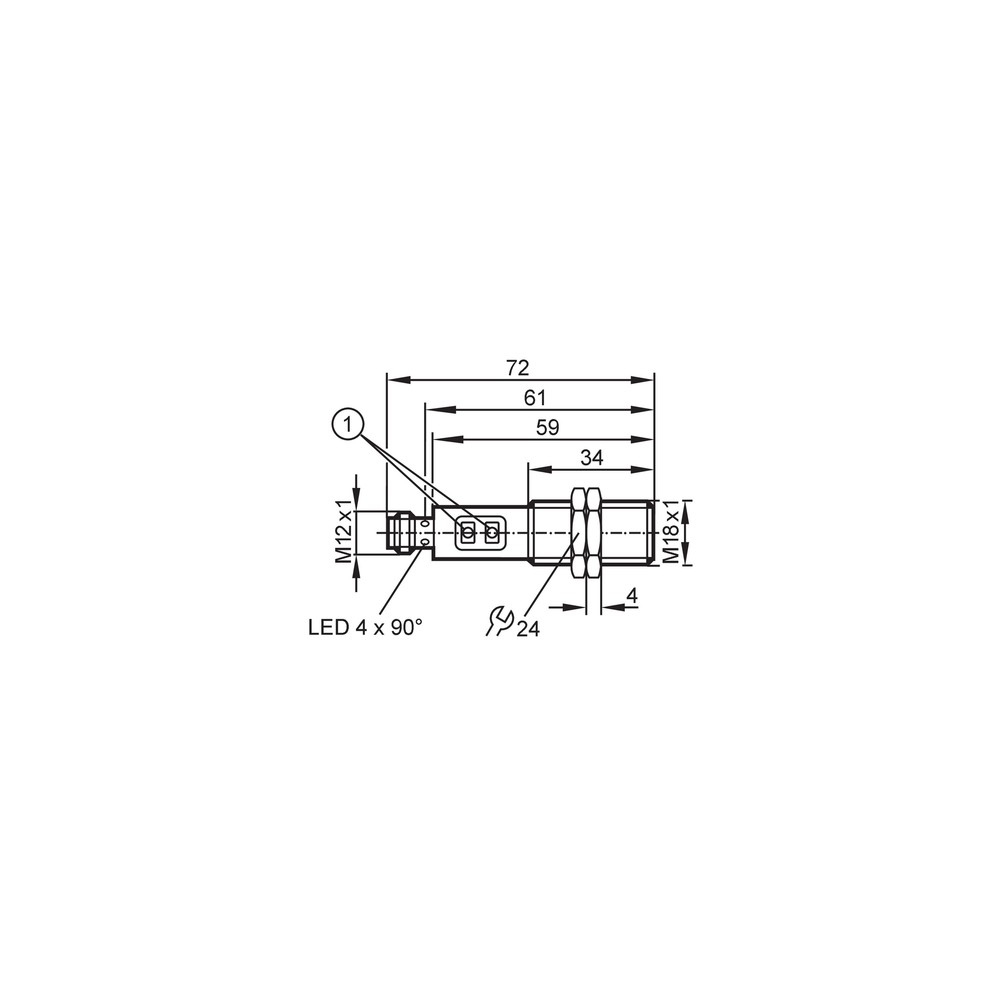

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando um objeto passa.	Alimentação fora da faixa especificada, ligação incompatível com saída PNP, desalinhamento óptico ou refletor ausente/inadequado.	Meça a alimentação nos terminais, confira a pinagem no datasheet e verifique alinhamento e presença do refletor prismático.
A saída permanece ativa ou inativa apesar da detecção.	Modo Claro/Escuro selecionado diferente da lógica esperada pela aplicação ou ajuste de fábrica de obscurecimento não considerado.	Observe o LED de status e confirme no ajuste do sensor qual modo está selecionado; compare a resposta com a lógica da entrada conectada.
Detecção instável ou intermitente.	Alinhamento inadequado entre sensor e refletor ou condição óptica da instalação que impede retorno estável do feixe.	Confira a orientação do sensor e do refletor, a distância de instalação e a estabilidade do indicador durante o teste.
A saída não aciona a entrada do controlador ou apresenta falha elétrica.	Entrada não compatível com PNP ou circuito excedendo os limites da saída, como 200 mA de corrente constante máxima ou queda de tensão de 2,5 V.	Confirme o tipo de entrada do controlador e meça a carga e a tensão no circuito; compare os valores com os limites informados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OGP700 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGP700 e para que tipo de aplicação serve?

É um sensor fotoelétrico retro-reflexivo a laser para detecção de objetos em aplicações industriais. Funciona com refletor prismático e fornece saída de chaveamento PNP.

Qual é o alcance e qual refletor está especificado?

O alcance informado é de 0,2...15 m com o refletor prismático Ø 80 E20005. O alcance efetivo depende da instalação e do refletor utilizado.

O sensor funciona com uma entrada NPN?

A ficha especifica saída PNP, não NPN. Confirme que a entrada do equipamento conectado é compatível com PNP antes da instalação.

Posso usar o OGP700 sem refletor?

Não como sensor retro-reflexivo conforme o princípio informado: a ficha especifica funcionamento com refletor prismático. Para uma instalação sem refletor, avalie outra tecnologia de detecção.

O que acompanha o produto?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Se o sensor não detecta, o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação de 10...36 V DC, a pinagem M12 no datasheet, o alinhamento com o refletor e a compatibilidade PNP da entrada conectada.

A saída fica no estado errado para a lógica da máquina; o que conferir?

Confira o modo Claro/Escuro programável e o ajuste de fábrica em obscurecimento. Use o LED amarelo de status para observar o chaveamento durante o teste.

Devo escolher este sensor ou um modelo de saída NPN?

Escolha o OGP700 quando o sistema aceitar saída PNP e atender aos demais limites elétricos. Se a entrada exigir NPN, selecione uma versão com essa saída; a ficha não identifica um modelo alternativo específico.

O sensor serve para uma instalação que exige mais de 15 m?

A ficha informa alcance máximo de 15 m com o refletor prismático Ø 80 E20005. Para distâncias superiores, procure uma solução cujo alcance declarado cubra a distância requerida.

Como instalar e confirmar que o sensor está operando?

Monte-o na rosca M18 x 1, alinhe-o ao refletor e conecte o M12 conforme a pinagem do datasheet. Após conferir alimentação e compatibilidade PNP, teste a detecção observando o LED amarelo.

GLOSSÁRIO TÉCNICO

Sensor retro-reflexivo

Sensor óptico que utiliza um refletor para devolver a luz emitida e identificar alterações no caminho óptico. (Ref.: princípio de funcionamento retroreflexivo)

Saída PNP

Saída de chaveamento que deve ser conectada a uma entrada compatível com PNP, respeitando os limites elétricos especificados. (Ref.: função elétrica PNP)

Filtro de polarização

Recurso óptico indicado na ficha como característica especial do sensor; consulte o datasheet para condições detalhadas de aplicação. (Ref.: filtro de polarização disponível)

Grau de proteção IP

Classificação de proteção do invólucro conforme os graus declarados pelo fabricante. (Ref.: IP65 e IP67)

M18 x 1

Designação da rosca mecânica do corpo, utilizada para verificar a compatibilidade de montagem. (Ref.: designação da rosca M18 x 1)
