Sensor Retroreflexivo IFM OGP500

Pré-visualizar: OGP500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 5m M12 IP67

OGP500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 5m M12 IP67

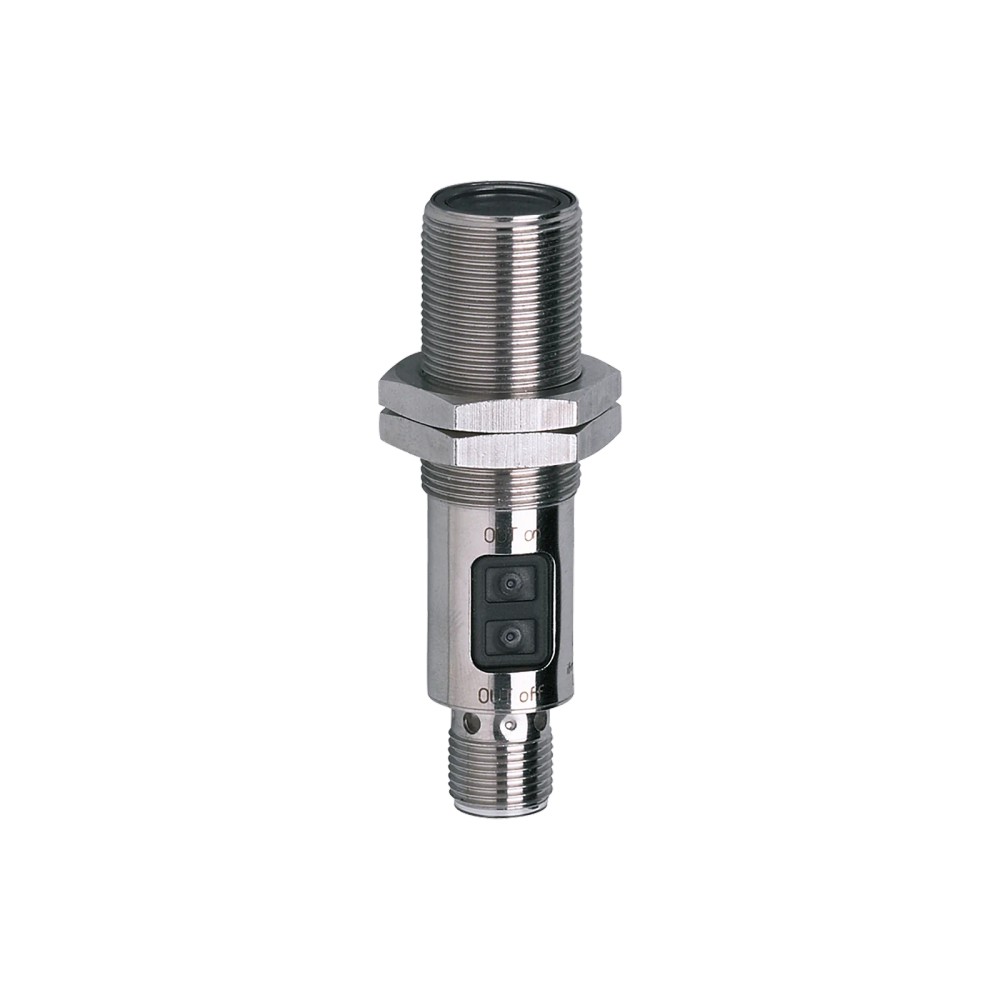

Imagem meramente ilustrativa

R$ 1.539,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP500
EAN: 4021179173179
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OGP500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 5m M12 IP67"

Destaques do Produto

Tecnologia

Retroreflexivo, com filtro de polarização

Alcance

Até 5 m com o refletor prismático especificado

Saída elétrica

PNP; comutação Claro/Escuro programável

Alimentação

10 a 36 V DC

Conexões

Elétrica M12 A, 4 contatos; mecânica M18 x 1

Proteção informada

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM OGP500, PNP, alcance de 5 m, conexão M12, IP67

O IFM OGP500 é um sensor fotoelétrico retroreflexivo para detecção de objetos em aplicações industriais e de automação. Usa luz vermelha e filtro de polarização, com alcance de até 5 m em refletor prismático especificado pelo fabricante. Possui saída PNP e modo Claro/Escuro programável. A conexão elétrica é M12 e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Alcance sobre refletor prismático	0,03 a 5 m; refletor Ø 80 E20005
Saída	PNP; modo Claro/Escuro programável
Fonte de luz	Luz vermelha, comprimento de onda de 624 nm
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP67
Conexão mecânica	Rosca M18 x 1; comprimento de 72 mm
Temperatura de operação	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção industrial de objetos em arranjos retroreflexivos, com refletor prismático compatível e alcance dentro da faixa especificada.
Instalações com alimentação DC entre 10 e 36 V e entrada de controle compatível com saída PNP.
Montagem mecânica que aceite corpo roscado M18 x 1 e comprimento de 72 mm.
Aplicações que necessitem selecionar o modo Claro/Escuro programável.

⚠ Considere outro se precisa de:

Não selecione para alcance superior a 5 m sobre o refletor prismático Ø 80 E20005 indicado.
Não conecte a uma entrada que não seja compatível com saída PNP sem validar a interface elétrica do sistema.
Não utilize fora da faixa de alimentação de 10 a 36 V DC ou da temperatura de operação de -25 a 80 °C.
Não presuma compatibilidade com outros refletores, pinagens ou interfaces sem confirmação no datasheet e na documentação dos equipamentos envolvidos.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em ambientes industriais e de automação, em configuração retroreflexiva com refletor prismático.
Uso possível, condicionado à validação da aplicação: monitoramento de presença ou passagem de objetos em uma linha, desde que o arranjo óptico, o refletor, o alcance e a interface PNP atendam aos requisitos do sistema.
A faixa de 0,03 a 5 m é especificada para o refletor prismático Ø 80 E20005; não extrapole esse alcance para outros refletores sem confirmação do fabricante.
A operação deve permanecer dentro de 10 a 36 V DC e de -25 a 80 °C, conforme os dados da ficha.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM OGP500, PNP, alcance de 5 m, conexão M12, IP67, verifique estes pontos:

Escolha o OGP500 quando

A aplicação exigir detecção retroreflexiva, saída PNP, modo Claro/Escuro programável e alcance de até 5 m com o refletor prismático especificado. Confirme também alimentação de 10 a 36 V DC e espaço para montagem M18 x 1.

Considere outra configuração quando

A interface de controle não aceitar PNP, a alimentação ou a temperatura estiver fora dos limites informados, ou o alcance necessário exceder 5 m com o refletor indicado. A ficha não especifica o desempenho com outros refletores; valide essa combinação com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor retroreflexivo IFM OGP500	Identificação do modelo informado no anúncio.
SKU / Part Number	OGP500	Código de identificação do produto.
GTIN	4021179173179	Identificador comercial informado na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha; não representa aprovação para um processo específico.
Princípio de funcionamento	Sensor retroreflexivo	Requer arranjo retroreflexivo; a ficha informa alcance sobre refletor prismático.
Norma	EN 60947-5-2	Norma indicada nos dados técnicos do produto.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Tipo de luz informado pelo fabricante.
Comprimento de onda	624 nm	Comprimento de onda declarado para a fonte de luz.
Filtro de polarização	Disponível; característica especial: filtro de polarização	Recurso óptico indicado na ficha.
Alcance ajustável	Sim	Ajuste de alcance indicado como disponível; a ficha não detalha o procedimento.
Alcance sobre refletor prismático	0,03 a 5 m; refletor prismático Ø 80 E20005	Faixa declarada para o refletor especificado.
Diâmetro máximo da mancha de luz	200 mm	Valor informado nos dados técnicos; consulte o datasheet para a condição de referência.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa de alimentação declarada.
Consumo de corrente	20 mA	Valor informado na ficha.
Categoria de isolação	II	Classificação declarada pelo fabricante.
Queda de tensão máxima	2,5 V	Limite informado para a saída; considere na verificação da interface conectada.

Saídas e comutação
Saída de comutação	PNP	Tipo de saída indicado no anúncio e nos dados técnicos.
Modo de comutação	Claro/Escuro, programável	Modo de saída selecionável conforme a aplicação.
Ajuste de fábrica	Obscurecimento	Configuração de fábrica informada na ficha.
Corrente máxima de saída	150 mA; 200 mA a até 60 °C	Limites declarados; observe a condição de temperatura indicada para o valor de 200 mA.
Frequência de comutação DC	2000 Hz	Frequência de comutação declarada.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados técnicos.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado; não substitui o dimensionamento correto da instalação.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a ligação elétrica.

Conexão elétrica
Conector	1 x M12	Conexão elétrica indicada na ficha.
Codificação e contatos	Codificação A; 4 contatos	Dados do conector; consulte o datasheet para confirmar a atribuição dos contatos.

Condições ambientais
Grau de proteção	IP67	Grau informado pelo fabricante; observe as condições de montagem e conexão necessárias para manter a proteção.
Temperatura de operação	-25 a 80 °C	Faixa de temperatura declarada.
Proteção contra vibração	Sim	Característica indicada nos dados técnicos; a ficha não detalha níveis de ensaio.

Dados mecânicos e materiais
Forma construtiva	Invólucro roscado	Tipo construtivo indicado na ficha.
Rosca	M18 x 1	Dimensão mecânica da conexão roscada.
Comprimento	72 mm	Dimensão declarada para o corpo.
Materiais do invólucro	1.4404 (aço inoxidável / 316L), PA, LCP, EPDM e TPU	Materiais listados nos dados técnicos; a ficha não associa cada material a uma peça específica.
Material do protetor frontal	PMMA	Material declarado para o protetor frontal.
Peso	52,1 g	Peso informado no dataset do produto.

Indicadores e acessórios
Indicador de status	1 LED amarelo para status de chaveamento	Indicação visual informada nos dados técnicos.
Acessórios incluídos	2 porcas de fixação	Acessórios listados como incluídos na ficha.
Quantidade por embalagem	1 peça	Quantidade informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC e saída PNP; confirme a pinagem no datasheet antes da ligação. A ficha não identifica cabos ou dispositivos de controle específicos compatíveis.

Processo Conexão mecânica roscada M18 x 1. Sensor retroreflexivo para uso com refletor prismático; o alcance informado de 0,03 a 5 m refere-se ao refletor Ø 80 E20005. A rosca do sensor não substitui a verificação de montagem e alinhamento do refletor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle com interface compatível com saída PNP e alimentação de 10 a 36 V DC	✓	Essas características elétricas estão informadas para o OGP500; confirme a pinagem e os limites da entrada conectada.
Detecção retroreflexiva com refletor prismático Ø 80 E20005, dentro de 0,03 a 5 m	✓	Essa é a faixa sobre o refletor especificada na ficha.
Sistema que requer comunicação por protocolo digital	✗	A ficha informa saída de comutação PNP, mas não especifica protocolo de comunicação digital.
Instalação que exige alcance maior que 5 m com o refletor especificado	✗	O alcance máximo informado para essa combinação é 5 m.
Montagem que aceita rosca M18 x 1, com espaço para corpo de 72 mm	✓	A ficha informa invólucro roscado M18 x 1 e comprimento de 72 mm.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM OGP500, PNP, alcance de 5 m, conexão M12, IP67

Confira no datasheet a pinagem do conector M12 e os requisitos elétricos antes de energizar o sensor.
Verifique que a alimentação DC esteja entre 10 e 36 V e que a entrada do controle seja compatível com saída PNP.
Monte o sensor em suporte adequado à rosca M18 x 1 e ao comprimento de 72 mm, sem forçar o corpo ou o conector.
Posicione o refletor prismático especificado e alinhe sensor e refletor dentro do alcance indicado para essa combinação.
Configure o modo Claro/Escuro conforme a lógica requerida pela aplicação; a ficha informa obscurecimento como ajuste de fábrica.
Energize o conjunto e verifique o LED amarelo de status de chaveamento e a resposta da entrada de controle; consulte o datasheet se o comportamento não corresponder à configuração.

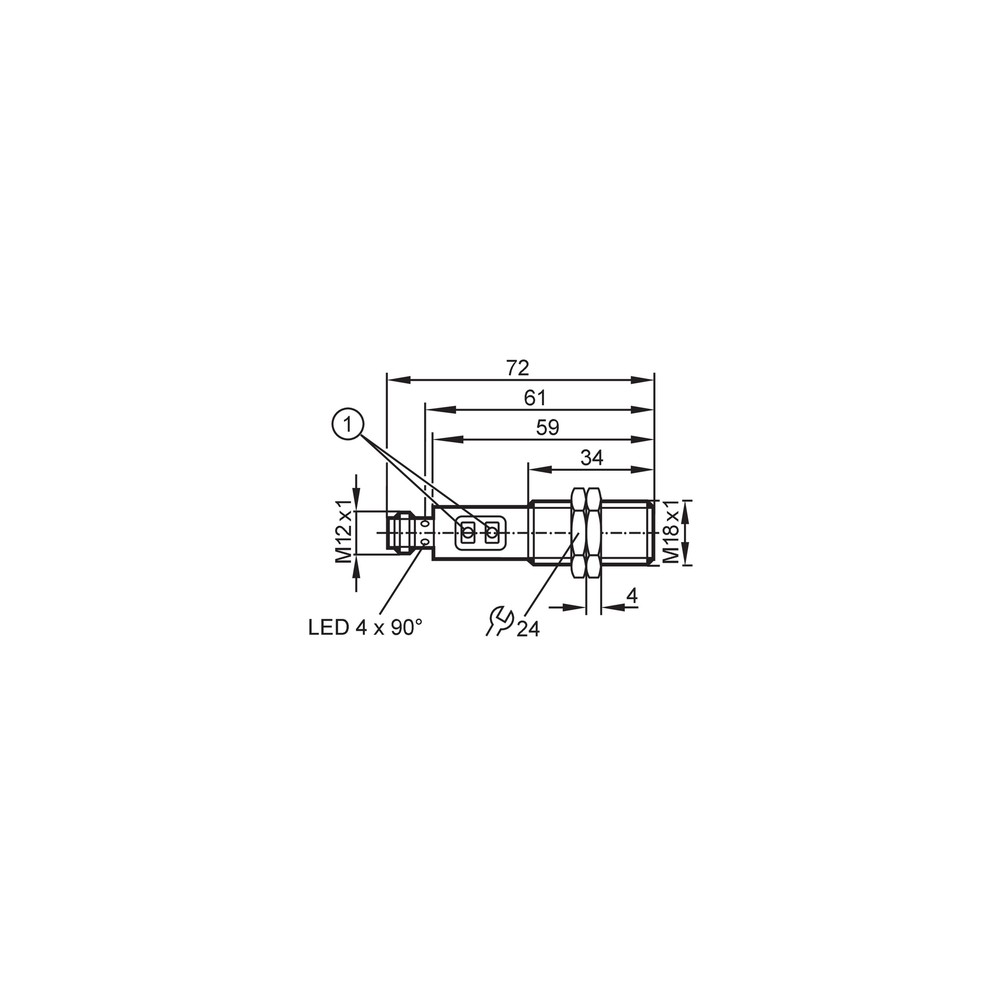

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a detecção.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída PNP e a entrada conectada.	Meça a alimentação nos terminais conforme o datasheet, confira a pinagem M12 e valide se a entrada aceita sinal PNP.
A detecção é instável ou não ocorre em toda a distância esperada.	Refletor diferente do especificado, desalinhamento ou distância fora da faixa declarada para o refletor.	Confirme o refletor prismático Ø 80 E20005, alinhe sensor e refletor e compare a distância com a faixa de 0,03 a 5 m.
A lógica de saída parece invertida em relação ao estado do objeto.	Modo Claro/Escuro configurado de forma diferente da lógica esperada; o ajuste de fábrica informado é obscurecimento.	Verifique a configuração de comutação e teste a saída nos estados com e sem objeto, conforme o procedimento do datasheet.
O LED de status não indica chaveamento esperado.	Ausência de alimentação adequada, condição óptica não atendida ou erro de ligação/entrada.	Confira a alimentação, o alinhamento óptico, o refletor e a pinagem; use o datasheet para interpretar o indicador e os estados de saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OGP500 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGP500 e para que serve?

É um sensor fotoelétrico retroreflexivo para detecção de objetos em aplicações industriais. Sua saída é PNP e o modo Claro/Escuro é programável.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação incluídas. A quantidade por embalagem é 1 peça.

Posso usar o OGP500 com qualquer entrada de CLP?

Não é possível confirmar compatibilidade com qualquer entrada. A ficha informa saída PNP; valide que a entrada do CLP aceite esse tipo de sinal e confira a pinagem no datasheet.

Ele funciona com um refletor prismático diferente do E20005?

A faixa de alcance declarada, de 0,03 a 5 m, refere-se ao refletor Ø 80 E20005. A ficha não confirma o desempenho com outros refletores, então essa combinação deve ser validada com a IFM.

O OGP500 serve para uma aplicação que exige mais de 5 m?

Não para a condição de alcance especificada: a ficha informa até 5 m com o refletor prismático Ø 80 E20005. Para uma distância maior, selecione uma configuração cuja faixa seja documentada para essa condição.

Posso ligar este sensor diretamente a uma entrada que não seja PNP?

A ficha especifica saída PNP e não documenta compatibilidade com entradas de outro tipo. Confirme a interface elétrica do sistema antes de conectar.

O sensor não comuta; o que devo verificar antes de substituir?

Verifique primeiro a alimentação de 10 a 36 V DC, a pinagem do conector M12 e a compatibilidade da entrada com PNP. Depois confira alinhamento e refletor conforme o datasheet.

A saída está funcionando ao contrário do esperado; o que pode ser?

O modo Claro/Escuro pode não corresponder à lógica requerida; a configuração de fábrica informada é obscurecimento. Confira e ajuste o modo conforme as instruções do fabricante.

Como devo instalar e alinhar o sensor?

Fixe-o em suporte compatível com M18 x 1 e alinhe-o ao refletor prismático especificado, mantendo a distância dentro da faixa indicada. Consulte o datasheet para pinagem e procedimento de configuração.

O OGP500 é a melhor opção se eu preciso de comunicação por protocolo digital?

A ficha informa saída de comutação PNP, mas não especifica protocolo digital. Se o sistema exigir comunicação por protocolo, confirme a interface necessária com o fabricante antes de selecionar o sensor.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que opera em arranjo com um refletor para detectar a condição de retorno óptico. (Ref.: princípio de funcionamento: retroreflexivo)

Filtro de polarização

Recurso óptico indicado na ficha para o funcionamento do sensor retroreflexivo. (Ref.: característica especial: filtro de polarização)

Saída PNP

Tipo de saída de comutação especificado para a conexão com uma entrada elétrica compatível. (Ref.: saída de comutação: PNP)

Modo Claro/Escuro

Configuração programável do comportamento de comutação do sensor. (Ref.: modo de comutação: Claro/Escuro; ajuste de fábrica: obscurecimento)

IP67

Grau de proteção declarado para o invólucro do produto; a manutenção da proteção depende das condições corretas de instalação e conexão. (Ref.: grau de proteção: IP67)
