Sensor Retroreflexivo IFM OGP301

Pré-visualizar: OGP301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia PNP 4m M18 IP69K

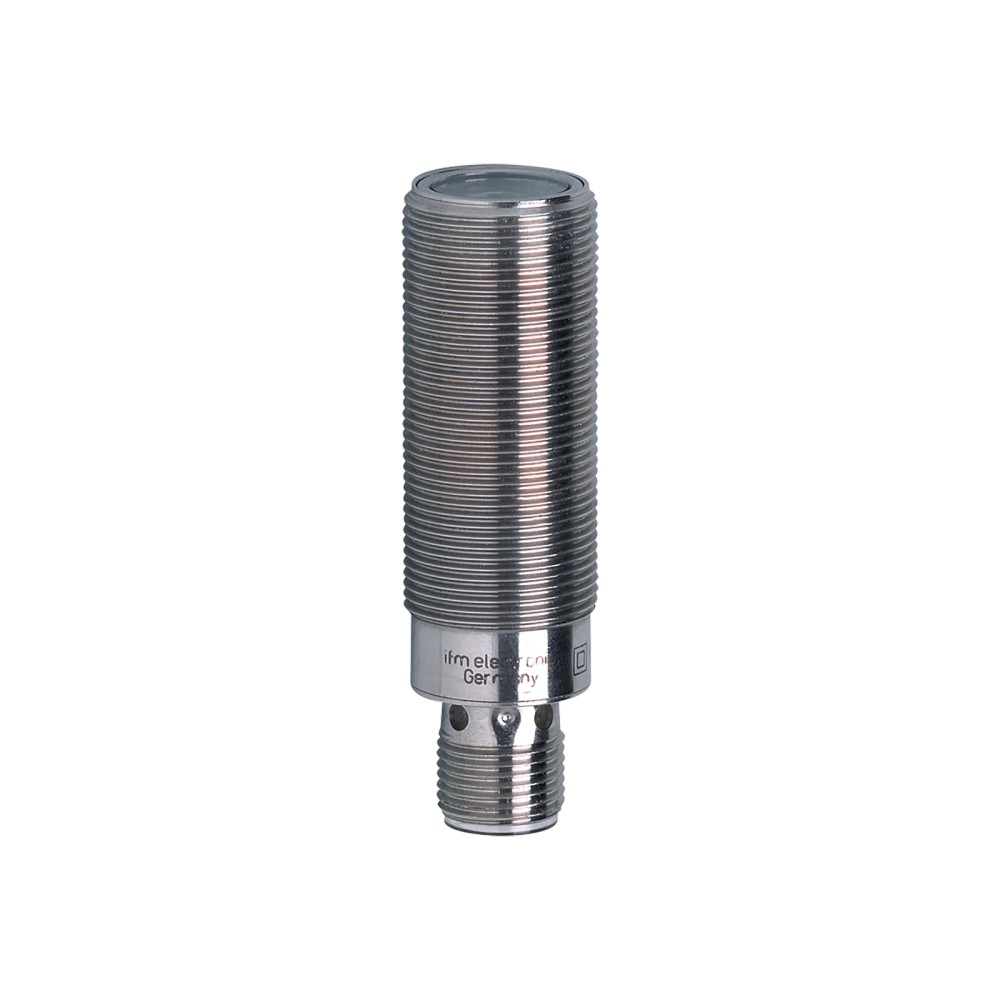

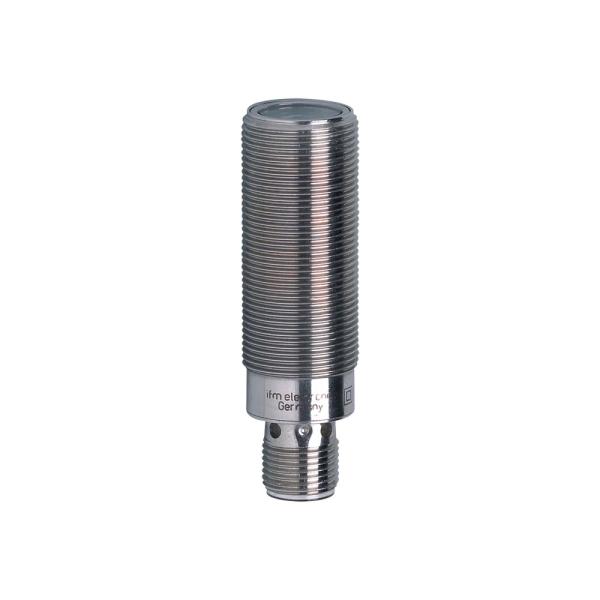

OGP301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia PNP 4m M18 IP69K

Imagem meramente ilustrativa

R$ 1.569,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP301
EAN: 4021179240062
NCM do produto: 85365090

Destaques do Produto Princípio...mais

Fechar menu

Saiba mais sobre: "OGP301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia PNP 4m M18 IP69K"

Destaques do Produto

Princípio

Retroreflexivo, com filtro de polarização

Alcance

Até 4 m com refletor prismático Ø 80 E20005

Tipo de saída

PNP

Alimentação

10...36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Rosca M18 x 1; comprimento de 60 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM OGP301, PNP, alcance de 4 m, rosca M18 x 1, conexão M12, IP69K

O IFM OGP301 é um sensor fotoelétrico retroreflexivo para detectar objetos por meio de um refletor prismático. É indicado pelo fabricante para aplicações na indústria alimentícia e de bebidas. Possui saída PNP, luz vermelha e alcance de até 4 m com o refletor especificado. Seu invólucro em aço inoxidável 316L e grau de proteção IP65, IP67, IP68 e IP69K constam na ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo, com filtro de polarização
Alcance sobre refletor	0,03...4 m com refletor prismático Ø 80 E20005
Saída	PNP; comutação com luz
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Rosca e dimensões	M18 x 1; comprimento de 60 mm
Proteção	IP65, IP67, IP68 e IP69K
Materiais	Invólucro em aço inoxidável 1.4404 (316L); vedação EPDM; protetor frontal PMMA
Condições e frequência	Temperatura ambiente: -25...80 °C; frequência de comutação DC: 1000 Hz
Identificação	Código OGP301; GTIN 4021179240062

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica retroreflexiva em aplicações da indústria alimentícia e de bebidas, conforme aplicação informada pelo fabricante.
Instalações que utilizem saída PNP e alimentação de 10...36 V DC.
Montagem compatível com rosca M18 x 1 e conexão elétrica M12, codificação A, 4 contatos.
Aplicações em que o alcance requerido não exceda 4 m e seja utilizado o refletor prismático especificado E20005 Ø 80.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação que exija saída NPN: a ficha identifica a saída como PNP.
Não selecionar para alcance acima de 4 m com o refletor informado; esse valor é o limite declarado para o refletor prismático Ø 80 E20005.
Não usar fora da faixa de alimentação de 10...36 V DC ou da temperatura ambiente de -25...80 °C indicada na ficha.
Não presumir compatibilidade com outros refletores, conectores ou entradas de controlador sem validar as especificações elétricas e mecânicas correspondentes.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção retroreflexiva na indústria alimentícia e de bebidas; o alcance informado é de 0,03...4 m com refletor prismático Ø 80 E20005.
Possibilidade de uso em uma linha de produção para detectar a presença de objetos diante do sensor, desde que a instalação utilize o princípio retroreflexivo e respeite o alcance, a alimentação e a saída especificados. Essa descrição é uma aplicação inferida; validar geometria, refletor e condições reais no datasheet.
Para ambientes com exposição a condições de proteção declaradas, considerar os graus IP65, IP67, IP68 e IP69K, sem extrapolar as condições de ensaio ou presumir compatibilidade com agentes de limpeza não especificados.
A operação deve permanecer dentro da temperatura ambiente de -25...80 °C e da alimentação de 10...36 V DC.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM OGP301, PNP, alcance de 4 m, rosca M18 x 1, conexão M12, IP69K, verifique estes pontos:

Escolha o OGP301 quando

A aplicação exigir detecção retroreflexiva, saída PNP, alimentação de 10...36 V DC, conexão M12 codificação A com 4 contatos e alcance de até 4 m com o refletor prismático E20005 Ø 80.

Verifique outra configuração quando

O sistema exigir saída NPN, alcance superior ao declarado, alimentação fora de 10...36 V DC ou temperatura ambiente fora de -25...80 °C. Compare os requisitos da instalação com a ficha técnica antes de definir outro modelo.

Confirme a montagem antes da compra

Verifique se o suporte aceita rosca M18 x 1 e se o cabo ou conector da instalação corresponde à conexão M12 codificação A, 4 contatos. A ficha não informa compatibilidade universal com refletores ou cabos de terceiros.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Código do produto / SKU / Part number	OGP301	Identificação do modelo no anúncio e na ficha.
GTIN	4021179240062	Código global de identificação informado.
Tipo de produto	Sensor fotoelétrico retroreflexivo	Princípio de funcionamento declarado.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação informada nos dados do produto.
Característica especial	Filtro de polarização	Recurso declarado para o sensor.

Dados ópticos e de detecção
Tipo de luz	Luz vermelha	Fonte de luz declarada.
Comprimento de onda	624 nm	Valor informado na ficha.
Alcance sobre refletor prismático	0,03...4 m, com refletor prismático Ø 80 E20005	Faixa declarada para o refletor especificado.
Ajuste de alcance	Não ajustável	A ficha informa que o alcance de detecção não é ajustável.
Diâmetro máximo da mancha de luz	160 mm	Valor máximo informado na ficha.
Filtro polarizador	Disponível	Característica indicada para o sensor.

Dados elétricos e alimentação
Tensão de operação	10...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	15 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classe declarada pelo fabricante.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Observação indicada nos dados do produto.
EMC	EN 60947-5-2	Norma informada para compatibilidade eletromagnética.

Saída de chaveamento
Função elétrica	PNP	Tipo de saída indicado na ficha.
Função de saída	Comutação com luz	Modo de comutação declarado.
Frequência de comutação DC	1000 Hz	Frequência informada para operação em DC.
Corrente contínua máxima da saída de comutação DC	150 mA; 200 mA até 60 °C	Limites declarados; observar a condição de temperatura indicada para o valor de 200 mA.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída em DC.
Proteção contra curto-circuito	Sim; por impulso	Tipo de proteção declarado.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração declarada; consultar o datasheet para a pinagem.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa operacional declarada.
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas na ficha; observar as condições de ensaio e instalação do fabricante.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão de montagem declarada.
Dimensões	M18 x 1; comprimento L = 60 mm	Dimensões informadas na ficha.
Formato do invólucro	Forma construtiva de roscas	Descrição mecânica indicada nos dados do produto.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado.
Material da vedação	EPDM	Material declarado.
Material do protetor frontal/lente	PMMA	Material declarado para o protetor frontal.
Peso	55,2 g	Peso informado nos dados do produto.

Displays e fornecimento
Indicador de estado de comutação	1 x LED amarelo	Indicador informado na ficha.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.
MTTF	500 anos	Valor informado no dataset; interpretar conforme condições e metodologia do fabricante.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação; não atribuir compatibilidade com IO-Link ou outro protocolo.

• Saída de chaveamento PNP; a compatibilidade com a entrada do controlador depende de sua configuração elétrica.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 10...36 V DC; saída PNP. Conferir a pinagem no datasheet antes de ligar. A ficha também informa proteção contra curto-circuito por impulso, sobrecarga e inversão de polaridade.

Processo Não há conexão de processo fluido especificada. Montagem mecânica por rosca M18 x 1; isso não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com saída PNP e alimentação dentro de 10...36 V DC	✓	Tipo de saída e faixa de alimentação declarados na ficha; confirmar a pinagem e os limites da entrada do controlador.
Controlador que exige sinal NPN	✗	O OGP301 está especificado com saída PNP.
Instalação com conexão elétrica M12 codificação A, 4 contatos	✓	Essa configuração de conexão consta na ficha; a correspondência de cabo e pinagem deve ser verificada.
Detecção retroreflexiva a até 4 m com refletor E20005 Ø 80	✓	A ficha declara alcance de 0,03...4 m para esse refletor.
Alcance superior a 4 m com o refletor especificado	✗	Excede o alcance máximo declarado para a combinação informada.
Montagem em rosca M18 x 1	✓	Rosca M18 x 1 declarada; verificar espaço e suporte da instalação.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM OGP301, PNP, alcance de 4 m, rosca M18 x 1, conexão M12, IP69K

Confirme no datasheet que a saída PNP, a alimentação de 10...36 V DC e a conexão M12 codificação A são compatíveis com o circuito de controle.
Verifique a posição de montagem e se o suporte aceita a rosca M18 x 1; consulte o desenho dimensional para o comprimento de 60 mm.
Instale o refletor prismático E20005 Ø 80 adequado à aplicação e posicione-o no eixo óptico do sensor.
Conecte o M12 seguindo a pinagem indicada pelo fabricante; não deduza a função dos contatos sem consultar o datasheet.
Alimente o sensor dentro da faixa especificada e confira o LED amarelo de estado de comutação durante a detecção.
Teste a detecção na distância e nas condições reais de operação; confirme que o alcance não ultrapassa 4 m com o refletor especificado.

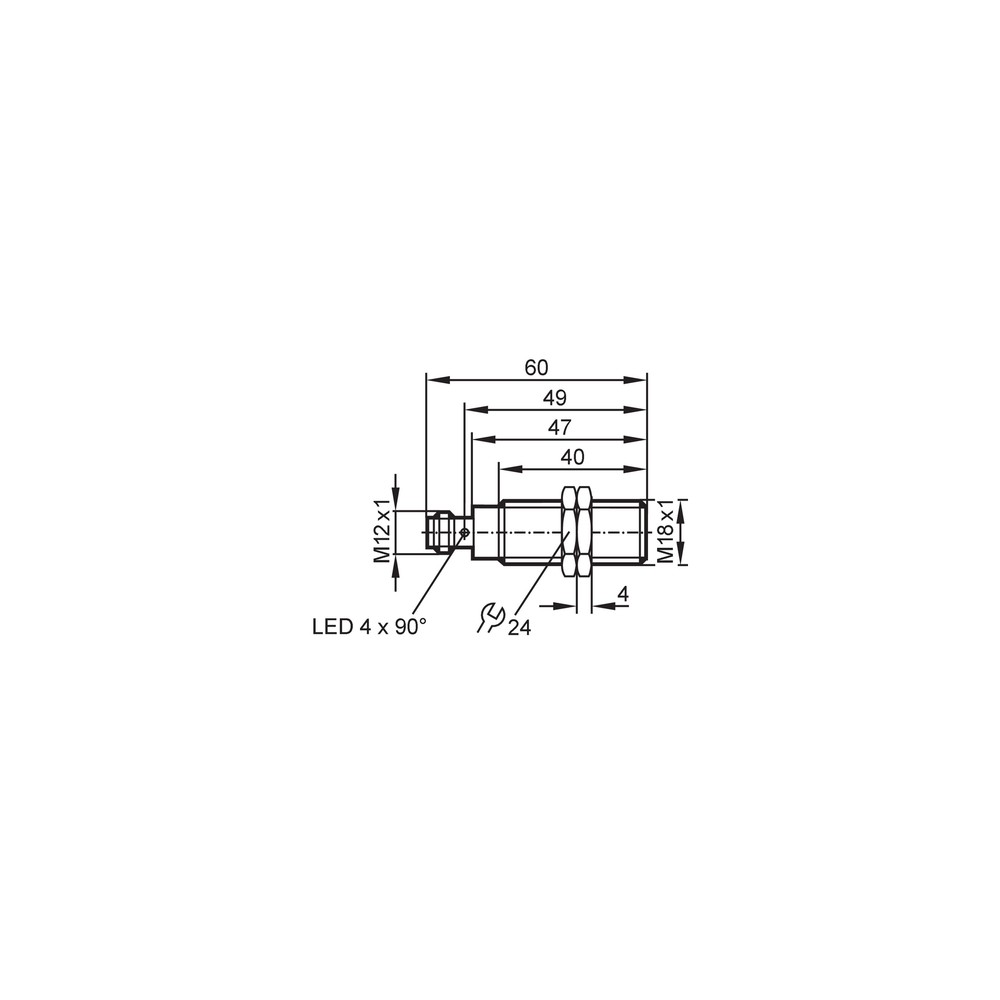

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a passagem do objeto.	Alimentação ausente ou fora da faixa especificada, conexão incorreta ou refletor fora do eixo óptico.	Meça a alimentação nos limites de 10...36 V DC, confira a conexão e a pinagem no datasheet e verifique o alinhamento com o refletor.
A entrada do controlador não reconhece a saída.	Entrada configurada para NPN ou incompatível com a saída PNP do sensor.	Confirme o tipo elétrico da entrada do controlador e verifique a saída PNP e a pinagem do M12 no datasheet.
Detecção instável ou alcance menor que o esperado.	Refletor diferente do especificado, desalinhamento ou distância superior ao alcance declarado para a combinação indicada.	Confirme o refletor E20005 Ø 80, realinhe sensor e refletor e verifique se a distância está entre 0,03 e 4 m.
O indicador de comutação não corresponde ao estado esperado.	Condição de detecção não atingida, ligação incorreta ou interpretação inadequada da função de comutação com luz.	Observe o LED amarelo e teste a detecção com o refletor alinhado; confira o esquema elétrico e a função de saída no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGP301 em português (Datasheet) Desenho em escala OGP301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGP301 e para quem ele serve?

É um sensor fotoelétrico retroreflexivo IFM com saída PNP, indicado para aplicações na indústria alimentícia e de bebidas. O alcance declarado é de até 4 m com o refletor prismático E20005 Ø 80.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e embalagem de 1 peça. Não há outros acessórios listados como incluídos.

Ele funciona em uma entrada NPN?

Não é a configuração especificada: o OGP301 tem saída PNP. Confirme que a entrada do controlador é compatível com PNP antes da ligação.

Posso usar o sensor a mais de 4 metros ou com outro refletor?

A ficha declara alcance de 0,03...4 m com o refletor E20005 Ø 80. Não informa alcance para distâncias maiores nem para outros refletores; valide a combinação no datasheet.

O sensor não detecta o objeto; o que verifico antes de substituir?

Verifique a alimentação de 10...36 V DC, o alinhamento entre sensor e refletor e o uso do refletor especificado. Confira também a pinagem M12 no datasheet.

A saída aparece no sensor, mas o CLP não reconhece o sinal. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP do sensor e o tipo de entrada do controlador. Confirme a configuração elétrica da entrada e a ligação dos contatos.

É melhor comprar o sensor avulso ou um kit com refletor?

O anúncio informa o sensor e duas porcas de fixação, mas não declara um kit com refletor. Para o alcance especificado, a ficha associa o sensor ao refletor E20005 Ø 80; confirme separadamente o fornecimento desse refletor.

Quando devo escolher outro tipo de sensor?

Considere outra configuração se a instalação exigir saída NPN, alcance superior a 4 m com o refletor especificado ou alimentação fora de 10...36 V DC. Compare esses requisitos com a ficha do modelo alternativo.

Como devo alinhar e instalar o OGP301?

Monte pela rosca M18 x 1 e alinhe o sensor ao refletor prismático usado. Consulte o desenho dimensional e o datasheet para a pinagem e o esquema de ligação antes de energizar.

Qual conexão elétrica devo conferir na instalação?

A ficha especifica uma conexão M12, codificação A, com 4 contatos. Use o esquema de ligação do datasheet para identificar os contatos; a configuração não deve ser deduzida apenas pelo formato do conector.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que detecta objetos por meio da luz refletida por um refletor prismático.

Filtro de polarização

Recurso óptico declarado no OGP301 para o princípio retroreflexivo.

Saída PNP

Tipo de saída de chaveamento indicado para a conexão com entradas compatíveis do sistema de controle.

Grau de proteção IP

Classificação de proteção declarada para o invólucro; as condições aplicáveis devem ser verificadas na documentação do fabricante.

Rosca M18 x 1

Designação da rosca de montagem mecânica do sensor.
