Sensor Retroreflexivo IFM OGP300 M18 4m IP69K

Pré-visualizar: OGP300 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia M18 4m PNP IP69K

OGP300 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia M18 4m PNP IP69K

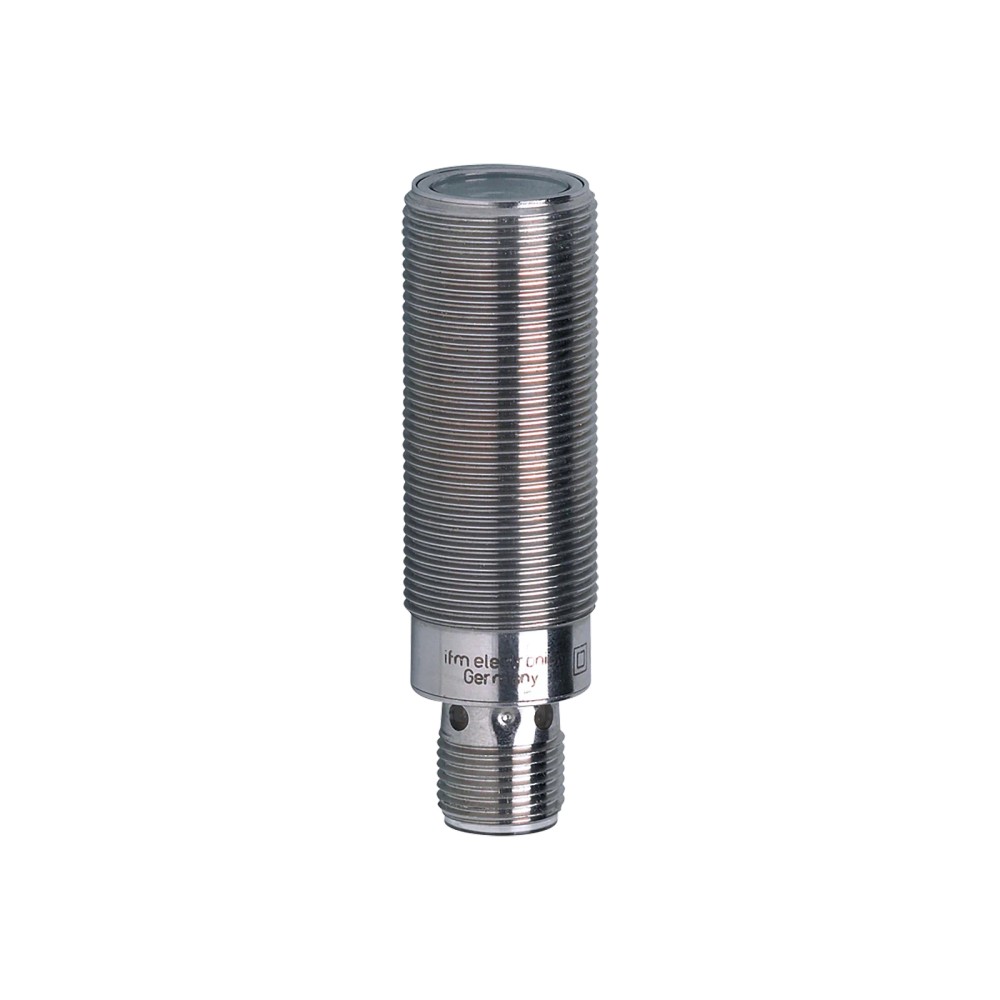

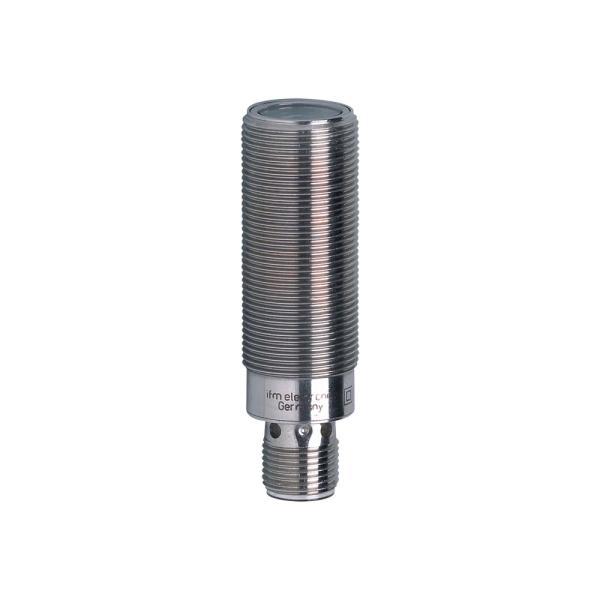

Imagem meramente ilustrativa

R$ 1.569,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP300
EAN: 4021179240055
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "OGP300 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia M18 4m PNP IP69K"

Destaques do Produto

Princípio de detecção

Retroreflexivo; requer refletor prismático

Alcance

0,03 a 4 m com refletor prismático Ø 80 E20005

Saída elétrica

PNP

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retroreflexivo IFM OGP300, M18 x 1, alcance de 4 m, saída PNP, IP69K

O IFM OGP300 é um sensor fotoelétrico retroreflexivo com filtro de polarização, destinado à detecção de objetos em aplicações como a indústria alimentícia e de bebidas. Opera com luz vermelha e alcance de até 4 m usando refletor prismático especificado. Possui saída PNP, conexão elétrica M12 de 4 contatos e proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo com filtro de polarização
Alcance sobre refletor	0,03 a 4 m; refletor prismático Ø 80 E20005
Saída	PNP; função de saída por obscurecimento
Tensão de operação	10 a 36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção	IP65, IP67, IP68 e IP69K
Invólucro e rosca	Aço inoxidável 316L; M18 x 1
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	1000 Hz
Comprimento	60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica retroreflexiva em aplicações alimentícias e de bebidas, conforme aplicação indicada para o produto.
Instalações com refletor prismático Ø 80 E20005 e distância de detecção dentro do alcance especificado.
Sistemas de controle que aceitem saída PNP e alimentação entre 10 e 36 V DC.

⚠ Considere outro se precisa de:

Aplicações que não disponham de refletor prismático compatível com o princípio retroreflexivo.
Entradas de controle que exijam saída NPN, pois a ficha especifica saída PNP.
Instalações cuja alimentação fique fora da faixa especificada de 10 a 36 V DC.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção fotoelétrica retroreflexiva na indústria alimentícia e de bebidas.
Pode ser considerado para detecção de objetos em uma instalação retroreflexiva com refletor prismático Ø 80 E20005, respeitando a faixa declarada de 0,03 a 4 m; essa aplicação depende da instalação e do objeto e deve ser validada em campo.
A ficha declara invólucro em aço inoxidável 316L, vedação EPDM e graus IP65, IP67, IP68 e IP69K. A seleção para ambientes de limpeza deve considerar as condições de instalação e os requisitos específicos do processo.

COMO ESCOLHER

Antes de comprar o Sensor retroreflexivo IFM OGP300, M18 x 1, alcance de 4 m, saída PNP, IP69K, verifique estes pontos:

Escolha o OGP300

Quando a aplicação exigir detecção retroreflexiva com filtro de polarização, saída PNP, alimentação de 10 a 36 V DC e alcance compatível com o refletor prismático Ø 80 E20005, até 4 m.

Verifique outra configuração

Busque outra versão se o controlador exigir saída NPN, se a tensão disponível estiver fora de 10 a 36 V DC ou se não for possível instalar o refletor requerido. A ficha não informa uma alternativa específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGP300	Código do produto IFM.
SKU e part number	OGP300	Identificadores informados para seleção do componente.
GTIN	4021179240055	Identificador comercial informado no anúncio.
Tipo de produto	Sensor fotoelétrico retroreflexivo	Princípio de funcionamento descrito na ficha.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação informada no cadastro do produto.
Marca	IFM	Fabricante informado no anúncio.

Dados ópticos e faixa de detecção
Tipo de luz	Luz vermelha	Fonte de luz informada para o sensor.
Comprimento de onda	624 nm	Comprimento de onda informado na ficha.
Alcance sobre refletor prismático	0,03 a 4 m	Faixa declarada com refletor prismático Ø 80 E20005.
Filtro de polarização	Sim	Característica especial indicada para o produto.
Diâmetro máximo da mancha de luz	160 mm	Valor informado para a faixa máxima; a ficha ressalva que as dimensões da mancha de luz valem para essa faixa.
Alcance ajustável	Não	A ficha informa que o alcance ou detecção não é ajustável.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA	Valor informado para consumo do sensor.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Observação de alimentação	Supply class 2 conforme cULus	Observação de tensão de serviço registrada no cadastro técnico.
Compatibilidade eletromagnética	EN 60947-5-2	Norma informada para EMC.

Saídas e proteção elétrica
Função elétrica	PNP	Tipo de saída especificado.
Função da saída	Obscurecimento	Função de comutação descrita no anúncio e no cadastro técnico.
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada para operação em DC.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C	Limites informados para a saída; observar a condição de temperatura indicada.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada; a versão é descrita como proteção por impulso.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado para a alimentação.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e configuração do conector especificados.
Tipo de conexão	M12	Conexão informada nos dados técnicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; observar as condições de ensaio e instalação do fabricante.
Vedação	EPDM	Material da vedação indicado no cadastro técnico.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão mecânica indicada para montagem.
Comprimento	60 mm	Comprimento informado para o corpo do sensor.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Material do protetor frontal/lente	PMMA	Material óptico informado para o protetor frontal.
Peso	55 g	Peso informado nos atributos técnicos.
Material incluído	2 porcas de fixação	Conteúdo incluído indicado na ficha.

Displays e vida útil declarada
Display de status de chaveamento	1 LED amarelo	Indicador de estado de comutação informado.
MTTF	509 anos	Valor declarado na ficha; não representa período de garantia nem duração assegurada em campo.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade por embalagem informada.
NCM	8536.50.90	Classificação fiscal registrada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída PNP com função por obscurecimento. A ficha não informa o pinout detalhado, portanto consulte o datasheet antes de fazer a ligação.

Processo Montagem mecânica por rosca M18 x 1. O produto é um sensor óptico e não possui conexão de processo para fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação entre 10 e 36 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC; confirme a ligação pelos documentos do fabricante.
Detecção retroreflexiva com refletor prismático Ø 80 E20005, dentro do alcance especificado	✓	A ficha informa alcance de 0,03 a 4 m para esse refletor.
Sistema que exige saída NPN	✗	A saída informada para o OGP300 é PNP.
Aplicação sem refletor prismático	✗	O princípio é retroreflexivo e o alcance declarado está associado a um refletor prismático.
Montagem mecânica em suporte roscado M18 x 1	✓	A rosca informada é M18 x 1; a compatibilidade depende também das dimensões e do espaço disponível na instalação.

INSTALAÇÃO

Como instalar o Sensor retroreflexivo IFM OGP300, M18 x 1, alcance de 4 m, saída PNP, IP69K

Confirme que o princípio retroreflexivo e o refletor prismático Ø 80 E20005 correspondem à aplicação e à distância de detecção pretendida.
Verifique se o sistema de controle aceita saída PNP e se a alimentação disponível está entre 10 e 36 V DC.
Prepare a montagem mecânica compatível com a rosca M18 x 1 e confira o espaço para o corpo de 60 mm.
Posicione sensor e refletor de modo que o feixe óptico alcance o refletor; consulte o datasheet para orientações detalhadas de alinhamento.
Conecte o M12 de codificação A e 4 contatos conforme o esquema de ligação do fabricante; não presuma o pinout sem consultar o documento técnico.
Após energizar, confira o indicador amarelo de status de chaveamento e valide a detecção com o objeto e as condições reais de operação.

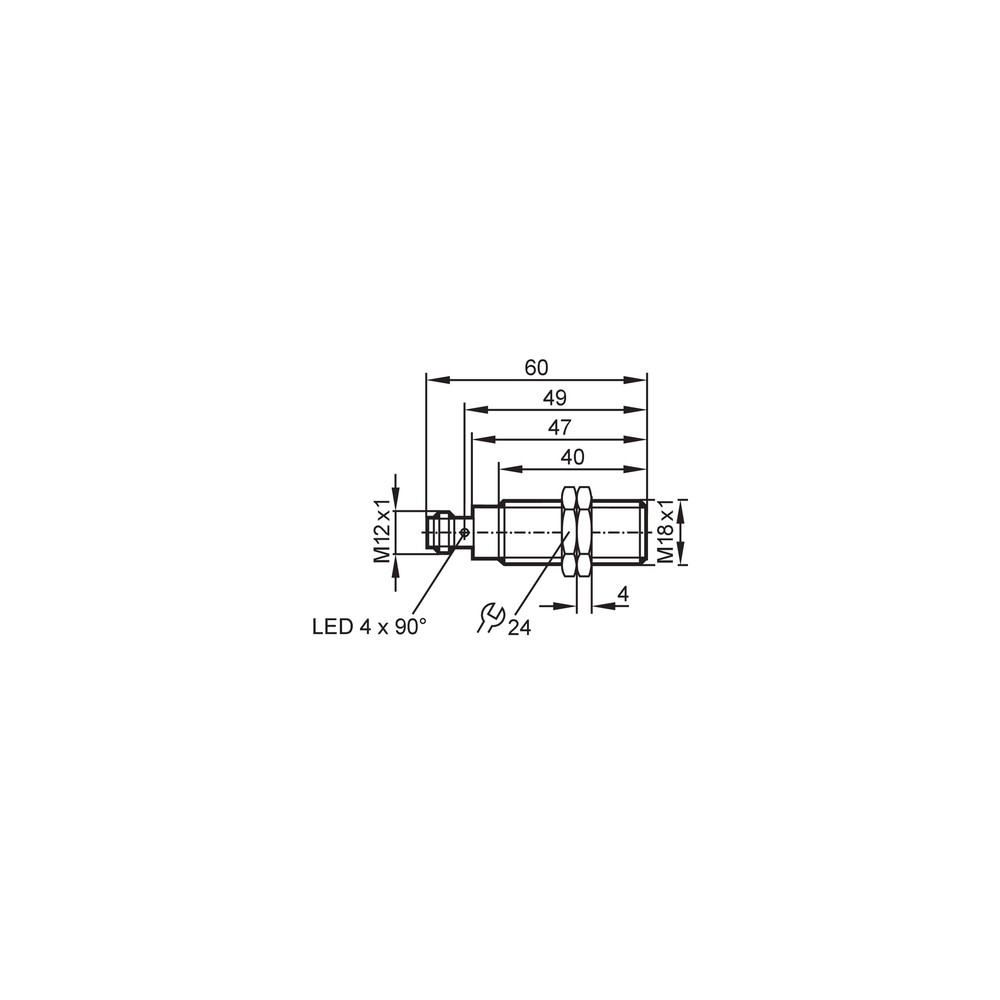

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a passagem do objeto.	O refletor pode estar ausente, fora do alinhamento ou a instalação pode não corresponder ao princípio retroreflexivo.	Confirme a presença do refletor prismático especificado, alinhe o conjunto óptico e verifique a distância em relação ao alcance declarado.
A entrada do controlador não reconhece a saída do sensor.	A entrada pode não ser compatível com PNP ou a ligação do conector pode não corresponder ao esquema do fabricante.	Confira o tipo de entrada do controlador e compare a ligação dos 4 contatos M12 com o esquema elétrico do datasheet.
O sensor não apresenta funcionamento após a instalação.	A alimentação pode estar fora da faixa de 10 a 36 V DC ou a polaridade/ligação pode estar incorreta.	Meça a tensão no conector e confira polaridade e pinagem pelo datasheet antes de substituir o sensor.
A indicação de chaveamento não corresponde à detecção esperada.	O alinhamento entre sensor e refletor ou a posição do objeto pode não produzir o obscurecimento esperado.	Observe o LED amarelo durante a passagem do objeto e verifique o alinhamento e o posicionamento do refletor e do alvo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM OGP300 (PT-BR) (Datasheet) Desenho em escala IFM OGP300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGP300 e para que tipo de aplicação serve?

É um sensor fotoelétrico retroreflexivo com filtro de polarização, indicado na ficha para a indústria alimentícia e de bebidas. Seu funcionamento requer refletor prismático.

Qual refletor e alcance devo considerar?

A ficha especifica o refletor prismático Ø 80 E20005 e alcance de 0,03 a 4 m. Não use esse valor como alcance independente do refletor indicado.

O sensor acompanha porcas de fixação?

Sim. O material incluído informado é de 2 porcas de fixação; a ficha também indica embalagem com 1 peça.

Esse modelo serve para uma entrada que exige saída NPN?

Não, a ficha especifica saída PNP. Verifique o tipo de entrada do controlador antes da compra.

Posso usar o OGP300 sem refletor ou como sensor difuso?

Não conforme o princípio indicado: o OGP300 é retroreflexivo e o alcance declarado está associado a um refletor prismático. A ficha não o especifica como sensor difuso.

O sensor está com alimentação, mas não detecta; o que verifico antes de trocar?

Confira se há refletor prismático, se o conjunto está alinhado e se a distância está dentro da faixa especificada. Observe também o LED amarelo de status de chaveamento.

A saída não é reconhecida pelo controlador: devo substituir o sensor?

Antes, confirme que a entrada aceita PNP e confira a pinagem do conector M12 no datasheet. A ficha não fornece o pinout detalhado no anúncio.

Como escolho entre este sensor e outro princípio de detecção?

Escolha o OGP300 quando a instalação puder usar o refletor prismático indicado e o controlador aceitar PNP. Se a aplicação não puder usar refletor, selecione outra tecnologia adequada; a ficha não especifica um modelo alternativo.

O que preciso conferir para instalar o OGP300?

Verifique a rosca M18 x 1, a alimentação de 10 a 36 V DC, a compatibilidade PNP e o alinhamento com o refletor. Faça a ligação consultando o esquema do fabricante.

O que diferencia a conexão mecânica da conexão elétrica neste produto?

A montagem mecânica é feita pela rosca M18 x 1; a conexão elétrica é um conector M12 de codificação A e 4 contatos. As duas dimensões devem ser verificadas separadamente na instalação.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que opera com refletor; a detecção ocorre pela alteração do feixe refletido. (Ref.: princípio de funcionamento retroreflexivo)

Filtro de polarização

Recurso óptico indicado na ficha como característica especial do sensor. (Ref.: filtro de polarização disponível)

Saída PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador. (Ref.: função elétrica PNP)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; os valores listados são IP65, IP67, IP68 e IP69K. (Ref.: proteção IP)

MTTF

Parâmetro de tempo médio até falha informado na ficha; não equivale a garantia ou vida útil assegurada. (Ref.: MTTF de 509 anos)
