Sensor Retroreflexivo IFM OGP280

Pré-visualizar: OGP280 IFM - Sensor Retroreflexivo IFM Automação Industrial IO-Link 4m PNP M18

OGP280 IFM - Sensor Retroreflexivo IFM Automação Industrial IO-Link 4m PNP M18

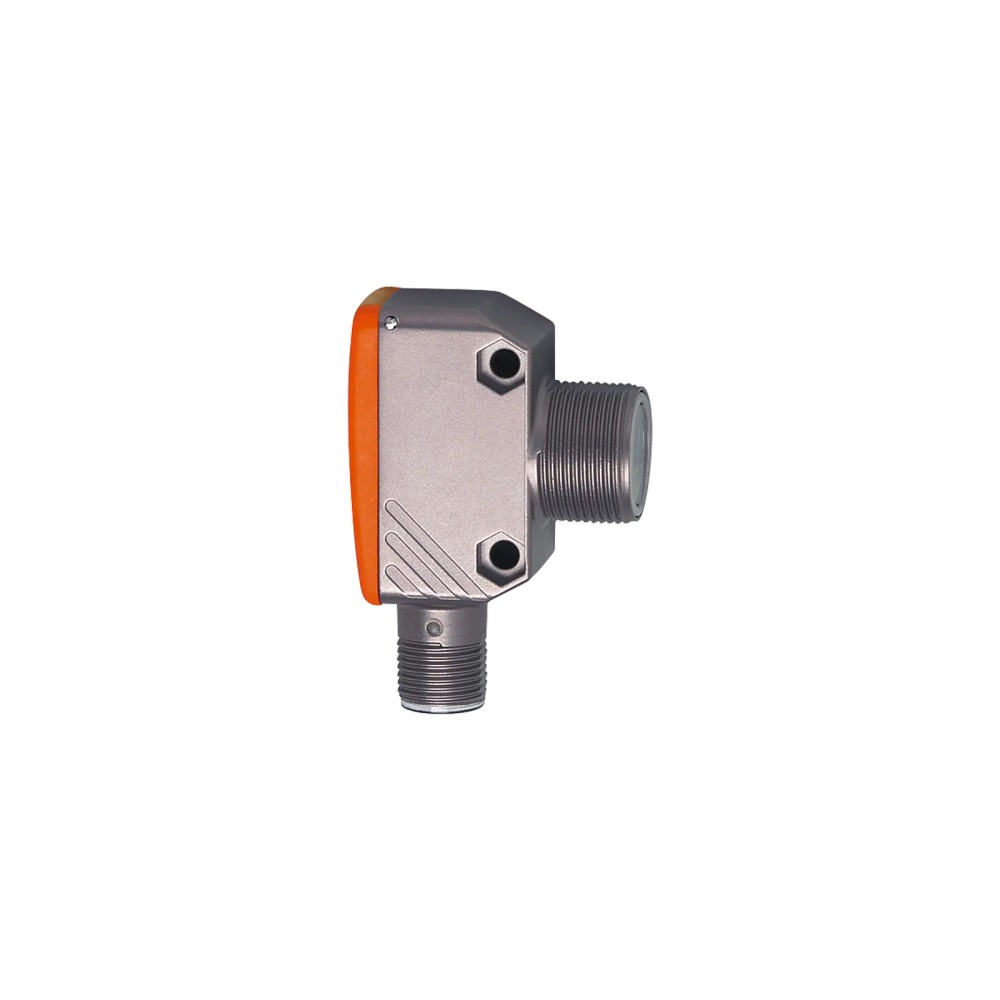

Imagem meramente ilustrativa

R$ 1.370,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP280
EAN: 4021179246910
NCM do produto: 85365090

Destaques do Produto Tipo Sensor...mais

Fechar menu

Saiba mais sobre: "OGP280 IFM - Sensor Retroreflexivo IFM Automação Industrial IO-Link 4m PNP M18"

Destaques do Produto

Tipo

Sensor retroreflexivo

Alcance especificado

0,1 a 4 m sobre refletor prismático Ø 80 E20005

Saída

PNP

Comunicação

IO-Link 1.1; modo SIO disponível

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM OGP280, IO-Link, PNP, alcance de até 4 m, conexão M12

O IFM OGP280 é um sensor óptico retroreflexivo para detectar objetos por obscurecimento em aplicações de automação industrial. Possui saída PNP, comunicação IO-Link e alcance de 0,1 a 4 m sobre refletor prismático especificado. Seu invólucro retangular com rosca M18 e conexão elétrica M12 deve ser considerado na instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Princípio de funcionamento	Obscurecimento
Alcance sobre refletor prismático	0,1 a 4 m; refletor prismático Ø 80 E20005
Saída de comutação	PNP
Interface de comunicação	IO-Link 1.1
Tensão de operação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP65 e IP67
Frequência de comutação DC	1000 Hz
Temperatura ambiente	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica retroreflexiva de objetos em aplicações industriais, com refletor prismático compatível e distância dentro do alcance especificado.
Sistemas de controle que aceitem saída de comutação PNP ou comunicação IO-Link, observando a alimentação e a conexão elétrica indicadas.
Instalações em que a conexão M12 codificação A, 4 contatos e o invólucro com rosca M18 sejam mecanicamente compatíveis.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação que exija alcance superior a 4 m sobre o refletor especificado.
Não conectar diretamente a uma entrada que exija saída NPN sem confirmar interface compatível; a saída de comutação informada é PNP.
Não assumir alcance de 4 m com qualquer refletor: o valor informado refere-se ao refletor prismático Ø 80 E20005.

APLICAÇÕES E USO

Aplicação informada: automação industrial com detecção retroreflexiva por obscurecimento; alcance especificado de 0,1 a 4 m usando refletor prismático Ø 80 E20005.
Uso possível, condicionado à validação da aplicação: monitoramento de presença ou passagem de objetos em uma linha, quando controlador, saída PNP, refletor, distância e montagem forem compatíveis. A ficha não especifica materiais de objetos detectáveis nem desempenho por material.
Operação ambiental dentro da faixa declarada de -25 a 60 °C; a instalação também deve respeitar os graus de proteção IP65/IP67 e as instruções do fabricante.
Não extrapolar o alcance de referência para outros refletores ou condições ópticas sem validação na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM OGP280, IO-Link, PNP, alcance de até 4 m, conexão M12, verifique estes pontos:

Escolha o OGP280 quando

A aplicação exigir detecção retroreflexiva com saída PNP, alcance de 0,1 a 4 m sobre refletor prismático Ø 80 E20005 e possibilidade de comunicação IO-Link ou operação SIO.

Verifique a instalação antes da seleção

Confirme que a entrada do controlador aceita PNP, que a alimentação está entre 10 e 30 V DC e que o cabeamento M12 codificação A de 4 contatos e a montagem M18 atendem ao projeto.

Busque outra configuração quando

A aplicação demandar alcance acima do limite especificado, saída de comutação diferente de PNP ou conexão mecânica/elétrica distinta. A ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Sensor retroreflexivo IFM OGP280	Identificação do produto no anúncio.
SKU / Part Number	OGP280	Código de identificação para seleção e reposição.
GTIN	4021179246910	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Categoria	Sensor óptico; sensor retroreflexivo	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação informado na ficha.
Tipo de produto	Sensor retroreflexivo	Princípio de detecção declarado.
Princípio de funcionamento	Obscurecimento	A saída é associada à mudança de condição óptica por obscurecimento.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Fonte óptica declarada.
Comprimento de onda	662 nm	Comprimento de onda da luz emitida.
Alcance sobre refletor prismático	0,1 a 4 m	Faixa especificada para refletor prismático Ø 80 E20005.
Refletor de referência	Refletor prismático Ø 80 E20005	Condição de referência associada ao alcance informado.
Diâmetro máximo da mancha de luz	160 mm	Dimensão máxima da mancha de luz indicada na ficha.
Filtro de polarização	Disponível; característica especial do produto	Recurso óptico declarado pelo fabricante.
Orientação da lente	Óptica lateral	Referência para orientação e posicionamento durante a montagem.
Material da lente	Protetor frontal em PMMA	Material informado para o protetor frontal.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada; a ficha também indica supply class 2 conforme cULus.
Consumo de corrente	21 mA	Valor de consumo informado na ficha.
Classe de proteção elétrica	III	Classe declarada para o equipamento.
Tensão de isolação classificada	32 V	Valor nominal de isolação informado.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado.
Certificado UL	Ta -25 a 60 °C; enclosure type Type 1; fontes de alimentação Class 2; arquivo UL E174191	Dados de certificação e condições conforme ficha.
Compatibilidade eletromagnética	EN 60947-5-2	Norma EMC declarada na ficha.

Saídas e sinais
Função elétrica / saída de comutação	PNP	Tipo de saída elétrica especificada.
Função de saída	Obscurecimento	Comportamento de detecção identificado na ficha.
Intensidade de corrente máxima constante da saída DC	200 mA	Limite máximo constante informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	1000 Hz	Frequência máxima de comutação declarada para DC.
Modo SIO	Sim	Permite operação SIO conforme informação da ficha.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência indicados.
Classe de master port exigida	A	Classe requerida para a porta do master.
DeviceID suportado	Modo de operação default: 1134	Identificação indicada para o modo default.
Dados de processo cíclicos	Estado do dispositivo: 4 bits; informação de comutação binária: 1 bit	Conteúdo cíclico informado para IO-Link.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; contador de ciclos de comutação	Funções acíclicas declaradas.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor / Common - I&D Identification and Diagnosis / Function Multiple switching signal / Function Teach channel	Perfil e funções descritos na ficha.
Tempo mínimo do ciclo do processo	2,5 ms	Tempo mínimo informado para o ciclo de processo.

Tempos e disponibilidade
Tempo de atraso máximo de disponibilidade	300 ms	Tempo máximo informado até disponibilidade do sensor.

Condições ambientais e proteção
Temperatura ambiente	-25 a 60 °C	Faixa de operação informada.
Temperatura de armazenamento	-40 a 60 °C	Faixa de armazenamento declarada.
Grau de proteção	IP65 e IP67	Graus de proteção declarados; a condição de instalação deve seguir a documentação do fabricante.

Dados mecânicos e conexão
Tipo de invólucro	Retangular com rosca M18	Forma construtiva e tipo de montagem.
Designação da rosca	M18 x 1	Especificação da rosca de montagem.
Dimensões	52,6 x 19 x 36 mm	Dimensões informadas; consultar o desenho em escala para montagem.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Interface física elétrica declarada.
Material do invólucro	Zinco moldado sob pressão	Material informado para o invólucro.
Material da parte traseira do invólucro	PEI	Material declarado para a parte traseira.
Peso	58,5 g	Massa indicada na ficha do produto.
Material incluído	1 porca de fixação	Acessório incluído conforme ficha.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicação visual de estado de chaveamento.
Indicador de operação	1 LED verde	Indicação visual de funcionamento.

Dados adicionais
MTTF	905 anos	Valor MTTF informado na ficha; não representa garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Master IO-Link com classe de porta A exigida; DeviceID do modo de operação default: 1134.

Conexões

Elétrica Alimentação de 10 a 30 V DC; conexão elétrica 1 x M12, codificação A, 4 contatos. Saída de comutação PNP. A compatibilidade elétrica depende de o controlador aceitar sinal PNP e da alimentação estar dentro da faixa indicada.

Processo Não há conexão de processo fluido informada. Para montagem do sensor, a ficha informa invólucro retangular com rosca M18 x 1; isso descreve a montagem mecânica, não uma conexão elétrica ou de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com saída PNP, alimentação de 10 a 30 V DC e instalação dentro das condições especificadas	✓	A ficha informa saída PNP e tensão de operação de 10 a 30 V DC.
Rede com master IO-Link de classe de porta A	✓	A classe de master port exigida é A; interface IO-Link versão 1.1 e transferência COM2.
Entrada que exige saída NPN, sem interface de adaptação	✗	A saída de comutação especificada para este sensor é PNP.
Detecção retroreflexiva a mais de 4 m sobre o refletor prismático indicado	✗	O alcance especificado é de 0,1 a 4 m com refletor prismático Ø 80 E20005.
Instalação mecânica que aceite rosca M18 x 1 e conexão elétrica M12 codificação A, 4 contatos	✓	Essas são as características mecânicas e elétricas informadas para o produto; dimensões e espaço de montagem devem ser conferidos no desenho dimensional.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM OGP280, IO-Link, PNP, alcance de até 4 m, conexão M12

Confirme que o projeto requer detecção retroreflexiva e que a distância está dentro do alcance especificado para o refletor prismático indicado.
Verifique a compatibilidade da entrada do controlador com saída PNP e a alimentação disponível de 10 a 30 V DC.
Confira espaço, rosca M18 x 1, orientação lateral da óptica e dimensões no desenho dimensional antes de fixar o sensor.
Instale o refletor prismático compatível e alinhe sensor e refletor conforme a geometria da aplicação; valide a detecção no local.
Conecte o cabo M12 codificação A de 4 contatos conforme o esquema oficial do fabricante; não deduza a pinagem sem consultar o datasheet.
Após energizar, observe os LEDs de operação e chaveamento e valide o sinal no controlador; para IO-Link, use master com porta classe A e configuração adequada.

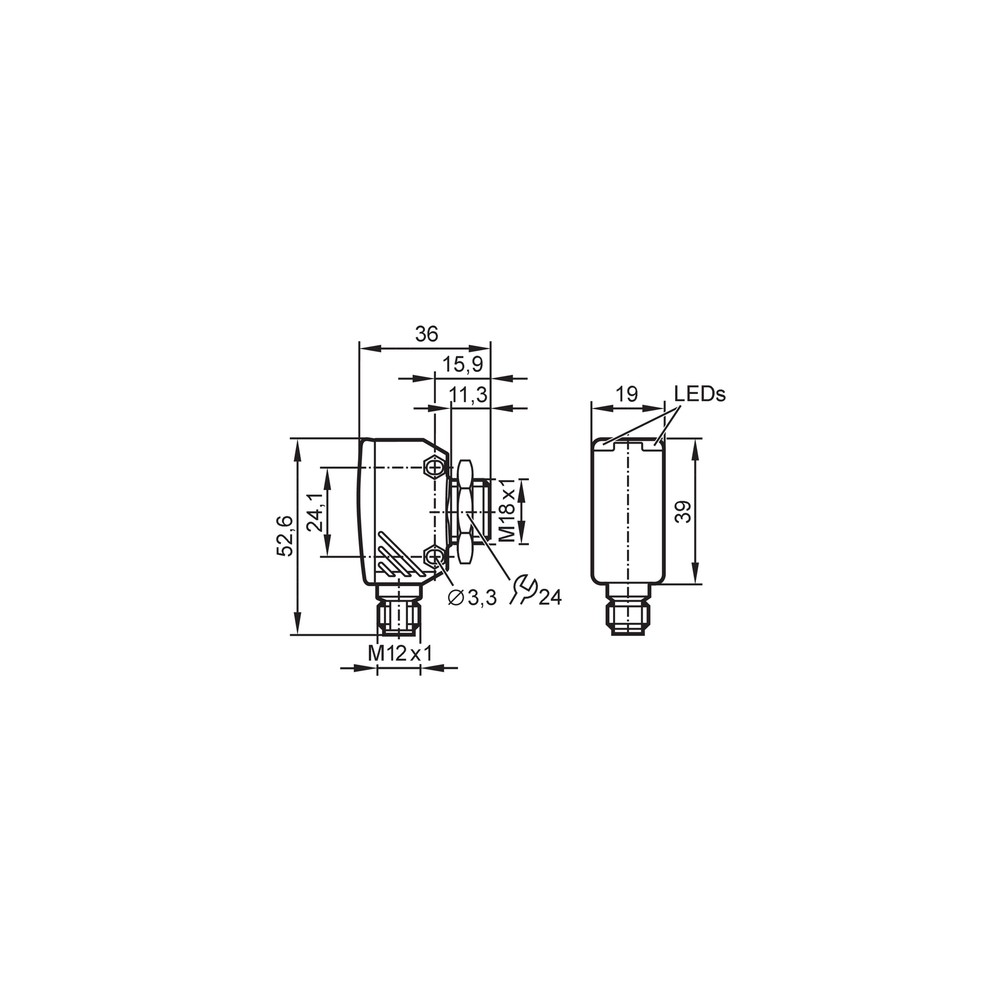

Desenho Dimensional

ACESSÓRIOS

1 porca de fixação incluída.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando um objeto interrompe o feixe.	Desalinhamento entre sensor e refletor, refletor incompatível ou distância fora da condição especificada.	Confira alinhamento e distância, valide o refletor prismático Ø 80 E20005 como referência e observe o LED amarelo de chaveamento.
O controlador não reconhece o sinal de saída.	Entrada do controlador incompatível com PNP, ausência de alimentação dentro da faixa indicada ou conexão M12 incorreta.	Meça a alimentação nos limites especificados, confirme que a entrada aceita PNP e verifique o cabeamento usando o diagrama oficial.
A comunicação IO-Link não é estabelecida.	Master/porta incompatível com a classe exigida, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme porta de master classe A, revisão IO-Link 1.1 e transferência COM2; confira cabeamento e parâmetros conforme documentação do fabricante.
A indicação visual de operação está ausente ou instável.	Alimentação fora da faixa de operação ou problema de conexão elétrica; a causa exata depende da instalação.	Verifique tensão de 10 a 30 V DC, conexão M12 e indicador verde de operação antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGP280 em português (Datasheet) Desenho em escala do OGP280 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGP280 e para que serve?

É um sensor óptico retroreflexivo para detecção por obscurecimento em aplicações de automação industrial. A ficha especifica saída PNP e comunicação IO-Link.

Qual refletor e distância devo considerar na seleção?

O alcance especificado é de 0,1 a 4 m com refletor prismático Ø 80 E20005. A ficha não garante esse alcance com outros refletores.

O que acompanha o produto?

A ficha lista uma porca de fixação como material incluído. Não especifica cabo, refletor ou master IO-Link como itens inclusos.

Posso ligar o OGP280 a uma entrada que exige NPN?

A saída de comutação informada é PNP. Portanto, não conecte diretamente a uma entrada que exija NPN sem uma interface compatível validada no projeto.

Ele funciona em uma aplicação que exige mais de 4 m?

A ficha informa alcance de até 4 m sobre o refletor prismático Ø 80 E20005. Não há suporte documental para afirmar operação acima desse limite.

O sensor não detecta o objeto; o que devo verificar antes de trocar?

Confira o alinhamento entre sensor e refletor, a distância e a compatibilidade do refletor com a condição de referência. Observe também o LED amarelo de chaveamento.

O controlador não recebe o sinal: pode ser defeito no sensor?

Antes de concluir que há defeito, confirme alimentação de 10 a 30 V DC, compatibilidade da entrada com PNP e cabeamento M12 conforme o diagrama oficial.

É melhor comprar o sensor avulso ou um kit com cabo e refletor?

A ficha informa o sensor e uma porca de fixação, mas não descreve um kit com cabo ou refletor. Confirme separadamente os componentes necessários para a instalação e o refletor de referência.

Como conecto o sensor e qual master IO-Link devo usar?

A conexão é M12 codificação A de 4 contatos; para IO-Link, a ficha exige master com porta classe A. Consulte o datasheet para a pinagem e o esquema elétrico antes da ligação.

Como confirmar que o sensor está energizado e comutando?

Use os indicadores integrados: LED verde para operação e LED amarelo para status de chaveamento. A ficha não informa requisitos de manutenção periódica.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que opera com um refletor e detecta a mudança do sinal óptico quando o feixe é obscurecido. (Ref.: princípio de funcionamento; refletor prismático Ø 80 E20005)

PNP

Tipo de saída de comutação eletrônica; deve ser conectado a uma entrada de controlador compatível. (Ref.: saída de comutação PNP)

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Modo de transferência IO-Link indicado para o dispositivo, com taxa informada de 38,4 kBaud. (Ref.: tipo de transferência COM2)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de partículas e água, sujeita às condições de instalação e uso especificadas pelo fabricante. (Ref.: IP65 e IP67)
