Sensor Retroreflexivo IFM OGP201

Pré-visualizar: OGP201 IFM - Sensor Retroreflexivo IFM Automação Industrial M18 Aço Inox 4m PNP IP67

OGP201 IFM - Sensor Retroreflexivo IFM Automação Industrial M18 Aço Inox 4m PNP IP67

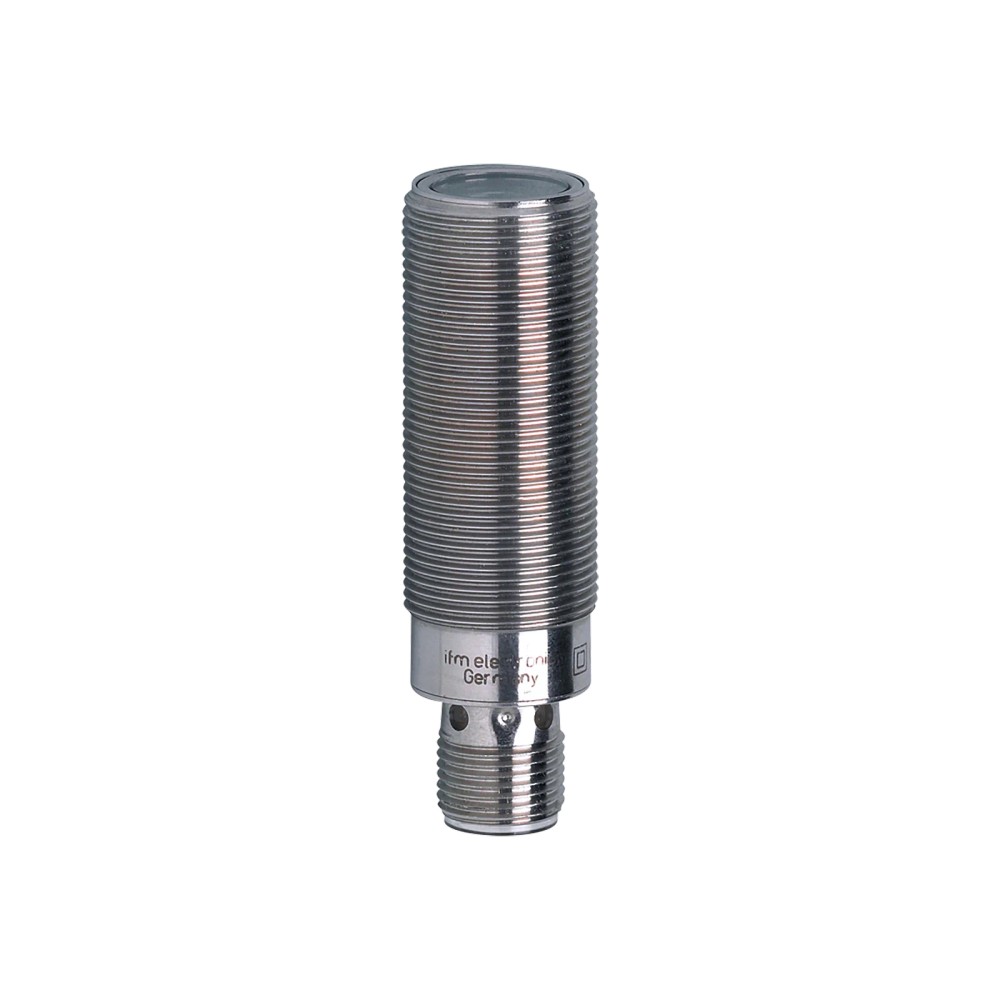

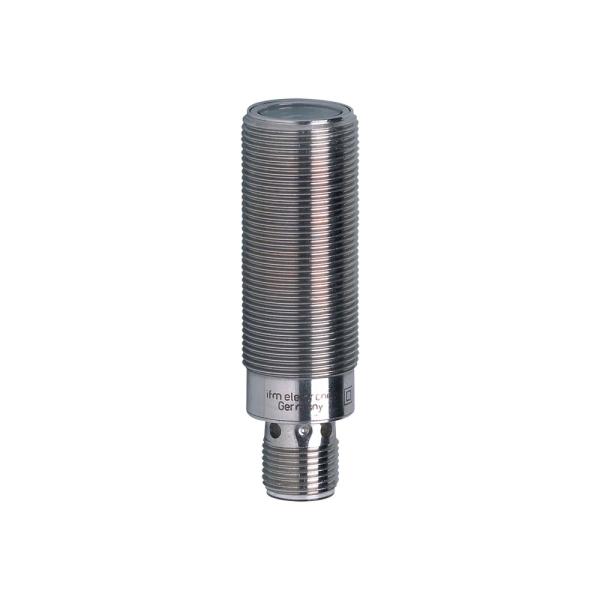

Imagem meramente ilustrativa

R$ 1.376,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP201
EAN: 4021179173162
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OGP201 IFM - Sensor Retroreflexivo IFM Automação Industrial M18 Aço Inox 4m PNP IP67"

Destaques do Produto

Tecnologia

Retroreflexivo com filtro de polarização

Alcance

Até 4 m, com refletor prismático especificado

Saída

PNP

Alimentação

10 a 36 V DC

Conexão elétrica

M12, A-coded, 4 contatos

Proteção e material

IP67; aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGP201 IFM — Sensor fotoelétrico retroreflexivo M18 em aço inoxidável, 4 m, saída PNP, IP67

O OGP201 é um sensor fotoelétrico retroreflexivo para detecção de objetos em aplicações industriais e de automação. Opera com luz vermelha e filtro de polarização, com alcance de até 4 m sobre refletor prismático indicado pelo fabricante. Possui saída PNP, conexão elétrica M12 e invólucro em aço inoxidável 316L com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Fotoelétrico retroreflexivo
Alcance sobre refletor prismático	0,03 a 4 m (refletor prismático Ø 80 E20005)
Saída de comutação	PNP; comutação com luz
Fonte de luz	Vermelha; comprimento de onda de 624 nm
Tensão de operação	10 a 36 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Grau de proteção	IP67
Material do invólucro	Aço inoxidável 1.4404 / 316L
Temperatura de operação	-25 a 60 °C
Frequência de comutação	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em instalações industriais que utilizem sistema retroreflexivo com refletor prismático compatível e distância dentro de 0,03 a 4 m.
Máquinas e sistemas de automação com entrada compatível com saída PNP, alimentação de 10 a 36 V DC e conexão M12 de 4 contatos.
Ambientes que exijam invólucro de aço inoxidável 316L e grau de proteção IP67, respeitando a faixa de temperatura de operação.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN: a saída indicada para o OGP201 é PNP.
Não usar como sensor difuso ou de barreira: o princípio informado é retroreflexivo e requer refletor prismático na instalação.
Não considerar o alcance de 4 m sem confirmar o refletor e as condições especificadas pelo fabricante; o alcance declarado se refere ao refletor prismático Ø 80 E20005.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e automação industrial com detecção retroreflexiva.
Possibilidade de aplicação: monitoramento de presença ou passagem de objetos em uma máquina, desde que o sistema utilize refletor prismático compatível, respeite o alcance especificado e a entrada de controle aceite saída PNP.
A faixa de temperatura indicada para operação é de -25 a 60 °C; condições além dessa faixa não estão especificadas como adequadas.
O grau IP67 e o material do invólucro constam na ficha, mas não substituem a validação das condições ambientais e de instalação específicas da máquina.

COMO ESCOLHER

Antes de comprar o OGP201 IFM — Sensor fotoelétrico retroreflexivo M18 em aço inoxidável, 4 m, saída PNP, IP67, verifique estes pontos:

Escolha o OGP201 quando

A aplicação exigir detecção retroreflexiva com filtro de polarização, alcance de até 4 m com o refletor prismático especificado, saída PNP e alimentação de 10 a 36 V DC.

Verifique outra configuração quando

A entrada de controle exigir NPN, a aplicação requerer outro princípio de detecção ou a distância e o refletor forem diferentes dos dados de alcance informados. Compare a ficha do sensor e do refletor antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGP201	Referência do produto IFM.
SKU / Part number	OGP201	Código de identificação do produto.
GTIN	4021179173162	Identificador comercial informado no anúncio.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais e automação industrial	Uso descrito no cadastro do produto.
Tipo de sensor	Fotoelétrico retroreflexivo	Princípio de funcionamento informado.
Norma	EN 60947-5-2	Norma indicada nos dados técnicos do produto.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Fonte óptica indicada na ficha.
Comprimento de onda	624 nm	Valor declarado para a luz emitida.
Alcance sobre refletor prismático	0,03 a 4 m; refletor prismático Ø 80 E20005	Faixa declarada para o refletor especificado.
Alcance ajustável	Não	A ficha indica que o alcance não é ajustável.
Filtro de polarização	Sim	Característica óptica indicada para o sensor.
Diâmetro máximo da mancha de luz	160 mm	Valor informado nos dados técnicos.
Modo de comutação	Comutação com luz	Estado de comutação indicado para o produto.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa de alimentação declarada.
Consumo de corrente	15 mA	Valor de consumo informado.
Categoria de isolamento	II	Classificação indicada nos dados técnicos.

Saída de comutação
Tipo de saída	PNP	Tipo de saída de comutação informado.
Corrente máxima constante da saída DC	200 mA	Limite declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída.
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Proteção elétrica indicada nos dados técnicos.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração de conexão informada; consultar datasheet para pinagem.

Condições ambientais
Temperatura de operação	-25 a 60 °C	Faixa de temperatura operacional declarada.
Grau de proteção	IP67	Classificação de proteção indicada pelo fabricante.

Dados mecânicos e materiais
Formato construtivo	Corpo roscado	Forma construtiva informada.
Rosca de montagem	M18 x 1	Dimensão de rosca declarada.
Comprimento	60 mm	Dimensão indicada como L = 60 mm.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Material do protetor frontal	PMMA	Material informado para o protetor frontal.
Peso	49,15 g	Massa informada nos dados do produto.
Porcas de fixação incluídas	2	Quantidade indicada como material incluído.

Indicação de estado e confiabilidade
LED de diagnóstico	1 LED amarelo para status de chaveamento	Indicação visual de estado informada.
MTTF	500 anos	Valor declarado no cadastro técnico; não representa período de vida útil garantido.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial informado; a ficha especifica saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída PNP, comutação com luz. Confirme a pinagem no datasheet antes da ligação.

Processo Montagem mecânica roscada M18 x 1; comprimento de 60 mm. A conexão ao processo não se aplica como conexão de fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controle compatível com saída PNP e alimentação dentro de 10 a 36 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC; confirme também a pinagem e os limites da entrada conectada.
Entrada que requer sinal NPN	✗	A saída de comutação indicada para este modelo é PNP.
Detecção retroreflexiva com refletor prismático Ø 80 E20005 e distância dentro do alcance especificado	✓	O alcance indicado é de 0,03 a 4 m com esse refletor.
Montagem em rosca M18 x 1, com espaço compatível com comprimento de 60 mm	✓	A dimensão mecânica declarada é M18 x 1 e L = 60 mm; verifique o desenho dimensional para o espaço de instalação.
Aplicação que exige protocolo de comunicação específico, como IO-Link	✗	Não há protocolo de comunicação informado na ficha; o dado disponível especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o OGP201 IFM — Sensor fotoelétrico retroreflexivo M18 em aço inoxidável, 4 m, saída PNP, IP67

Confirme que o princípio retroreflexivo, a saída PNP e a tensão de alimentação atendem ao circuito de controle.
Verifique se o refletor prismático é o modelo especificado para o alcance declarado e planeje o posicionamento do sensor e do refletor.
Confira no desenho dimensional a rosca M18 x 1, o comprimento de 60 mm e o espaço disponível para montagem.
Fixe o sensor usando as duas porcas de fixação incluídas, sem aplicar torque não indicado nesta ficha.
Conecte o cabo ou conjunto de conexão M12 de codificação A; valide a pinagem no datasheet antes de energizar.
Alimente dentro de 10 a 36 V DC e teste a detecção e o LED de status de chaveamento na instalação final.

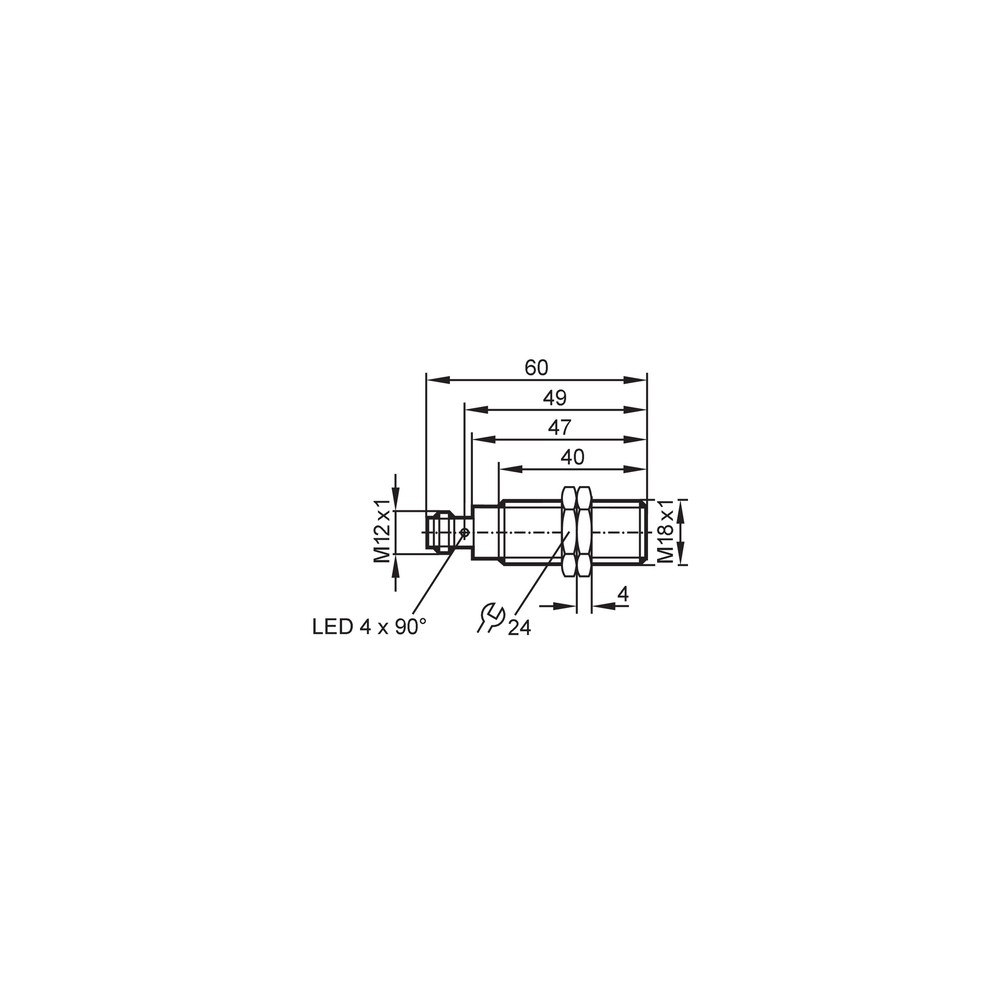

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto interrompe a detecção.	Refletor ausente, incompatível, desalinhado ou fora da faixa de alcance especificada.	Confirme o uso do refletor prismático indicado, verifique o alinhamento e compare a distância instalada com a faixa de 0,03 a 4 m.
A entrada do controlador não reconhece o sinal do sensor.	Tipo de entrada incompatível com saída PNP ou ligação elétrica/pinagem incorreta.	Confira se a entrada aceita PNP e compare a ligação do conector M12 com o esquema do datasheet.
O sensor não opera ou apresenta comportamento instável.	Tensão de alimentação fora da faixa especificada ou ligação elétrica inadequada.	Meça a alimentação no sensor e confirme que está entre 10 e 36 V DC; inspecione também o conector M12.
O sensor não comuta de forma consistente na aplicação.	Posicionamento do sensor ou refletor não atende à instalação retroreflexiva; a causa deve ser confirmada no local.	Verifique o alinhamento entre sensor e refletor, a condição de fixação e o estado do LED amarelo de chaveamento durante o teste.

DOCUMENTAÇÃO TÉCNICA

Datasheet OGP201 em português (Datasheet) Desenho em escala OGP201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGP201 e como ele detecta objetos?

É um sensor fotoelétrico retroreflexivo da IFM que detecta objetos usando luz vermelha e um refletor prismático. A ficha indica filtro de polarização e saída PNP.

Com quais condições elétricas e mecânicas devo conferir a compatibilidade?

Ele requer alimentação de 10 a 36 V DC e entrada compatível com saída PNP. A montagem é roscada M18 x 1 e a conexão elétrica é M12 de codificação A, com 4 contatos.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Posso ligar este sensor a uma entrada que exige NPN?

Não, a saída especificada para o OGP201 é PNP. Para uma entrada NPN, selecione uma versão com saída compatível após conferir a documentação do controlador e do sensor.

Este modelo funciona sem refletor ou como sensor difuso?

A ficha identifica o OGP201 como retroreflexivo e declara alcance sobre refletor prismático. Não o selecione como sensor difuso; confirme no datasheet a configuração de refletor aplicável.

O sensor está energizado, mas não detecta: o que verifico antes de trocar?

Confira se o refletor prismático está presente, alinhado e dentro da distância especificada. Verifique também o LED amarelo de status de chaveamento durante o teste.

O controlador não recebe o sinal; o sensor pode estar com defeito?

Antes de substituir, confirme se a entrada aceita PNP, se a alimentação está entre 10 e 36 V DC e se a pinagem M12 segue o datasheet. Uma incompatibilidade de entrada ou ligação pode impedir o reconhecimento do sinal.

Como decidir entre este sensor e outro modelo retroreflexivo?

Escolha o OGP201 se a aplicação atender à saída PNP, à alimentação de 10 a 36 V DC e ao alcance declarado com o refletor indicado. Se precisar de outro tipo de saída, princípio de detecção ou alcance, compare as fichas técnicas de outras versões.

Como instalar e alinhar o OGP201?

Monte o corpo na rosca M18 x 1, posicione o refletor especificado e alinhe sensor e refletor antes do teste. Consulte o desenho dimensional e o datasheet para dimensões e pinagem.

O que devo observar ao usar o sensor em ambiente industrial?

Mantenha as condições de operação dentro de -25 a 60 °C e considere o grau IP67 conforme a instalação real. O datasheet do fabricante deve ser consultado para confirmar os detalhes de montagem e ligação.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que detecta objetos em uma instalação com refletor; o OGP201 tem esse princípio de funcionamento. (Ref.: tipo de sensor)

Filtro de polarização

Recurso óptico indicado para o sensor retroreflexivo, associado à seleção da luz refletida. (Ref.: filtro de polarização)

Saída PNP

Tipo de saída de comutação que deve ser compatível com a entrada do controlador. (Ref.: saída de comutação PNP)

IP67

Grau de proteção declarado para o invólucro; a adequação depende das condições e da instalação. (Ref.: grau de proteção IP67)

M18 x 1

Dimensão da rosca mecânica de montagem do sensor. (Ref.: rosca M18 x 1)
