Sensor Retroreflexivo IFM OGP200

Pré-visualizar: OGP200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 4m M12 IP67

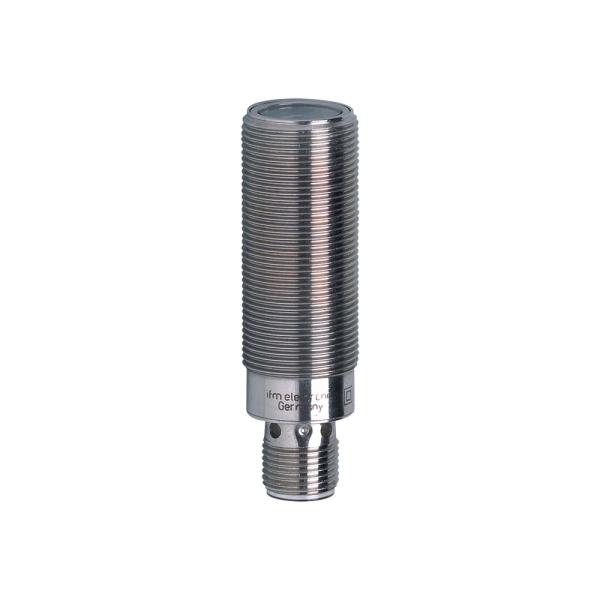

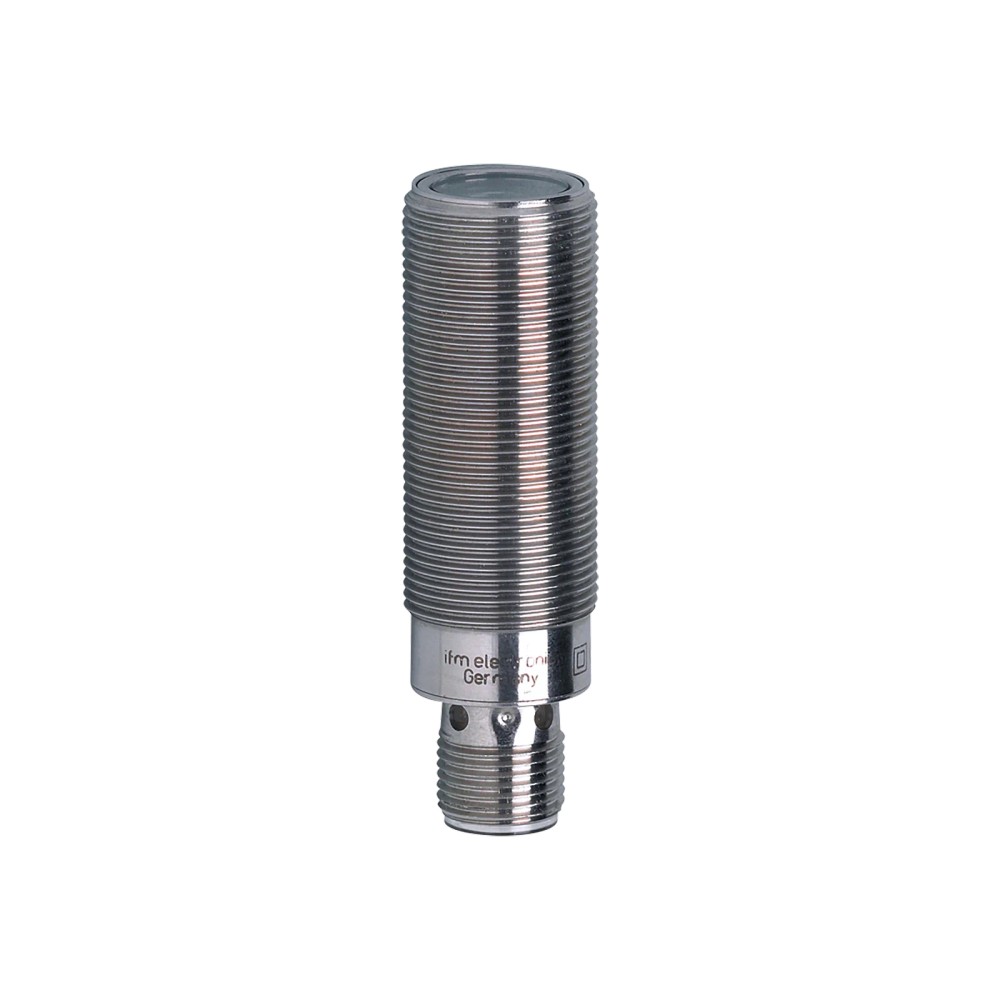

OGP200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 4m M12 IP67

Imagem meramente ilustrativa

R$ 1.376,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGP200
EAN: 4021179173155
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "OGP200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 4m M12 IP67"

Destaques do Produto

Princípio de detecção

Retroreflexivo; comutação por obscurecimento

Alcance nominal informado

Até 4 m sobre o refletor indicado

Tipo de saída

PNP

Alimentação

10 a 36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem e proteção

Rosca M18 x 1; IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retroreflexivo IFM OGP200, PNP, alcance de 4 m, conexão M12, IP67

O IFM OGP200 é um sensor fotoelétrico retroreflexivo para detecção de objetos por interrupção do feixe entre o sensor e um refletor. É destinado a aplicações industriais e de automação. Possui saída PNP, alcance de até 4 m e proteção IP67; utiliza luz vermelha e filtro de polarização.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Alcance sobre refletor prismático	0,03 a 4 m, com refletor prismático Ø 80 E20005
Saída de comutação	PNP, função por obscurecimento
Fonte de luz	Luz vermelha, comprimento de onda de 624 nm
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP67
Rosca e comprimento	M18 x 1; comprimento de 60 mm
Material do invólucro	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica retroreflexiva em aplicações industriais e de automação, quando houver refletor prismático compatível e a distância estiver dentro do alcance especificado.
Instalações que utilizem sinal de saída PNP e alimentação de 10 a 36 V DC.
Montagem em rosca M18 x 1 e condições ambientais dentro da faixa de -25 a 60 °C.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN: a ficha especifica saída PNP.
Não considerar como sensor difuso ou barreira emissor-receptor separada: o OGP200 é retroreflexivo e opera com refletor.
Não presumir alcance de 4 m com qualquer refletor; o valor informado refere-se ao refletor prismático Ø 80 E20005.

APLICAÇÕES E USO

Aplicação indicada na ficha: automação industrial e detecção fotoelétrica retroreflexiva de objetos por obscurecimento do feixe.
Possibilidade de uso: monitoramento de passagem ou presença em uma linha, desde que a instalação utilize refletor prismático Ø 80 E20005, respeite o alcance informado e a entrada de controle seja compatível com PNP. Essa aplicação é uma inferência baseada no princípio de funcionamento.
A operação deve permanecer dentro da faixa ambiente de -25 a 60 °C. A ficha não especifica desempenho com outros refletores, materiais ou condições de montagem; valide esses aspectos no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor retroreflexivo IFM OGP200, PNP, alcance de 4 m, conexão M12, IP67, verifique estes pontos:

Escolha o OGP200 quando

A aplicação exigir detecção retroreflexiva, saída PNP, alimentação entre 10 e 36 V DC, montagem M18 x 1 e alcance de até 4 m utilizando o refletor prismático Ø 80 E20005.

Verifique outra configuração quando

O circuito de controle exigir saída NPN, o método de detecção não for retroreflexivo ou a instalação depender de alcance com outro refletor. Confirme os requisitos no datasheet do fabricante antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor retroreflexivo IFM OGP200	Identificação do componente na ficha do anúncio.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	OGP200	Código de identificação do produto.
GTIN	4021179173155	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
Princípio de funcionamento	Retroreflexivo; comutação por obscurecimento	A saída comuta quando o feixe é obscurecido, conforme a descrição fornecida.

Dados ópticos e faixa de detecção
Fonte de luz	Luz vermelha	Tipo de luz informado para o sensor.
Comprimento de onda	624 nm	Valor especificado para a fonte luminosa.
Alcance sobre refletor prismático	0,03 a 4 m; refletor prismático Ø 80 E20005	Alcance associado ao refletor indicado na ficha.
Filtro de polarização	Disponível	Característica especial informada para o sensor.
Diâmetro máximo da mancha de luz	160 mm	Limite informado na ficha técnica.
Detecção ajustável	Não	A ficha informa que o alcance/detecção não é ajustável.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classificação indicada nos dados do produto.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Observação fornecida no cadastro; consulte o datasheet para as condições aplicáveis.

Saídas
Função elétrica / saída de comutação	PNP	Tipo de saída indicado na ficha.
Função da saída	Obscurecimento	Comutação associada ao obscurecimento do feixe.
Corrente máxima constante da saída DC	200 mA	Limite informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Proteção contra curto-circuitos	Sim, por impulso	Proteção informada para a saída.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.

Tempos de reação
Frequência de comutação DC	1000 Hz	Frequência de comutação máxima informada.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração do conector indicada no cadastro.

Condições ambientais
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67	Grau de proteção informado; condições de ensaio e uso devem ser consultadas no datasheet.
EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.
MTTF	509 anos	Valor informado no cadastro; não representa garantia de vida útil individual.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de montagem especificada.
Comprimento	60 mm	Comprimento informado para o corpo.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material indicado para o invólucro.
Material do protetor frontal	PMMA	Material da lente/protetor frontal informado na ficha.
Peso	49,75 g	Valor constante do conjunto de dados do produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada no cadastro.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicador visual de estado especificado.

Itens incluídos
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 4 contatos. Saída de comutação PNP; alimentação de 10 a 36 V DC. A ficha não especifica protocolo de comunicação.

Processo Não possui conexão de processo indicada. A fixação mecânica é por rosca M18 x 1; isso não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação de 10 a 36 V DC	✓	Esses requisitos elétricos correspondem aos dados informados para o sensor.
Entrada que exige saída NPN	✗	A ficha especifica saída PNP.
Detecção retroreflexiva com refletor prismático Ø 80 E20005 dentro do alcance informado	✓	O alcance especificado para essa referência de refletor é de 0,03 a 4 m.
Montagem em rosca M18 x 1	✓	A designação de rosca do produto é M18 x 1.
Aplicação que requer protocolo de comunicação específico	✗	A ficha fornecida não informa protocolo de comunicação; confirme os requisitos no datasheet antes de selecionar.

INSTALAÇÃO

Como instalar o Sensor retroreflexivo IFM OGP200, PNP, alcance de 4 m, conexão M12, IP67

Confirme que o equipamento de controle aceita saída PNP e que a alimentação disponível está entre 10 e 36 V DC.
Verifique que a montagem mecânica aceita rosca M18 x 1 e considere o comprimento de 60 mm.
Instale o refletor prismático Ø 80 E20005 previsto para o alcance especificado; a ficha não confirma o alcance com outros refletores.
Posicione e alinhe sensor e refletor conforme a aplicação, mantendo o trajeto óptico desobstruído; consulte o datasheet para detalhes de ajuste.
Conecte o sensor por conector M12 codificação A, 4 contatos, e valide a pinagem no datasheet antes de energizar.
Após a instalação, confira o indicador LED amarelo e a comutação da saída com o objeto interrompendo o feixe.

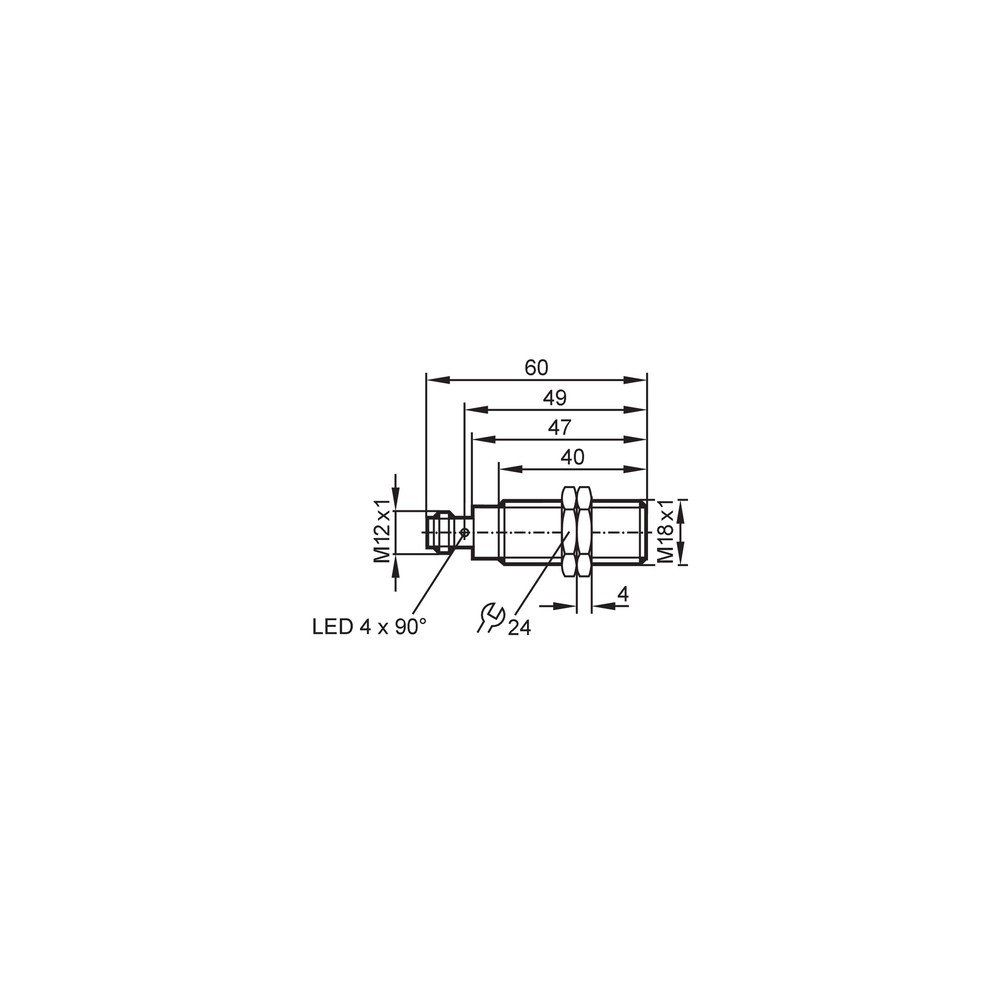

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado durante a passagem do objeto.	Feixe não está sendo obscurecido na posição de detecção, sensor e refletor estão desalinhados ou a ligação elétrica não corresponde à entrada PNP.	Confira o alinhamento do conjunto óptico, obstrua o feixe e observe o LED amarelo; valide também a alimentação e a compatibilidade da entrada com PNP conforme o datasheet.
O sensor não detecta de forma estável na distância prevista.	Uso de refletor diferente do especificado ou instalação além do alcance associado ao refletor prismático Ø 80 E20005.	Confirme a referência do refletor e meça a distância entre sensor e refletor; compare com o intervalo de 0,03 a 4 m especificado para essa referência.
O sensor não liga ou não apresenta indicação de estado.	Alimentação fora da faixa especificada ou conexão M12 incorreta.	Meça a alimentação no conector e confirme que está entre 10 e 36 V DC; consulte o datasheet para conferir a pinagem antes de reconectar.
A saída permanece inativa apesar de haver alimentação.	Entrada do controlador incompatível com PNP, curto-circuito ou sobrecarga na saída.	Confirme que a entrada aceita PNP e verifique a carga conectada em relação ao limite de corrente constante de 200 mA; consulte o esquema elétrico do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OGP200 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGP200 e para quem ele serve?

É um sensor fotoelétrico retroreflexivo da IFM para aplicações industriais e de automação. É indicado para sistemas com entrada PNP e refletor prismático compatível.

Qual é o alcance e qual refletor foi considerado?

A ficha informa alcance de 0,03 a 4 m com refletor prismático Ø 80 E20005. O alcance com outros refletores não está especificado.

O produto acompanha algum acessório?

Sim, a ficha lista 2 porcas de fixação. Não há outros acessórios informados.

Posso ligar este sensor em uma entrada que exige saída NPN?

Não é a configuração indicada: a saída do OGP200 é PNP. Verifique o tipo de entrada do controlador antes de conectar.

Ele substitui um sensor difuso ou uma barreira emissor-receptor?

Não se deve presumir essa substituição: o OGP200 é retroreflexivo e utiliza refletor. Se a aplicação exigir outra tecnologia, selecione o sensor conforme esse requisito.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro o alinhamento com o refletor, a interrupção do feixe e a indicação do LED amarelo. Verifique também alimentação e compatibilidade PNP da entrada.

A detecção falha quando aumento a distância; qual pode ser a causa?

A distância pode exceder o alcance especificado ou o refletor usado pode não corresponder ao indicado. Confirme o refletor prismático Ø 80 E20005 e a distância de instalação.

É melhor comprar o sensor avulso ou procurar um kit?

A ficha informa uma peça por embalagem e inclui 2 porcas de fixação; não descreve um kit. Confirme separadamente se a instalação requer refletor ou cabo, pois esses itens não aparecem como incluídos.

Como faço a instalação elétrica e mecânica?

A fixação é por rosca M18 x 1 e a conexão elétrica é M12, codificação A, com 4 contatos. Consulte a pinagem no datasheet e confirme alimentação de 10 a 36 V DC antes de energizar.

Posso usar o sensor fora da faixa de temperatura especificada?

A faixa ambiente informada é de -25 a 60 °C. Para condições fora desse intervalo, consulte o fabricante e não presuma operação especificada.

GLOSSÁRIO TÉCNICO

Retroreflexivo

Princípio óptico em que o sensor trabalha com um refletor; a comutação ocorre quando o feixe é obscurecido. (Ref.: princípio de funcionamento: retroreflexivo; saída: obscurecimento)

PNP

Tipo de saída de comutação indicado para conexão a uma entrada de controle compatível com PNP. (Ref.: saída de comutação: PNP)

Filtro de polarização

Recurso óptico declarado na ficha para o sensor retroreflexivo. (Ref.: característica especial: filtro de polarização)

IP67

Grau de proteção declarado para o invólucro; consulte o datasheet para as condições de ensaio e aplicação. (Ref.: grau de proteção: IP67)

M18 x 1

Designação da rosca mecânica utilizada para montagem do sensor. (Ref.: designação da rosca: M18 x 1)
