Sensor de Reflexão Difusa IFM OGH580

Pré-visualizar: OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67

OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67

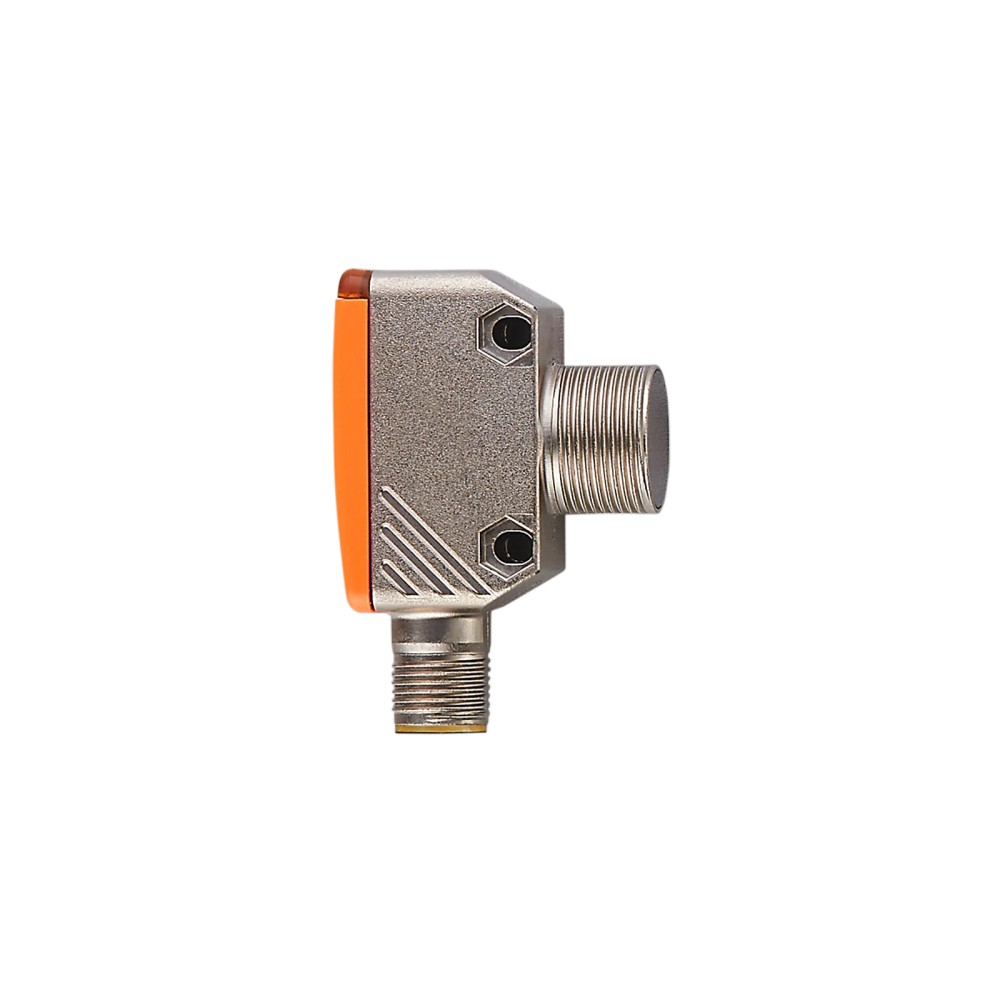

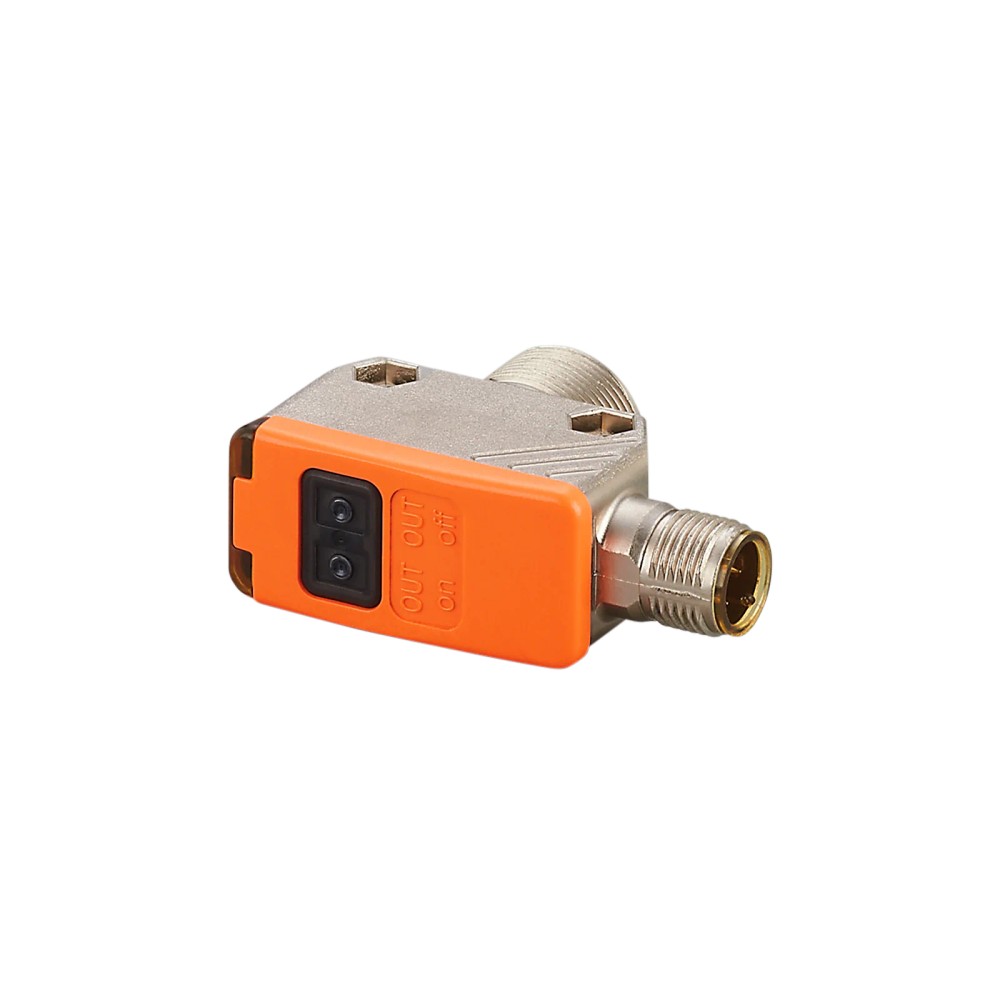

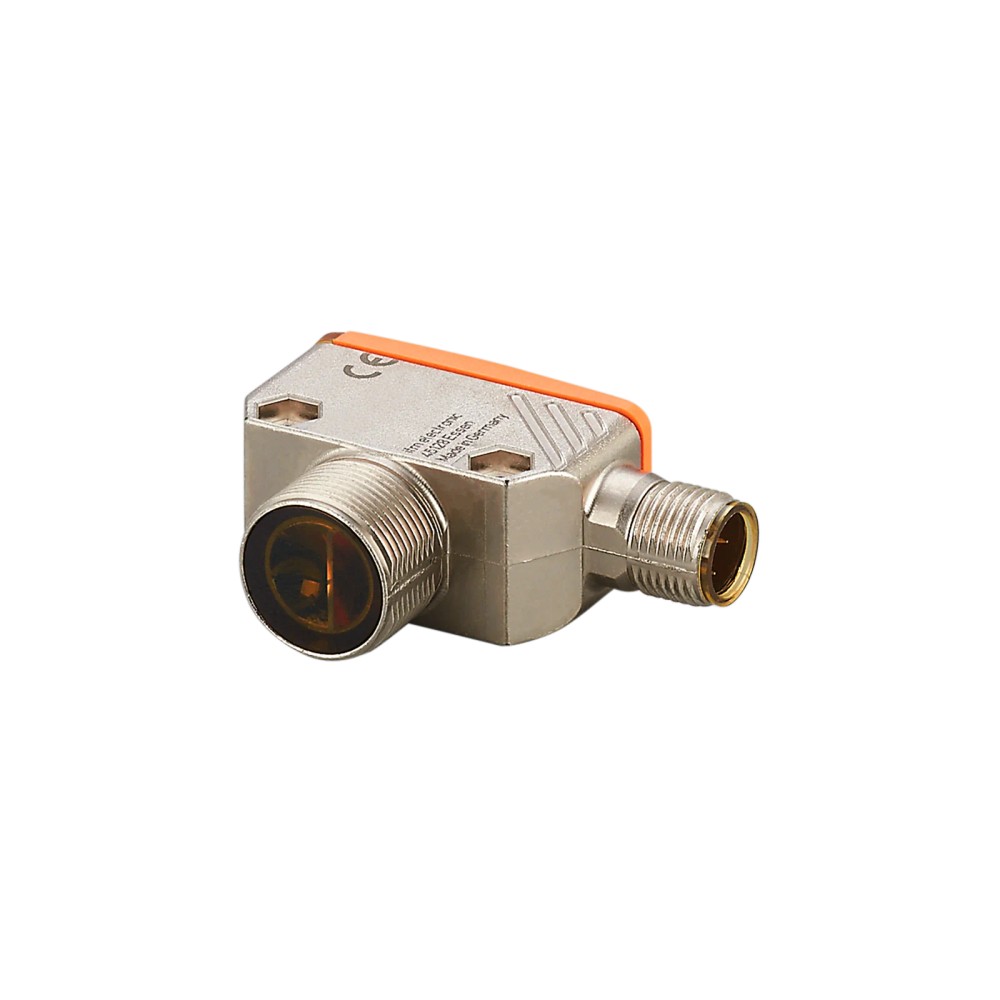

Imagem meramente ilustrativa

R$ 1.644,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH580
EAN: 4021179246958
NCM do produto: 85365090

Destaques do Produto Alcance 200 mm...mais

Fechar menu

Saiba mais sobre: "OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67"

Destaques do Produto

Alcance

200 mm

Tipo de Saída

PNP

Conexão

M12

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67

O OGH580 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, ideal para detecção precisa de objetos até 200 mm em ambientes industriais. Ele opera com luz vermelha, possui saída PNP e oferece alta proteção contra agentes externos com classificação IP67. Sua versatilidade inclui a possibilidade de configurar o modo de comutação para Claro ou Escuro.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	OGH580
Alcance Nominal	200 mm
Tipo de Saída	PNP
Conexão Elétrica	M12
Grau de Proteção	IP65, IP67
Fonte de Luz	Luz vermelha
Modo de Comutação	Claro/Escuro programável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em esteiras de transporte.
Verificação de presença de peças pequenas em máquinas de montagem.
Aplicações com fundos reflexivos onde a supressão é mandatória.

⚠ Considere outro se precisa de:

Aplicações com distâncias de detecção superiores a 200mm.
Ambientes que requerem lógica de saída NPN sem conversores.
Detecção de objetos translúcidos que exigem sensores de barreira ou retroreflexivos.

APLICAÇÕES E USO

Monitoramento de presença em esteiras de produção.
Contagem de peças metálicas ou plásticas.
Posicionamento preciso em estações de trabalho onde o fundo deve ser ignorado.

COMO ESCOLHER

Antes de comprar o OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67, verifique estes pontos:

Quando escolher o OGH580

Escolha este sensor quando a aplicação exigir uma detecção robusta até 200 mm e houver necessidade de ignorar um fundo reflexivo ou próximo ao objeto.

Quando buscar alternativas

Considere outros modelos se precisar de alcances maiores, saídas do tipo NPN, ou comunicação via IO-Link, caso o processo demande telemetria avançada.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Desempenho
Tipo de sensor	Reflexão difusa com supressão de fundo	Princípio de operação para detecção de objetos
Alcance	200 mm	Distância nominal de detecção

Dados Elétricos
Saída de comutação	PNP	Tipo de sinal elétrico de saída
Modo de operação	Claro/Escuro programável	Lógica de comutação configurável

Dados Mecânicos
Grau de proteção	IP65, IP67	Resistência a poeira e líquidos
Conexão	M12	Padrão de conexão elétrica

COMPATIBILIDADE

Comunicação

• N/A (Saída discreta standard)

Conexões

Elétrica Conexão M12 (padrão industrial)

Processo Montagem direta em suporte padrão

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira ou umidade	✓	O sensor possui proteção IP67, adequada para condições industriais severas.
Sistemas de CLP com entrada NPN	✗	O sensor possui saída PNP; exige conversão de sinal ou dispositivo compatível.

INSTALAÇÃO

Como instalar o OGH580 IFM - Sensor de Reflexão Difusa IFM Detecção com Supressão de Fundo PNP 200mm M12 IP67

Verifique se a tensão de alimentação está desligada.
Posicione o sensor no suporte de montagem garantindo alinhamento frontal.
Conecte o cabo M12 no sensor, certificando-se de que a vedação está correta.
Ligue a alimentação elétrica.
Ajuste o modo de operação claro/escuro conforme a lógica do CLP.
Realize um teste de detecção posicionando objetos no campo de 200mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor aciona sem a presença de objetos (falso positivo).	Acúmulo de sujeira ou poeira na lente do sensor.	Limpe a face ótica com pano macio e verifique se a comutação normaliza.
Sensor inoperante (sem sinal de saída).	Falha na conexão do cabo M12 ou inversão de polaridade.	Verifique a continuidade do cabo M12 e a pinagem conforme datasheet.
Falha na detecção de objetos.	Objeto fora do range de detecção (além de 200mm).	Confirme se o objeto está dentro da faixa de 200mm especificada.
Lógica de saída invertida (ativa quando não deveria).	Configuração errada de modo claro/escuro.	Verifique a programação do modo claro/escuro na configuração do sensor.

DOCUMENTAÇÃO TÉCNICA

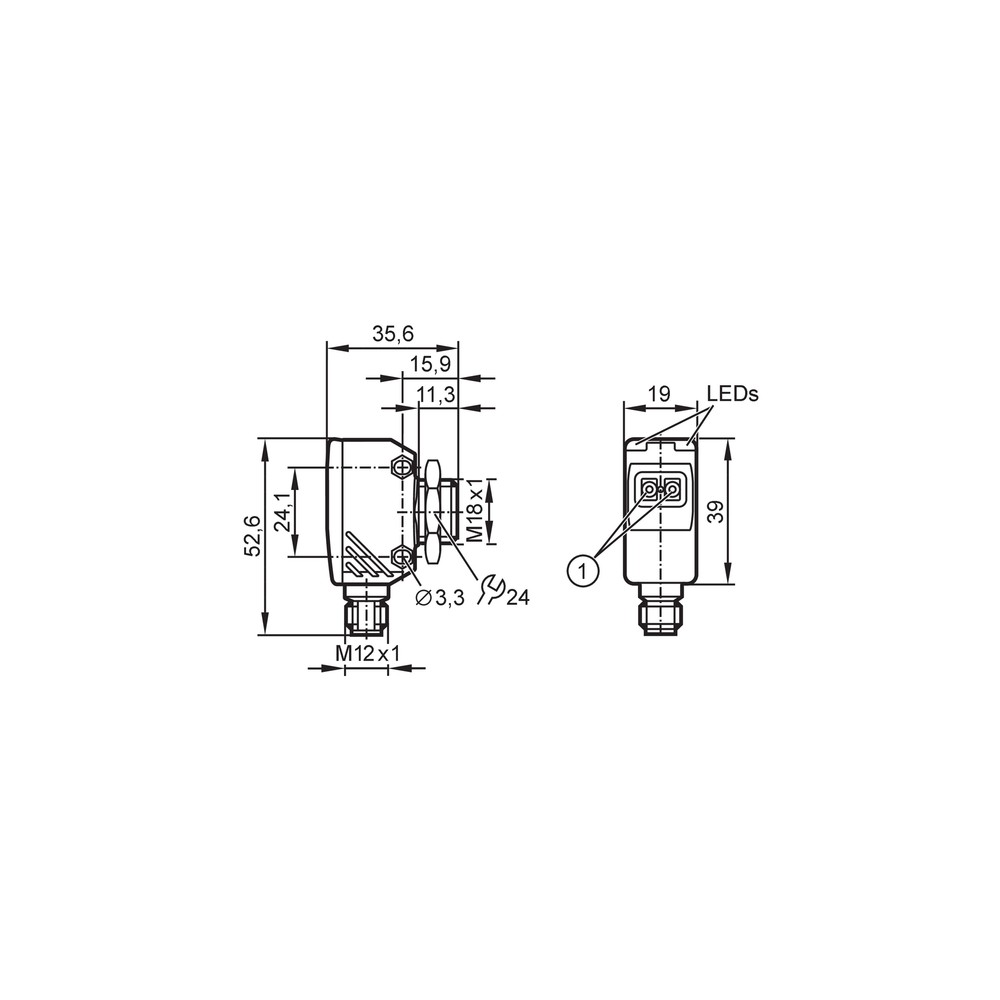

Datasheet Oficial OGH580 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGH580 da IFM?

O OGH580 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, projetado para detectar objetos em distâncias fixas, independentemente da cor ou refletividade do fundo.

Quais são as principais características técnicas deste sensor?

Este sensor opera com luz vermelha, possui alcance de detecção de 200 mm, saída de comutação PNP e modo de comutação claro/escuro programável.

Este sensor funciona para detecção de objetos a 500 mm de distância?

Este modelo é limitado ao alcance de 200 mm. Para aplicações que exigem detecção em distâncias superiores, é necessário consultar sensores da linha IFM com alcance estendido.

Posso utilizar este sensor em um CLP que exige entrada NPN?

Não, este modelo possui saída PNP. Para sistemas que exigem lógica NPN, será necessário utilizar um conversor de sinal ou selecionar o modelo compatível com NPN no catálogo do fabricante.

O sensor não está atuando, o que devo verificar?

Se o sensor não detectar o objeto, verifique se a lente está obstruída, se o alinhamento está correto ou se a tensão de alimentação (verifique o datasheet) está presente no conector M12.

A saída permanece ligada mesmo sem objeto presente, qual a causa?

Uma saída permanentemente ligada pode indicar que o sensor está detectando o fundo ou sujeira acumulada na lente. Realize a limpeza e verifique o ajuste do alcance.

O sensor vem acompanhado de cabos ou suportes de montagem?

O OGH580 é fornecido como unidade individual. Para sistemas completos, acessórios como cabos M12 e suportes de montagem devem ser adquiridos separadamente conforme a necessidade da aplicação.

Devo escolher o OGH580 ou outro modelo de sensor de reflexão?

A escolha entre este modelo e outros depende estritamente da distância necessária e da tecnologia de supressão de fundo desejada. Este modelo é otimizado para supressão de fundo fixa em 200mm.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer alinhamento mecânico preciso para que o objeto entre na zona de detecção e o fundo permaneça fora dela. Utilize o datasheet para verificar a distância nominal.

Qual a procedência deste componente?

Este produto é fabricado pela IFM. A compra é realizada diretamente através dos canais autorizados da IFM ELECTRONIC LTDA, garantindo a procedência técnica do item.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Técnica de detecção que ignora objetos situados além de uma distância definida (Ref.: OGH580 Data).

PNP

Configuração de saída que comuta o positivo da alimentação (Ref.: Manual IFM).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: IEC 60529).

M12

Padrão de conexão industrial circular de 12mm de diâmetro (Ref.: Norma DIN).

Reflexão Difusa

Modo de detecção onde o sensor avalia a luz refletida diretamente pelo objeto (Ref.: Princípio fotoelétrico).
