Sensor de Reflexão Difusa IFM OGH502

Pré-visualizar: OGH502 IFM - Sensor de Reflexão Difusa ifm Automação Industrial M18 NPN 300mm IP67

OGH502 IFM - Sensor de Reflexão Difusa ifm Automação Industrial M18 NPN 300mm IP67

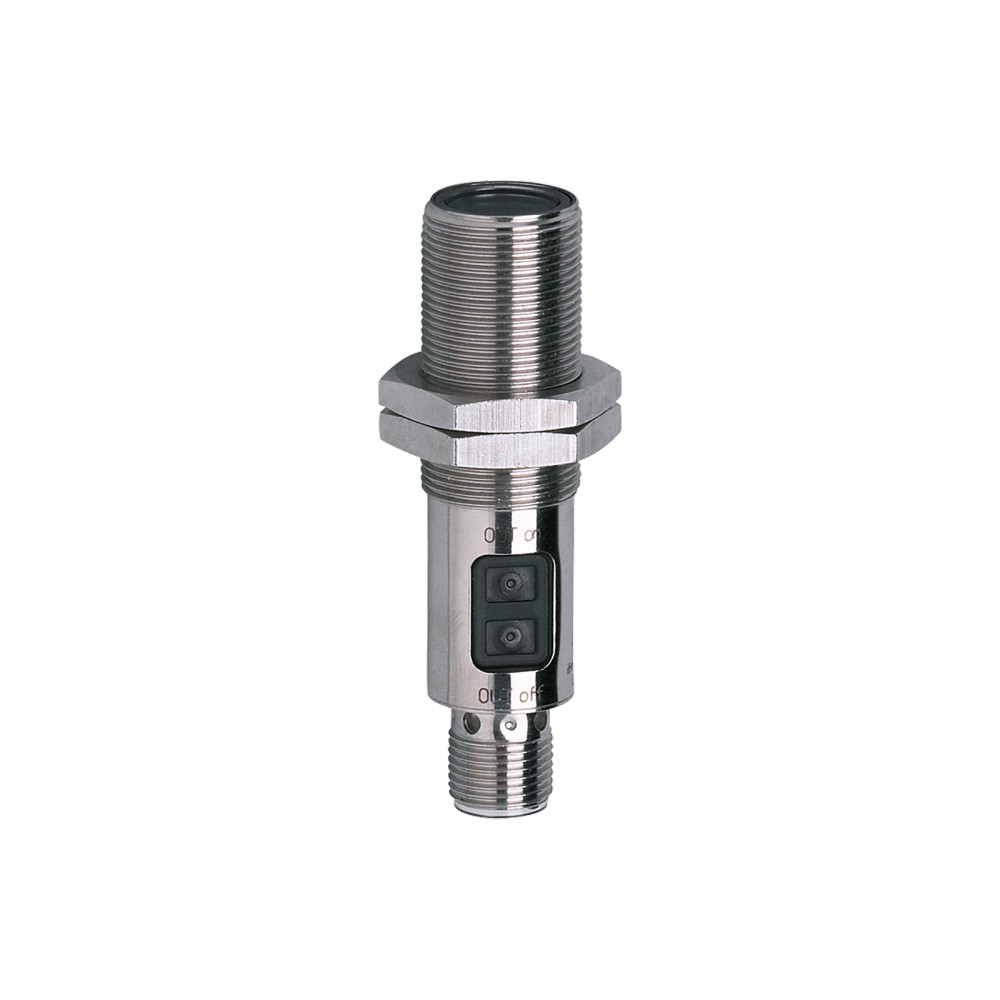

Imagem meramente ilustrativa

R$ 1.644,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH502
EAN: 4021179236201
NCM do produto: 85365090

Destaques do Produto Saída de comutação...mais

Fechar menu

Saiba mais sobre: "OGH502 IFM - Sensor de Reflexão Difusa ifm Automação Industrial M18 NPN 300mm IP67"

Destaques do Produto

Saída de comutação

NPN

Alcance

15 a 300 mm

Conexão elétrica

M12, 4 contatos

Alimentação

10 a 36 V DC

Montagem

Rosca M18 x 1

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Reflexão Difusa ifm OGH502 com Supressão de Fundo, M18 x 1, saída NPN, alcance de 15 a 300 mm, conexão M12 e proteção IP67

O ifm OGH502 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais e de automação. Possui saída NPN, alcance de detecção de 15 a 300 mm e comutação Claro/Escuro programável. A conexão elétrica é M12 de 4 contatos, e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance de detecção	15 a 300 mm; referência: papel branco 200 x 200 mm, 90% de remissão
Saída	NPN
Modo de comutação	Claro/Escuro programável
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP67
Frequência de comutação	1000 Hz
Rosca e dimensões	M18 x 1; comprimento de 72 mm
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais e de automação, quando a distância de detecção estiver dentro do alcance de 15 a 300 mm.
Aplicações que requerem sensor de reflexão difusa com supressão de fundo, saída NPN e conexão M12 de 4 contatos.
Instalações cuja alimentação esteja entre 10 e 36 V DC e cuja temperatura ambiente esteja entre -25 e 80 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída PNP: a ficha especifica saída NPN.
Não selecionar para alcance de detecção fora de 15 a 300 mm.
Não selecionar para alimentação fora da faixa de 10 a 36 V DC ou temperatura ambiente fora de -25 a 80 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção em processos industriais e sistemas de automação industrial.
Possibilidade de uso em detecção de objetos dentro da faixa de 15 a 300 mm, considerando a referência de alcance especificada para papel branco de 200 x 200 mm e 90% de remissão. O desempenho com outros objetos deve ser verificado na aplicação real.
A ficha não identifica materiais de alvo, formato de objeto ou condições específicas de montagem como comprovados para todos os casos; validar o comportamento do sensor com o objeto e o fundo da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Reflexão Difusa ifm OGH502 com Supressão de Fundo, M18 x 1, saída NPN, alcance de 15 a 300 mm, conexão M12 e proteção IP67, verifique estes pontos:

Escolha o OGH502

Quando a aplicação exigir detecção por reflexão difusa com supressão de fundo, saída NPN, conexão M12 de 4 contatos e distância dentro de 15 a 300 mm. Confirme também a alimentação de 10 a 36 V DC e a temperatura ambiente permitida.

Considere outra versão

Se a entrada do controlador exigir PNP, se a instalação precisar de uma conexão diferente de M12 ou se a distância de detecção necessária estiver fora da faixa declarada, procure uma versão com as características correspondentes. A ficha deste modelo não especifica protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGH502	Código do produto; também informado como SKU e Part Number.
Marca	ifm	Fabricante indicado na ficha do anúncio.
GTIN	4021179236201	Identificador comercial informado para o modelo.
Aplicação	Aplicações industriais e automação industrial	Aplicação declarada na ficha.
Princípio de funcionamento	Sensor de reflexão difusa	Princípio de detecção indicado pelo fabricante.
Característica especial	Supressão de fundo	Função declarada para o sensor.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Descrição técnica do produto.

Dados ópticos e faixa de detecção
Fonte de luz	Luz vermelha	Tipo de luz informado para o sensor.
Comprimento de onda	624 nm	Comprimento de onda declarado.
Alcance	15 a 300 mm	Alcance declarado com papel branco de 200 x 200 mm e 90% de remissão.
Alcance ajustável	Sim	A ficha informa ajuste do alcance/alcance de detecção.
Supressão de fundo	Disponível	Característica declarada para o modelo.
Diâmetro máximo da mancha de luz	25 mm	Valor máximo informado para a mancha de luz.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de tensão de operação declarada.
Consumo de corrente	25 mA	Valor de consumo informado na ficha.
Classe de proteção	II	Classe de proteção declarada.
Observação de alimentação	Tensão de serviço 'supply class 2' conforme cULus	Observação incluída na ficha do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.
Norma EMC	EN 60947-5-2	Norma indicada para EMC na ficha.

Saídas e comutação
Função elétrica	NPN	Tipo de saída de comutação informado.
Modo de comutação	Claro/Escuro programável	Modo de comutação programável; o ajuste de fábrica é comutação com luz.
Ajuste de fábrica	Comutação com luz	Configuração de fábrica declarada.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para DC.
Queda de tensão máxima da saída DC	2,5 V	Limite máximo informado para a saída de comutação DC.
Corrente constante máxima da saída DC	150 mA; 200 mA até 60 °C	Limites declarados para a corrente constante máxima da saída.
Display de estado de chaveamento	1 LED amarelo	Indicador visual de estado especificado.

Conexão elétrica
Conexão	1 x M12, codificação A, 4 contatos	Tipo de conexão elétrica e número de contatos declarados.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de instalação e conexão indicadas pelo fabricante.

Dados mecânicos e materiais
Forma construtiva	Invólucro de roscas	Formato construtivo indicado na ficha.
Designação da rosca	M18 x 1	Rosca mecânica de montagem.
Dimensões	M18 x 1; comprimento de 72 mm	Dimensões declaradas para o sensor.
Materiais do invólucro	1.4404 (aço inoxidável/316L), PA, LCP, EPDM e TPU	Materiais listados para os componentes do invólucro.
Material da lente	PMMA	Material do protetor frontal informado.
Peso	61,7 g	Peso informado no conjunto de atributos do produto.

Fornecimento
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Confiabilidade declarada
MTTF	368 anos	Valor MTTF informado na ficha; não representa duração garantida de serviço.

Classificação comercial
NCM	8536.50.90	Código de classificação fiscal informado.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; o produto é especificado com saída de comutação NPN.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC e saída NPN; confirme que o circuito de entrada seja compatível com NPN e com os limites elétricos indicados no datasheet.

Processo Não possui conexão de processo informada. A montagem mecânica é por corpo roscado M18 x 1; não confundir essa rosca de montagem com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída NPN e alimentação de 10 a 36 V DC	✓	A ficha especifica saída NPN e tensão de operação de 10 a 36 V DC; verificar a compatibilidade do circuito e da corrente com os dados do datasheet.
Entrada de controlador que exige saída PNP	✗	Este modelo tem saída NPN.
Montagem em suporte ou alojamento preparado para rosca M18 x 1	✓	A ficha informa invólucro roscado M18 x 1; confirmar espaço disponível para o comprimento de 72 mm.
Conexão elétrica diferente de M12, codificação A, 4 contatos	✗	A conexão especificada para o sensor é M12, codificação A, com 4 contatos; a compatibilidade física do cabo ou conector deve ser confirmada.
Detecção entre 15 e 300 mm, nas condições de referência declaradas	✓	A ficha declara alcance de 15 a 300 mm com papel branco de 200 x 200 mm e 90% de remissão; o resultado pode depender do objeto e das condições reais.

INSTALAÇÃO

Como instalar o Sensor de Reflexão Difusa ifm OGH502 com Supressão de Fundo, M18 x 1, saída NPN, alcance de 15 a 300 mm, conexão M12 e proteção IP67

Confirme que a aplicação requer sensor de reflexão difusa com saída NPN e que a distância prevista está dentro da faixa declarada.
Verifique a compatibilidade elétrica do circuito, incluindo alimentação de 10 a 36 V DC e entrada compatível com NPN.
Prepare o ponto de montagem para a rosca M18 x 1 e confira o espaço disponível para o comprimento de 72 mm.
Instale o sensor utilizando as duas porcas de fixação incluídas, sem exceder condições de montagem que não estejam especificadas na ficha; consulte o datasheet para detalhes.
Conecte um cabo ou conector compatível com M12, codificação A, 4 contatos, seguindo a atribuição de contatos do datasheet.
Configure o modo Claro/Escuro conforme a aplicação e verifique a comutação com o objeto real e o fundo em condições de operação.

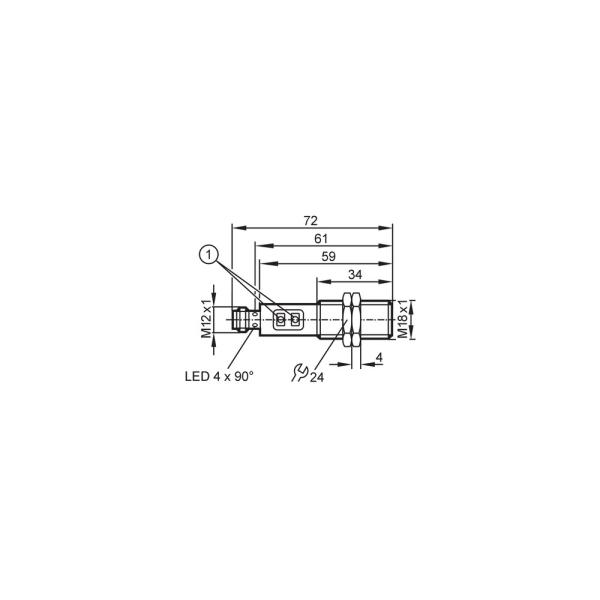

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está presente.	Pode haver alimentação fora da faixa especificada, ligação incompatível com a saída NPN, configuração Claro/Escuro inadequada ou objeto fora das condições de detecção.	Meça a alimentação e confirme que está entre 10 e 36 V DC; verifique a compatibilidade da entrada com NPN, o modo de comutação e a resposta com o objeto na distância de trabalho.
A saída comuta, mas o controlador não reconhece o estado.	A entrada do controlador pode não ser compatível com NPN ou a ligação dos contatos M12 pode não corresponder ao esquema do fabricante.	Confirme o tipo de entrada do controlador, a atribuição dos 4 contatos no datasheet e a tensão na saída durante os estados de comutação.
A detecção varia ao trocar o objeto ou alterar sua posição.	O alcance declarado tem uma condição de referência de papel branco de 200 x 200 mm e 90% de remissão; outros objetos podem apresentar condições ópticas diferentes.	Teste o objeto real na distância prevista, consulte o intervalo declarado e ajuste o alcance quando necessário, verificando também o fundo da instalação.
O sensor não se encaixa no suporte ou o conector não acopla.	Pode haver divergência entre a rosca mecânica M18 x 1 ou a dimensão do corpo e o suporte, ou incompatibilidade do conector com M12 codificação A de 4 contatos.	Confira a rosca e o espaço de montagem no desenho dimensional; verifique separadamente o tipo, a codificação e o número de contatos do conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet OGH502 em português (Datasheet) Desenho em escala do OGH502 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGH502 e para que serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo para aplicações industriais e de automação. A ficha especifica saída NPN e alcance de 15 a 300 mm nas condições de referência indicadas.

Que conexão elétrica e saída esse sensor utiliza?

O OGH502 utiliza conexão M12, codificação A, com 4 contatos, e possui saída NPN. Confirme no datasheet a atribuição dos contatos para a ligação.

O produto acompanha porcas ou outros acessórios?

A ficha informa o fornecimento de 2 porcas de fixação. Não há outros acessórios listados como incluídos.

Esse modelo funciona com uma entrada que exige saída PNP?

Não: a saída especificada para o OGH502 é NPN. Para uma entrada que exija PNP, selecione uma versão cuja ficha indique saída PNP.

Posso usar o OGH502 com alimentação fora de 10 a 36 V DC?

A ficha declara operação de 10 a 36 V DC, portanto uma alimentação fora dessa faixa não está especificada para este modelo. Verifique também a compatibilidade elétrica do circuito antes da instalação.

O sensor não detecta o objeto; o que devo conferir antes de trocar?

Confira a alimentação, a compatibilidade da entrada com NPN, o modo Claro/Escuro e a distância de detecção. O alcance de 15 a 300 mm é declarado com papel branco de 200 x 200 mm e 90% de remissão, então teste também com o objeto real.

A saída muda, mas o CLP não recebe o sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada do CLP e a saída NPN, ou ligação incorreta dos contatos M12. Verifique o tipo de entrada, o esquema de contatos do datasheet e o sinal elétrico na saída.

Devo comprar o OGH502 ou procurar outro sensor fotoelétrico?

Escolha o OGH502 se forem necessários reflexão difusa com supressão de fundo, saída NPN, conexão M12 de 4 contatos e alcance dentro de 15 a 300 mm. Procure outra versão se a aplicação exigir PNP, outra conexão ou uma faixa de detecção diferente.

O que preciso conferir para instalar o sensor?

Verifique o suporte para rosca M18 x 1, o espaço para o comprimento de 72 mm e a compatibilidade do cabo com M12, codificação A, 4 contatos. Consulte o datasheet para o esquema de ligação e confirme a comutação com o objeto real.

O sensor é adequado para qualquer objeto dentro de 300 mm?

A ficha não afirma desempenho idêntico para qualquer objeto: os 15 a 300 mm são especificados usando papel branco de 200 x 200 mm com 90% de remissão. Valide o alcance e a comutação com o objeto e o fundo reais da aplicação.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio em que o sensor detecta a luz refletida pelo próprio objeto.

Supressão de fundo

Característica do sensor indicada para a detecção com supressão da influência do fundo; confirme o comportamento na aplicação real.

NPN

Tipo de saída de comutação do sensor; a entrada conectada precisa ser compatível com esse tipo de saída.

Alcance de detecção

Distância de detecção declarada pelo fabricante sob uma condição de referência. (Ref.: 15 a 300 mm; papel branco 200 x 200 mm, 90% de remissão)

IP67

Grau de proteção declarado para o invólucro do sensor; a ficha não detalha aqui as condições de instalação necessárias para manter essa proteção. (Ref.: grau de proteção IP67)
