Sensor Difuso IFM OGH383 - Supressão de Fundo

Pré-visualizar: OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link

OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link

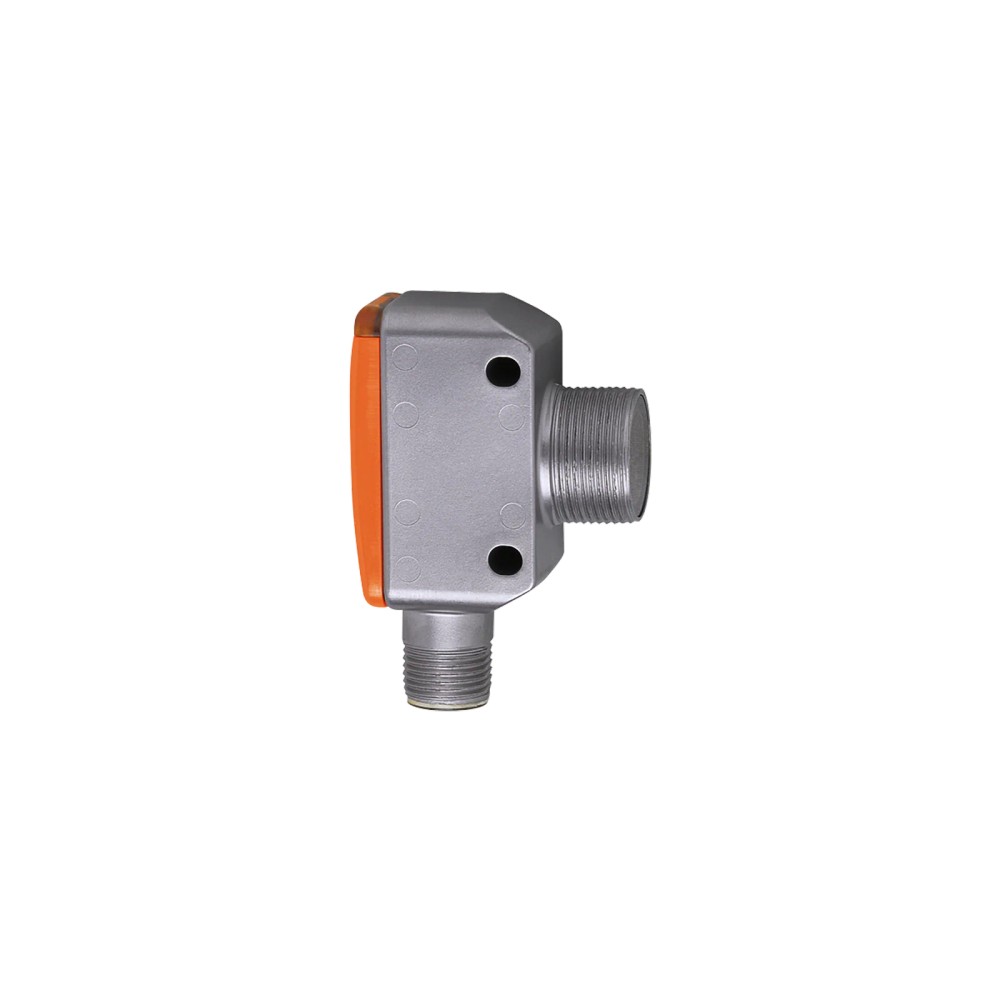

Imagem meramente ilustrativa

R$ 1.587,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH383
EAN: 4021179267298
NCM do produto: 85365090

Destaques do Produto Alcance 200 mm...mais

Fechar menu

Saiba mais sobre: "OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link"

Destaques do Produto

Alcance

200 mm

Saída

NPN

Conexão

M12

Protocolo

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link

O sensor OGH383 é um dispositivo fotoelétrico de reflexão difusa com supressão de fundo, projetado para automação industrial de precisão. Ele é otimizado para ambientes da indústria de alimentos devido à sua carcaça em aço inoxidável e proteção IP69K. Possui alcance de 200 mm, saída NPN e suporte para comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Alcance	200 mm
Saída	NPN
Grau de Proteção	IP69K
Conexão	M12
Comunicação	IO-Link
Material	Aço Inoxidável
Dimensões	52,9 x 20 x 35,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas devido à vedação IP69K.
Linhas de montagem automatizadas onde é necessária supressão de fundo precisa.
Sistemas integrados de automação via IO-Link.

⚠ Considere outro se precisa de:

Ambientes com luz solar direta intensa que possa interferir na detecção.
Detecção de superfícies espelhadas ou altamente reflexivas que disparam falsos positivos.
Uso com cabos de conexão que não possuam vedação IP67/69K em ambientes úmidos.

APLICAÇÕES E USO

Detecção de objetos em linhas de envase de bebidas.
Monitoramento de presença em máquinas de processamento de alimentos.
Automação de embalagens em ambientes com requisitos higiênicos rigorosos.

COMO ESCOLHER

Antes de comprar o OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link, verifique estes pontos:

Quando escolher este produto

Selecione este sensor se sua aplicação exige alta resistência à lavagem (IP69K), detecção precisa com supressão de fundo para evitar acionamentos falsos em segundo plano e necessidade de diagnóstico via IO-Link.

Quando buscar outra opção

Busque alternativas se precisar de alcances superiores a 200 mm ou se o seu sistema de controle exigir exclusivamente saída PNP, visto que este modelo é NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Tipo de sensor	Reflexão difusa com supressão de fundo	Princípio de funcionamento baseado em feixe de luz vermelha
Alcance	200 mm	Distância nominal de detecção para objeto branco 90% remissão

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	NPN	Configuração elétrica de saída
Consumo de corrente	25 mA	Consumo típico em operação

Dados Mecânicos e Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra sólidos e líquidos
Temperatura ambiente	-25...80 °C	Faixa operacional de temperatura
Material do invólucro	Aço inoxidável 1.4542 (17-4 PH)	Material resistente a processos de limpeza

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

Conexões

Elétrica Conector M12, codificação A, 4 polos

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos de lavagem sob alta pressão	✓	O sensor possui proteção IP69K, sendo totalmente adequado para ambientes higiênicos.
Sistemas de controle PNP	✗	O sensor possui saída NPN, sendo incompatível com entradas puramente PNP sem um conversor de sinal.
Ambientes corrosivos	✓	O material do invólucro é aço inoxidável 1.4542, altamente resistente à corrosão.

INSTALAÇÃO

Como instalar o OGH383 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 200mm IO-Link

Verifique se a tensão de alimentação está desligada.
Prepare o local de montagem garantindo que a superfície aceite a rosca M18.
Posicione o sensor e fixe-o com as porcas M18 fornecidas.
Conecte o cabo M12 de 4 pinos ao conector do sensor.
Realize o alinhamento direcionando a ótica frontal para o objeto alvo.
Ligue a alimentação e observe o LED verde de operação para confirmar o estado ativo.

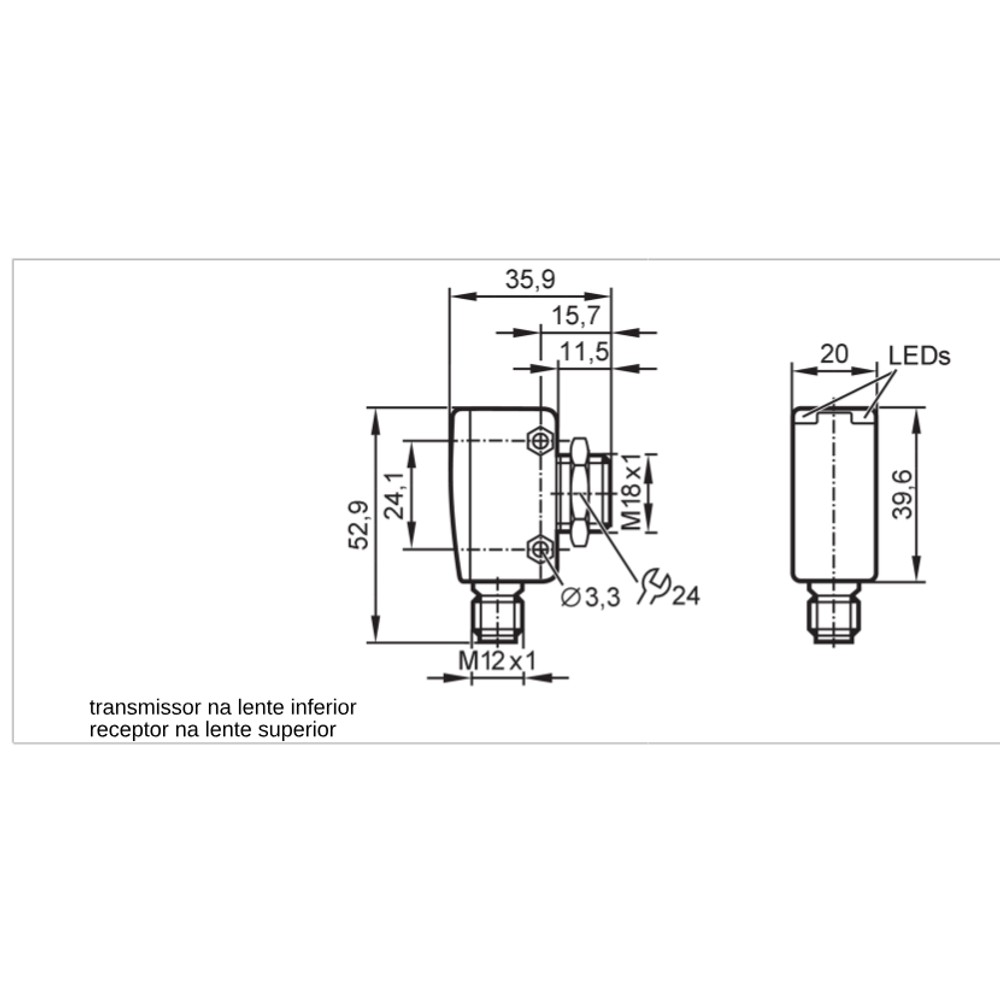

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com a presença do objeto ou comuta sem objeto.	Acúmulo de sujeira, resíduos ou umidade na lente frontal.	Limpe a lente frontal com um pano macio e verifique o alinhamento.
Sensor inoperante ou falhas intermitentes de comunicação.	Tensão de alimentação fora da faixa (10-30V DC).	Meça a tensão nos pinos do conector M12 com um multímetro.
O sensor não detecta alvos pretos ou escuros corretamente.	Objeto fora da faixa de detecção ou material com baixa refletividade.	Confirme se o objeto está dentro da faixa de 200mm e ajuste a posição se necessário.
Saída de sinal não aciona o controlador.	Configuração incorreta do IO-Link ou falha na carga da saída NPN.	Verifique o LED amarelo; se acender, o problema pode estar no cabeamento ou na entrada do CLP.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OGH383 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGH383 da IFM?

Este sensor é um dispositivo de detecção fotoelétrica com supressão de fundo, projetado para detectar objetos em aplicações industriais, especialmente na indústria de alimentos e bebidas.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação em aço inoxidável M18 para instalação.

Para quais situações este sensor não é indicado?

Este sensor não é indicado para detecção de objetos transparentes ou muito pequenos que não reflitam luz suficiente, nem para ambientes externos sem proteção contra luz solar direta intensa.

Existem restrições de uso para este modelo?

Não deve ser utilizado em processos que excedam a temperatura de 80°C ou que exijam sensores indutivos ou capacitivos para detecção de metal ou proximidade sem reflexão.

Como diagnosticar falhas de detecção com o OGH383?

Sintomas comuns incluem falha na comutação ou saída travada, frequentemente causados por acúmulo de sujeira na lente ou desalinhamento do sensor com o objeto.

O que verificar antes de solicitar a substituição do sensor?

Verifique a integridade do cabo M12 e se os LEDs de status (amarelo para chaveamento e verde para operação) estão acesos conforme o esperado.

Por que escolher este modelo em vez de um sensor padrão?

Este modelo é ideal para ambientes higiênicos devido ao seu grau de proteção IP69K, enquanto sensores padrão podem sofrer oxidação ou falha de vedação sob limpeza pesada.

Qual a vantagem deste sensor com IO-Link?

O OGH383 é uma peça única, mas se o sistema exige comunicação IO-Link avançada, este modelo é a escolha correta, pois integra-se a redes inteligentes de monitoramento.

Quais cuidados ter na instalação do sensor?

A instalação requer alinhamento preciso do feixe de luz vermelha em direção ao objeto e aperto das porcas M18 de forma que o sensor fique firme, sem sobreaperto no invólucro.

Qual a origem e garantia do OGH383?

A IFM garante a conformidade técnica do produto fabricado. A garantia e procedência são asseguradas pela nota fiscal emitida diretamente pela IFM Electronic Ltda.

GLOSSÁRIO TÉCNICO

Supressão de Fundo

Capacidade do sensor de ignorar objetos além de uma distância definida (200 mm), focando apenas no alvo pretendido. (Ref.: Característica especial)

IP69K

Classificação de proteção contra entrada de poeira e alta pressão/temperatura de água, essencial em ambientes de limpeza pesada. (Ref.: Grau de proteção)

IO-Link

Interface de comunicação padronizada (IEC 61131-9) para troca de dados entre sensores e controladores. (Ref.: Interface de comunicação)

NPN

Configuração da saída de comutação que fecha o contato para o negativo (0V) quando ativo. (Ref.: Saída de comutação)

MTTF

Tempo médio até a falha, indicando a confiabilidade operacional do componente (782 anos neste modelo). (Ref.: MTTF)
