Sensor Reflexão Difusa IFM OGH381

Pré-visualizar: OGH381 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP 200mm M18

OGH381 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP 200mm M18

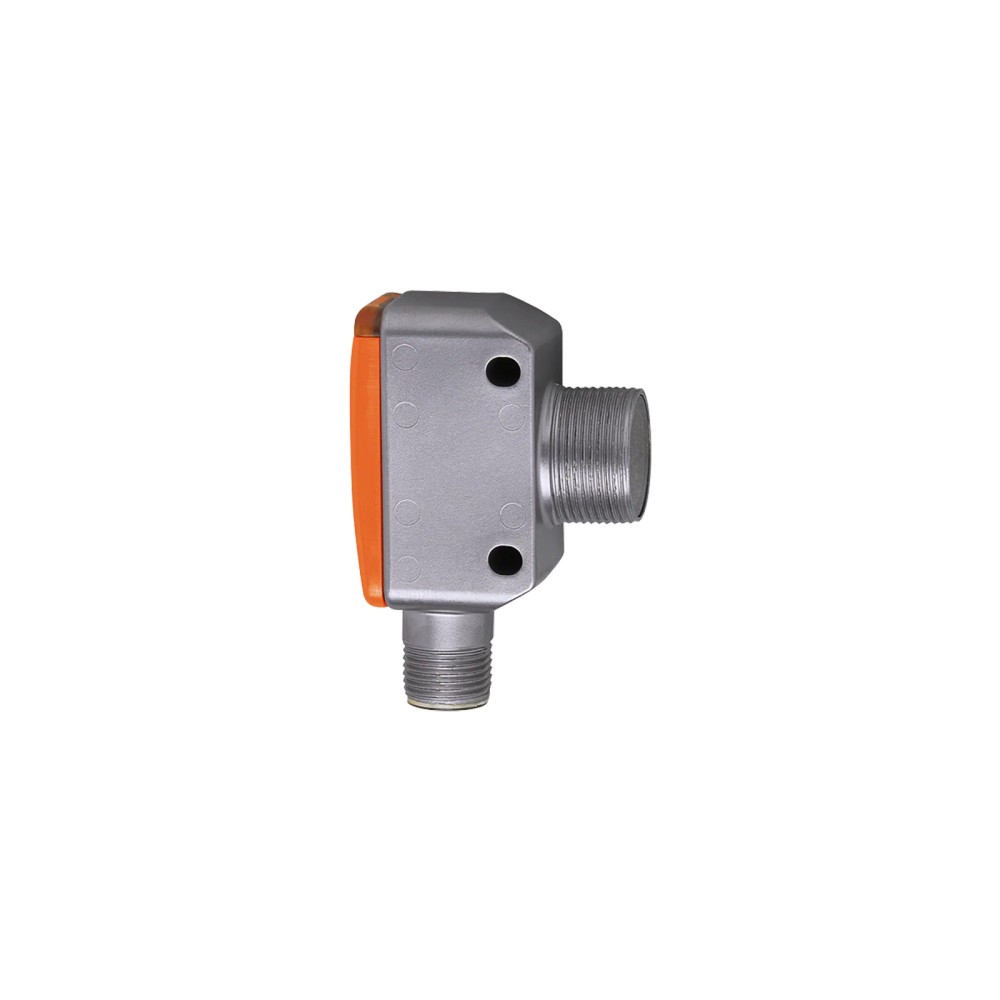

Imagem meramente ilustrativa

R$ 1.587,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH381
EAN: 4021179267274
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor de...mais

Fechar menu

Saiba mais sobre: "OGH381 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP 200mm M18"

Destaques do Produto

Tecnologia

Sensor de reflexão difusa com supressão de fundo

Alcance informado

Até < 200 mm, conforme remissão do objeto

Saída

PNP, comutação com luz

Comunicação

IO-Link 1.1 ou modo SIO

Conexão

M12 A, 4 contatos; montagem M18 x 1

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGH381 IFM — Sensor de reflexão difusa com supressão de fundo, PNP, IO-Link, M18, alcance de até 200 mm

O OGH381 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos sem contato. A ficha indica aplicação na indústria alimentícia e de bebidas. Possui saída PNP, interface IO-Link, luz vermelha e alcance de detecção inferior a 200 mm para objeto branco com 90% de remissão. A conexão elétrica é M12 de 4 contatos e o invólucro tem proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Reflexão difusa com supressão de fundo
Alcance de detecção	< 200 mm para objeto branco (90% de remissão)
Saída de comutação	PNP; comutação com luz
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Rosca de montagem	M18 x 1
Proteção do invólucro	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações da indústria alimentícia e de bebidas, conforme aplicação indicada na ficha do fabricante.
Aplicações que aceitem sensor de reflexão difusa com supressão de fundo, saída PNP e alcance dentro dos limites especificados.
Instalações que disponham de alimentação de 10 a 30 V DC e conexão elétrica M12 A de 4 contatos.
Sistemas que utilizem IO-Link 1.1 ou operação em modo SIO e atendam à classe de master port A exigida.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance acima dos limites informados: < 200 mm para objetos branco e cinza (90% e 18% de remissão) e < 190 mm para objeto preto (6% de remissão).
Não selecionar quando o controlador exigir saída NPN; a ficha especifica saída PNP.
Não selecionar quando a instalação exigir ajuste do alcance de detecção; este modelo não tem alcance ajustável.
Não selecionar se a alimentação disponível estiver fora da faixa especificada de 10 a 30 V DC.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos na indústria alimentícia e de bebidas, respeitando a faixa de temperatura ambiente de -25 a 80 °C e os limites de alcance especificados para a remissão do alvo.
Possibilidade de uso em detecção sem contato em linhas de processamento ou embalagem é uma inferência a partir do princípio de reflexão difusa; validar distância, cor, remissão e geometria dos objetos na instalação real.
Para alvo preto com remissão de 6%, considerar o limite declarado de < 190 mm; a distância de detecção também depende da condição de referência indicada pelo fabricante.
A ficha declara IP65, IP67, IP68 e IP69K; confirmar no datasheet as condições de instalação e exposição para a aplicação específica.

COMO ESCOLHER

Antes de comprar o OGH381 IFM — Sensor de reflexão difusa com supressão de fundo, PNP, IO-Link, M18, alcance de até 200 mm, verifique estes pontos:

Escolha o OGH381 quando

A aplicação exigir reflexão difusa com supressão de fundo, saída PNP e alcance compatível com os valores declarados por remissão do alvo. Confirme também alimentação de 10 a 30 V DC, montagem M18 x 1 e conexão M12 A de 4 contatos.

Considere outra configuração quando

O sistema exigir saída NPN, alcance ajustável, distância superior aos limites declarados ou alimentação fora de 10 a 30 V DC. Compare os requisitos do controlador e do alvo com o datasheet antes de definir outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGH381; designação OGH-HPKG/US/V4A/CUBE/200MM	Identificação do sensor conforme a ficha do produto.
Marca	ifm electronic	Fabricante informado.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de funcionamento declarado.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Característica especial	Supressão de fundo	Recurso indicado pelo fabricante.
Perfil	Smart Sensor - SSP 3.1 Measuring Sensor / Common - I&D Identification and Diagnosis / Function Multiple switching signal / Function Teach channel	Perfil e funções de sensor informados na ficha.

Dados ópticos e alcance
Fonte de luz	Luz vermelha; comprimento de onda de 645 nm	Característica da emissão óptica.
Alcance para objeto branco	< 200 mm; papel branco 200 x 200 mm, 90% de remissão	Condição de referência declarada pelo fabricante.
Alcance para objeto cinza	< 200 mm; 18% de remissão	Valor especificado para o nível de remissão indicado.
Alcance para objeto preto	< 190 mm; 6% de remissão	Valor especificado para o nível de remissão indicado.
Ajuste do alcance	Não ajustável	A ficha informa que o alcance de detecção não é ajustável.
Diâmetro máximo da mancha de luz	13 mm	Dimensão máxima declarada da mancha de luz.
Luz externa sobre o objeto	< 10 klx	Limite declarado para luz externa incidente sobre o objeto.
Orientação da lente	Óptica lateral	Orientação óptica indicada na ficha.
Repetibilidade / precisão	6 σ	Valor informado no conjunto de dados; não há unidade adicional especificada.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Consumo declarado pelo fabricante.
Classe de proteção elétrica	Classe III	Classificação elétrica informada.
Tensão de isolação classificada	32 V	Valor nominal declarado.
Fontes de alimentação	Class 2	Tipo de fonte indicado na ficha.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada.
Tempo de atraso máximo de disponibilidade	300 ms	Tempo máximo declarado até o sensor estar disponível.

Saídas e proteção elétrica
Função de saída	PNP; comutação com luz	Tipo e lógica de comutação especificados.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Frequência de comutação DC	1000 Hz	Frequência máxima de comutação declarada.
Proteção contra curto-circuitos	Sim; por impulso	Proteção especificada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção especificada para a alimentação.
Display de status de chaveamento	1 LED amarelo	Indicação visual do estado de comutação.
Display em operação	1 LED verde	Indicação visual de operação.

Interfaces e comunicação
Interface de comunicação	IO-Link 1.1	Versão da interface informada.
Padrão SDCI	IEC 61131-9	Padrão declarado para a interface.
Modo SIO	Sim	Permite operação em modo de entrada/saída padrão.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência IO-Link declarados.
Classe de porta do master exigida	A	Requisito de compatibilidade do master.
Dados de processo cíclicos	Valor do processo: 16 bits; estado do dispositivo: 4 bits; informação binária de comutação: 1 bit	Composição dos dados cíclicos informada.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; contador de ciclos de comutação	Funções acíclicas declaradas.
DeviceID	1132 (default)	Identificador padrão informado.

Tempos de reação e processo
Tempo mínimo do ciclo do processo	10 ms	Tempo mínimo de ciclo declarado.
Duração mínima de acionamento	10 minutos	Duração mínima informada na ficha; consultar o datasheet para interpretação no contexto de operação.

Condições ambientais e proteção
Temperatura ambiente de operação	-25 a 80 °C	Faixa operacional informada.
Temperatura de armazenamento	-40 a 80 °C	Faixa de armazenamento declarada.
Proteção IP	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Condições ambientais constantes	23 °C / 960 hPa	Condição de referência informada.
Certificado UL Ta	-25 a 80 °C	Faixa de temperatura ambiente associada à informação UL na ficha.
Enclosure type	Type 1	Classificação informada no conjunto de dados.
MTTF	782 anos	Valor de MTTF declarado; não representa vida útil garantida.

Dados mecânicos e materiais
Formato do invólucro	Retangular com rosca M18	Descrição construtiva declarada.
Rosca de montagem	M18 x 1	Designação da rosca especificada.
Dimensões	52,9 x 20 x 35,9 mm	Dimensões indicadas na ficha.
Peso	77,5 g	Massa do produto informada.
Material do invólucro	1.4542 (17-4 PH / 630)	Material especificado para o invólucro.
Material da parte traseira do invólucro	PEI	Material declarado para a parte traseira.
Material do protetor frontal	PEI	Material especificado para o protetor frontal.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e número de contatos declarados.

Acessórios e fornecimento
Acessório incluído	1 porca de fixação	Acessório indicado como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO disponível para operação de comutação.

• Requer classe A de porta do master IO-Link.

• Dados cíclicos informados: valor do processo de 16 bits, estado do dispositivo de 4 bits e informação binária de comutação de 1 bit.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC, saída PNP e corrente constante máxima da saída de comutação DC de 200 mA. Verifique a atribuição de pinos no datasheet antes da ligação.

Processo Não possui conexão de processo para fluido indicada na ficha. Montagem mecânica por rosca M18 x 1; invólucro retangular com dimensões de 52,9 x 20 x 35,9 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital PNP, alimentação de 10 a 30 V DC e conexão compatível com M12 A de 4 contatos	✓	Corresponde à saída PNP, à faixa de alimentação e ao tipo de conexão especificados; confirme o esquema de pinos no datasheet.
Rede IO-Link com master que disponha de porta classe A e suporte IO-Link 1.1/COM2	✓	A ficha informa IO-Link 1.1, COM2 e classe A de master port exigida.
Sistema que opera somente com saída NPN	✗	A saída de comutação especificada para este modelo é PNP.
Detecção de objeto preto a distância igual ou superior a 190 mm	✗	O alcance declarado para objeto preto com 6% de remissão é inferior a 190 mm.
Aplicação que exige ajuste do alcance de detecção	✗	A ficha informa que o alcance/alcance de detecção não é ajustável.
Montagem em suporte ou alojamento com rosca M18 x 1	✓	A designação de rosca especificada é M18 x 1; valide espaço e geometria de montagem com o desenho dimensional.

INSTALAÇÃO

Como instalar o OGH381 IFM — Sensor de reflexão difusa com supressão de fundo, PNP, IO-Link, M18, alcance de até 200 mm

Confirme que a alimentação disponível está entre 10 e 30 V DC e que a entrada do controlador é compatível com saída PNP.
Verifique a compatibilidade do master IO-Link: interface 1.1, transferência COM2 e porta classe A, se a comunicação IO-Link for utilizada.
Dimensione o suporte para a rosca M18 x 1 e consulte o desenho dimensional para conferir espaço e orientação da óptica lateral.
Monte o sensor com a porca de fixação incluída, posicionando a área óptica voltada para a zona de detecção.
Conecte o cabo M12 A de 4 contatos conforme o esquema de pinos do datasheet; não deduza a pinagem apenas pelo número de contatos.
Energize o sensor e confirme os indicadores de operação e chaveamento; valide a detecção com os objetos reais e suas distâncias de trabalho.

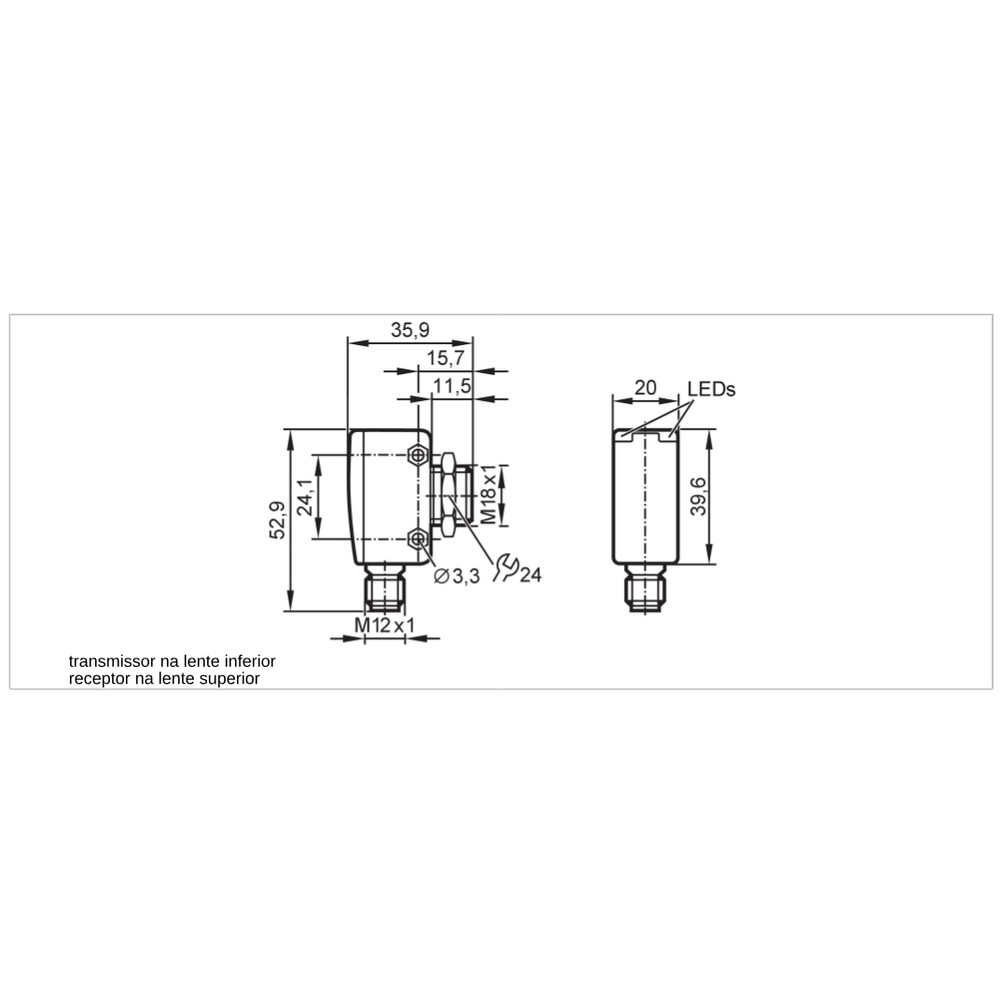

Desenho Dimensional

ACESSÓRIOS

1 porca de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora do alcance declarado para sua remissão, alimentação fora da faixa ou ligação incompatível com a saída PNP.	Meça a alimentação nos terminais e compare a distância e a remissão do objeto com os alcances especificados; confira o esquema de ligação no datasheet.
A saída permanece ativa sem o alvo esperado ou não acompanha a lógica do controlador.	Lógica de comutação com luz interpretada incorretamente ou entrada do controlador configurada para NPN.	Confirme a função de saída indicada como comutação com luz e verifique se a entrada do controlador é compatível com PNP.
A comunicação IO-Link não é estabelecida.	Master ou porta incompatível com IO-Link 1.1, COM2 ou classe A, ou conexão M12/pinagem incorreta.	Confira os requisitos da porta do master, a configuração de comunicação e a pinagem indicada no datasheet.
A detecção varia entre objetos ou posições.	Diferenças de remissão, distância ou alinhamento em relação à óptica lateral e aos limites de detecção especificados.	Teste com o objeto real na posição de uso, confira a distância e compare a remissão do alvo com os valores de referência da ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OGH381 (PT-BR) (Datasheet) Desenho em escala IFM OGH381 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGH381 e para que serve?

É um sensor de reflexão difusa com supressão de fundo para detecção de objetos sem contato. A ficha indica aplicação na indústria alimentícia e de bebidas.

O OGH381 funciona com IO-Link e com entrada digital convencional?

Sim. Suporta IO-Link 1.1 e modo SIO; a saída de comutação é PNP. Para IO-Link, o master deve atender aos requisitos de COM2 e porta classe A.

O que acompanha o sensor?

A ficha informa uma porca de fixação como acessório incluído. A embalagem está especificada como uma peça.

Este modelo serve para um controlador que aceita somente saída NPN?

Não, a saída especificada para o OGH381 é PNP. Verifique o tipo de entrada do controlador antes da instalação.

Posso usar o OGH381 se preciso ajustar a distância de detecção?

Não para esse requisito: a ficha informa que o alcance de detecção não é ajustável. Escolha uma configuração que declare ajuste de alcance, se isso for necessário.

O LED acende, mas o sensor não detecta meu objeto; o que verifico antes de trocar?

Confira a distância e a remissão do objeto: o alcance declarado é inferior a 200 mm para branco e cinza e inferior a 190 mm para preto. Verifique também alimentação e orientação da óptica.

A saída não é reconhecida pelo CLP; preciso substituir o sensor?

Antes de substituir, confirme que a entrada é compatível com PNP e que a alimentação está entre 10 e 30 V DC. Se estiver usando IO-Link, confira porta classe A, versão 1.1, COM2 e pinagem M12.

Como decidir entre este sensor e um modelo de outra tecnologia?

Escolha o OGH381 quando reflexão difusa com supressão de fundo, saída PNP e os limites de alcance por remissão forem adequados. Se precisar de alcance ajustável, saída NPN ou detecção além dos limites declarados, compare outro modelo com esses requisitos.

Como faço a instalação elétrica e mecânica?

Monte pela rosca M18 x 1 e conecte o M12 A de 4 contatos conforme o esquema de pinos do datasheet. Confira a tensão, a compatibilidade PNP e a orientação da óptica lateral antes de colocar em operação.

O OGH381 pode ser usado em qualquer condição de lavagem?

A ficha declara graus IP65, IP67, IP68 e IP69K, mas a adequação depende das condições de exposição e instalação. Consulte o datasheet do fabricante para verificar as condições dos ensaios aplicáveis.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio em que o sensor detecta a luz refletida pelo próprio objeto. (Ref.: tipo de produto: reflexão difusa)

Supressão de fundo

Recurso declarado para distinguir o objeto detectado do fundo da aplicação. (Ref.: característica especial: supressão de fundo)

Remissão

Proporção de luz refletida por uma superfície, usada na ficha para especificar o alcance por tipo de alvo. (Ref.: 90%, 18% e 6% de remissão)

IO-Link

Interface de comunicação digital para troca de dados entre sensor e master compatível. (Ref.: IO-Link 1.1; IEC 61131-9; COM2)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada do controlador. (Ref.: saída PNP; corrente máxima constante de 200 mA)
