Sensor de Reflexão Difusa IFM OGH380

Pré-visualizar: OGH380 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP M18 100mm

OGH380 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP M18 100mm

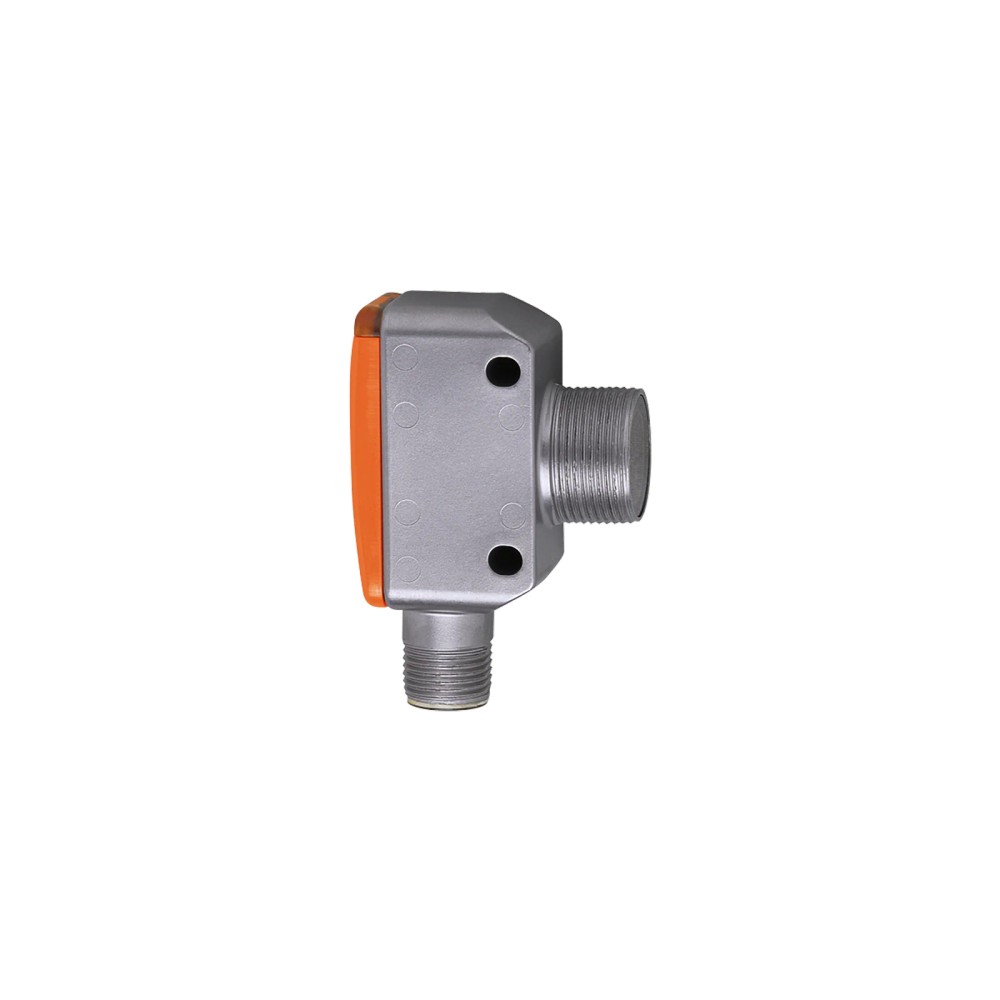

Imagem meramente ilustrativa

R$ 1.587,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH380
EAN: 4021179267267
NCM do produto: 85365090

Destaques do Produto Alcance 100 mm...mais

Fechar menu

Saiba mais sobre: "OGH380 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia IO-Link PNP M18 100mm"

Destaques do Produto

Alcance

100 mm

Saída

PNP

Comunicação

IO-Link

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGH380 - Sensor de Reflexão Difusa IFM com Supressão de Fundo M18 IO-Link

O OGH380 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, ideal para aplicações na indústria alimentícia devido à sua carcaça em aço inoxidável e proteção IP69K. Ele oferece detecção confiável de objetos a até 100 mm de distância e conta com interface IO-Link para diagnósticos avançados. É a solução robusta para automação em ambientes que exigem higienização intensa.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Modelo	OGH380
Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance máximo	100 mm
Saída	PNP
Conexão	M12
Grau de proteção	IP65, IP67, IP68, IP69K
Material	Aço inox 1.4542
Tensão	10...30 V DC
MTTF	782 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas com requisitos de higienização frequente (IP69K).
Aplicações de detecção de presença de embalagens em esteiras.
Sistemas de automação que utilizam arquitetura IO-Link para monitoramento de diagnóstico.

⚠ Considere outro se precisa de:

Detecção de objetos com alto grau de transparência ou reflexão especular.
Ambientes com interferência de luz infravermelha externa intensa.
Montagens que exijam ajuste manual da distância de comutação.

APLICAÇÕES E USO

Detecção de presença de garrafas ou embalagens em linhas de envase.
Monitoramento de posição em máquinas de processamento de alimentos.
Aplicações onde é necessário ignorar objetos no plano de fundo da detecção.
Ambientes úmidos ou sujeitos a processos de limpeza com jatos de água (lavagem por pressão).

COMO ESCOLHER

Antes de comprar o OGH380 - Sensor de Reflexão Difusa IFM com Supressão de Fundo M18 IO-Link, verifique estes pontos:

Escolha o OGH380 se:

Você precisa de um sensor compacto (M18) para indústria alimentícia, com alta resistência a lavagens (IP69K) e necessidade de dados via IO-Link.

Busque alternativa se:

Sua aplicação exige alcance superior a 100 mm, detecção de alvos transparentes ou ajuste manual de sensibilidade sem necessidade de software.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de funcionamento	Sensores de reflexão difusa	Tipo de detecção por reflexão na superfície do objeto.
Aplicação	Indústria alimentícia e de bebidas	Ambiente operacional projetado para conformidade sanitária.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação suportada pelo sensor.
Consumo de corrente	25 mA	Corrente nominal de operação.

Entradas/Saídas
Saída de comutação	PNP	Configuração da saída elétrica para sinalização.
Frequência de comutação	1000 Hz	Capacidade máxima de detecções por segundo.

Faixa de medição
Alcance	100 mm	Distância nominal de detecção baseada em papel branco.
Tipo de luz	Luz vermelha	Fonte luminosa utilizada para detecção.

Dados mecânicos
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos.
Material da carcaça	1.4542 (17-4 PH)	Material metálico de alta resistência para ambientes agressivos.

Interfaces
Interface	IO-Link 1.1	Protocolo de comunicação digital.
Tipo de conexão	M12, 4 pinos	Conector padrão industrial para interface elétrica.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1 (COM2 38.4 kBaud)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção em esteiras alimentícias	✓	Materiais higiênicos e IP69K adequados para ambientes laváveis.
Monitoramento via Fieldbus (PROFINET/EtherNet/IP)	✓	Compatível via mestre IO-Link conectado ao sistema de rede.
Detecção de vidros	✗	Sensor de reflexão difusa não opera corretamente com superfícies transparentes.

INSTALAÇÃO

Como instalar o OGH380 - Sensor de Reflexão Difusa IFM com Supressão de Fundo M18 IO-Link

Verifique a integridade do sensor e da rosca M18.
Rosqueie a porca de fixação fornecida no corpo do sensor.
Posicione o sensor no suporte, mantendo a distância de 100 mm do objeto.
Conecte o cabo M12 de 4 pinos, garantindo o aperto correto do conector.
Verifique o alinhamento óptico conforme o LED de status (amarelo para detecção).
Conecte a interface IO-Link ao mestre se o monitoramento remoto for necessário.

ACESSÓRIOS

Porca de fixação (1 unidade)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falhas de comutação ou detecção inconsistente.	Acúmulo de sujeira na lente frontal.	Limpar a óptica frontal com pano macio e verificar se o sinal normaliza.
Sensor não comuta ao passar o objeto.	Objeto fora da faixa de 100 mm.	Confirmar se a distância entre o objeto e a face do sensor está dentro do limite de 100 mm.
LED verde de operação não acende.	Falha na conexão do conector M12.	Checar a continuidade do cabo e o aperto do conector M12.
Saída não aciona ou desliga por proteção.	Sobrecarga na saída PNP.	Verificar se a corrente de carga excede o limite de 200 mA.

DOCUMENTAÇÃO TÉCNICA

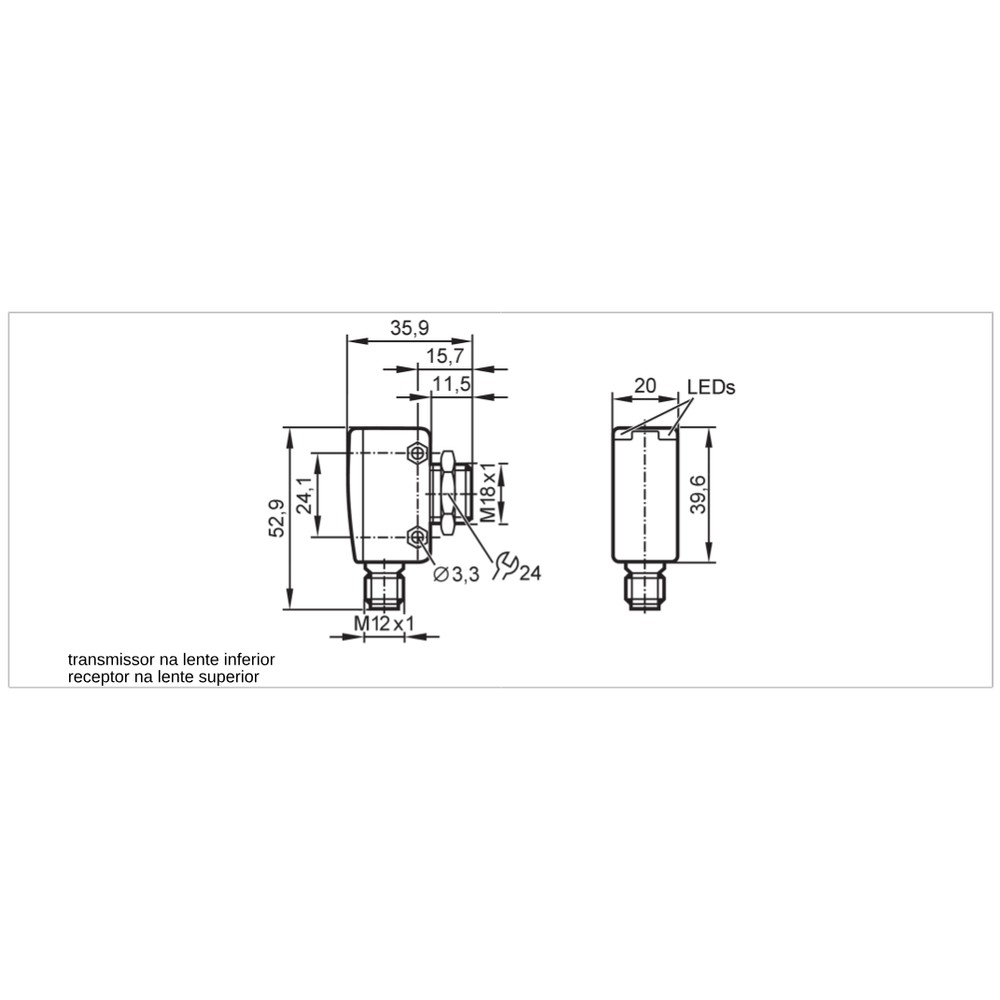

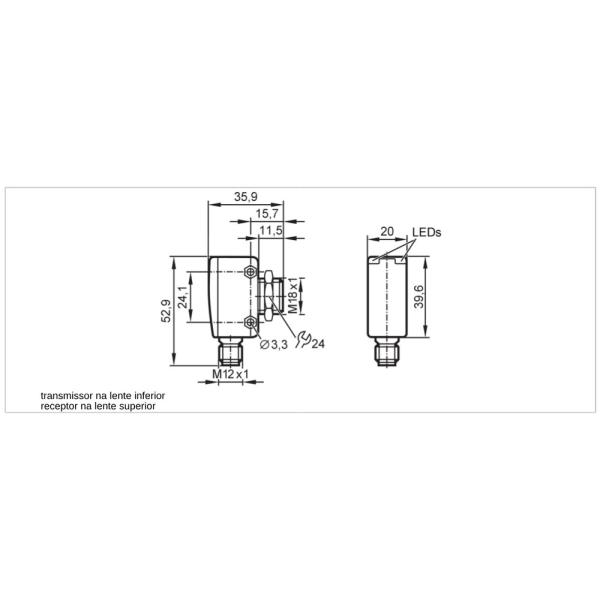

Datasheet Técnico OGH380 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGH380 e para qual aplicação ele foi desenvolvido?

Este sensor é um dispositivo de reflexão difusa com supressão de fundo, projetado para detectar objetos com precisão em distâncias de até 100 mm, sendo otimizado para a indústria alimentícia.

O sensor OGH380 suporta comunicação IO-Link?

Sim, ele possui interface IO-Link (revisão 1.1) integrada, permitindo parametrização e monitoramento avançado em sistemas de automação.

Posso usar este sensor para detectar objetos transparentes?

Este sensor não é indicado para detecção de objetos transparentes ou espelhados, pois a tecnologia de reflexão difusa com supressão de fundo depende da remissão da superfície do objeto.

O alcance de detecção do OGH380 é ajustável?

Não, este modelo possui um alcance fixo de 100 mm (referenciado em papel branco 200x200mm) e não permite ajuste mecânico ou eletrônico da distância de detecção.

O sensor não está detectando o objeto, o que devo fazer?

Se o LED amarelo não acender na presença de um objeto, verifique primeiro se o alvo está dentro da faixa de 100 mm e se a lente está limpa.

Quais são os sinais comuns de mau funcionamento do sensor?

Sintomas de falha intermitente ou falta de sinal podem ser causados por sujeira acumulada na lente ou desalinhamento do feixe; utilize um pano macio para limpeza e confirme a fixação.

Por que escolher este modelo em vez de um sensor óptico padrão?

Este modelo é superior em aplicações de higiene rigorosa devido ao seu grau de proteção IP69K, permitindo lavagem sob alta pressão, algo que sensores standard não suportam.

Devo comprar este sensor ou um modelo discreto comum?

Este é um sensor individual de linha. Para sistemas distribuídos que requerem diagnóstico via fieldbus, a tecnologia IO-Link deste modelo é a solução recomendada.

Quais cuidados devo ter na instalação elétrica do OGH380?

A instalação exige um conector M12 de 4 pinos; assegure que o torque de aperto seja adequado e que o cabo esteja protegido contra tensões mecânicas para evitar quebras.

Este sensor possui certificações de qualidade reconhecidas?

O produto possui certificação UL (E174191) e é fabricado pela ifm electronic, atendendo a normas internacionais de compatibilidade eletromagnética EN 60947-5-2.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Tecnologia que ignora objetos detectados além da distância nominal, evitando alarmes falsos (Ref.: Característica especial).

IO-Link

Protocolo de comunicação digital ponto-a-ponto que permite troca de dados e parametrização (Ref.: Interface de comunicação).

IP69K

Grau de proteção contra alta pressão e temperatura, essencial para processos de higienização (Ref.: Grau de proteção).

PNP

Tipo de saída de comutação onde a carga é conectada ao potencial positivo (Ref.: Função elétrica).

1.4542

Aço inoxidável 17-4 PH com alta resistência à corrosão, usado na carcaça (Ref.: Materiais).
