Sensor de Reflexão Difusa IFM OGH312

Pré-visualizar: OGH312 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 300mm IP69K M18

OGH312 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 300mm IP69K M18

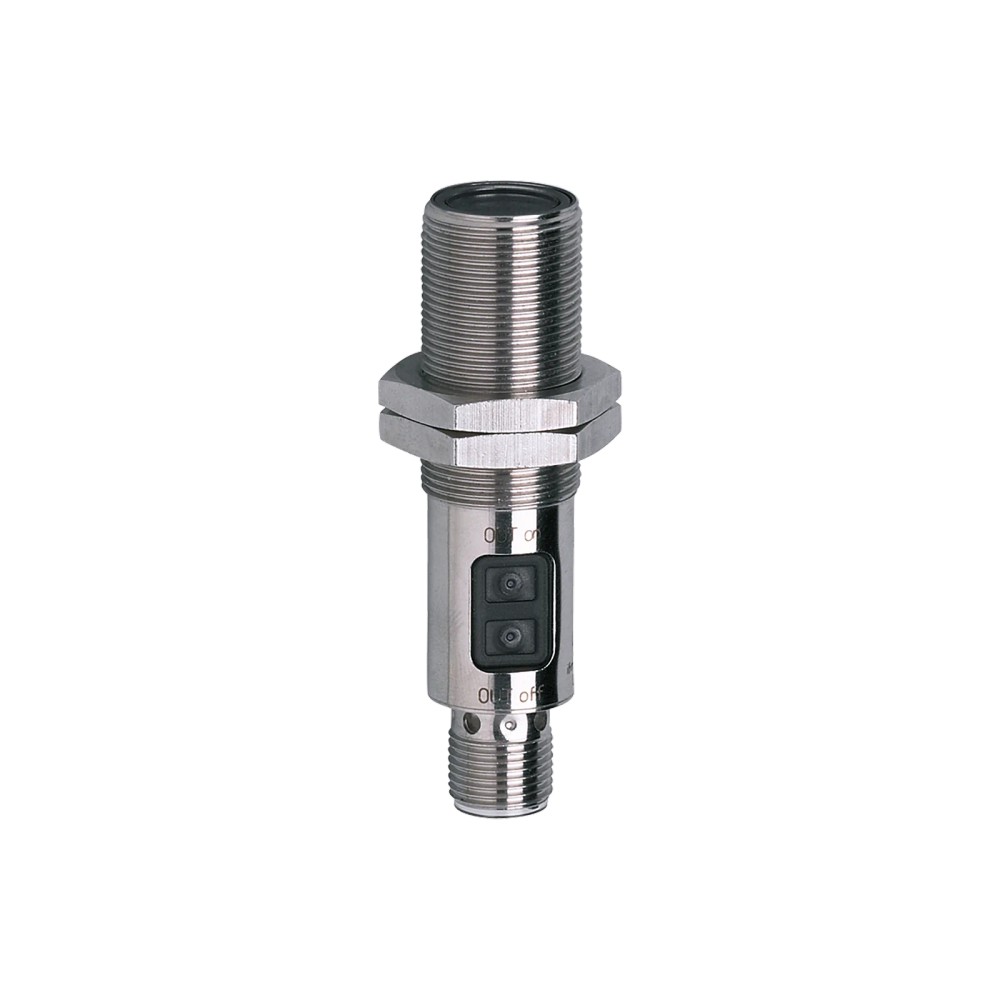

Imagem meramente ilustrativa

R$ 1.800,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH312
EAN: 4021179256261
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "OGH312 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 300mm IP69K M18"

Destaques do Produto

Tipo de detecção

Reflexão difusa com supressão de fundo

Tipo de saída

PNP

Alcance para objeto branco

15...300 mm

Alimentação

10...36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção do invólucro

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Reflexão Difusa ifm OGH312 com Supressão de Fundo, PNP, 300 mm, M18, M12, IP69K

O ifm OGH312 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações da indústria alimentícia e de bebidas. Possui saída PNP, alcance de detecção de até 300 mm para objeto branco e conexão elétrica M12 de 4 contatos. A comutação Claro/Escuro é programável, e o invólucro tem graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Saída	PNP
Alcance máximo informado	300 mm para objeto branco com 90% de remissão
Tensão de operação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP65, IP67, IP68 e IP69K
Frequência de comutação	1000 Hz
Formato e dimensões	M18 x 1; comprimento de 72 mm
Temperatura ambiente	-25...80 °C
Material do invólucro	Aço inoxidável 316L, PA, LCP, EPDM e TPU

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações da indústria alimentícia e de bebidas, conforme aplicação indicada para o produto.
Instalações que utilizem entrada compatível com saída PNP e alimentação de 10...36 V DC.
Montagens que comportem corpo roscado M18 x 1 e conexão elétrica M12 de 4 contatos.
Aplicações em que a distância de detecção esteja dentro da faixa correspondente à remissão do objeto: até 300 mm para branco, 290 mm para cinza e 190 mm para preto.

⚠ Considere outro se precisa de:

Não especificar como solução para detectar objetos além do alcance correspondente à remissão e às condições de aplicação.
Não conectar a uma entrada que exija saída NPN sem verificar uma interface compatível; o sensor tem saída PNP.
Não instalar em sistema cuja alimentação fique fora de 10...36 V DC.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção de objetos em processos da indústria alimentícia e de bebidas, respeitando o alcance relacionado à remissão do alvo e as condições de montagem.
Possibilidade de uso inferida: identificação de presença de embalagens ou peças em uma máquina, desde que o objeto esteja na faixa de detecção aplicável e a entrada do controle seja compatível com PNP. Validar o comportamento com o alvo real.
Para alvos brancos com 90% de remissão, a faixa informada é 15...300 mm; para alvos cinza com 18%, 15...290 mm; para alvos pretos com 6%, 15...190 mm.
A operação deve permanecer dentro de 10...36 V DC e da temperatura ambiente de -25...80 °C. A ficha não especifica desempenho para cada material, formato ou condição de superfície; valide a aplicação no processo real.

COMO ESCOLHER

Antes de comprar o Sensor de Reflexão Difusa ifm OGH312 com Supressão de Fundo, PNP, 300 mm, M18, M12, IP69K, verifique estes pontos:

Escolha o OGH312 quando

A aplicação exigir detecção por reflexão difusa com supressão de fundo, saída PNP, conexão M12 de 4 contatos e alcance adequado à remissão do objeto e à distância de montagem.

Verifique outro modelo ou solução quando

O circuito de controle exigir saída NPN, a alimentação disponível estiver fora de 10...36 V DC ou a distância necessária exceder o alcance aplicável ao objeto. Confirme no datasheet a configuração de montagem, o cabeamento e as condições reais de detecção antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação da marca informada para o produto.
Modelo / SKU / Part Number	OGH312	Código de identificação do sensor.
GTIN	4021179256261	Identificador comercial informado no anúncio.
Categoria	Sensor de reflexão difusa	Classificação do produto.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação descrita para o produto na ficha.
Princípio de funcionamento	Reflexão difusa com supressão de fundo	Detecta objetos por reflexão difusa; a supressão de fundo é indicada como característica do sensor.
Característica especial	Supressão de fundo	Função indicada na ficha do produto.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Valor de consumo informado na ficha.
Classe de proteção elétrica	II	Classificação indicada pelo fabricante.
Observação de alimentação	Supply class 2 conforme cULus	Observação de tensão de serviço fornecida na ficha.
EMC	EN 60947-5-2	Norma indicada para compatibilidade eletromagnética.

Saídas e chaveamento
Função elétrica da saída	PNP	Tipo de saída de comutação especificado.
Modo de comutação	Claro/Escuro, programável	A seleção do modo de chaveamento é programável.
Ajuste de fábrica	Comutação com luz	Configuração de fábrica indicada.
Frequência de comutação DC	1000 Hz	Frequência de chaveamento especificada para operação em corrente contínua.
Corrente máxima constante da saída DC	150 mA; 200 mA até 60 °C	Limite de corrente contínua informado; respeite também as condições de temperatura e carga.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima especificada para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Faixa de detecção e óptica
Alcance para objeto branco	15...300 mm; objeto com 90% de remissão	Faixa de detecção indicada para objeto branco.
Alcance para objeto cinza	15...290 mm; objeto com 18% de remissão	Faixa de detecção indicada para objeto cinza.
Alcance para objeto preto	15...190 mm; objeto com 6% de remissão	Faixa de detecção indicada para objeto preto.
Condição de referência do alcance	Papel branco de 200 x 200 mm, 90% de remissão	Referência declarada para o alcance de 15...300 mm.
Alcance ajustável	Sim	Ajuste do alcance de detecção indicado na ficha.
Tipo de luz	Luz vermelha	Fonte de luz especificada.
Diâmetro máximo da mancha de luz	25 mm	Valor informado para a faixa máxima de detecção.
Material do protetor frontal	PMMA	Material informado para a parte frontal óptica.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo, codificação e número de contatos indicados para conexão elétrica.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção indicados na ficha; a instalação deve preservar as condições de vedação correspondentes.
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação especificada.
MTTF	362 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada em qualquer condição.

Dados mecânicos e materiais
Formato do invólucro	Forma construtiva roscada	Construção mecânica indicada para montagem.
Rosca de montagem	M18 x 1	Dimensão da rosca informada.
Comprimento	72 mm	Comprimento indicado para o corpo do sensor.
Materiais do invólucro	Aço inoxidável 1.4404 / 316L, PA, LCP, EPDM e TPU	Materiais listados para o conjunto do invólucro.
Peso	50 g	Peso informado para o produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos na ficha.

Indicação de estado
Indicador de status	1 LED amarelo	Indicação visual do status de chaveamento informada na ficha.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP; não há protocolo de comunicação industrial indicado nos dados fornecidos.

• Compatível eletricamente com entrada de controle configurada para receber sinal PNP, observadas a tensão e a corrente admissíveis do circuito.

Conexões

Elétrica Conexão elétrica por 1 x M12, codificação A, 4 contatos. Alimentação de 10...36 V DC e saída PNP. A corrente máxima constante da saída de comutação DC é 150 mA, ou 200 mA até 60 °C; consulte o datasheet para o esquema de ligação dos contatos.

Processo Invólucro roscado M18 x 1. Não há conexão de processo para tubulação informada; a rosca refere-se à montagem mecânica do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controle compatível com saída PNP e alimentação de 10...36 V DC	✓	A função elétrica especificada é PNP e a tensão de operação está nessa faixa; verifique os limites da entrada e a corrente da carga.
Entrada que requer saída NPN, sem interface de conversão	✗	O OGH312 tem saída PNP; não foi especificada saída NPN.
Montagem mecânica com alojamento roscado M18 x 1 e espaço para corpo de 72 mm	✓	A rosca e o comprimento informados são M18 x 1 e 72 mm; confirme o espaço e a fixação na máquina.
Detecção de objeto branco a uma distância de até 300 mm	✓	A faixa especificada para objeto branco com 90% de remissão é 15...300 mm; a condição do alvo e a instalação influenciam a detecção.
Detecção de objeto preto a 300 mm	✗	A faixa indicada para objeto preto com 6% de remissão é 15...190 mm.
Uso em ambiente com temperatura fora de -25...80 °C	✗	A faixa de temperatura ambiente especificada é -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor de Reflexão Difusa ifm OGH312 com Supressão de Fundo, PNP, 300 mm, M18, M12, IP69K

Confirme que a alimentação disponível está entre 10...36 V DC e que a entrada do equipamento de controle aceita sinal PNP.
Verifique se a montagem comporta a rosca M18 x 1, o comprimento de 72 mm e o espaço necessário para a conexão M12.
Fixe o sensor utilizando as duas porcas de fixação incluídas, sem exceder condições de montagem não especificadas na ficha.
Conecte o cabo ou componente compatível à conexão M12 codificação A de 4 contatos; siga o esquema de contatos do datasheet do fabricante.
Posicione o sensor diante do alvo e ajuste a distância dentro da faixa correspondente à remissão do objeto e à aplicação.
Energize o circuito, selecione o modo Claro/Escuro necessário e verifique a comutação pelo LED amarelo e pela entrada de controle.

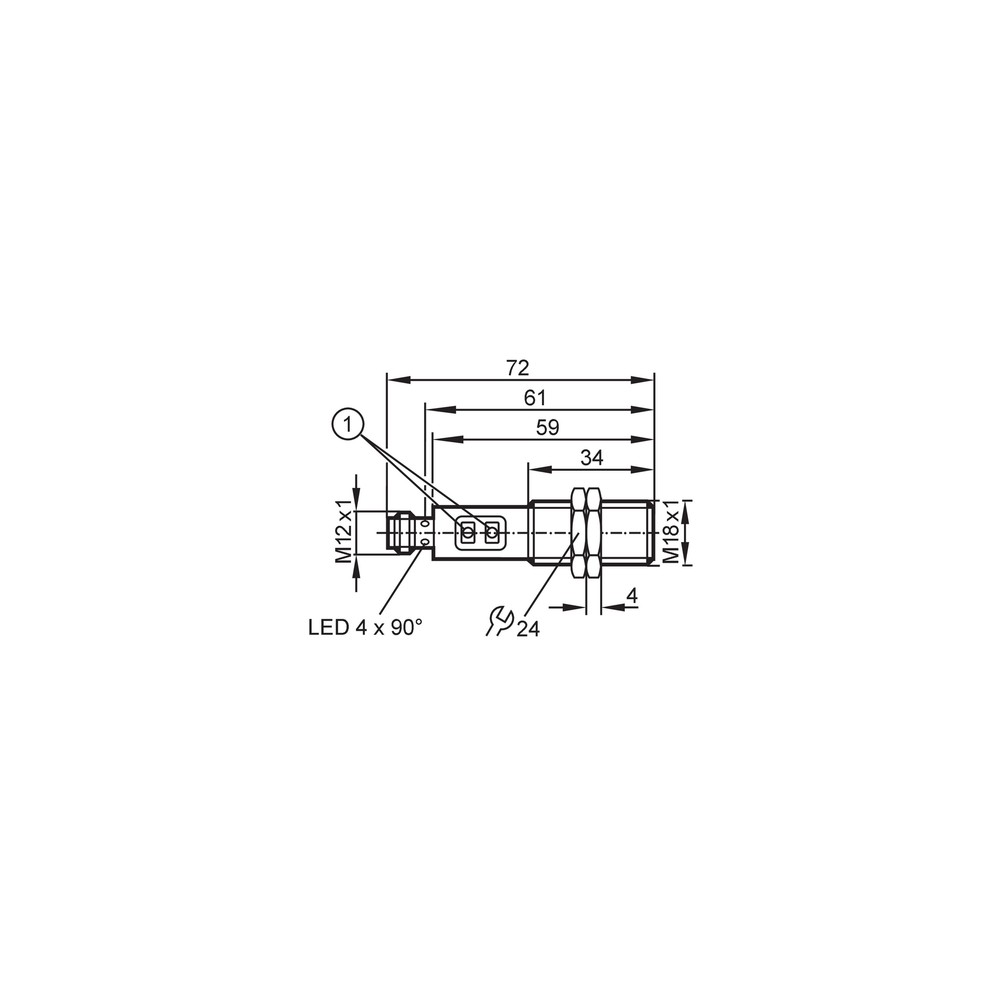

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do objeto.	Alimentação fora da faixa especificada, ligação incorreta ou entrada de controle incompatível com saída PNP.	Meça a alimentação nos terminais, confira o esquema M12 de 4 contatos no datasheet e confirme que a entrada recebe sinal PNP.
A detecção funciona com um alvo, mas falha com outro ou em maior distância.	A remissão do alvo altera o alcance efetivo; os limites informados variam entre objetos brancos, cinza e pretos.	Compare a distância de instalação com a faixa correspondente à remissão do alvo: branco até 300 mm, cinza até 290 mm e preto até 190 mm.
O estado da saída parece invertido em relação à lógica esperada.	Modo de comutação Claro/Escuro selecionado de forma diferente da exigida pela aplicação.	Verifique a configuração programável do modo e observe o LED amarelo de status durante a presença e a ausência do alvo.
A saída deixa de operar quando conectada à carga.	A carga pode exceder os limites da saída ou pode haver curto-circuito na instalação.	Confira a corrente da carga em relação ao limite contínuo informado, 150 mA ou 200 mA até 60 °C, e inspecione o cabeamento e a carga antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica OGH312 em português (Datasheet) Desenho em escala do OGH312 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm OGH312 e para que serve?

É um sensor de reflexão difusa com supressão de fundo, indicado para detecção de objetos em aplicações da indústria alimentícia e de bebidas. Sua saída é PNP.

O que acompanha o OGH312?

A ficha informa que estão incluídas duas porcas de fixação. Não há outro acessório listado nos dados fornecidos.

Posso ligar o OGH312 a uma entrada NPN?

O OGH312 tem saída PNP, não NPN. Para uma entrada que exija NPN, será necessária uma interface compatível ou outro sensor cuja saída corresponda à entrada.

O sensor detecta qualquer objeto a 300 mm?

Não. O alcance varia conforme a remissão: até 300 mm para objeto branco, 290 mm para cinza e 190 mm para preto, conforme as condições indicadas na ficha.

O LED acende, mas o controlador não recebe o sinal; o que verifico?

Verifique se a entrada do controlador aceita PNP e confira o cabeamento da conexão M12 de 4 contatos no datasheet. Confira também a alimentação e os limites elétricos da entrada.

O sensor não detecta um alvo escuro na distância esperada; devo trocá-lo?

Antes da substituição, compare a distância com a faixa de 15...190 mm especificada para objeto preto com 6% de remissão. Verifique também o alinhamento, a configuração do modo e o estado indicado pelo LED.

Quando escolher o OGH312 em vez de um sensor sem supressão de fundo?

Escolha o OGH312 quando a aplicação exigir reflexão difusa com supressão de fundo e as faixas de alcance forem suficientes para o alvo real. A ficha não fornece uma comparação de desempenho com outros modelos.

Este sensor pode substituir uma versão com saída NPN?

Não diretamente quando o circuito exige NPN, pois este modelo possui saída PNP. A substituição depende da compatibilidade da entrada e da alteração ou não do circuito de controle.

Que cuidados devo ter na instalação e no ajuste?

Confirme a alimentação, a compatibilidade PNP, a montagem M18 x 1 e a distância adequada à remissão do objeto. Use o esquema de ligação do datasheet para identificar os contatos M12 e ajuste o modo Claro/Escuro conforme a lógica do processo.

Como confirmar o esquema de ligação e as dimensões antes da montagem?

Consulte o datasheet em português e o desenho em escala listados nesta página. A ficha identifica conexão M12 de codificação A com 4 contatos e montagem roscada M18 x 1.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que o sensor recebe luz refletida pelo próprio objeto.

Supressão de fundo

Função indicada para distinguir o objeto detectado do fundo da aplicação, conforme as condições de uso do sensor.

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada do circuito de controle.

Remissão

Proporção de luz refletida pelo alvo; a ficha apresenta faixas distintas para objetos brancos, cinza e pretos.

IP69K

Grau de proteção listado para o invólucro do sensor; a instalação deve manter as condições de vedação previstas pelo fabricante.
