Sensor de Reflexão Difusa IFM OGH305

Pré-visualizar: OGH305 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 300mm PNP

OGH305 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 300mm PNP

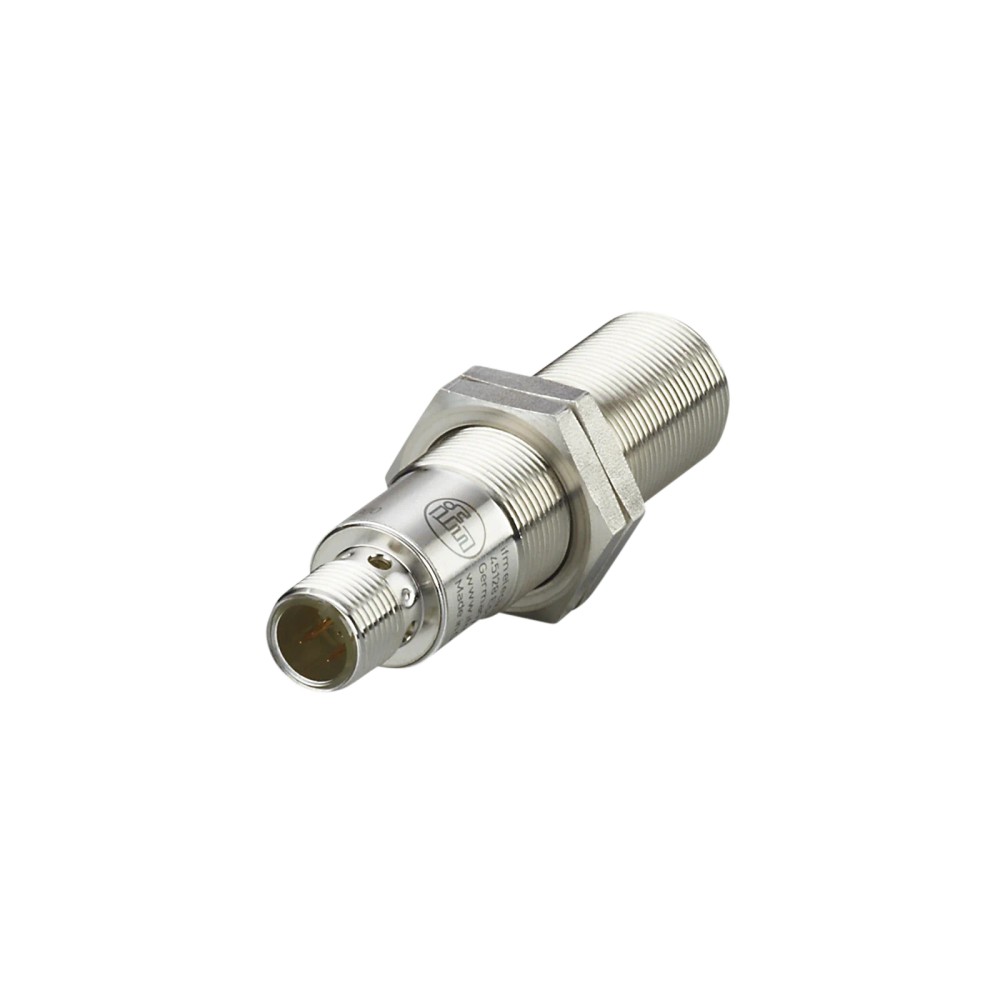

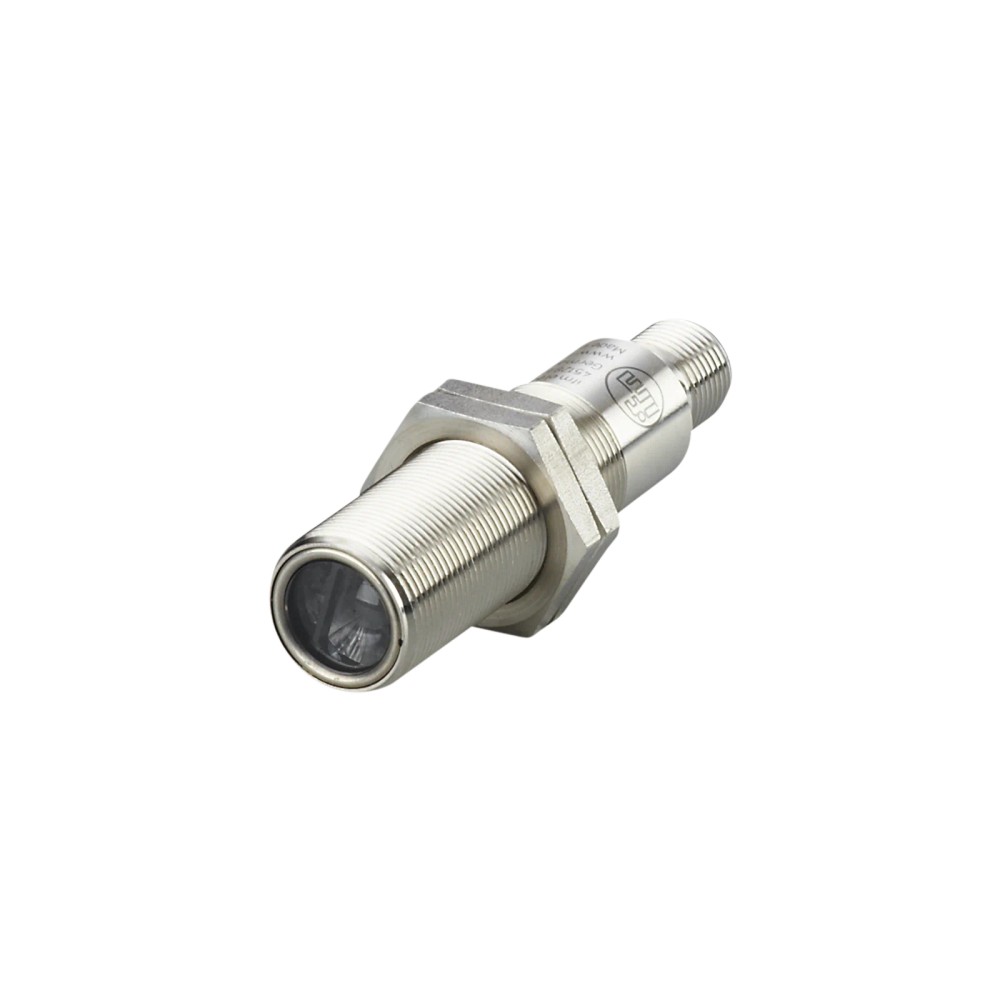

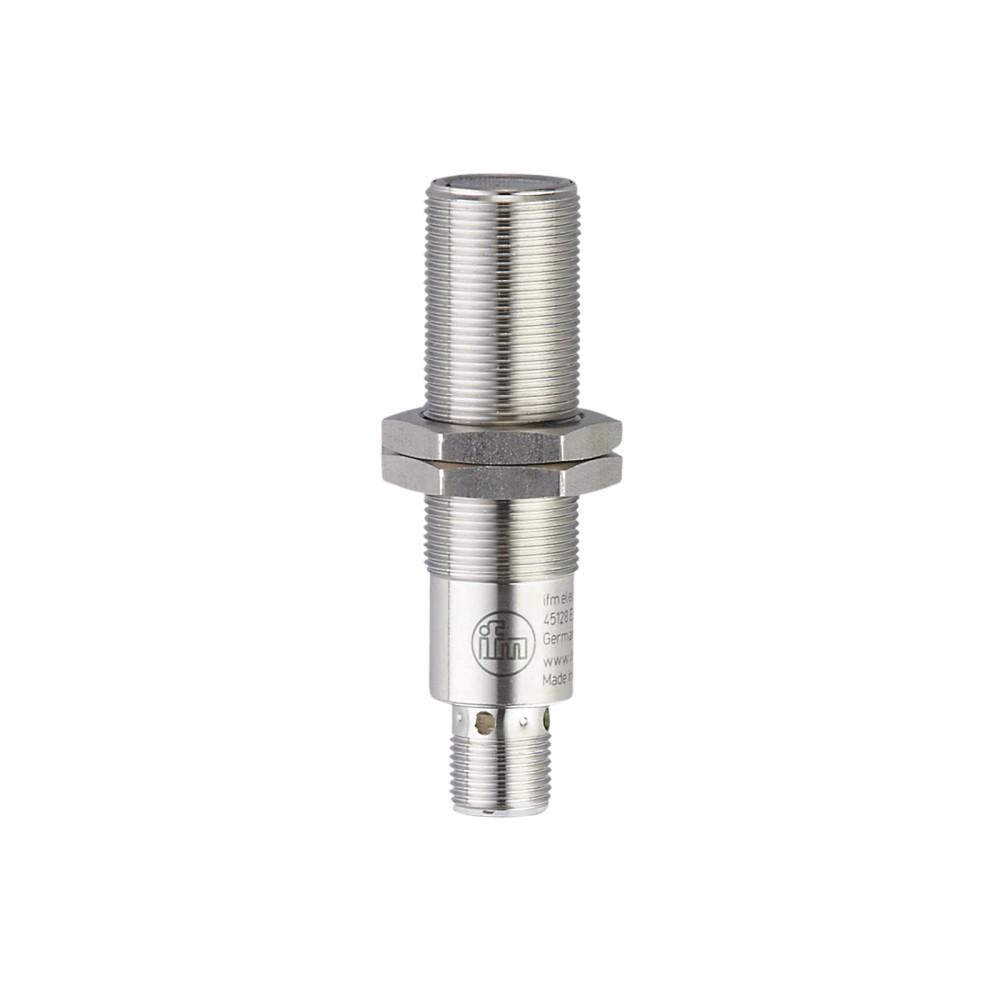

Imagem meramente ilustrativa

R$ 1.723,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH305
EAN: 4021179240048
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "OGH305 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 300mm PNP"

Destaques do Produto

Tipo de sensor

Reflexão difusa com supressão de fundo

Alcance máximo

300 mm

Saída elétrica

PNP

Conexão

M12

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGH305 IFM - Sensor de Reflexão Difusa com Supressão de Fundo

O sensor fotoelétrico OGH305 da IFM é uma solução robusta com supressão de fundo, ideal para detecção precisa em ambientes de processamento de alimentos e bebidas. Com invólucro em aço inoxidável e proteção IP69K, oferece confiabilidade em condições rigorosas de higienização. Opera com tecnologia de luz vermelha e saída PNP, garantindo detecção consistente em distâncias de até 300 mm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	OGH305
Marca	ifm
Tecnologia	Reflexão difusa c/ supressão de fundo
Alcance	300 mm
Saída	PNP
Grau de Proteção	IP65/67/68/69K
Conexão	M12
Invólucro	Aço Inoxidável (M18)
Tensão	10...36 DC V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas devido à proteção IP69K.
Linhas de embalagem com fundos metálicos ou reflexivos.
Ambientes com processos de higienização frequentes (lavagem).
Detecção de objetos opacos com necessidade de supressão de fundo.

⚠ Considere outro se precisa de:

Ambientes com vapores químicos agressivos que degradam a vedação em EPDM.
Aplicações que exigem detecção por barreira de luz (emissor e receptor separados).
Processos operacionais com temperaturas superiores a 80 °C.
Montagens onde o espaço físico é restrito para um corpo M18 rígido.

APLICAÇÕES E USO

Detecção de recipientes em linhas de envase alimentício.
Contagem de peças em ambientes com alta umidade.
Monitoramento de posição em máquinas de embalagem com superfícies metálicas próximas.
Uso em esteiras transportadoras com detecção de produtos escuros ou claros (devido à tecnologia de supressão de fundo).

COMO ESCOLHER

Antes de comprar o OGH305 IFM - Sensor de Reflexão Difusa com Supressão de Fundo, verifique estes pontos:

Quando escolher o OGH305

Utilize quando houver a necessidade de detectar objetos com precisão em ambientes higiênicos (lavagem) e quando a presença de fundos reflexivos (como esteiras metálicas) cause falsos disparos em sensores simples.

Quando buscar alternativas

Opte por outros modelos se a detecção exigir distâncias superiores a 300 mm, detecção de objetos transparentes (vidro/PET) ou caso a tecnologia de laser seja necessária para resolução de detalhes milimétricos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida.
Consumo de corrente	25 mA	Consumo típico sem carga.
Saída de comutação	PNP	Configuração da saída elétrica.
Frequência de comutação	1000 Hz	Capacidade máxima de alternância.

Dados Ópticos
Tipo de luz	Luz vermelha	Fonte de emissão luminosa.
Comprimento da onda	624 nm	Espectro da luz emitida.
Alcance em branco (90%)	300 mm	Alcance máximo sobre remissão ideal.
Alcance em preto (6%)	190 mm	Alcance reduzido em superfícies escuras.

Dados Mecânicos
Material do invólucro	Aço inoxidável 1.4404 (316L)	Resistência a corrosão e higiene.

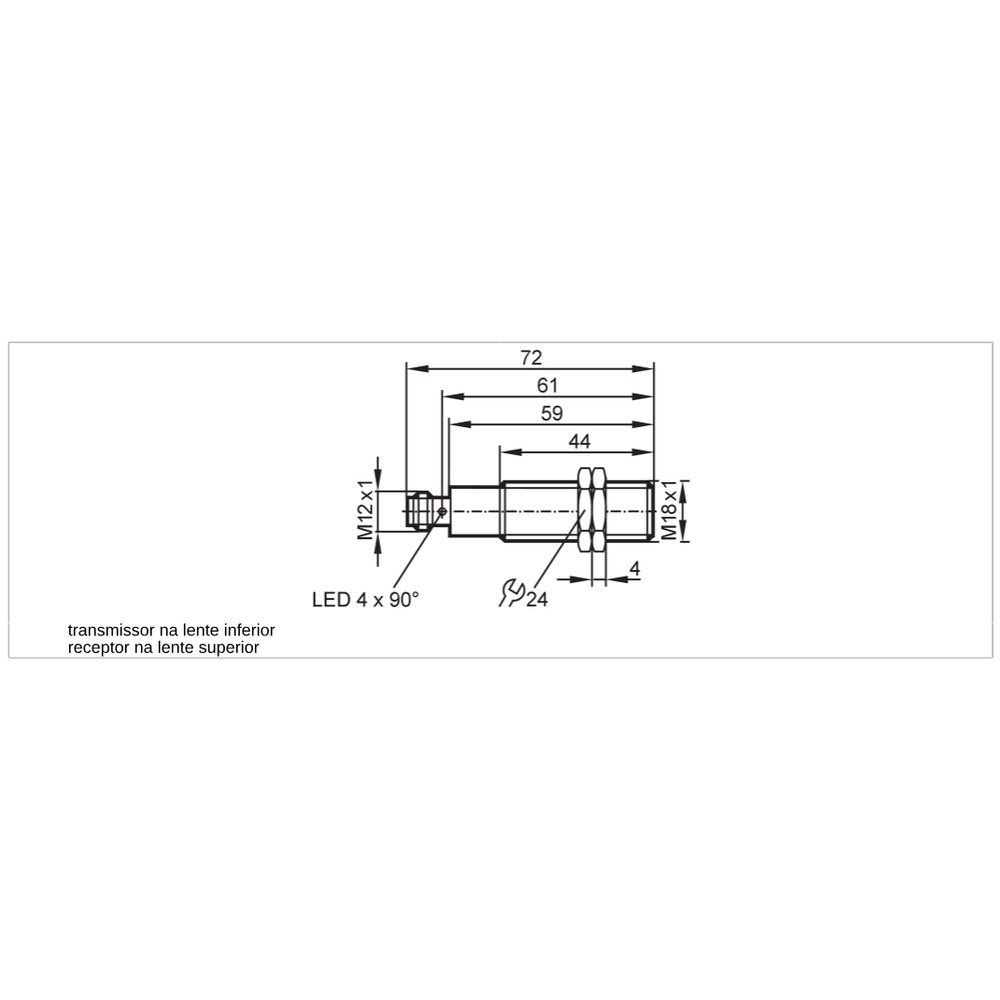

Dimensões	M18 x 1 / L = 72 mm	Geometria do corpo para montagem.
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos.

COMPATIBILIDADE

Comunicação

• Digital switching (PNP)

Conexões

Elétrica 1 x M12 (4 pinos, codificação A)

Processo M18 x 1 (Rosca padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O sensor possui proteção IP69K e invólucro de aço inoxidável 1.4404 resistente a processos de limpeza rigorosos.
Detecção de objetos transparentes	✗	Sensores de reflexão difusa padrão não são otimizados para detecção de materiais transparentes sem a ajuda de refletores específicos ou tecnologia de luz polarizada.
Ambientes de alta temperatura (>80°C)	✗	A especificação térmica máxima do componente é de 80°C, exceder esse valor compromete a integridade eletrônica.

INSTALAÇÃO

Como instalar o OGH305 IFM - Sensor de Reflexão Difusa com Supressão de Fundo

Verifique a compatibilidade da furação do suporte com o corpo M18.
Rosqueie as porcas de fixação no corpo do sensor conforme necessário para a profundidade de montagem.
Insira o sensor no suporte de fixação, garantindo que a face óptica esteja perpendicular ao objeto a ser detectado.
Aperte as porcas de fixação manualmente, evitando excesso de torque.
Conecte o cabo M12, garantindo que o acoplamento esteja firme para assegurar a vedação IP69K.
Verifique o LED de status ao energizar o sensor e teste a detecção em operação real.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou comuta de forma errática.	Acúmulo de resíduos na lente óptica.	Realizar a limpeza da superfície frontal com pano macio e produto adequado.
Perda intermitente de sinal.	Conector M12 frouxo ou oxidação nos contatos.	Desconectar, inspecionar os pinos e reconectar firmemente.
Sensor não detecta o objeto.	Objeto fora da zona de alcance (remissão muito baixa).	Validar a distância entre o objeto e o sensor comparando com a curva de alcance no datasheet.
LED de status não acende.	Tensão de alimentação fora do padrão operacional.	Medir a tensão nos pinos do conector com multímetro (10-36V DC).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OGH305 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGH305 da IFM?

O OGH305 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, desenvolvido para automação industrial, especificamente para a detecção confiável de objetos em linhas de produção, mantendo a operação estável mesmo com fundos reflexivos.

O que acompanha o sensor OGH305?

Este sensor acompanha duas porcas de fixação para instalação mecânica, sendo necessário o cabo conector M12 para conexão elétrica, que deve ser adquirido separadamente conforme a necessidade de comprimento e proteção.

Para que tipo de aplicação este sensor NÃO é indicado?

O OGH305 não é indicado para aplicações que exigem detecção por feixe passante ou barreira de luz, pois sua tecnologia de reflexão difusa com supressão de fundo é otimizada para detecção por proximidade, não para longas distâncias ou separação de objetos transparentes.

Existem restrições de ambiente ou material para este sensor?

O sensor não deve ser instalado em ambientes onde a temperatura exceda os 80°C ou em processos que utilizem agentes químicos corrosivos não compatíveis com a vedação de EPDM e o aço inoxidável 1.4404.

O que fazer se o sensor parar de detectar corretamente?

Sintomas como falha na comutação ou acionamento intermitente podem indicar contaminação na lente frontal, desalinhamento em relação ao objeto, ou degradação na conexão elétrica.

Como diagnosticar uma falha de detecção antes de substituir a peça?

Verifique inicialmente se há acúmulo de sujidade na lente óptica do sensor, em seguida teste a continuidade do cabo M12 e confirme se a tensão de alimentação está dentro da faixa de 10 a 36 V DC.

Qual a vantagem de escolher o OGH305 em relação a um sensor fotoelétrico comum?

Este sensor é uma unidade autônoma que não exige kits ou módulos extras para funcionar, sendo uma escolha superior a sensores sem supressão de fundo em aplicações onde o cenário de fundo muda frequentemente, evitando falsos acionamentos.

Posso substituir meu sensor atual pelo OGH305 sem problemas de compatibilidade?

Sim, ele é ideal para substituição direta em sistemas que utilizam padrão de rosca M18, garantindo compatibilidade mecânica imediata desde que o conector M12 de 4 pinos esteja disponível.

Quais cuidados tomar durante a instalação?

Certifique-se de não apertar excessivamente as porcas de fixação, utilize suportes de montagem adequados para alinhar o sensor ao fluxo do produto e mantenha o cabo conector M12 longe de fontes de interferência eletromagnética.

Qual a procedência deste sensor?

O OGH305 é um produto da IFM Electronic, com design focado em higiene e alta resistência, seguindo rigorosos padrões de qualidade industrial para o setor de alimentos.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Tecnologia que permite ao sensor ignorar objetos que estão além de uma distância definida. (Ref.: Característica especial)

IP69K

Grau de proteção contra alta pressão e temperatura de lavagem, essencial para higiene industrial. (Ref.: Proteção IP)

PNP

Tipo de saída de comutação que comuta o positivo da fonte (comutação positiva). (Ref.: Saída de comutação)

Remissão

Percentual de luz refletida por um objeto. Afeta diretamente o alcance de detecção conforme a cor e superfície. (Ref.: Alcance de detecção)

Aço inoxidável 1.4404

Aço 316L, altamente resistente à corrosão, indicado para contato com produtos químicos e alimentos. (Ref.: Materiais)
