Sensor de Reflexão Difusa IFM OGH301

Pré-visualizar: OGH301 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia PNP 100mm IP69K

OGH301 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia PNP 100mm IP69K

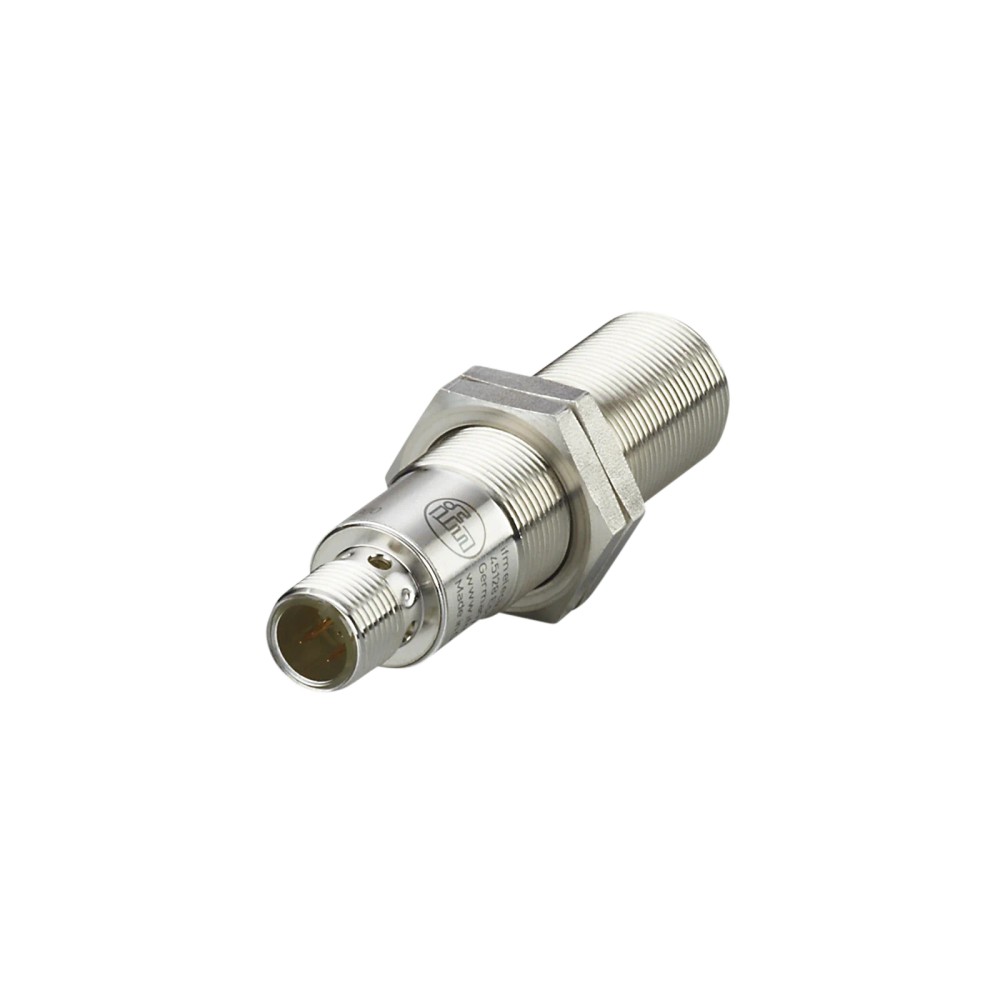

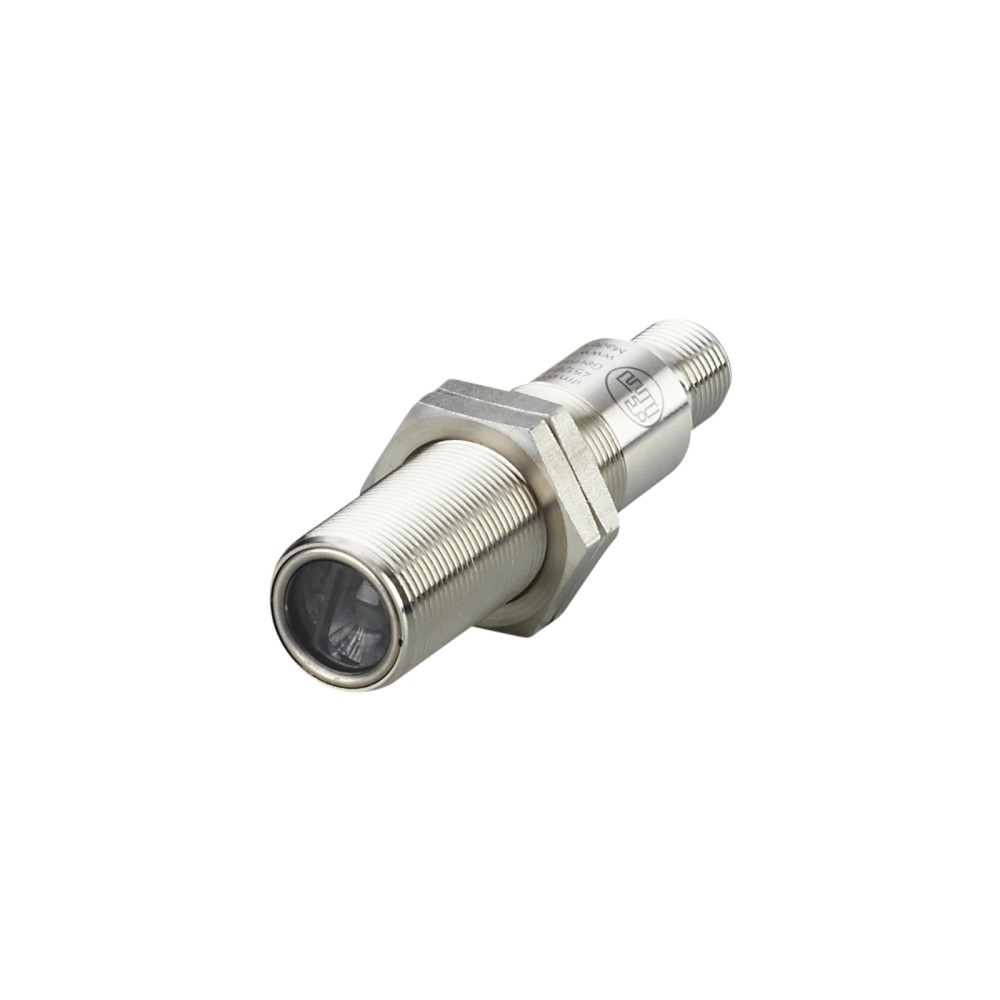

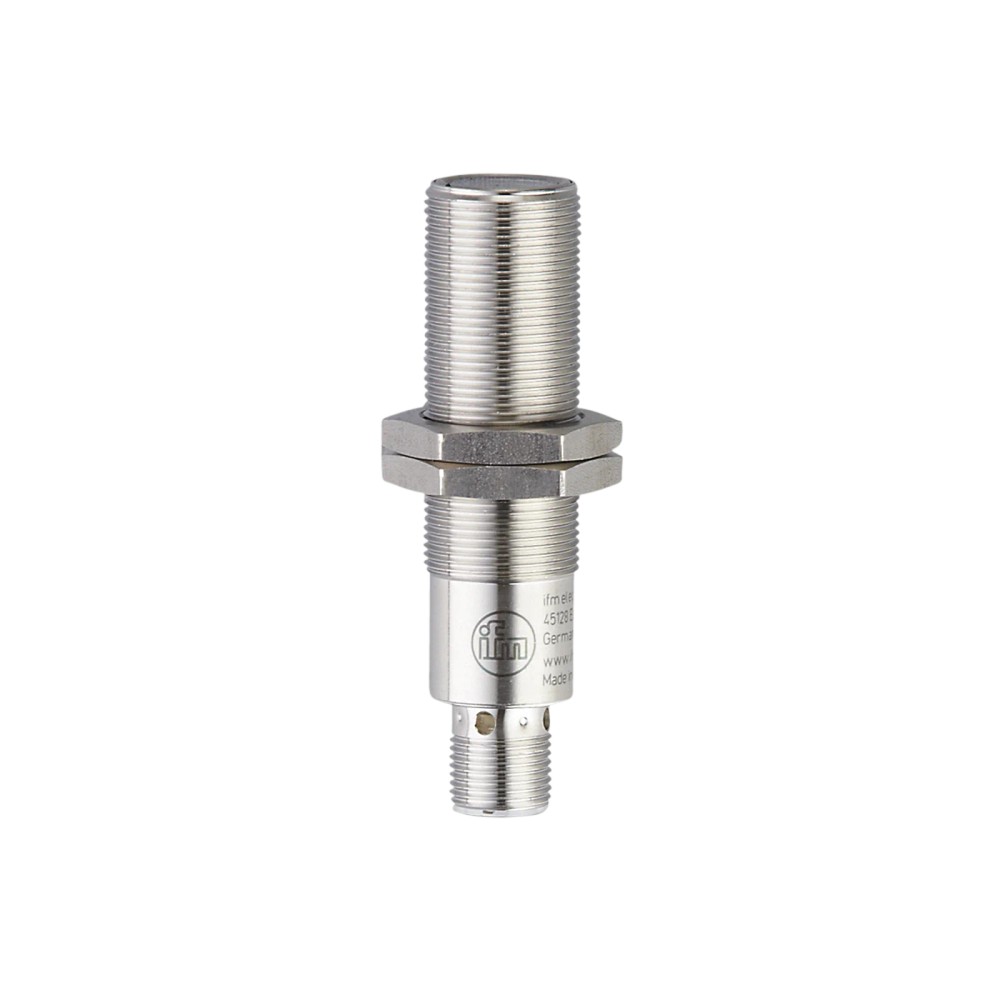

Imagem meramente ilustrativa

R$ 1.723,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH301
EAN: 4021179240000
NCM do produto: 85365090

Destaques do Produto Tipo de Sensor...mais

Fechar menu

Saiba mais sobre: "OGH301 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia PNP 100mm IP69K"

Destaques do Produto

Tipo de Sensor

Reflexão Difusa c/ Supressão de Fundo

Alcance

100 mm

Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Reflexão Difusa IFM OGH301 - Aço Inox PNP 100mm

Sensor fotoelétrico de reflexão difusa com supressão de fundo fixa, desenvolvido para aplicações robustas na indústria alimentícia e de bebidas. Operando com luz vermelha e saída PNP, oferece um alcance de detecção de até 100 mm. Sua carcaça em aço inoxidável 316L garante alta durabilidade e conformidade com os graus de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	OGH301
Princípio	Supressão de fundo
Alcance	100 mm
Saída	PNP
Conexão	M12
Material	Aço Inox 316L
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (devido à construção em aço inox 316L e vedação EPDM).
Linhas de envase e embalagem para detecção de objetos próximos.
Zonas de lavagem (Washdown) com grau de proteção até IP69K.

⚠ Considere outro se precisa de:

Aplicações que exigem distância de detecção maior que 100 mm.
Processos onde o ajuste manual de alcance (potenciômetro) é necessário.
Ambientes com interferência extrema que exijam sensores de barreira (emissor/receptor).

APLICAÇÕES E USO

Detecção de objetos em linhas de envase de bebidas.
Monitoramento de presença em máquinas de processamento de alimentos.
Aplicações em ambientes com lavagem frequente de alta pressão.
Posicionamento de peças em esteiras de transporte limpas.

COMO ESCOLHER

Antes de comprar o Sensor Reflexão Difusa IFM OGH301 - Aço Inox PNP 100mm, verifique estes pontos:

Escolha este produto se:

Necessitar de um sensor para a indústria alimentícia com alta resistência a agentes de limpeza e detecção confiável com supressão de fundo para objetos de até 100 mm.

Busque outra opção se:

A aplicação exigir uma distância de detecção superior a 100 mm ou for necessário realizar ajustes finos de alcance, visto que este modelo possui alcance fixo.

ESPECIFICAÇÕES TÉCNICAS

Dados ópticos
Princípio de funcionamento	Reflexão difusa com supressão de fundo	Método de detecção técnica
Alcance	100 mm	Alvo: papel branco 200x200mm

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação admissível
Função elétrica	PNP	Tipo de saída de comutação
Consumo de corrente	25 mA	Sem carga
Frequência de comutação	1000 Hz	Velocidade máxima de resposta

Dados mecânicos
Material do invólucro	Aço inoxidável 1.4404 (316L)	Resistência a meios agressivos
Grau de proteção	IP65, IP67, IP68, IP69K	Estanqueidade contra líquidos e poeira
Conexão	M12	Conector padrão industrial
Dimensões	M18 x 1 / L = 72 mm	Forma construtiva

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica M12 Conector

Processo M18 x 1 rosca

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia	✓	Construção em Aço Inox 316L e grau de proteção IP69K.
Detecção de objetos a 150 mm	✗	O limite técnico de alcance é de 100 mm.
Ambientes com alta pressão de lavagem	✓	Classificação IP69K garante resistência.

INSTALAÇÃO

Como instalar o Sensor Reflexão Difusa IFM OGH301 - Aço Inox PNP 100mm

Verifique a integridade do sensor e do cabo M12.
Fixe o sensor utilizando as porcas fornecidas na rosca M18.
Posicione o sensor perpendicularmente ao objeto alvo, respeitando o limite de 100 mm.
Conecte o cabo M12 seguindo a pinagem do diagrama.
Energize o equipamento (10-36V DC).
Verifique o LED amarelo de status para confirmar a detecção do objeto.

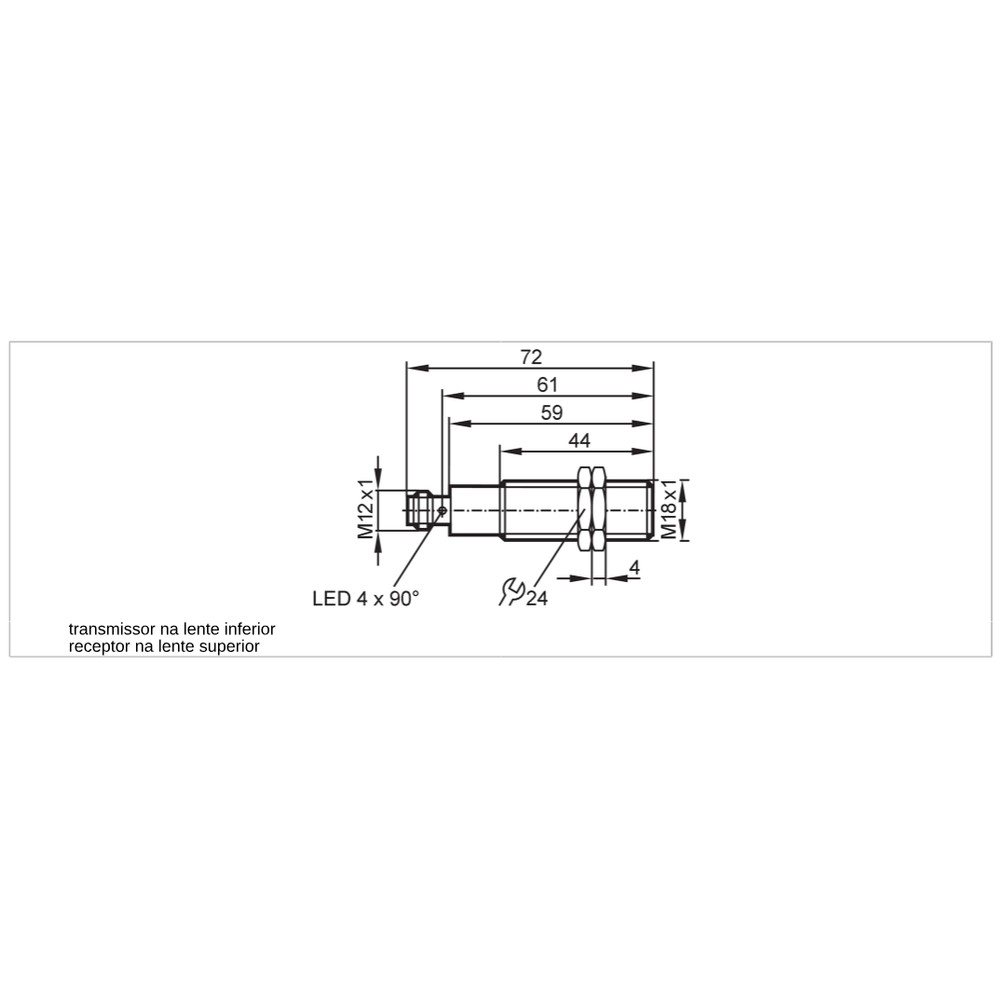

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende.	Tensão de alimentação incorreta ou falta de energia.	Meça a tensão nos pinos do conector M12 com multímetro.
Não há comutação na presença do objeto.	Objeto fora do alcance ou alinhamento incorreto.	Verifique se a distância do alvo é inferior a 100 mm.
Falsa detecção (comutação sem objeto).	Fundo muito reflexivo ou próximo demais do limite de detecção.	Afaste o sensor do fundo ou altere o ângulo de detecção.
Saída não atua mesmo com objeto presente.	Curto-circuito ou sobrecarga na carga de saída.	Verifique a corrente da carga (máx. 150/200 mA) e proteções.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OGH301 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGH301 e qual sua principal função?

O OGH301 é um sensor de reflexão difusa com supressão de fundo, projetado para detectar objetos com precisão em curtas distâncias de até 100 mm, sendo ideal para a indústria alimentícia.

Quais itens acompanham o sensor na embalagem?

Ele acompanha duas porcas de fixação para instalação direta em roscas M18 x 1.

Posso ajustar a distância de detecção deste sensor?

Não, este modelo possui distância de detecção fixa, não permitindo ajustes de alcance pelo usuário.

Para quais aplicações este sensor não é indicado?

Não é recomendado para uso em aplicações onde o objeto precise ser detectado a distâncias superiores a 100 mm ou em materiais com propriedades de reflexão extremas fora da especificação de remissão.

O que fazer se o sensor não estiver emitindo sinal?

O sintoma comum é a ausência de sinal de comutação; verifique se a fiação está correta, conforme o esquema elétrico, e se a tensão de alimentação está entre 10 e 36V DC.

Por que o sensor ativa sem a presença do objeto?

A causa provável é a detecção de um fundo reflexivo próximo ou desalinhamento; verifique o posicionamento do sensor em relação ao fundo e garanta que o objeto interrompa o feixe conforme a zona de supressão.

Este sensor é superior a um modelo difuso padrão sem supressão?

Este produto utiliza a tecnologia de reflexão difusa com supressão de fundo fixa, o que é mais robusto para evitar detecções falsas vindas do fundo em comparação a sensores difusos comuns sem supressão.

Como decidir entre este sensor e outros modelos?

A escolha entre modelos depende da necessidade de alcance variável ou da supressão de fundo fixa. O OGH301 é uma escolha técnica específica para processos que exigem supressão de fundo constante e resistência química (aço 316L).

Quais cuidados tomar na instalação?

A instalação requer alinhamento preciso perpendicular ao objeto. Utilize as porcas de fixação inclusas e certifique-se de que a conexão M12 esteja selada corretamente para garantir o grau de proteção IP69K.

Qual a procedência e material deste equipamento?

O sensor é fabricado em aço inoxidável 1.4404 (316L), ideal para higienização frequente.

GLOSSÁRIO TÉCNICO

Supressão de Fundo

Tecnologia que ignora objetos detectados além da distância de detecção definida (Ref.: Característica especial).

IP69K

Grau de proteção contra alta pressão e temperatura de lavagem (Ref.: Grau de proteção).

PNP

Tipo de saída de comutação que fornece sinal positivo (+V) quando o objeto é detectado (Ref.: Função elétrica).

Reflexão Difusa

Princípio onde o sensor detecta a luz refletida diretamente pelo objeto alvo (Ref.: Princípio de funcionamento).

Aço 1.4404

Designação de aço inoxidável AISI 316L, resistente à corrosão e agentes de limpeza (Ref.: Materiais do invólucro).
