Sensor de Reflexão Difusa IFM OGH200

Pré-visualizar: OGH200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial Supressão de Fundo PNP 250mm

OGH200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial Supressão de Fundo PNP 250mm

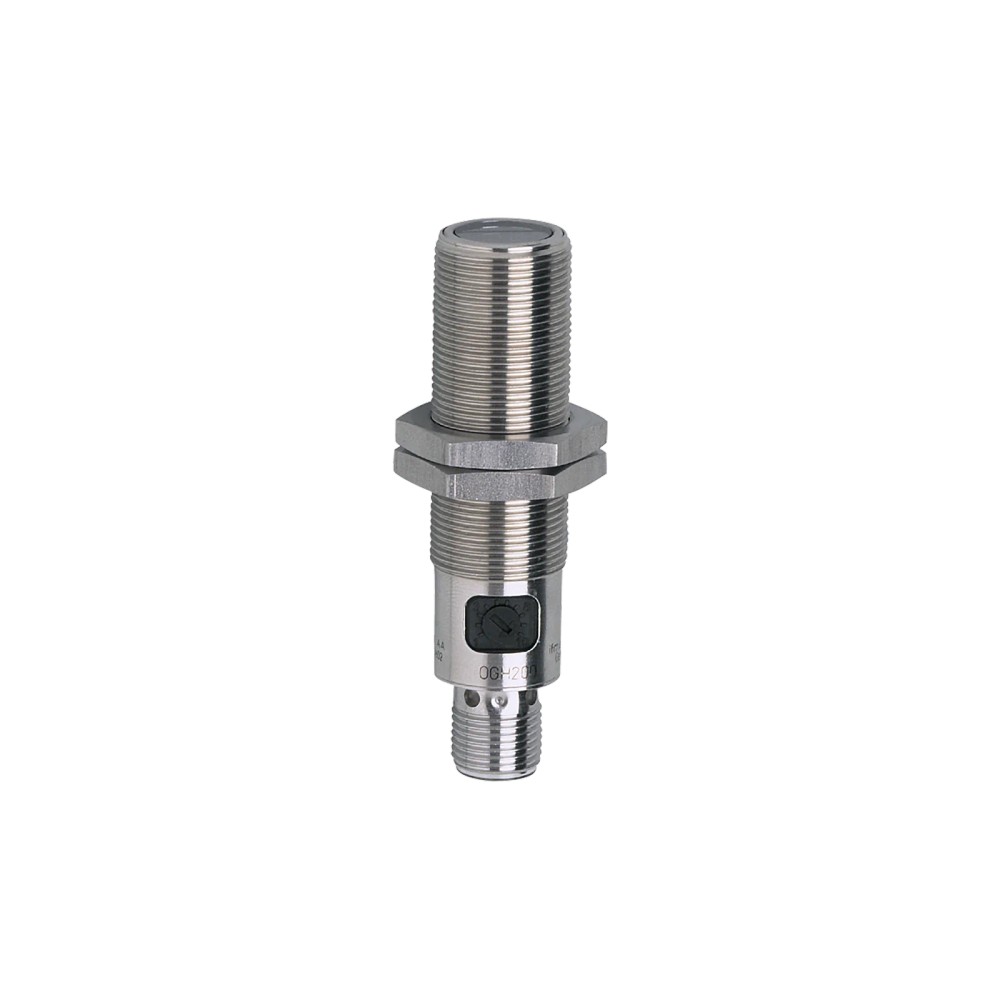

Imagem meramente ilustrativa

R$ 1.536,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGH200
EAN: 4021179173124
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "OGH200 IFM - Sensor de Reflexão Difusa IFM Automação Industrial Supressão de Fundo PNP 250mm"

Destaques do Produto

Tecnologia

Reflexão difusa com supressão de fundo

Alcance máximo indicado

250 mm

Tipo de saída

PNP

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Rosca M18 × 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa com supressão de fundo IFM OGH200, PNP, alcance de detecção de até 250 mm, conexão M12

O IFM OGH200 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais e de automação. Utiliza luz vermelha e saída PNP com comutação com luz. O alcance de detecção informado é de 15 a 250 mm, conforme a remissão do objeto, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance de detecção	15 a 250 mm; referência: papel branco de 200 × 200 mm com 90% de remissão
Saída de comutação	PNP, comutação com luz
Tensão de operação	10 a 36 V DC
Frequência de comutação	1.000 Hz
Conexão elétrica	M12, codificação A, 4 contatos
Grau de proteção	IP65
Construção	Rosca M18 × 1; comprimento de 72 mm
Temperatura de operação	-25 a 60 °C
Material do invólucro	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais e de automação, quando a aplicação for compatível com sensor de reflexão difusa e supressão de fundo.
Sistemas que aceitem saída PNP e alimentação de 10 a 36 V DC.
Instalações com conexão elétrica M12, codificação A, de 4 contatos, e montagem roscada M18 × 1.
Aplicações cuja distância e condição de detecção estejam dentro das faixas especificadas para o objeto e sua remissão.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN: a ficha informa saída PNP.
Não selecionar para alimentação fora da faixa de 10 a 36 V DC.
Não considerar garantido alcance de 250 mm para qualquer objeto: a ficha apresenta alcances diferentes conforme a remissão.
Não usar como dispositivo de comunicação por protocolo: a ficha não informa interface de comunicação.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção em aplicações industriais e de automação industrial por reflexão difusa com supressão de fundo.
Possibilidade de uso: detecção de objetos em uma linha ou estação de automação, desde que a distância esteja dentro do alcance correspondente à remissão do objeto e a entrada de controle aceite PNP. Essa aplicação é uma possibilidade baseada nas características declaradas, não uma aplicação específica validada pelo fabricante.
A operação deve permanecer entre -25 e 60 °C. A ficha não define materiais de alvo específicos; considere os alcances diferenciados para objetos com 6%, 18% e 90% de remissão.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa com supressão de fundo IFM OGH200, PNP, alcance de detecção de até 250 mm, conexão M12, verifique estes pontos:

Escolha o OGH200 quando

A aplicação exigir detecção fotoelétrica por reflexão difusa com supressão de fundo, saída PNP, alimentação de 10 a 36 V DC e montagem roscada M18 × 1. Confirme o alcance considerando a remissão do objeto.

Avalie outra configuração quando

A entrada do controlador exigir NPN, a alimentação disponível estiver fora da faixa especificada ou a conexão elétrica não aceitar M12 codificação A de 4 contatos. Para requisitos de detecção diferentes, compare as condições e os alcances no datasheet antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGH200	Identificação do produto.
Designação do tipo	OGH-HPKG/US100	Designação indicada nos dados do produto.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio e característica de detecção.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada na ficha.
Norma	EN 60947-5-2	Norma declarada nos dados do produto.

Detecção e alcance
Fonte de luz	Luz vermelha	Tipo de luz indicado para detecção.
Comprimento de onda	624 nm	Comprimento de onda da fonte de luz.
Alcance de detecção de referência	15 a 250 mm	Referência: papel branco de 200 × 200 mm com 90% de remissão.
Alcance para objeto branco	15 a 250 mm	Objeto com 90% de remissão.
Alcance para objeto cinza	15 a 230 mm	Objeto com 18% de remissão.
Alcance para objeto preto	15 a 160 mm	Objeto com 6% de remissão.
Alcance ajustável	Sim	A ficha indica ajuste do alcance de detecção por potenciômetro.
Supressão de fundo	Sim	Característica especial indicada para distinguir o objeto do fundo dentro das condições de aplicação.
Diâmetro máximo da mancha de luz	21 mm	Valor máximo informado para a mancha de luz.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação em corrente contínua.
Consumo de corrente	25 mA	Valor de consumo informado.
Classe de proteção elétrica	II	Classe declarada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Corrente constante máxima da saída DC	200 mA	Limite máximo constante informado para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção declarada nos dados do produto.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada nos dados do produto.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Comportamento de comutação	Comutação com luz	Função de saída indicada na ficha.
Frequência de comutação DC	1.000 Hz	Frequência máxima de comutação informada.
Indicador de status	1 LED amarelo	Indica o status de chaveamento.

Conexão e montagem
Conexão elétrica	1 × M12, codificação A, 4 contatos	Tipo e quantidade de conexão indicados na ficha.
Rosca de montagem	M18 × 1	Forma construtiva roscada.
Comprimento	72 mm	Dimensão indicada para o corpo do sensor.
Elementos operacionais	Potenciômetro	Elemento informado para ajuste.

Condições ambientais e proteção
Temperatura de operação	-25 a 60 °C	Faixa de temperatura operacional declarada.
Grau de proteção	IP65	Grau de proteção informado; respeite as condições de montagem e conexão do fabricante.

Materiais e dados físicos
Material do invólucro	Aço inoxidável	Material indicado para o invólucro.
Material do painel de comando	TPE	Material indicado para o painel de comando.
Material do protetor frontal/lente	PMMA	Material indicado para o protetor frontal.
Peso	53,25 g	Peso informado nos dados do produto.
MTTF	339 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.

Acessórios e fornecimento
Acessórios incluídos	2 porcas de fixação	Acessórios declarados como incluídos.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.

Identificadores comerciais
Marca	IFM	Fabricante indicado.
SKU e número de peça	OGH200	Identificadores do produto.
GTIN	4021179173124	Código global de identificação do item.
NCM	8536.50.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo ou interface de comunicação; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Saída PNP com comutação com luz; alimentação de 10 a 36 V DC. A ficha não detalha a atribuição dos pinos; consulte o datasheet antes da ligação.

Processo Não possui conexão de processo informada. A construção mecânica é roscada M18 × 1.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação de 10 a 36 V DC	✓	Corresponde ao tipo de saída e à faixa de tensão indicados na ficha.
Entrada que exige saída NPN	✗	A ficha especifica saída PNP.
Montagem em suporte ou abertura compatível com rosca M18 × 1	✓	A construção do sensor é roscada M18 × 1; a compatibilidade mecânica depende também do espaço e do suporte da instalação.
Aplicação que exige protocolo de comunicação digital	✗	A ficha não informa protocolo ou interface de comunicação; especifica saída de comutação PNP.
Detecção de objeto preto com 6% de remissão a distância superior a 160 mm	✗	O alcance informado para objeto preto com 6% de remissão é de 15 a 160 mm.
Operação em temperatura fora de -25 a 60 °C	✗	A faixa de temperatura de operação informada é de -25 a 60 °C.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa com supressão de fundo IFM OGH200, PNP, alcance de detecção de até 250 mm, conexão M12

Confirme que o modelo OGH200 atende ao alcance necessário considerando a remissão do objeto e a posição do fundo.
Verifique se a alimentação disponível está dentro da faixa de 10 a 36 V DC e se a entrada de controle é compatível com saída PNP.
Confirme a compatibilidade mecânica do suporte ou da abertura com a rosca M18 × 1 e o comprimento de 72 mm.
Monte o sensor de forma estável e alinhe a área de detecção ao objeto conforme a geometria da aplicação.
Conecte o cabo ou conector M12 codificação A de 4 contatos seguindo a atribuição de pinos do datasheet; não deduza a pinagem apenas pelo número de contatos.
Ajuste o alcance pelo potenciômetro, se necessário, e valide a comutação com o objeto e o fundo reais antes de colocar o sistema em operação.

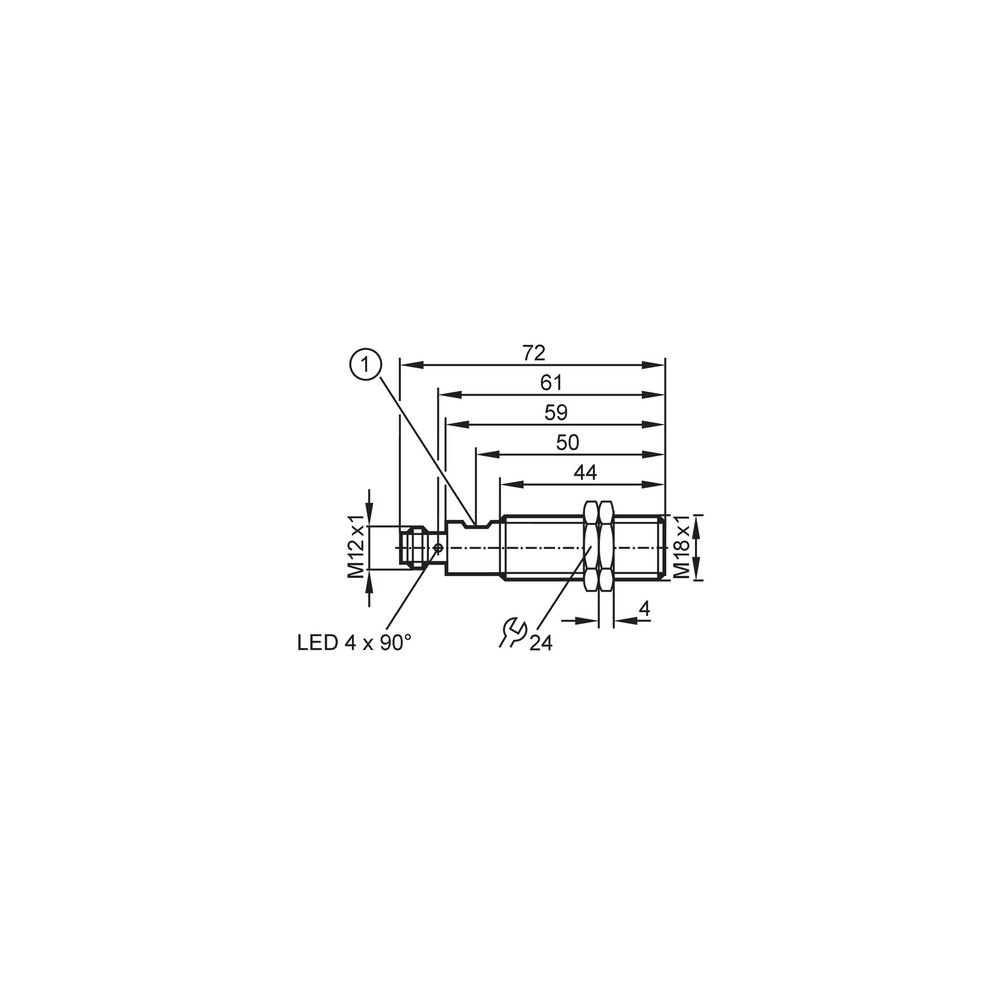

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao apresentar o objeto.	Alimentação fora da faixa especificada, ligação inadequada ou entrada de controle incompatível com a saída PNP.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme que a entrada recebe sinal PNP; confira a ligação no datasheet antes de alterar o cabeamento.
A detecção ocorre em uma distância menor que a esperada.	O alcance depende da remissão do objeto; a ficha informa limites menores para objetos cinza e pretos que para papel branco de referência.	Compare o material e a distância do alvo com as faixas declaradas: 15 a 160 mm para objeto preto, 15 a 230 mm para cinza e 15 a 250 mm para branco.
A saída permanece acionada ou comuta de forma inesperada diante do fundo.	A posição do objeto, o ajuste de alcance ou as características de remissão do alvo e do fundo podem não corresponder à condição de instalação.	Teste com o objeto e o fundo reais, confirme a distância e ajuste o potenciômetro dentro das condições de alcance indicadas.
O sensor apresenta interrupções ou comportamento instável após a instalação.	Possível conexão inadequada no M12, alimentação incorreta ou aplicação fora da faixa de temperatura especificada.	Inspecione o acoplamento e o cabeamento M12, verifique a tensão de alimentação e confirme a temperatura ambiente entre -25 e 60 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OGH200 (Datasheet) Desenho em escala IFM OGH200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGH200 e para quem ele serve?

É um sensor de reflexão difusa com supressão de fundo para aplicações industriais e de automação. É indicado para sistemas que aceitem saída PNP e alimentação de 10 a 36 V DC.

O que acompanha o sensor?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas.

Posso usar o OGH200 com uma entrada que exige saída NPN?

Não conforme a especificação de saída: o OGH200 possui saída PNP. Confirme o tipo de entrada do controlador antes da compra.

Ele detecta qualquer objeto a 250 mm?

Não. O alcance depende da remissão: a ficha informa até 250 mm para objeto branco, 230 mm para cinza e 160 mm para preto, nos níveis de remissão especificados.

O sensor não detecta meu objeto; o que devo verificar antes de trocar?

Compare a distância e a remissão do objeto com a faixa correspondente na ficha. Verifique também a alimentação e o ajuste do alcance pelo potenciômetro.

A saída fica acionada mesmo sem o objeto; qual é a primeira verificação?

Verifique a posição do fundo, a distância e o ajuste de alcance usando as condições reais da aplicação. Confirme também a função de comutação com luz indicada para o sensor.

Devo comprar este sensor ou procurar uma versão NPN?

Escolha o OGH200 quando a instalação aceitar saída PNP e alimentação de 10 a 36 V DC. Se a entrada exigir NPN, procure uma versão cuja ficha especifique essa saída.

Preciso comprar as porcas de fixação separadamente?

Não, a ficha informa duas porcas de fixação incluídas. Outros acessórios ou itens de cabeamento não estão especificados como incluídos.

Como faço a ligação elétrica do OGH200?

Use a conexão M12 codificação A de 4 contatos e siga a atribuição de pinos do datasheet do fabricante. Não conecte os fios por tentativa; confirme também a compatibilidade da entrada com PNP.

O que fazer se o sensor apresentar falhas intermitentes?

Confira o acoplamento e o cabeamento M12, a alimentação e se a temperatura está entre -25 e 60 °C. Consulte o datasheet para validar a ligação e as condições de instalação.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio em que o sensor detecta a luz refletida pelo próprio objeto.

Supressão de fundo

Recurso indicado para limitar a influência do fundo na detecção do objeto.

PNP

Tipo de saída de comutação especificado para o OGH200.

Remissão

Percentual de luz refletida pelo objeto, usado na ficha para indicar alcances diferentes. (Ref.: alcances para objetos com 6%, 18% e 90% de remissão.)

IP65

Grau de proteção declarado para o sensor. (Ref.: grau de proteção IP65.)
